Серия AM / AF — алюминиевые род-энды 7075-T6

Серии AM и AF
Легкие алюминиевые род-энды 7075-T6

Конструкция с грузовым пазом · самосмазывающаяся нейлоновая обойма · корпус из авиационного алюминия

18
Варианты род-эндов с наружной резьбой
7
Варианты род-эндов с внутренней резьбой

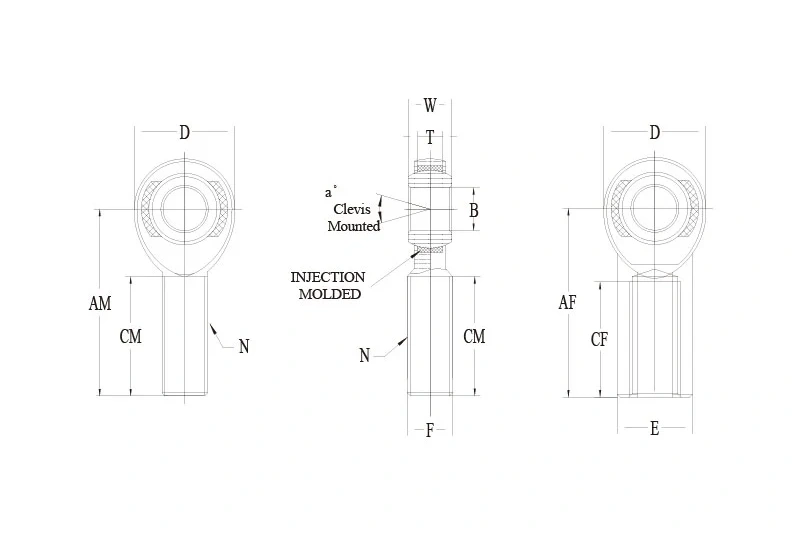

AM AF series aluminum rod ends AM AF series aluminum rod end detail

Совместимость с брендами

Перекрестный поиск

Полный диапазон спецификаций

Поиск по спецификации

Тип Артикул (правая) Артикул (левая) BДИАМ.
+.0025
-.0005		DДИАМ.
+.010
-.010		NРЕЗЬБА
UNF 3A		WШИРИНА
+.005
-.005		TШИРИНА
+.005
-.005		ШарикДИАМ.
REF.		AM / AFДЛИНА
+.015
-.015		CM / CFДЛИНА
+.062
-.031		A°НЕСООСН.
УГОЛ
REF.		Статич.РАДИАЛЬНАЯ
НАГРУЗКА
(ФУНТ)		ВесПРИБЛ.
(ФУНТ)		Кол-во Действие Детали
НаружнаяAMR3AML30.19000.62510-320.3120.2500.4371.2500.750137880.02Подробнее
НаружнаяAMR6-8AML6-80.37501.1251/2-200.5000.4060.7192.1251.3751078000.09Подробнее
НаружнаяAMR10AML100.62501.5005/8-180.7500.5621.1252.6251.6251686000.18Подробнее
НаружнаяAMR16-1AML16-11.00002.7501-141.3751.0001.8754.1252.12517241300.88Подробнее
ВнутренняяAFR3AFL30.19000.62510-320.3120.2340.4371.0620.5621314530.03Подробнее
ВнутренняяAFR5AFL50.31250.8755/16-240.4370.3440.6251.3750.7501427800.06Подробнее
ВнутренняяAFR6AFL60.37501.0003/8-240.5000.4060.7191.6250.9371236820.11Подробнее
ВнутренняяAFR8AFL80.50001.3121/2-200.6250.5000.9372.1251.1871277000.12Подробнее

Технические характеристики

  • Шарик: Подшипниковая сталь 52100, прецизионное шлифование, термообработка и твердое хромирование для плавного хода и коррозионной стойкости.
  • Обойма: Литьевой армированный нейлон с PTFE для самосмазывающейся, самоуплотняющейся работы.
  • Корпус: Авиационный алюминий 7075-T6, анодированный красным или черным. Другие цвета по запросу.

Примечания

  • Доступные конфигурации шпилек: Добавьте «S» к суффиксу, например: AMR12S.
  • Доступные цвета: Красный, черный, натуральный, фиолетовый, синий, зеленый и розовый.
🍪
