Производственные возможности / обработка на станках с ЧПУ

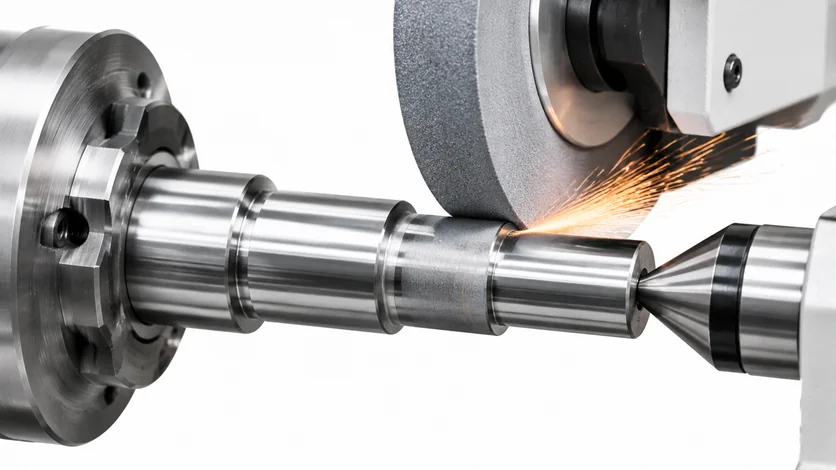

Шлифование

Шлифование — это операция, к которой переходят от точения и фрезерования, когда допуск или чистота поверхности превышают возможности стандартного режущего инструмента; это также наиболее распространённый процесс чистовой обработки детали после её закалки. Наши мощности по шлифованию сосредоточены на партнёрской производственной базе в Уси — на той же производственной линии, где точатся и нарезаются резьбой шпильки наших род-эндов и шаровых опор.

Отправить чертежи на рассмотрение Смотреть шлифованные компоненты

5Автоматические шлифовальные станки на нашей партнёрской базе в Уси

Оценка SGSПроизводственная база в Уси · отчёт № 492475436_P+T

ISO 9001:2015Сертификат № 11425Q49262R0S · производственный адрес в Нинбо

01 / Основы процесса

Что такое шлифование?

Шлифование — это процесс абразивной обработки, при котором материал удаляется связанным абразивным кругом, а не одно- или многолезвийным режущим инструментом. Каждое абразивное зерно снимает очень малое количество материала — именно поэтому шлифование способно выдерживать более жёсткие допуски и обеспечивать более чистую поверхность, чем точение или фрезерование по отдельности.

Шлифование — также процесс, к которому чаще всего обращаются после закалки стальной детали при термообработке. Стандартный токарный или фрезерный инструмент может испытывать трудности с закалённой поверхностью; в зависимости от материала, твёрдости, геометрии и допуска шлифование зачастую является более практичным способом довести элемент до конечного размера и чистоты.

Шлифование может применяться к наружному диаметру, внутреннему отверстию, плоской поверхности, сферической поверхности или дорожке качения. Конкретный круг, станок и наладка определяются элементом детали, а не одним лишь словом «шлифование».

Процесс медленнее и дороже в расчёте на единицу снятого материала, чем точение или фрезерование, поэтому практическое правило просто: шлифуйте только те поверхности, посадка, нагрузка, круглость или чистота которых действительно этого требуют.

02 / Выбор процесса

Когда детали действительно нужно шлифование?

Ситуация	Требуется ли шлифование?
Отверстие или наружный диаметр со стандартным допуском, без закалки	Обычно нет — точения или фрезерования может быть достаточно
Отверстие с плотной посадкой или прецизионная сферическая дорожка	Часто да — шлифование способно выдержать более узкий диапазон допуска
Деталь будет подвергнута термообработке	Часто после обработки — когда необходимо восстановить конечный размер и чистоту
Сопрягаемая поверхность скольжения или качания	Зависит от нагрузки, скорости, посадки и заданного требования к поверхности
Поверхность выполняет функцию подшипниковой или уплотнительной посадки	Проверить элемент и схему баз при подготовке коммерческого предложения

Практическое правило: если элемент должен быть доведён до конечного размера после закалки или должен обеспечивать плотную посадку с другой прецизионной поверхностью, шлифование часто является правильным отделочным этапом. Элементу со стандартным допуском оно может и не понадобиться.

03 / Производственные маршруты

Шлифование в SYZ

Основной маршрут

Уси, Цзянсу

Партнёрская производственная база в Уси эксплуатирует 5 автоматических шлифовальных станков в рамках задокументированной последовательности процессов: сырьё → механическая обработка → шлифование → накатывание резьбы → сборка → готовая продукция. Поэтому это естественный маршрут для шлифованных сферических элементов и закалённых компонентов линейки род-эндов и шаровых опор.

5Автоматические шлифовальные станки

В составе линииС точением и накатыванием резьбы

КИМДоступна координатная измерительная машина

SGSОтчёт действителен до 9 июля 2027 года

Прослеживаемость: задокументированный процесс в Уси не имеет переданных на аутсорсинг этапов, и готовые партии прослеживаются до сырья согласно письменной процедуре.

Конкретный тип шлифования и маршрут обработки элемента подтверждаются по чертежу; перечень оборудования не уточняет, предназначен ли каждый станок для наружных, внутренних, бесцентровых или сферических работ.

Вторичный маршрут

Нинбо, Чжэцзян

Наш собственный завод в Нинбо эксплуатирует один шлифовальный станок универсального назначения. Точёная деталь малого объёма или второстепенный элемент может остаться на нинбомском маршруте, если деталь, допуск и оценка мощностей это позволяют; данный объект не позиционируется как полностью специализированный шлифовальный цех.

1Шлифовальный станок на нашем собственном заводе

2,200 m²Производственная зона в Нинбо

ISOПроизводственный адрес в Нинбо

РассмотрениеСначала элемент и допуск

Типичное применение: универсальное шлифование точёной детали малого объёма или элемента, которому не нужен линийный маршрут в Уси.

В Тайсине шлифовальный станок не числится; фрезерованная в Тайсине деталь, требующая шлифования, оценивается индивидуально при рассмотрении чертежа.

04 / Функции детали

Что позволяет обеспечить шлифование

Шлифованные шарикоподшипниковые шары

Сферические поверхности, которым требуется контролируемое рабочее сопряжение с формованной или металлической дорожкой.

Дорожки качения и отверстия

Прецизионные внутренние поверхности, где круглость и посадка влияют на подвижность и распределение нагрузки.

Закалённые пальцы и валы

Элементы, доводимые после термообработки, когда обычная механическая обработка сама по себе не самый практичный путь.

Прецизионные посадки

Наружные диаметры, торцы или отверстия, сопрягаемые с другим прецизионным компонентом при ограниченном зазоре.

Чистота поверхности

Более чистая поверхность на функциональных поверхностях, где чертёж и применение оправдывают дополнительную операцию.

Чаще всего шлифуемые материалы: подшипниковая сталь 52100, углеродистые и легированные стали, компоненты из хромомолибденовой стали 4130 и указанные на чертеже закалённые стальные элементы.

05 / Примеры продукции

Шлифованные компоненты из наших собственных продуктовых линеек

Род-энд

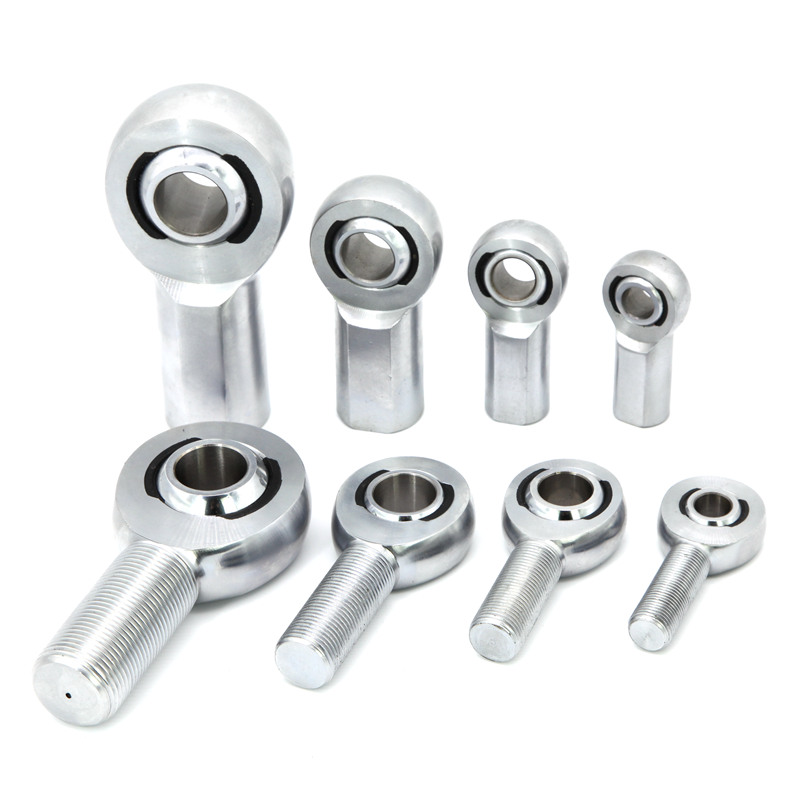

XM XF chrome moly rod ends with precision-ground 52100 bearing steel ball

Прецизионный шар

XM/XF Rod Ends

В спецификации указан шар из подшипниковой стали 52100 с прецизионным шлифованием и термообработкой для формованной дорожки.

Сферический подшипник GE20C self-lubricating spherical bearing with precision-ground ball

Статическая радиальная нагрузка 78 кН

GE20C Spherical Bearing

Шар из подшипниковой стали 52100 проходит прецизионное шлифование и термообработку для рабочего сопряжения с футеровкой из PTFE.

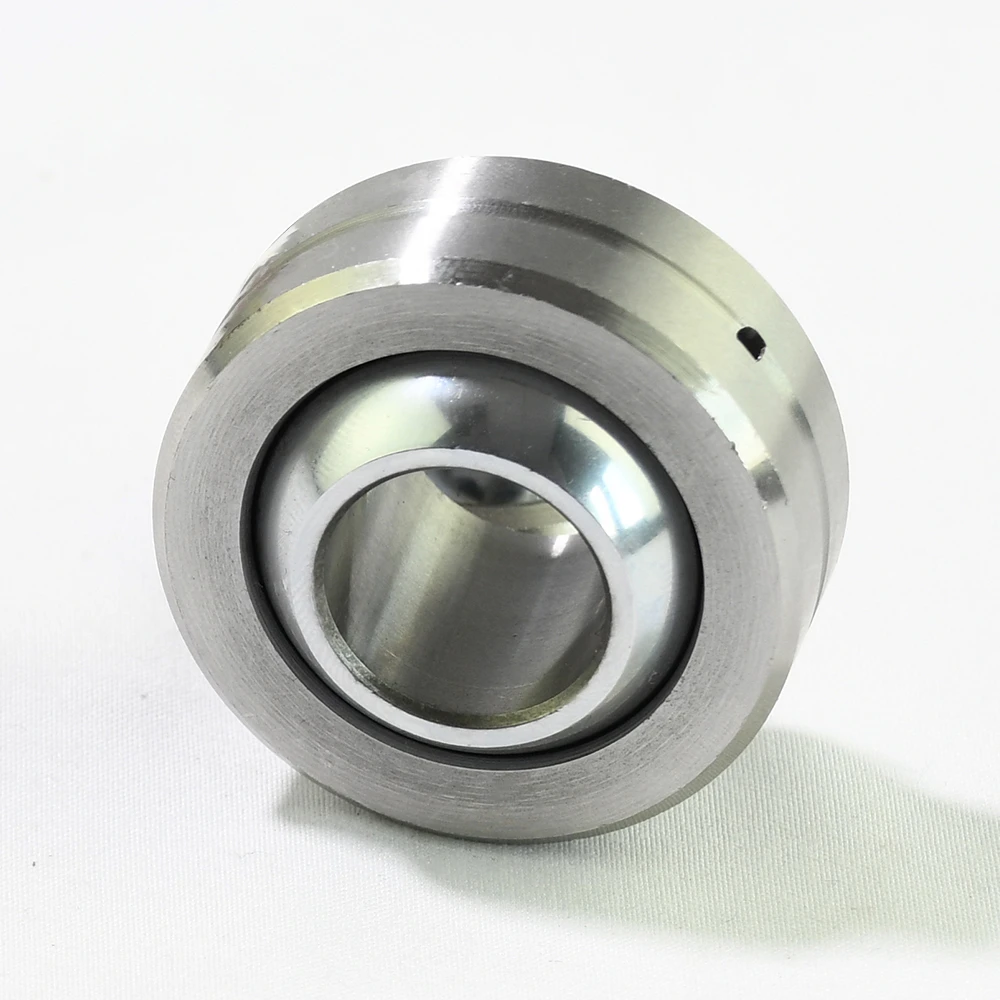

Металл по металлу COMA-M20T metal-to-metal spherical bearing with precision-ground ball

Статическая радиальная нагрузка 260 086 фунтов

COMA-M20(T) Spherical Bearing

Поскольку между шаром и дорожкой нет футеровки, подшипник для рабочего сопряжения полагается на свой шар с прецизионным шлифованием и термообработкой.

Большой перекос HMBL20MP high misalignment steel ball, precision ground

Сферическая поверхность

HMBL20MP High Misalignment Steel Ball

Сферическая поверхность шлифуется под жёсткий допуск круглости, чтобы шарнир мог поворачиваться без заедания.

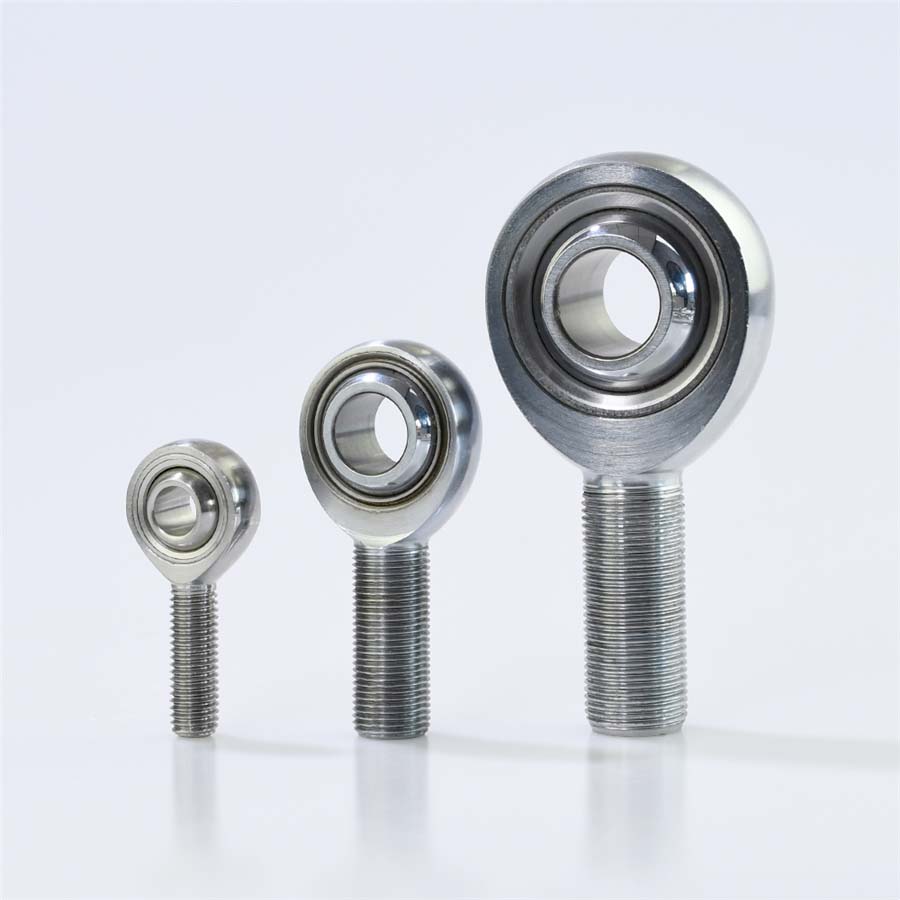

Хайм-джойнт (Heim joint) JMX JFX 3-piece chrome moly heim joint with precision-ground 52100 bearing steel ball

Трёхсоставной подшипник

JMX/JFX Heim Joint

Шар 52100 специфицирован с прецизионным шлифованием и термообработкой до обработки дорожки из легированной стали и корпуса из хромомолибденовой стали 4130.

Двухсоставной подшипник CM CF 2-piece spherical rod end with precision-ground ball

Контакт металл по металлу

CM/CF 2-Piece Spherical Rod End

Шар из подшипниковой стали 52100 специфицирован с прецизионным шлифованием и термообработкой для сопряжения с корпусом из углеродистой стали.

Нужны шлифованные отверстие, шар, дорожка качения или закалённый элемент?Пришлите нам чертёж.

06 / Контроль качества

Как контролируются шлифованные элементы

Шлифование контролируется вокруг функционального элемента: конечный размер, круглость, чистота поверхности и положение элемента относительно базы.

Маршрут и припуск

Детали, направляемые на шлифование, планируются с достаточным припуском на обработку до термообработки или финального абразивного прохода.

Контроль первой детали

Первая деталь с новой наладки проверяется по чертежу до запуска серии.

Промежуточный контроль

Промежуточный контроль подтверждает, что элемент остаётся в пределах требуемого размера и чистоты по мере изменения состояния круга и оснастки.

Окончательный контроль

В зависимости от продукта и заказа готовая продукция проходит 100%-й контроль, выборку или план, заданный заказчиком.

Измерения и документация

Мы доводим до готовности элемент, несущий нагрузку.

В Уси наряду с производственной линией работают координатно-измерительная машина, оптический проектор и твердомер Роквелла. Конкретный метод измерения зависит от элемента и чертежа.

Готовые партии на задокументированном маршруте в Уси прослеживаются до исходного сырья.
Объём проверки твёрдости и координатных измерений подтверждается в коммерческом предложении.
Сертификаты на материал, размерные отчёты, планы инспекции и OEM-документация предоставляются в зависимости от заказа.

Сообщите нам допуски, круглость, чистоту поверхности и сопрягаемый элемент, которые имеют значение.

07 / Проектирование под производство

Проектирование шлифованных элементов: что отправить и что формирует стоимость

Что приложить к запросу

Диаметр элемента, отверстие, плоскостность или сферическая геометрия
Допуск на размеры и требование к круглости
Требование к чистоте поверхности
Материал и состояние термообработки
Схема баз и сопрягаемый компонент
Количество и целевые сроки

Функциональный допуск

Шлифование медленнее точения или фрезерования, поэтому определите поверхности, посадка или нагрузка которых действительно требуют более узкого диапазона.

Последовательность термообработки

Закаляемые элементы обычно обрабатываются с увеличенным размером, закаливаются, а затем шлифуются до конечного размера.

Доступность элемента

Внутренние, наружные, плоские и сферические элементы требуют разного доступа станка и планирования процесса.

Чистота поверхности

Указывайте чистоту там, где она влияет на трение, уплотнение, подвижность подшипника или усталость, а не задавайте высокую чистоту повсеместно.

Объём

Количество влияет на решения по оснастке, выбор маршрута и на то, насколько эффективно можно планировать линийную операцию шлифования.

До и после шлифования

Шлифованию обычно предшествуют точение, термообработка и черновая обработка. За ним могут следовать нарезание резьбы, гальваническое покрытие или нанесение покрытия в зависимости от чертежа.

Токарная обработка с ЧПУ Нарезание резьбы Термообработка Гальваническое покрытие Покрытие

Типичный MOQ100–300 штук на позицию.

Сроки по маршрутамСроки следуют основному производственному маршруту и подтверждаются в коммерческом предложении.

более чем 20 странахКлиенты обслуживаются через экспортную команду SYZ Machine.

08 / Вопросы покупателей

Вопросы о шлифовании

Нужен ли шлифованный канал каждому род-энду или шаровой опоре?

Нет. Элементы со стандартным допуском могут получаться напрямую точением или фрезерованием. Шлифование рассматривается там, где этого требуют закалённый элемент, плотная посадка, круглость или чистота поверхности.

Почему шлифование выполняется после термообработки, а не до неё?

Термообработка может слегка изменить деталь и затрудняет резание материала. До обработки оставляется припуск, после чего элемент, как правило, шлифуется до конечного размера.

Шлифование выполняется на собственном производстве или передаётся подрядчикам?

Шлифование сосредоточено на партнёрской базе в Уси, где работают 5 автоматических шлифовальных станков. Наш собственный завод в Нинбо также располагает одним станком универсального назначения; маршрут зависит от детали и допуска.

Какой допуск даёт шлифование, недостижимый при точении?

Единого универсального числа нет. Шлифование способно выдерживать более узкие диапазоны допусков и более чистую поверхность на подходящих элементах, но достижимый результат зависит от геометрии, материала, станка, баз и плана контроля.

Каковы MOQ и срок поставки для шлифованного компонента?

Типичный MOQ — 100–300 штук на позицию. Срок поставки зависит от маршрута и того, включает ли деталь внешнюю термообработку или иную чистовую обработку; сроки подтверждаются в коммерческом предложении.

Можете ли вы предоставить протоколы твёрдости вместе со шлифованным элементом?

Проверка твёрдости доступна там, где она подтверждена для заказа. В Уси работает твердомер Роквелла; периодичность и объём отчётности согласовываются в коммерческом предложении.

Какие материалы вы шлифуете?

Наши продуктовые линейки включают шлифованные шары из подшипниковой стали 52100, компоненты из углеродистой и легированной стали и детали из хромомолибденовой стали 4130. Материал и состояние термообработки подтверждаются по чертежу.

Можем ли мы провести аудит производства или организовать независимую инспекцию?

Да. Для соответствующей производственной площадки могут быть организованы визиты клиентов и независимые инспекции. Партнёрская база в Уси прошла оценку SGS по отчёту № 492475436_P+T, действительному до 9 июля 2027 года.

09 / Начать рассмотрение

Нужен шлифованный элемент с конкретным допуском?

Отправьте чертёж с указанием функционального допуска, чистоты поверхности, материала и сопрягаемого элемента. Мы подтвердим, необходимо ли шлифование, и каким маршрутом его выполнить.
