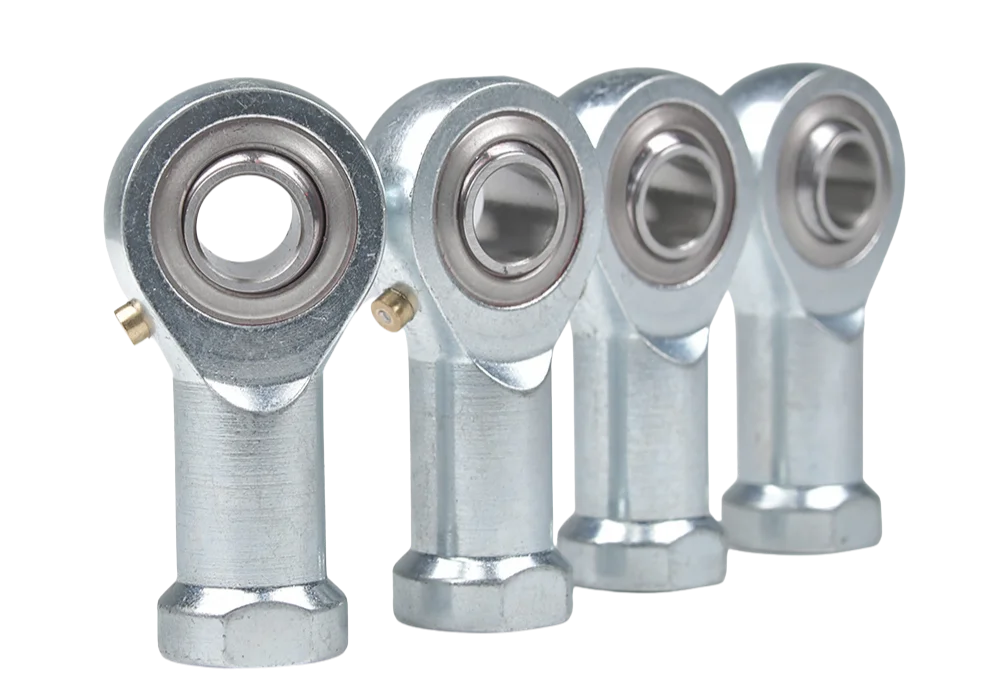

Род-энды промышленные для автоматизации
Надежные шарнирные соединения для умного производства, робототехники и высокоциклового управления движением.
0
+
0
мм
0
%
Четыре ключевые компетенции
Точное движение начинается с шарнира
Промышленные род-энды — небольшие компоненты с критической ролью: они соединяют линейное и вращательное движение, допуская контролируемое угловое движение под нагрузкой. В современных системах автоматизации они обеспечивают четыре ключевые механические функции:
Ключевая функция 1
Компенсация углового смещения
Ни один актуатор, цилиндр или механический узел не выровнен идеально.
Даже небольшие монтажные допуски создают угловое отклонение при движении. Сферический подшипник внутри род-энда допускает контролируемую угловую подвижность, предотвращая:
-
Боковая нагрузка на линейные актуаторы -
Изгибающие напряжения на валах -
Преждевременный износ подшипника
Ключевая функция 2
Управление регулируемыми тягами
Резьбовые род-энды позволяют точно регулировать длину механических тяг. Это дает:
-
Точная настройка хода актуатора -
Синхронизация нескольких точек движения -
Регулировка натяжения ременных или цепных систем
Ключевая функция 3
Стабильность качающегося шарнира
В высокоцикловых системах автоматизации точки вращения могут работать тысячи — иногда миллионы — циклов в месяц. Род-энд дает компактный сферический шарнир, допускающий контролируемое угловое движение при равномерном распределении нагрузки по поверхности подшипника. Для требовательных сред обычно используются самосмазывающиеся род-энды с PTFE-вкладышем. Эти вкладыши:
-
Снижают трение без внешней смазки -
Устраняют необходимость периодической повторной смазки -
Поддерживают стабильную работу на протяжении долгих циклов
Ключевая функция 4
Передача растягивающей и сжимающей нагрузки
Тяги автоматизации редко работают под статической нагрузкой. Большинство работает под циклическим растяжением и сжатием, часто с небольшим угловым движением. Род-энды спроектированы, чтобы:
-
Эффективно передавать осевую нагрузку -
Справляться с динамическими переходами нагрузки -
Сохранять соосность при изменяющейся силе
Типичные применения в автоматизации
Компоненты с ЧПУ-обработкой для профессиональных производителей оборудования. Все детали изготавливаются по вашим спецификациям с проверяемой точностью размеров.

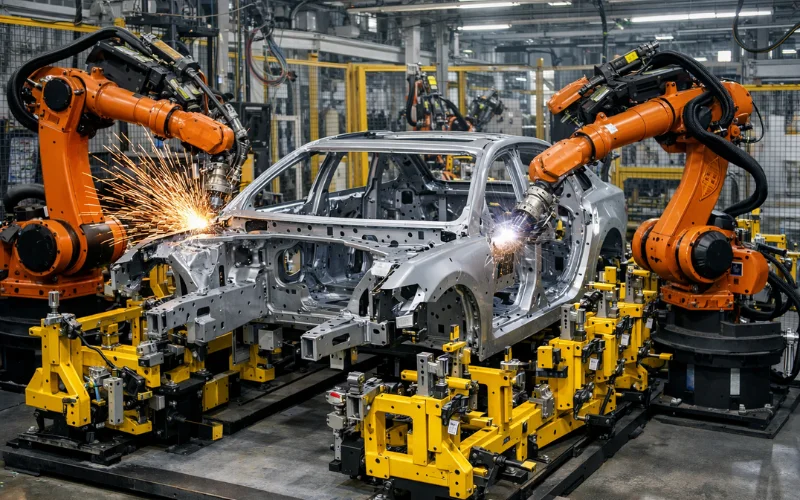

Род-энды соединяют пневматические или сервоприводы со сварочными приспособлениями, допуская угловое смещение при стабильном усилии зажима в повторяющихся циклах производства кузовов.

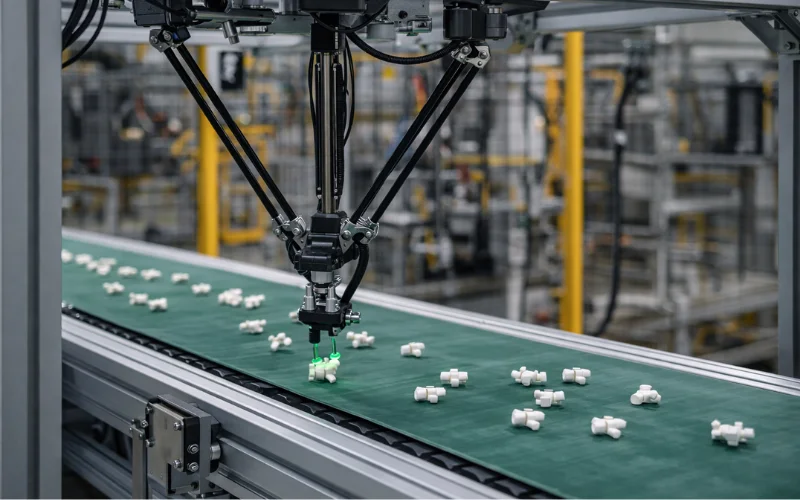

В высокоцикловых системах захвата род-энды дают легкие шарнирные опоры, сохраняющие точное движение при быстрой осцилляции без вариаций трения и напряжений соосности.

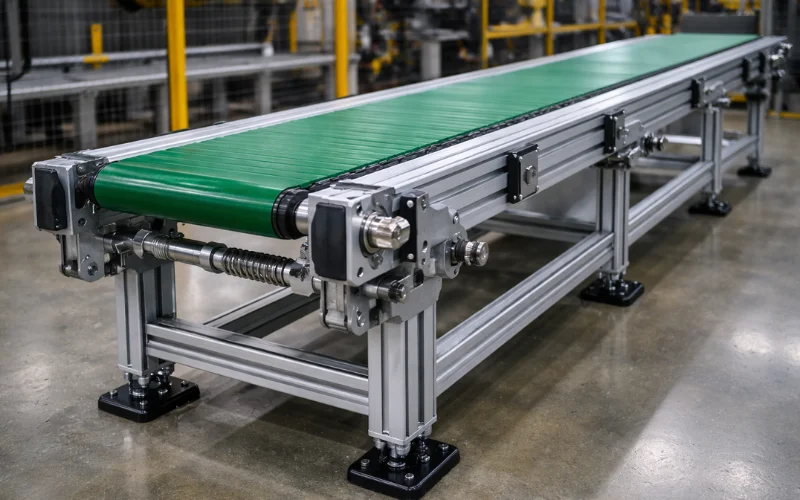

Резьбовые род-энды позволяют точно регулировать натяжение в конвейерных системах, компенсируя растяжение ленты и обеспечивая плавный ход на длинных линиях.

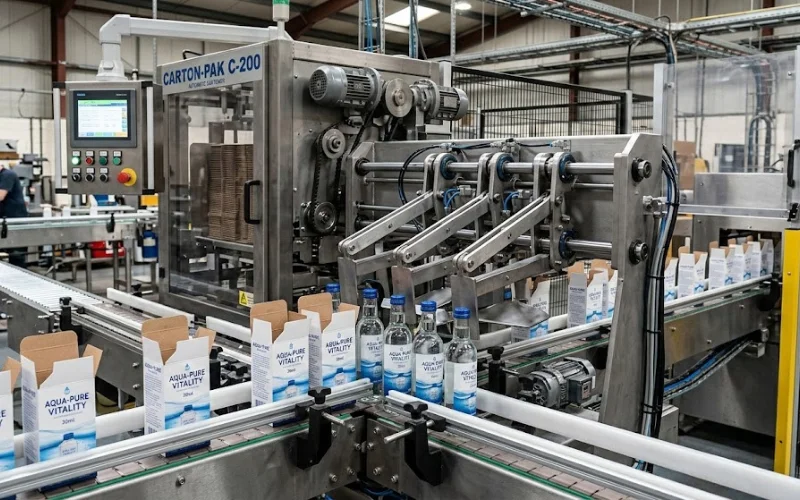

Род-энды стабилизируют качающиеся толкательные рычаги и уплотнительные механизмы, снижая износ и поддерживая необслуживаемое движение в скоростной упаковке.

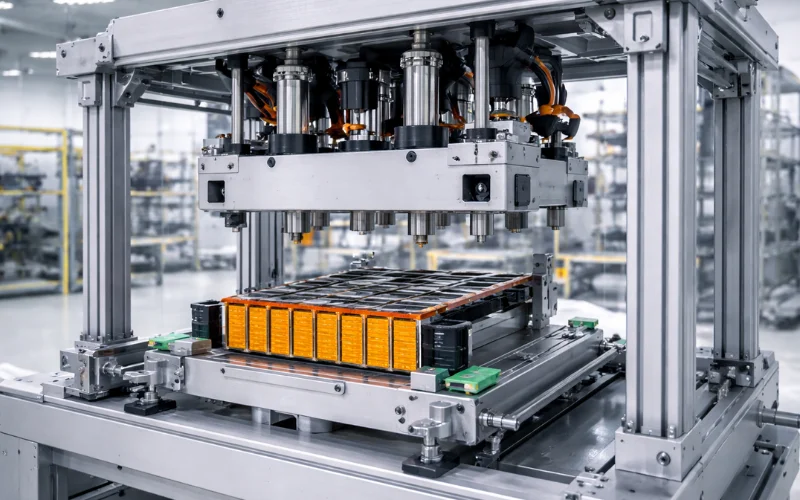

В линиях сборки батарей род-энды соединяют сервоприводные прессующие актуаторы, допуская контролируемое угловое движение при постоянной передаче осевой нагрузки.

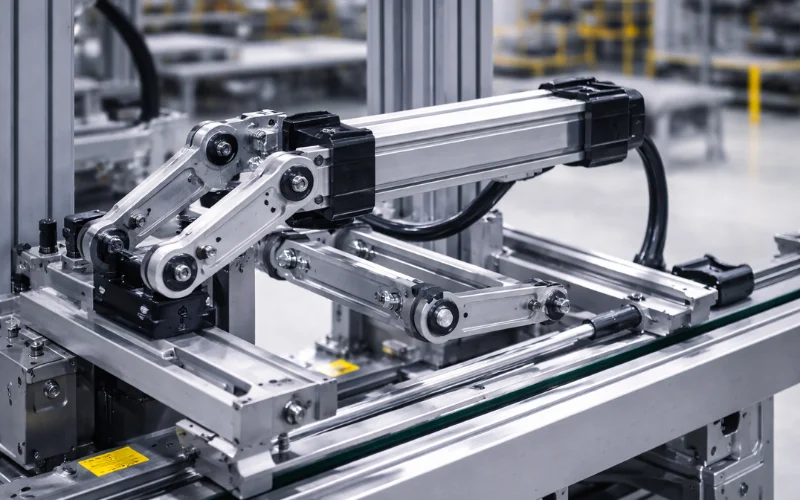

Род-энды предотвращают боковую нагрузку на сервоприводы, компенсируя отклонения соосности, защищая уплотнения и продлевая срок службы привода.

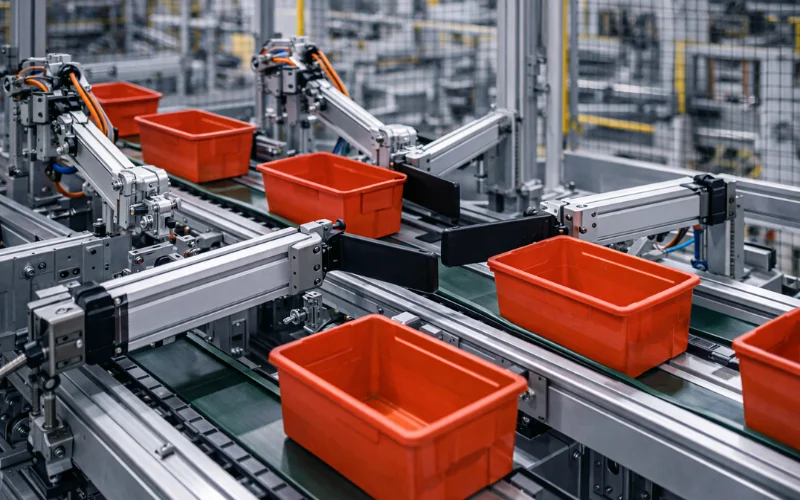

Системы сортировки и отклонения
Отклоняющие рычаги полагаются на род-энды для компактной стабильности шарнира, обеспечивая стабильное движение и снижение усталости при непрерывной циклической работе.

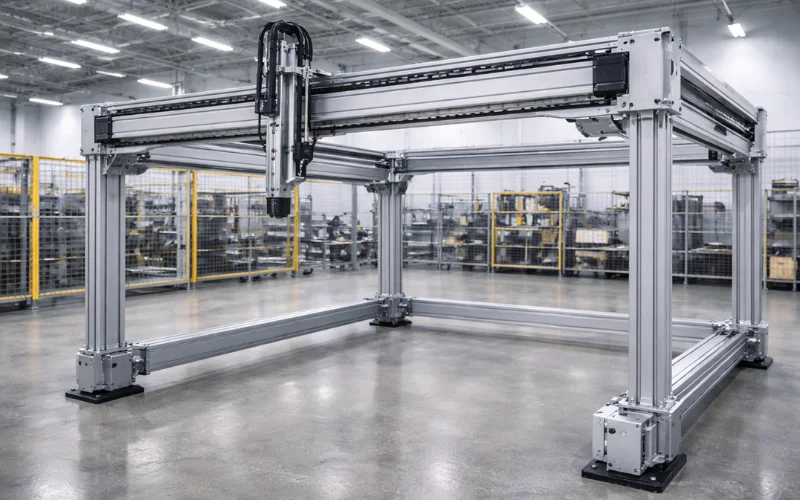

Системы портальной автоматизации
На портальных платформах автоматизации род-энды управляют осевыми нагрузками и малыми угловыми смещениями в регулируемых тяговых структурах, поддерживающих тяжелые позиционирующие системы.

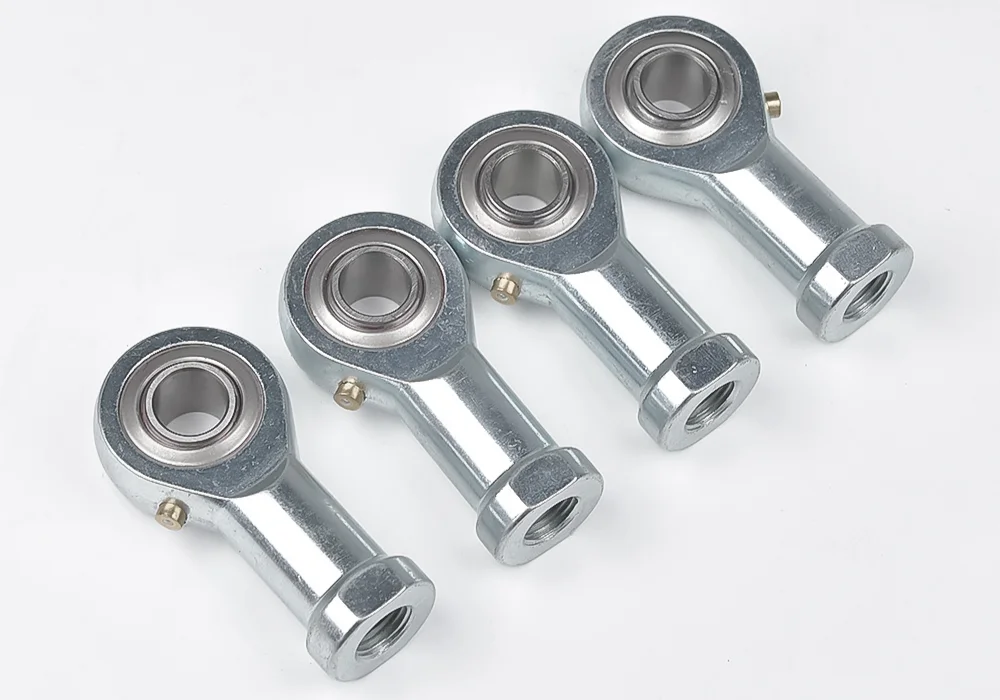

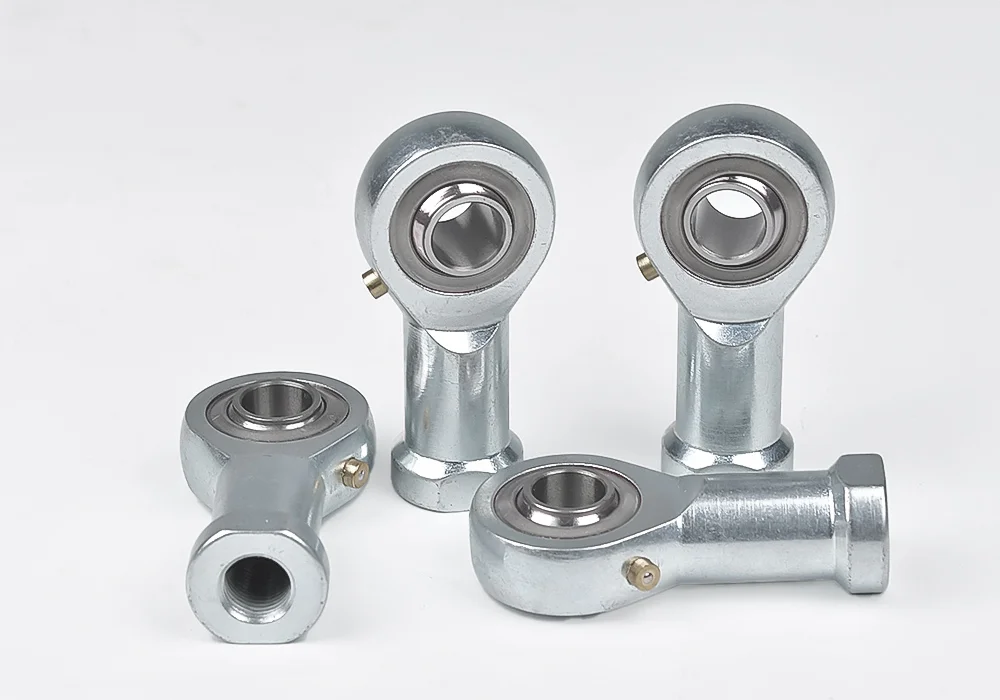

Варианты промышленных род-эндов
Резьба
Наружная, внутренняя
Материалы
Углеродистая сталь, хромомолибден, нержавейка, алюминий
Конструкция
2-составные, 3-составные
Поверхность
Цинкование, твердое хромирование, воронение, никелирование, твердое анодирование и др.
Смазка
Самосмазывающийся с PTFE-вкладышем, смазываемые исполнения
От чертежа до готовых деталей
1
Проектирование и разработка
Мы начинаем с сотрудничества с клиентами, чтобы понять конкретные потребности и предложить индивидуальные решения. Подробные CAD-модели создаются для гарантии точности до производства.
2
Прототип и выбор материалов
После финализации конструкции мы выбираем подходящие материалы по требованиям к характеристикам. Изготавливаются и тестируются образцы, чтобы род-энды соответствовали точным спецификациям перед серийным производством.
3
Производство
После одобрения прототипа мы начинаем производство с использованием передовой обработки на ЧПУ или технологий ковки. Это гарантирует, что каждый род-энд соответствует требуемым стандартам размеров и прочности.
4
Испытания и контроль качества
Каждый род-энд проходит тщательные испытания, включая проверки нагрузки, усталости и размеров. Только прошедшие все проверки качества изделия отправляются на упаковку и доставку, обеспечивая надежную работу в поле.
Частые вопросы
Как род-энды предотвращают преждевременный отказ линейных актуаторов?
Большинство отказов линейных актуаторов возникает из-за боковой нагрузки — боковых сил, изнашивающих внутренние уплотнения и повреждающих винты. При использовании род-энда в качестве интерфейса сопряжения сферический подшипник может поглощать угловое смещение ( до 15° в зависимости от модели и применения). Это минимизирует боковую нагрузку, гарантируя, что актуатор испытывает преимущественно осевую силу, что значительно продлевает срок службы цилиндров и сервомоторов.
Когда следует выбирать 3-составную конструкцию вместо 2-составной?
Для высокоточной автоматизации предпочтительна 3-составная конструкция (корпус, обойма, шарик). Такой дизайн обеспечивает более жесткие допуски и «нулевые зазоры», что идеально для дельта-роботов или синхронизированных упаковочных рычагов, где любой люфт приводит к ошибкам позиционирования. 2-составные конструкции обычно используются для статических тяг или низкоцикловых применений, где точность менее критична и приоритет — экономичность.
Действительно ли род-энды с PTFE-вкладышем «не требуют обслуживания» в высокоцикловых средах?
Да. Вкладыши из ткани PTFE (тефлон) создают во время вращения самосмазывающуюся пленку на шарике, устраняя необходимость ручной смазки. Это критично в «чистых» отраслях, таких как пищевая упаковка или сборка батарей EV, где внешняя смазка может загрязнить продукцию или притягивать пыль.
Почему хромомолибденовая сталь (4130) предпочтительнее углеродистой для передачи нагрузки?
Хотя углеродистая сталь подходит для общего крепления, хромомолибденовая сталь (4130) предпочтительнее благодаря значительно более высокому соотношению прочности к весу и превосходной усталостной стойкости. В динамических применениях с быстрыми циклами растяжения-сжатия, таких как высокоскоростные роботы захвата, хромомолибден выдерживает миллионы циклов нагрузки без деформации, тогда как углеродистая сталь раньше показала бы усталость и люфт.
Как функция «регулировка длины» помогает в многоосевой синхронизации?
В сложных автоматизированных узлах (например, формирователях коробок) небольшие производственные отклонения физических компонентов могут влиять на синхронизацию. Наши род-энды имеют прецизионные резьбовые шейки (доступны правая и левая резьба), позволяя регулировать длину тяги с точностью до долей миллиметра без разборки оборудования. Это обеспечивает идеальную механическую синхронизацию, которой не добиться одними программными смещениями.
Могу ли я получить индивидуальные покрытия для специализированных инспекционных сред?
Конечно. Для оптической инспекции или линий сортировки с лазерным наведением мы предлагаем вороненое покрытие, минимизирующее блики и предотвращающее помехи датчикам. Для моечных сред в пищевой и фармацевтической отраслях мы предоставляем химическое никелирование — ценимое за равномерное покрытие и превосходную коррозионную стойкость — или твердое анодирование для алюминия, гарантируя, что компоненты не будут выделять металлические частицы в производственную линию.
Почему выбирают нас?
Производитель и поставщик
Как производитель и оптовый поставщик, мы эффективно и профессионально соединяем возможности завода с потребностями глобальных клиентов.
Сила собственного производства
С полным внутренним механообработкой и контролем качества мы обеспечиваем стабильное производство, быструю выборку и гибкость для сложных кастомизаций род-эндов.
Интегрированная поддержка закупок
Помимо род-эндов, мы помогаем закупать сопутствующие механические детали — комплексная поддержка закупок и сокращение времени и затрат на координацию для наших клиентов.
Надежный сервис и коммуникация
От быстрых ответов на запросы расчета до полной логистической координации — наша команда обеспечивает своевременные обновления, ясную документацию и гладкую коммуникацию на протяжении всего проекта.
Нужна техническая поддержка?
Наши эксперты обеспечивают быстрый ответ, поддержку проектирования и подбор продукции для вашего механического применения.
