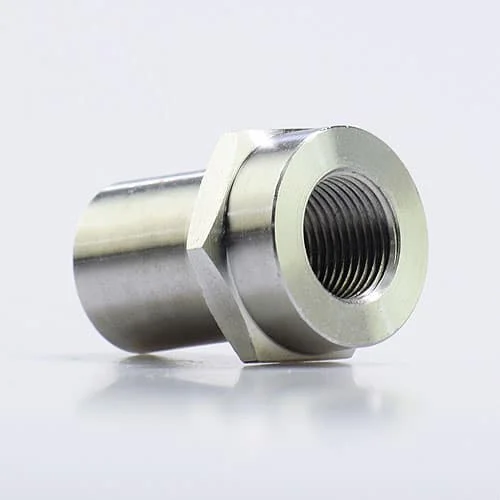

Круглый
Стандартный приварной адаптер. Ступенчатый корпус входит во внутренний диаметр трубы и самоцентрируется, обеспечивая чистый концентричный шов. Если нужна точка захвата, используйте приварной шестигранник под ключ.
Сопряжение род-эндов и труб
Приварные трубные адаптеры
и сварные бунги | Дюймовое и метрическое исполнение
Род-энд нельзя приваривать прямо к трубе — тепло сварки портит термообработку подшипника и плавит PTFE-вкладыш. Решение — трубные адаптеры: приварите адаптер в трубу, дайте остыть и затем вверните род-энд. SYZ изготавливает приварные адаптеры из хромомолибденовой стали 4130 в профилях: круглом, шестигранном, квадратном, кругло-шестигранном и на заказ, в дюймовом и метрическом исполнении, с правой и левой резьбой — плюс регулировочные гайки бунгов, регуляторы тяги и приварные шестигранники под ключ, чтобы завершить тягу.
4130Хромомолибденовая сталь
Углеродистая сталь опционально · алюминий и титан под заказ
73Конфигурации
Серия WTF · 146 артикулов с RH + LH
3/8″ – 2″
Диапазон наружных диаметров трубы · стенка .058″–.250″
RH + LH
Левая резьба отмечена канавками
Сертификаты на материал по запросу
Качество ISO 9001:2015
Нестандартные размеры и материалы
От образца до полного контейнера
Прямые закупки с завода
Обзор
Что такое трубные адаптеры и приварные бунги?
Это детали, соединяющие род-энд с трубой. У гладкой трубы нет резьбы; род-энд не к чему безопасно приварить. Адаптер устраняет этот разрыв — и после установки труба становится регулируемой обслуживаемой тягой.
SYZ поставляет четыре семейства продуктов для этой задачи.Трубные адаптеры (приварные)— вставки из хромомолибденовой стали, привариваемые в конец трубы; род-энд ввинчивается в адаптер.Регулировочные гайки бунгов— резьбовая регулировочная втулка: RH с одного конца и LH с другого, работает как стяжная муфта для регулировки длины.Регуляторы тяги— регулятор с внутренней и наружной резьбой из углеродистой стали, хромомолибденовой стали или алюминия.Приварные шестигранники под ключ— шестигранные кольца из углеродистой стали, привариваемые на наружный диаметр трубы, чтобы ключу было за что взяться.
Стандартный материал — хромомолибденовая сталь 4130, левая резьба отмечена канавками. Доступны дюймовые и метрические размеры; нестандартные размеры и материалы изготавливаем под заказ — в том числе алюминий и титан.
Почему нельзя просто приварить род-энд?
Тепло сварки разрушает термообработку подшипника и плавит любой PTFE-вкладыш — шарнир заклинивает и теряет грузоподъемность. Работающего варианта не существует. Приварите адаптер, дайте ему остыть и лишь затем вверните род-энд.
Резьбовое преобразование конца трубы
Эти детали превращают обычную хромомолибденовую трубув резьбовую регулируемую тягу, что позволяет интегрировать род-энды и вилки в сварные рычаги подвески и управляющие тяги.
Логика регулировки RH / LH
Сочетание правой и левой резьбы позволяет удлинять или укорачивать узел вращением трубы — не снимая род-энд с автомобиля. Детали LH у SYZ отмечены канавками, чтобы их можно было различить на верстаке.
Профили корпуса
Круглые, шестигранные, квадратные и специальные приварные трубные адаптеры
Резьбовое отверстие во всех случаях выполняет одну и ту же задачу — наружный профиль определяет, как удерживать деталь и как она располагается в трубе.

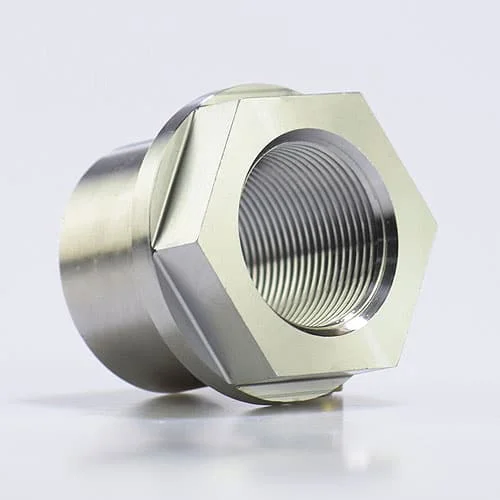

Шестигранный
Шестигранный корпус имеет встроенные грани под ключ на конце трубы, поэтому тягу можно удерживать и регулировать без отдельного шестигранного кольца.

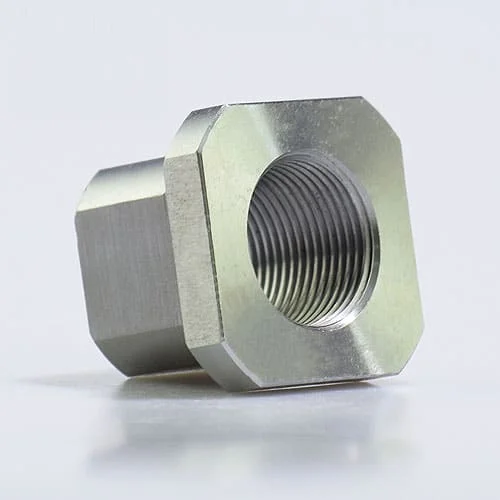

Квадратный
Для квадратной трубы — рамы, опоры и монтажные узлы, где корпус тяги не круглый.

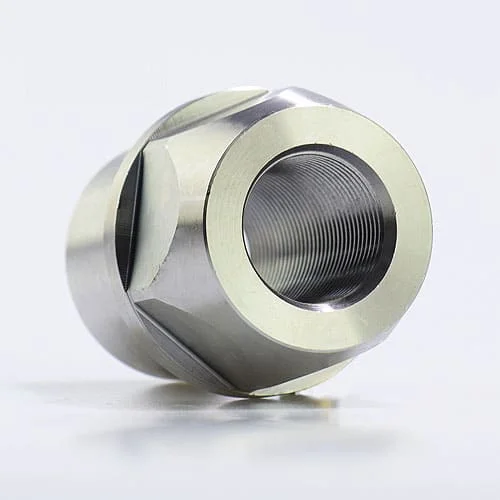

Кругло-шестигранный
Круглая сварочная посадка с шестигранным буртом снаружи трубы — сочетает самоцентрирующуюся сварку круглого адаптера с поверхностью под ключ.

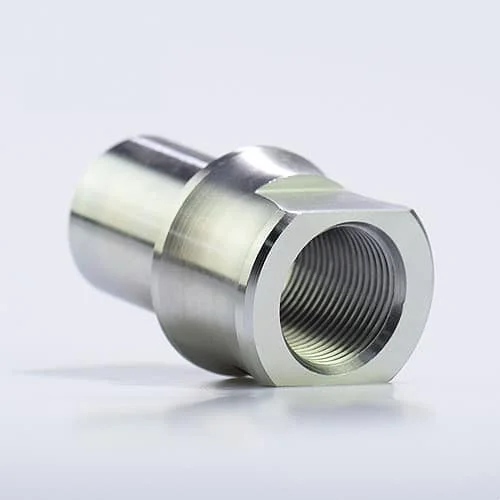

На заказ
Нестандартная геометрия, резьба, длина или материал — обработка по вашему чертежу или образцу. Доступны алюминий и титан.
Круглый профиль — стандартный и охватывает всю таблицу размеров WTF ниже. Шестигранный доступен по запросу по всему ассортименту; квадратные, кругло-шестигранные и полностью нестандартные профили рассчитываются по проекту. Пришлите чертеж или образец для всего, чего нет в таблице.
Предлагаемая продукция
Обзор серий и таблицы размеров
| Продукт | Материал | Резьба / размеры | Особенности |
|---|---|---|---|
| Трубные адаптеры Серия WTF | Хромомолибденовая сталь 4130 (углеродистая сталь опционально) | Внутренняя резьба RH и LH 10-32 → 1 1/4-12; наружный диаметр трубы 3/8″ → 2″, стенка .058″ → .250″ | 73 конфигурации (146 артикулов в обоих исполнениях); LH отмечена канавками; доступно шестигранное исполнение |
| Регулировочная гайка бунга Серия BAN / BANL | Хромомолибденовая сталь, серебристое цинковое покрытие | Внутренняя резьба 3/8-24 → 1 1/4-12; наружная резьба 1/2-20 → 1 1/2-12; шестигранник E 0.563″ → 1.875″ | 15 артикулов; согласованные пары RH и LH плюс смешанные варианты RH/LH для работы как стяжная муфта |
| Регулятор тяги LBA / LBAX / ALBA | LBA углеродистая сталь с цинковым покрытием / LBAX хромомолибденовая сталь с термообработкой / ALBA алюминий с черным анодированием | Резьба 3/8-24 → 1 1/4-12, плюс метрическая M10×1.50; наружная UNF-3A левая, внутренняя UNF-2B правая | 14 размеров в каждом из 3 материалов; выбирайте материал по соотношению нагрузки и веса |
| Приварные шестигранники под ключ Серия 1865 | Углеродистая сталь (свариваемая) | Для трубы наружным диаметром 3/8″ → 2″; размер под ключ 5/8″ → 2 1/4″ | 13 размеров; добавляет грань под ключ к круглой трубе |
Приварные трубные адаптеры серии WTF — Полная таблица размеров Хромомолибденовая сталь 4130 · 73 конфигурации · размеры в дюймах
| Артикул (RH) | Артикул (LH) | Размер трубы (нар. диам. × стенка) | Внутренняя резьба |
|---|---|---|---|
| WTF-0301R | WTF-0301L | 3/8″ OD x 0.058 | 10-32 |
| WTF-0401R | WTF-0401L | 1/2″ OD x 0.058 | 1/4-28 |
| WTF-0501R | WTF-0501L | 1/2″ OD x 0.058 | 5/16-24 |
| WTF-0502R | WTF-0502L | 5/8″ OD x 0.058 | 5/16-24 |
| WTF-0601R | WTF-0601L | 5/8″ OD x 0.058 | 3/8-24 |
| WTF-0701R | WTF-0701L | 5/8″ OD x 0.058 | 7/16-20 |
| WTF-0402R | WTF-0402L | 3/4″ OD x 0.058 | 1/4-28 |
| WTF-0503R | WTF-0503L | 3/4″ OD x 0.058 | 5/16-24 |
| WTF-0602R | WTF-0602L | 3/4″ OD x 0.058 | 3/8-24 |
| WTF-0702R | WTF-0702L | 3/4″ OD x 0.058 | 7/16-20 |
| WTF-0504R | WTF-0504L | 3/4″ OD x 0.065 | 5/16-24 |
| WTF-0603R | WTF-0603L | 3/4″ OD x 0.065 | 3/8-24 |
| WTF-0703R | WTF-0703L | 3/4″ OD x 0.065 | 7/16-20 |
| WTF-0604R | WTF-0604L | 7/8″ OD x 0.058 | 3/8-24 |
| WTF-0704R | WTF-0704L | 7/8″ OD x 0.058 | 7/16-20 |
| WTF-0801R | WTF-0801L | 7/8″ OD x 0.058 | 1/2-20 |
| WTF-0605R | WTF-0605L | 7/8″ OD x 0.065 | 3/8-24 |
| WTF-0705R | WTF-0705L | 7/8″ OD x 0.065 | 7/16-20 |
| WTF-0802R | WTF-0802L | 7/8″ OD x 0.065 | 1/2-20 |
| WTF-0606R | WTF-0606L | 7/8″ OD x 0.083 | 3/8-24 |
| WTF-0706R | WTF-0706L | 7/8″ OD x 0.083 | 7/16-20 |
| WTF-0803R | WTF-0803L | 7/8″ OD x 0.083 | 1/2-20 |
| WTF-0607R | WTF-0607L | 1″ OD x 0.058 | 3/8-24 |
| WTF-0707R | WTF-0707L | 1″ OD x 0.058 | 7/16-20 |
| WTF-0804R | WTF-0804L | 1″ OD x 0.058 | 1/2-20 |
| WTF-1001R | WTF-1001L | 1″ OD x 0.058 | 5/8-18 |
| WTF-0608R | WTF-0608L | 1″ OD x 0.065 | 3/8-24 |
| WTF-0708R | WTF-0708L | 1″ OD x 0.065 | 7/16-20 |
| WTF-0805R | WTF-0805L | 1″ OD x 0.065 | 1/2-20 |
| WTF-1002R | WTF-1002L | 1″ OD x 0.065 | 5/8-18 |
| WTF-0609R | WTF-0609L | 1″ OD x 0.083 | 3/8-24 |
| WTF-0709R | WTF-0709L | 1″ OD x 0.083 | 7/16-20 |
| WTF-0806R | WTF-0806L | 1″ OD x 0.083 | 1/2-20 |
| WTF-1003R | WTF-1003L | 1″ OD x 0.083 | 5/8-18 |
| WTF-0610R | WTF-0610L | 1″ OD x 0.095 | 3/8-24 |
| WTF-0710R | WTF-0710L | 1″ OD x 0.095 | 7/16-20 |
| WTF-0807R | WTF-0807L | 1″ OD x 0.095 | 1/2-20 |
| WTF-1004R | WTF-1004L | 1″ OD x 0.095 | 5/8-18 |
| WTF-0808R | WTF-0808L | 1 1/8″ OD x 0.058 | 1/2-20 |
| WTF-1005R | WTF-1005L | 1 1/8″ OD x 0.058 | 5/8-18 |
| WTF-0809R | WTF-0809L | 1 1/8″ OD x 0.065 | 1/2-20 |
| WTF-1006R | WTF-1006L | 1 1/8″ OD x 0.065 | 5/8-18 |
| WTF-0810R | WTF-0810L | 1 1/8″ OD x 0.083 | 1/2-20 |
| WTF-1007R | WTF-1007L | 1 1/8″ OD x 0.083 | 5/8-18 |
| WTF-1201R | WTF-1201L | 1 1/8″ OD x 0.083 | 3/4-16 |
| WTF-0811R | WTF-0811L | 1 1/8″ OD x 0.095 | 1/2-20 |
| WTF-1008R | WTF-1008L | 1 1/8″ OD x 0.095 | 5/8-18 |
| WTF-1202R | WTF-1202L | 1 1/8″ OD x 0.095 | 3/4-16 |
| WTF-1009R | WTF-1009L | 1 1/4″ OD x 0.095 | 5/8-18 |
| WTF-1203R | WTF-1203L | 1 1/4″ OD x 0.095 | 3/4-16 |
| WTF-1010R | WTF-1010L | 1 1/4″ OD x 0.120 | 5/8-18 |
| WTF-1204R | WTF-1204L | 1 1/4″ OD x 0.120 | 3/4-16 |
| WTF-1011R | WTF-1011L | 1 3/8″ OD x 0.095 | 5/8-18 |
| WTF-1205R | WTF-1205L | 1 3/8″ OD x 0.095 | 3/4-16 |
| WTF-1012R | WTF-1012L | 1 3/8″ OD x 0.120 | 5/8-18 |
| WTF-1206R | WTF-1206L | 1 3/8″ OD x 0.120 | 3/4-16 |
| WTF-1013R | WTF-1013L | 1 1/2″ OD x 0.095 | 5/8-18 |
| WTF-1207R | WTF-1207L | 1 1/2″ OD x 0.095 | 3/4-16 |
| WTF-1208R | WTF-1208L | 1 1/2″ OD x 0.120 | 3/4-16 |
| WTF-1401R | WTF-1401L | 1 1/2″ OD x 0.120 | 7/8-14 |
| WTF-1209R | WTF-1209L | 1 1/2″ OD x 0.250 | 3/4-16 |
| WTF-1402R | WTF-1402L | 1 1/2″ OD x 0.250 | 7/8-14 |
| WTF-1210R | WTF-1210L | 1 3/4″ OD x 0.120 | 3/4-16 |
| WTF-1403R | WTF-1403L | 1 3/4″ OD x 0.120 | 7/8-14 |
| WTF-1601R | WTF-1601L | 1 3/4″ OD x 0.120 | 1-14 |
| WTF-2001R | WTF-2001L | 1 3/4″ OD x 0.120 | 1 1/4-12 |
| WTF-1211R | WTF-1211L | 1 3/4″ OD x 0.250 | 3/4-16 |
| WTF-1404R | WTF-1404L | 1 3/4″ OD x 0.250 | 7/8-14 |
| WTF-1602R | WTF-1602L | 1 3/4″ OD x 0.250 | 1-14 |
| WTF-2002R | WTF-2002L | 2″ OD x 0.250 | 1 1/4-12 |
| WTF-1603R | WTF-1603L | 2″ OD x 0.250 | 1-14 |
| WTF-1604R | WTF-1604L | 2″ OD x 0.250 | 1-12 |
| WTF-2003R | WTF-2003L | 2″ OD x 0.120 | 1 1/4-12 |
Материал: хромомолибденовая сталь 4130 (опционально углеродистая сталь). Левые детали помечены канавками. Доступен шестигранник; специальные размеры — оптом. Пришлите чертеж или образец. Фильтровать и запрашивать расчет по артикулу можно на странице спецификации трубных адаптеров.
Регулировочная гайка бунгаBAN / BANL · 15 артикулов
| Артикул | Внутренняя резьба C | Наружная резьба D | Шестигранник E | Длина A | Длина шестигр. B |
|---|---|---|---|---|---|
| BAN-8-6 | 3/8-24 RH | 1/2-20 RH | 0.563 | 1.250 | 0.219 |
| BANL-8-6 | 3/8-24 LH | 1/2-20 LH | 0.563 | 1.250 | 0.219 |
| BAN-10-8 | 1/2-20 RH | 5/8-18 RH | 0.750 | 1.500 | 0.313 |
| BANL-10-8 | 1/2-20 LH | 5/8-18 LH | 0.750 | 1.500 | 0.313 |
| BAN-12-10 | 5/8-18 RH | 3/4-16 RH | 0.938 | 1.630 | 0.375 |
| BANL-12-10 | 5/8-18 LH | 3/4-16 LH | 0.938 | 1.630 | 0.375 |
| BAN-12-10-1 | 5/8-18 RH | 3/4-16 LH | 0.938 | 1.630 | 0.375 |
| BAN-16-12 | 3/4-16 RH | 1-12 RH | 1.125 | 1.750 | 0.422 |
| BANL-16-12 | 3/4-16 LH | 1-12 LH | 1.125 | 1.750 | 0.422 |
| BAN-16-12-1 | 3/4-16 LH | 1-12 RH | 1.125 | 1.750 | 0.422 |
| BANL-16-12-1B | 3/4-16 LH | 1-12 RH | 1.125 | 2.750 | 0.422 |
| BAN-20-16 | 1 – 12 RH | 1 1/4-12 RH | 1.500 | 2.130 | 0.547 |
| BANL-20-16 | 1 – 12 LH | 1 1/4-12 LH | 1.500 | 2.130 | 0.547 |
| BAN-24-20 | 1 1/4-12 RH | 1 1/2-12 RH | 1.875 | 2.130 | 0.719 |
| BANL-24-20 | 1 1/4-12 LH | 1 1/2-12 LH | 1.875 | 2.130 | 0.719 |
Хромомолибденовая сталь с серебристым цинковым покрытием; допускает регулировку с помощью резьбовой бунги. Обратите внимание на детали со смешанной резьбой — BAN-12-10-1, BAN-16-12-1 и BANL-16-12-1B сочетают RH и LH в одном корпусе, что дает эффект стяжной муфты с одной гайкой. Специальные размеры — оптом.
Приварные шестигранники под ключСерия 1865 · 13 размеров
| Артикул | Совместимый наружный диаметр трубы | Размер под ключ | Внутренний диаметр |
|---|---|---|---|
| 1865-101 | 3/8″ | 5/8″ | 0.390 |
| 1865-102 | 1/2″ | 3/4″ | 0.515 |
| 1865-103 | 5/8″ | 7/8″ | 0.640 |
| 1865-104 | 3/4″ | 1″ | 0.765 |
| 1865-105 | 7/8″ | 1 1/8″ | 0.890 |
| 1865-106 | 1″ | 1 1/4″ | 1.015 |
| 1865-107 | 1 1/8″ | 1 3/8″ | 1.140 |
| 1865-108 | 1 1/4″ | 1 1/2″ | 1.265 |
| 1865-109 | 1 3/8″ | 1 5/8″ | 1.390 |
| 1865-110 | 1 1/2″ | 1 3/4″ | 1.515 |
| 1865-111 | 1 5/8″ | 1 7/8″ | 1.640 |
| 1865-112 | 1 3/4″ | 2″ | 1.765 |
| 1865-113 | 2″ | 2 1/4″ | 2.015 |
Углеродистая сталь, подходит для разных наружных диаметров трубы. Наденьте ее на трубу, приварите — и получите грань для удержания при настройке длины тяги. Столбец I.D. — это отверстие; подберите его под наружный диаметр вашей трубы.
Регулятор тягиLBA углеродистая сталь · LBAX хромомолибденовая · ALBA алюминий · по 14 размеров
| Углеродистая сталь | Хромомолибденовая сталь | Алюминий | Резьба (нар. и внутр.) | Длина A справ. |
|---|---|---|---|---|
| LBA6-19 | LBAX6-19 | ALBA6-19 | 3/8-24 | 1.850 |
| LBA6-29 | LBAX6-29 | ALBA6-29 | 3/8-24 | 2.875 |
| LBA6-34 | LBAX6-34 | ALBA6-34 | 3/8-24 | 3.435 |
| LBA7-31 | LBAX7-31 | ALBA7-31 | 7/16-20 | 3.125 |
| LBA8-34 | LBAX8-34 | ALBA8-34 | 1/2-20 | 3.375 |
| LBA8-36 | LBAX8-36 | ALBA8-36 | 1/2-20 | 3.625 |
| LBA10-38 | LBAX10-38 | ALBA10-38 | 5/8-18 | 3.813 |
| LBA10-39 | LBAX10-39 | ALBA10-39 | 5/8-18 | 3.875 |
| LBA12-41 | LBAX12-41 | ALBA12-41 | 3/4-16 | 4.125 |
| LBA12-41-1 | LBAX12-41-1 | ALBA12-41-1 | 3/4-16 | 4.125 |
| LBA12-47 | LBAX12-47 | ALBA12-47 | 3/4-16 | 4.650 |
| LBA16-61 | LBAX16-61 | ALBA16-61 | 1 – 12 | 6.125 |
| LBA20-66 | LBAX20-66 | ALBA20-66 | 1.25-12 | 6.625 |
| LBA-M10 | LBAX-M10 | ALBA-M10 | M10 x 1.50 | 88mm |
Регулятор с внутренней и наружной резьбой. Наружная резьба — UNF-3A левая, внутренняя — UNF-2B правая — поэтому регулятор по своей сути является стяжной муфтой. LBA — углеродистая сталь с серебристым цинковым покрытием; LBAX — термообработанная хромомолибденовая сталь с серебристым цинковым покрытием; ALBA — алюминий с черным анодированием — вариант для снижения веса и выбор для работы с род-эндами из алюминия. Полные размеры B/C/D/E на страница спецификации регулятора тяги.
Инженерное руководство
Руководство по выбору
Четыре решения, именно в этом порядке. Если все сделать правильно, таблица выше даст вам артикул.
01
Согласуйте резьбу род-энда
Внутренняя резьба адаптера должна совпадать с резьбой род-энда — например, 3/8-24 UNF. Это главное совпадение, и именно на нем ошибаются, заказывая только по размеру трубы.
02
Согласуйте трубу
Подтвердите наружный диаметр трубы и и толщину стенки — в таблице указаны обе величины, поскольку внутр. = нар. − 2 × стенка, а ступенчатый наружный диаметр адаптера должен плотно скользить по этому отверстию, обеспечивая прочный самоцентрирующийся шов. Наша таблица размеров хромомолибденовых труб содержит расчетный внутренний диаметр для каждой стандартной трубы.
03
RH или LH — или оба
Оба RH для тяги фиксированной длины; один RH и один LH для регулируемой тяги, которая вращается как стяжная муфта. LH-адаптеры помечены канавками, чтобы вы не приварили две одинаковые резьбы в одну тягу.
04
Выберите исполнение
Приварной трубный адаптер (самый распространенный), регулировочная гайка бунга (встроенная регулировка длины), регулятор тяги (включая алюминиевый вариант) или приварной шестигранник под ключ, если нужны только наружные грани.
Насколько глубоко должен ввинчиваться род-энд? Общепринятое практическое правило — зацепление резьбы не менее 1–1,5 диаметра резьбы; так, род-энду 3/4-16 нужно примерно 3/4″–1-1/8″ резьбы, утопленной в адаптере. Убедитесь, что зацепление сохраняется при самом большом положении, а не только при той длине, в которой вы собрали узел на верстаке, и зафиксируйте контргайкой.
Руководство по изготовлению
Правила сварки
- 01
Сначала снимите род-энд
Это не обсуждается. Тепло сварки разрушает подшипник и PTFE-вкладыш. Выверните его до того, как зажжете дугу.
- 02
Очистите внутренний диаметр трубы и наружный адаптера
Окалина, смазочно-охлаждающая жидкость и волочильная смазка вызывают пористость. Очистите обе сопрягаемые поверхности перед сборкой.
- 03
Защитите резьбу
Вверните в адаптер расходный болт или старый род-энд на время сварки. Он работает как теплоотвод и не дает резьбе деформироваться — это дешевле, чем потом восстанавливать ее.
- 04
Прихватите в трех и более точках
Равномерно расположенные прихватки ограничивают деформацию и держат адаптер соосно в трубе.
- 05
Завершите полным проваром
Затем дайте медленно остыть в неподвижном воздухе. Не закаливайте 4130 — см. руководство по хромомолибденовым трубам по выбору присадочного прутка.
- 06
Проверьте перед сборкой
Дайте полностью остыть, затем при необходимости пройдите метчиком, если шов стянул резьбу, и проверьте соосность, чтобы род-энд не заклинивало.
Хромомолибденовые трубные адаптеры SYZ изготовлены из той же стали 4130, что и обычные рамные трубы, поэтому шов получается однородным. LH-адаптеры помечены канавками для быстрой идентификации RH/LH при сборке.
Пример подбора размера
Разобранный пример подбора
Допустим, вы собираете регулируемую тягу 4-link вокруг род-энда из хромомолибденовой стали 3/4-16 (наружная резьба), используя трубу DOM 1-1/2″ наружный диаметр × 0.120″ стенка:
- 01
Резьба адаптера = 3/4-16 UNF
Совпадает с род-эндом. Это первый фильтр в таблице.
- 02
Внутренний диаметр трубы = 1.26″
1.5″ − (2 × 0.120″) = 1.26″. В таблице 1 1/2″ наружный диаметр × 0.120 с внутренней резьбой 3/4-16 — это WTF-1208RиWTF-1208L.
- 03
Направление резьбы = по одной каждой
WTF-1208R на одном конце, WTF-1208L на другом — готовая тяга регулируется как стяжная муфта.
- 04
Под ключ = 1865-110
У круглой трубы нет граней, поэтому добавьте приварной шестигранник под ключ под трубу 1-1/2″ наружный диаметр — деталь 1865-110 — или укажите вместо него адаптеры с шестигранным корпусом.
- 05
Фиксация = контргайка на каждом конце
Выставьте длину, затем зафиксируйте оба конца контргайкой. Логика та же для любой тяги — меняются только номера резьбы и трубы.
Инженерная деталь
Типовые отказы — краткая таблица профилактики
Используйте этот компактный чек-лист перед сваркой или регулировкой узла с трубным адаптером.
| Вид отказа | Вероятная причина | Профилактика |
|---|---|---|
| Резьба заклинивает после сварки | Термическая усадка или сварка с внецентренным швом | Используйте расходный болт как теплоотвод, прихватите в трех и более точках, медленно охладите и пройдите метчиком после остывания. |
| Шов трескается или адаптер вырывается | Небрежная посадка, неполный провар или прихватки, несущие нагрузку | Согласуйте наружный диаметр адаптера с внутренним диаметром трубы и выполните кольцевой шов по корректной технологии для 4130. |
| Подшипник заклинивает | Род-энд установлен во время сварки | Снимите род-энд перед сваркой; тепло может разрушить подшипник и PTFE-вкладыш. |
| Регулировка проскальзывает или корродирует | Нет контргайки, недостаточное зацепление или контакт разнородных металлов | Зафиксируйте оба конца контргайками, сохраняйте полное зацепление резьбы и используйте правильный алюминиевый вариант для алюминиевых труб. |
Промышленное применение
Где применяются трубные адаптеры и приварные бунги
Рычаги подвески 4-link
Пара трубных адаптеров RH + LH, приваренная в каждый конец рычага, позволяет регулировать длину рычага под угол шестерни и геометрию уже после сборки автомобиля.
→ Трубные адаптеры, пара LH + RH · внедорожные применения
Рулевые тяги
Трубные адаптеры плюс приварной шестигранник под ключ дают аккуратную регулируемую рулевую тягу, которую можно настроить и зафиксировать контргайками.
→ Трубные адаптеры + шестигранник · рулевые тяги в сборе
Тяги Панара / реактивные тяги
Поперечные тяги фиксированной длины с приварными адаптерами на обоих концах — оба RH, если регулировка не нужна.
→ Трубные адаптеры, фиксированные
Регулируемые рычаги управления
Регулировочные гайки бунга или регуляторы тяги позволяют регулировать длину при сборке, не снимая род-энды с автомобиля.
→ Регулятор тяги / гайка бунга
Продольные рычаги (тесное пространство)
Исполнение приварной бунги минимизирует выступ на конце трубы — полезно, когда зазор между рычагом и рамой мал.
→ Исполнение приварная бунга
Машиностроение и легкие тяги
Алюминиевые регуляторы тяги ALBA экономят вес там, где полная прочность хромомолибденовой стали не требуется — в автоспорте, робототехнике и промышленных приводах.
→ Алюминиевый регулятор ALBA · промышленная автоматизация
Заказные программы
Кастомизация трубных вставок — четыре шага
Все, чего нет в таблице выше, изготавливается на заказ — и заказное производство здесь обычная практика. Это работает так.
01
Отправьте ваши данные
Отправьте запрос с чертежом или образцом и укажите количество — именно это позволяет нам сразу рассчитать цену, а не возвращаться с вопросами.
02
Расчет в течение одного рабочего дня
Как только мы получим детали, вы получите расчет в течение одного рабочего дня.
03
Предсерийный образец
Мы отправляем предсерийный образец на ваше подтверждение или финальную корректировку, чтобы ничего не уходило в серию без проверки.
04
Серийное производство и поставка
Мы запускаем серийное производство на основе подтвержденного образца и поставляем в срок в указанное вами место.
Заказное — это не только размеры: нестандартные резьбы, метрические размеры, особые профили корпуса и материалы помимо 4130 — углеродистая сталь, алюминий, титан. Специальные размеры доступны оптом; пришлите чертеж или образец на [email protected] или воспользуйтесь формой ниже.
FAQ
Частые вопросы
Почему нельзя приварить род-энд прямо к трубе?
Тепло сварки разрушает термообработку подшипника и плавит PTFE-вкладыш, вызывая заклинивание и потерю грузоподъемности. Сначала всегда приваривайте адаптер, а род-энд ввинчивайте после полного остывания.
В чем разница между трубным адаптером и приварным бунгом?
Трубный адаптер — это ступенчатая приварная вставка с резьбовым отверстием; приварная бунга — это заподлицо установленная резьбовая пробка внутри конца трубы. Адаптеры универсальны; бунги подходят для соединений с минимальным выступом, где зазор мал. В повседневном цеховом языке эти два слова часто взаимозаменяемы.
Какие формы корпуса доступны — круглый, шестигранный, квадратный?
Круглый — стандартный и охватывает всю таблицу размеров WTF. Шестигранные адаптеры имеют встроенные грани под ключ, кругло-шестигранный сочетает круглую сварочную площадку с шестигранным воротником, квадратный подходит под квадратную трубу, а полностью нестандартные профили изготавливаются по чертежу. Для всего нестандартного пришлите чертеж или образец.
Как определить трубные адаптеры с левой резьбой?
Левые трубные адаптеры SYZ имеют канавки на корпусе — визуальный признак левой резьбы в отличие от правой, что важно для регулируемых тяг, где приварка двух одинаковых адаптеров в одну тягу означает начинать заново.
Из какого материала изготавливаются трубные адаптеры?
Трубные адаптеры изготовлены из хромомолибденовой стали 4130 (опционально углеродистая сталь), поэтому свариваются однородно с обычными рамными трубами. Регулировочные гайки бунга — хромомолибденовая сталь с серебристым цинковым покрытием. Регуляторы тяги выпускаются из углеродистой стали (LBA), термообработанной хромомолибденовой стали (LBAX) или черного анодированного алюминия (ALBA). Приварные шестигранники под ключ — углеродистая сталь. Алюминий и титан доступны как заказные материалы.
Доступны ли метрические трубные адаптеры?
Да. Опубликованная таблица WTF — в дюймах, а линейка регуляторов тяги включает размер M10×1.50. Метрические трубные адаптеры и другие метрические резьбы производятся под заказ — пришлите резьбу, наружный диаметр и стенку трубы, а также количество.
Сколько зацепления резьбы нужно род-энду?
Общее практическое правило — не менее 1–1,5 диаметров резьбы, то есть примерно 3/4–1-1/8 дюйма зацепления для род-энда 3/4-16. Важно, чтобы зацепление сохранялось и при самом длинном положении регулировки, а не только в том, где узел был собран. Всегда завершайте контргайкой, а для тяг, критичных по безопасности, выбирайте размер по собственному инженерному расчету, а не по практическому правилу.
Чем регулировочная гайка бунга отличается от регулятора тяги?
Регулировочная гайка бунга — это резьбовая втулка с внутренней и наружной резьбой, работающая как стяжная муфта для регулировки длины — несколько деталей серии сочетают правую и левую резьбы в одном корпусе. Регулятор тяги — это регулятор с внутренней и наружной резьбой (наружная левая, внутренняя правая), предлагаемый в углеродистой стали, хромомолибденовой стали или алюминии.
Можно ли использовать трубные адаптеры с алюминиевыми трубами?
Для алюминиевых труб нужны алюминиевые адаптеры, так как сварка стали с алюминием не является стандартной практикой, либо резьбовое крепление вместо сварки. Регулятор тяги ALBA — стандартный алюминиевый вариант, а заказные алюминиевые адаптеры могут быть изготовлены по чертежу.
Как избежать деформации резьбы при сварке?
Вверните в адаптер расходный болт или старый род-энд на время сварки — он служит теплоотводом и держит отверстие. Прихватите равномерно в трех и более точках для контроля деформации, дайте узлу медленно остыть, затем пройдите метчиком, если резьба стянулась.
Можете ли вы изготовить размер, которого нет в таблице?
Да — специальные размеры доступны оптом. Пришлите чертеж или образец с указанием количества: вы получите расчет в течение одного рабочего дня, а затем предсерийный образец для подтверждения перед запуском партии.
Наши преимущества
Почему выбирают SYZ Rod Ends
Мы — производитель решений в области приварных трубных адаптеров и трубных вставок, специализирующийся на разработке и производстве высококачественных трубных вставок и адаптеров. Многолетний опыт воплощен в долговечных, точных и адаптируемых изделиях, поставляемых по всему миру для автомобилестроения, промышленного оборудования и автоспортивного производства. Постоянные инновации и строгий контроль качества удерживают каждое изделие на уровне стандарта — наша цель быть долгосрочным партнером, который повышает характеристики вашего изделия и экономику вашего производства, а не разовым поставщиком.
Всё остальное для тяги

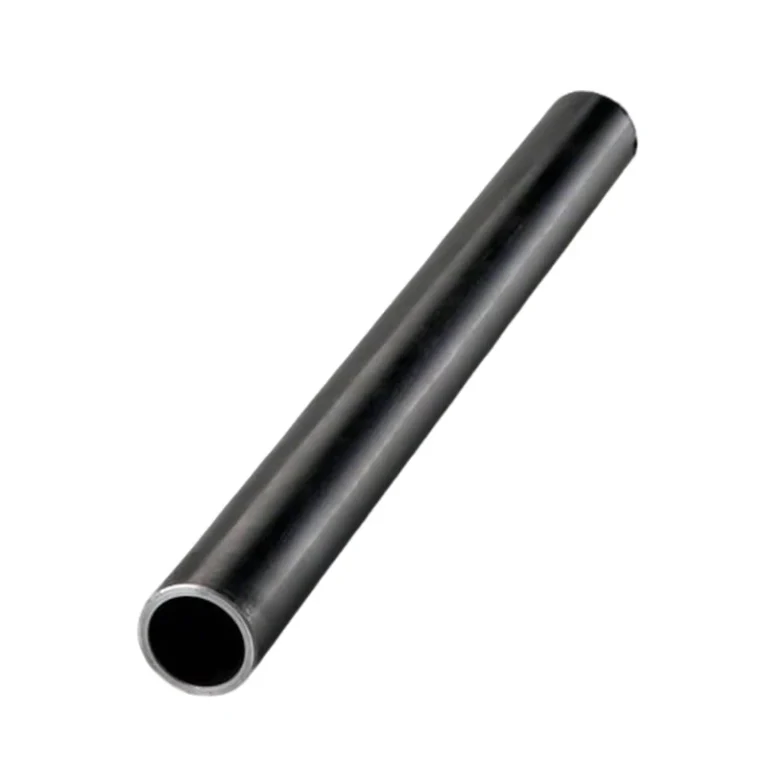

Трубы DOM из хромомолибденовой стали
Труба 4130, нарезанная в размер, 23 стандартных размера с расчетным внутренним диаметром
Род-энды из хромомолибденовой стали
Хромомолибденовые (4130) heim joints для ввинчивания с обоих концов
Контргайки
Фиксация регулировки длины, RH и LH, дюймы и метрика
Стяжные муфты и шестигранные штанги
Регуляторы RH/LH для тяг с регулируемой длиной
Тяги рычагов
Полностью собранные тяги, изготовленные под вашу длину
Проставки для род-эндов
Уменьшение отверстия, компенсация ширины, увеличение угла несоосности
Стаканы uniball
Приварные корпуса для uniball и конструкций с большой несоосностью
Трубные хомуты
Хомуты с замком по внутреннему и наружному диаметру для трубных соединений

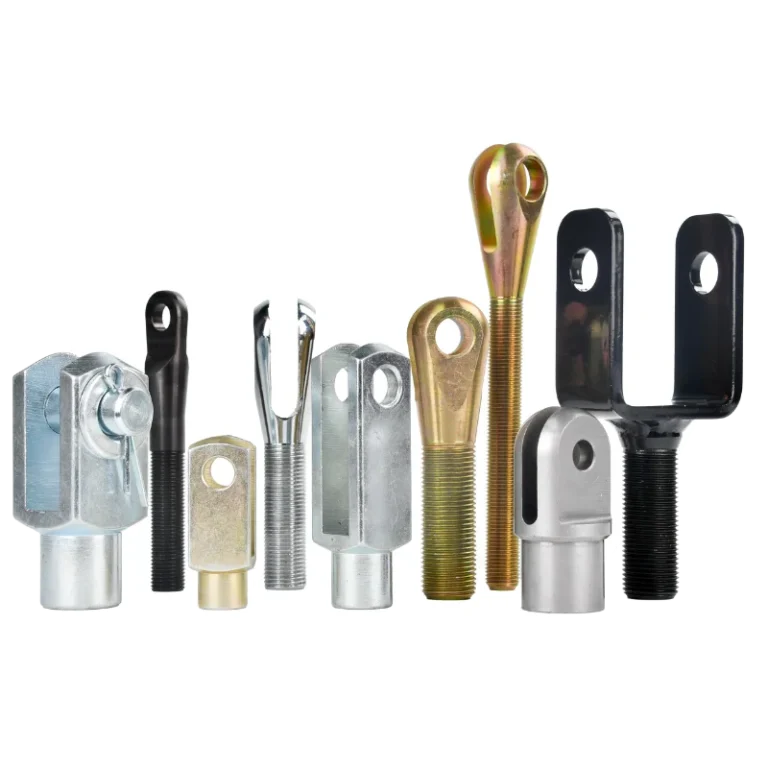

Вилки и род-энды с вилкой
Вильчатые наконечники для шарнирных тяг
Все род-энды и heim joints
22 серии: хромомолибденовая, углеродистая, нержавеющая сталь и алюминий
Инженерные инструменты
Калькуляторы для этого семейства продуктов
Проверьте длину зацепления для нагруженных резьбовых соединений.
Оцените сжатые элементы на гибкость и риск потери устойчивости.
Проверьте пределы давления и скорости для выбора подшипника скольжения.
Оцените натяг прессовой посадки для подшипника и корпуса.
Руководства для покупателей
Руководства по трубным адаптерам и приварным бунгам
Выберите резьбу, профиль корпуса, наружный диаметр трубы и метод сварки.
Сравните внутренние/наружные резьбы для регулируемых тяг.
Добавьте грани для сборки и регулировки длины.
Ознакомьтесь с вариантами регуляторов из углеродистой, хромомолибденовой стали и алюминия.
Прямые поставки с завода
Отправьте запрос на трубную вставку / адаптер
Оставьте детали вашего запроса — артикулы, резьбу, наружный диаметр и стенку трубы, количество — и мы ответим в течение 24 часов с ценами и сроками.
