Хромомолибденовая сталь
АвтоспортКорпуса из стали 4130 с термообработкой для максимальной прочности и усталостной стойкости. Идеальны для гоночной подвески, рулевого управления и высокоударных нагрузок.
Сферические род-энды напрямую с завода — дюймовые и метрические
Род-энды и
Heim jointы
Род-энд — также называемый heim joint или rose joint — это резьбовой сферический подшипник, несущий тягово-толкающую нагрузку и допускающий угловое смещение. SYZ производит 22 серии род-эндов и более 530 дюймовых и метрических размеров из стали 4130, углеродистой стали, нержавейки 304 и алюминия 7075-T6.
22 Серии
Основные серии род-эндов
530+ размеров
Дюймы и метрика
1/8″ – 2″
Диапазон отверстий · M3–M50
2 / 3-составные
PTFE или металл-металл
Сертификаты на материалы
От образца до полного контейнера
Термообработка и проверка партий
Перекрестные ссылки FK · QA1 · Aurora
Прямые поставки с завода
Обзор
Что такое род-энд (heim joint)?
A род-энд — это механический шарнир на конце управляющих штанг, тяг и рулевых систем. Сферический шарик запрессован в корпус с цельной резьбовой шейкой (наружная) или резьбовым отверстием (внутренняя). Шарик поворачивается, компенсируя угловое смещение, а нагрузка передается вдоль оси штанги.
Как реально работает род-энд: Шарик поворачивается в обойме корпуса, компенсируя угловое смещение (род-энд «наклоняется»), передавая растяжение или сжатие вдоль оси штанги. Два фактора определяют рабочие пределы: обойма/вкладыш (как скользит шарик: смазанный металл, самосмазывающийся PTFE, нейлон или бронза) и геометрия корпуса (насколько он наклоняется, пока шейка не упрется в корпус, то есть угол несоосности). Большинство отказов в эксплуатации связаны с занижением нагрузки, неправильным вкладышем для среды или превышением угла несоосности.
Синонимы терминологии
В технических спецификациях — род-энд , в североамериканском обиходе — heim joint , в Великобритании и Содружестве — rose joint . Все обозначают одно и то же устройство.
Факторы производительности
Пределы подвижности определяются статической радиальной грузоподъемностью, максимальным углом несоосности, типом вкладыша (трение/обслуживание) и спецификацией резьбы.
Пределы и подвижность
Материал обоймы и зазор корпуса определяют пределы нагрузки и наклона. Выбирайте по пыли, влаге и движению среды.
Семейства материалов
Выбор по материалу
Род-энды SYZ охватывают четыре основных семейства материалов. Выберите семейство по главному критерию, а детали серий смотрите на его странице.
| Материал | Прочность / запас нагрузки | Вес | Коррозионная стойкость | Лучше всего для |
|---|---|---|---|---|
| Хромомолибден (4130) | Максимальная | Умеренный | Требует покрытия (цинк/воронение) | Внедорожник, автоспорт, 4-Link, высокоударное рулевое |
| Углеродистая сталь | Высокая | Умеренный | Оцинкованная | Промышленное оборудование, сельхозтехника, общие тяги |
| Нержавейка (корпус 304 / шарик 440C) | Умеренно-высокая | Умеренный | Максимальная | Морская среда, мойка, пищепром, химия, улица |
| Алюминий 7075-T6 | Умеренная (вес в приоритете) | Самый низкий | Анодированная (умеренная) | Гонки, робототехника, БПЛА, тяги с критичным весом |
Алюминий 7075
ЛегкийКорпуса из аэрокосмического алюминия 7075-T6 с цветным анодированием. Вес — 1/3 от стали для гонок, робототехники и управляющих тяг БПЛА.
Углеродистая сталь
ПромышленностьЭкономичные корпуса из углеродистой стали вплоть до тяжелой промышленности. Идеальны для общих тяг, сельхозтехники, конвейеров и промоборудования.
Нержавеющая сталь
МойкаКорпуса из нержавейки 304 с шариками 440C, плюс бронзовые обоймы и спецварианты. Для морской, пищевой и моечной среды.
Хромомолибден (4130): Идеален для высокоударных и высокоцикловых нагрузок (рулевое, гоночная подвеска), где требуется максимальный усталостный ресурс.
Углеродистая сталь: Надежный и экономичный выбор для умеренных нагрузок в общих тяговых, машинных и сельхоз механизмах.
Нержавеющая сталь: Основной выбор для коррозионной стойкости в морской среде, пищевых моечных системах и при химическом воздействии.
Алюминий 7075-T6: Снижает неподрессоренную массу для гонок, дронов и робототехники, где снижение подвижного веса первостепенно.
Каталог серий
Найти серию род-эндов по материалу
29 серий род-эндов в одном клике, включая семейство гидроцилиндров HCR. Фильтруйте по материалу и откройте страницу серии для отверстия, резьбы, нагрузки, вкладыша и перекрестных ссылок.
Хромомолибден · Род-энды XM / XF →
Откройте размеры, спецификации и перекрестный поиск.
Хромомолибден · Род-энды JMX(-T) / JFX(-T) →
Откройте размеры, спецификации и перекрестный поиск.
Хромомолибден · Род-энды HJMX(-T) →
Откройте размеры, спецификации и перекрестный поиск.

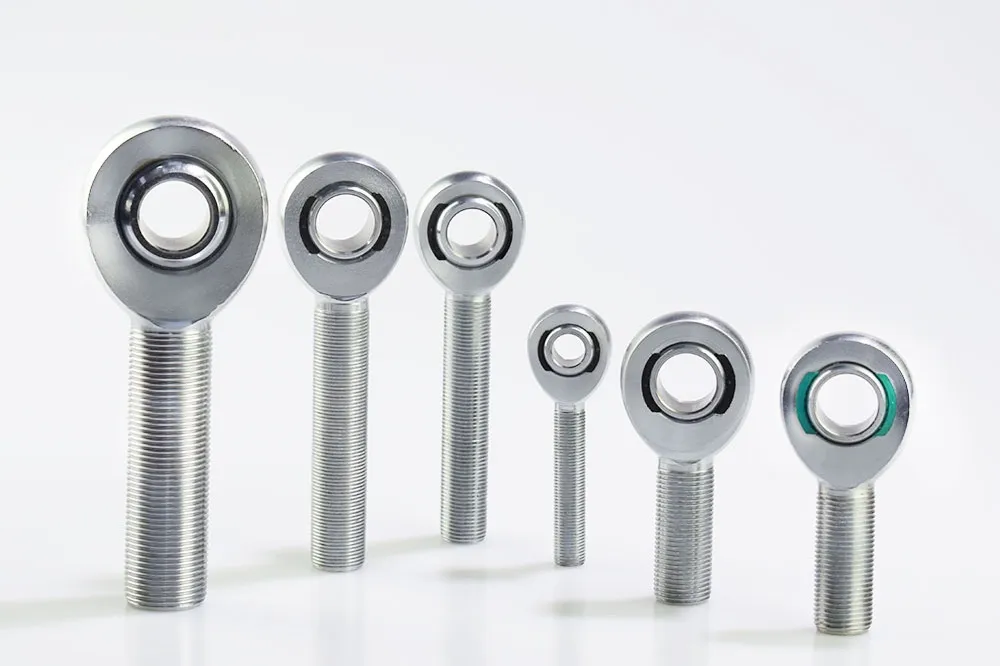

Хромомолибден · Род-энды XM-C →
Откройте размеры, спецификации и перекрестный поиск.
Хромомолибден · Род-энды XM-JMX-OS →
Откройте размеры, спецификации и перекрестный поиск.
Хромомолибден · Род-энды JMX-M / JFX-M →
Откройте размеры, спецификации и перекрестный поиск.

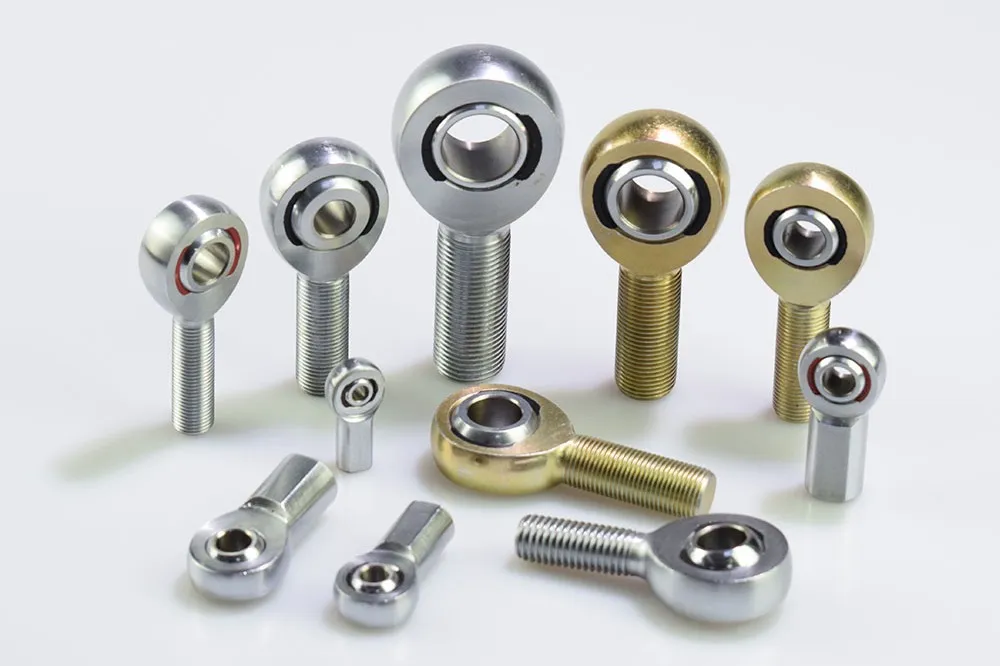

Хромомолибден · Род-энды MXM / MXF →
Откройте размеры, спецификации и перекрестный поиск.
Углеродистая сталь · Род-энды CM / CF →
Откройте размеры, спецификации и перекрестный поиск.
Углеродистая сталь · Род-энды JM(-T) / JF(-T) →
Откройте размеры, спецификации и перекрестный поиск.
Углеродистая сталь · Род-энды EXM / EXF →
Откройте размеры, спецификации и перекрестный поиск.
Углеродистая сталь · Род-энды CM-M / CF-M →
Откройте размеры, спецификации и перекрестный поиск.

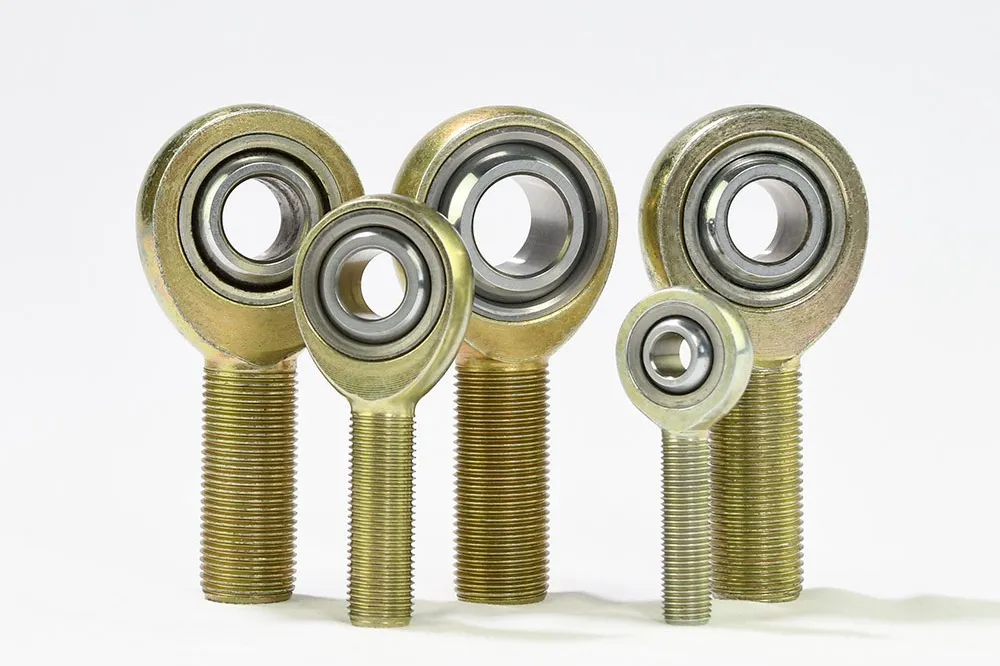

Углеродистая сталь · Род-энды JM-M / JF-M →
Откройте размеры, спецификации и перекрестный поиск.

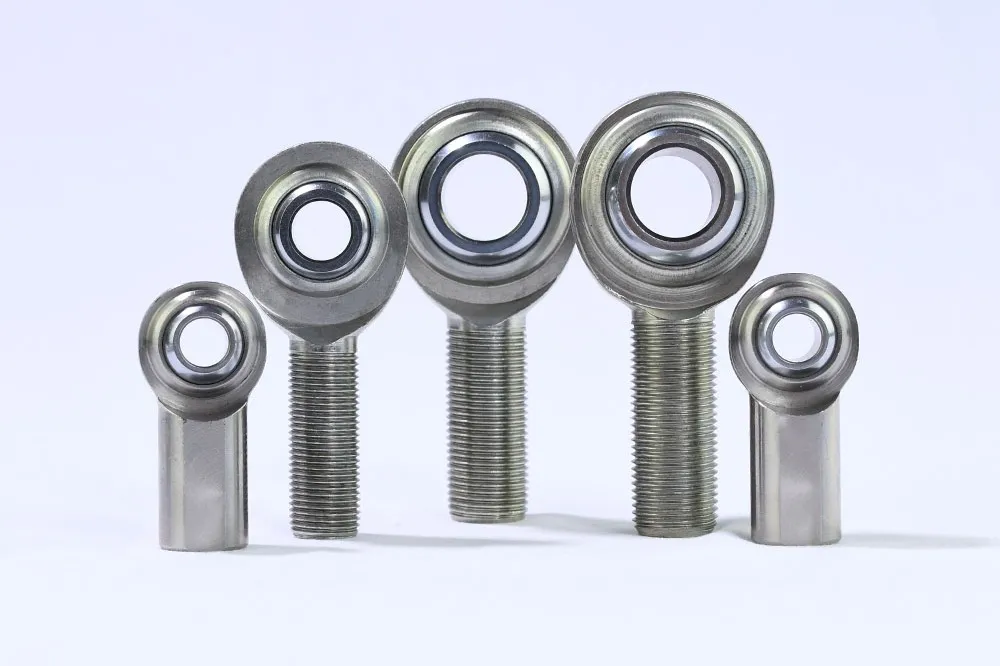

Нержавейка · Род-энды SCM-T / SCF-T →
Откройте размеры, спецификации и перекрестный поиск.
Нержавейка · Род-энды SCM-MT / SCF-MT →
Откройте размеры, спецификации и перекрестный поиск.

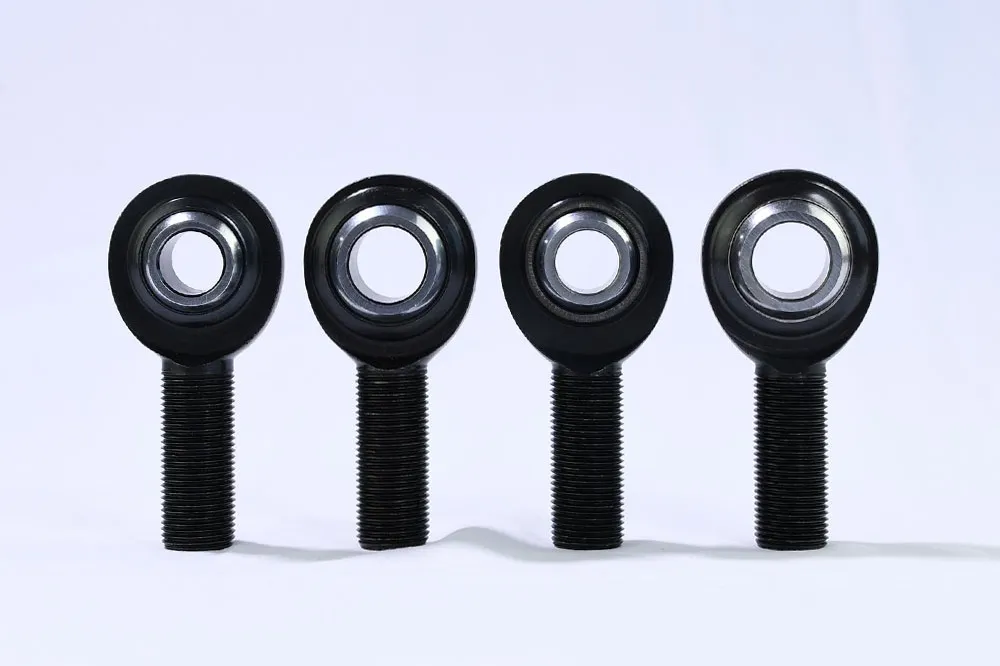

Спецсерия · Род-энды PCM(-T) →
Откройте размеры, спецификации и перекрестный поиск.

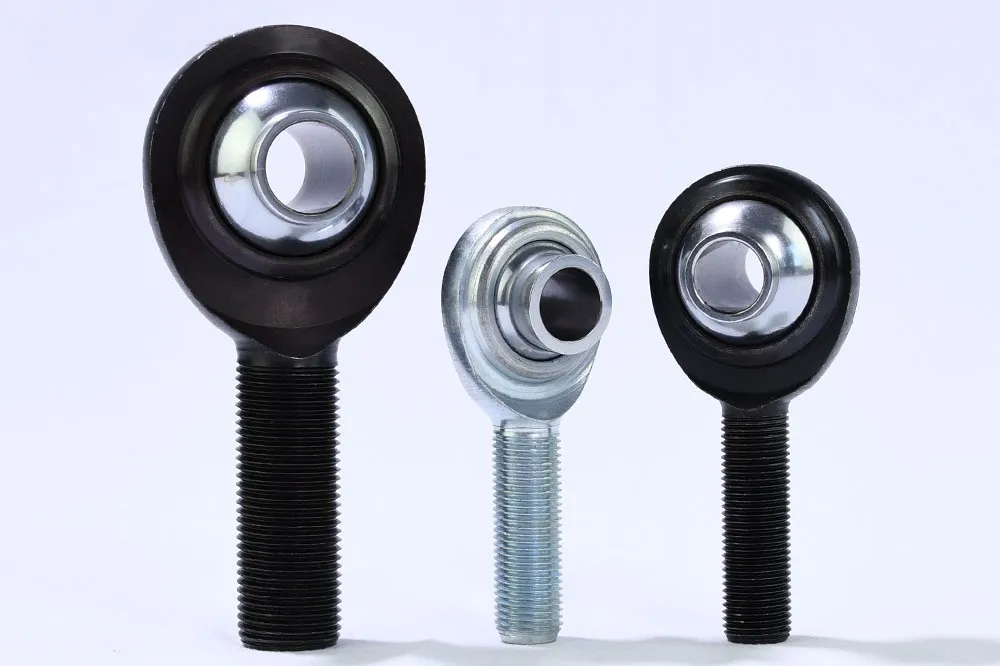

Спецсерия · Род-энды PCYM-T / PCYF-T →
Откройте размеры, спецификации и перекрестный поиск.
Спецсерия · Род-энды VM / VF →
Откройте размеры, спецификации и перекрестный поиск.
Спецсерия · Род-энды PM / PF →
Откройте размеры, спецификации и перекрестный поиск.

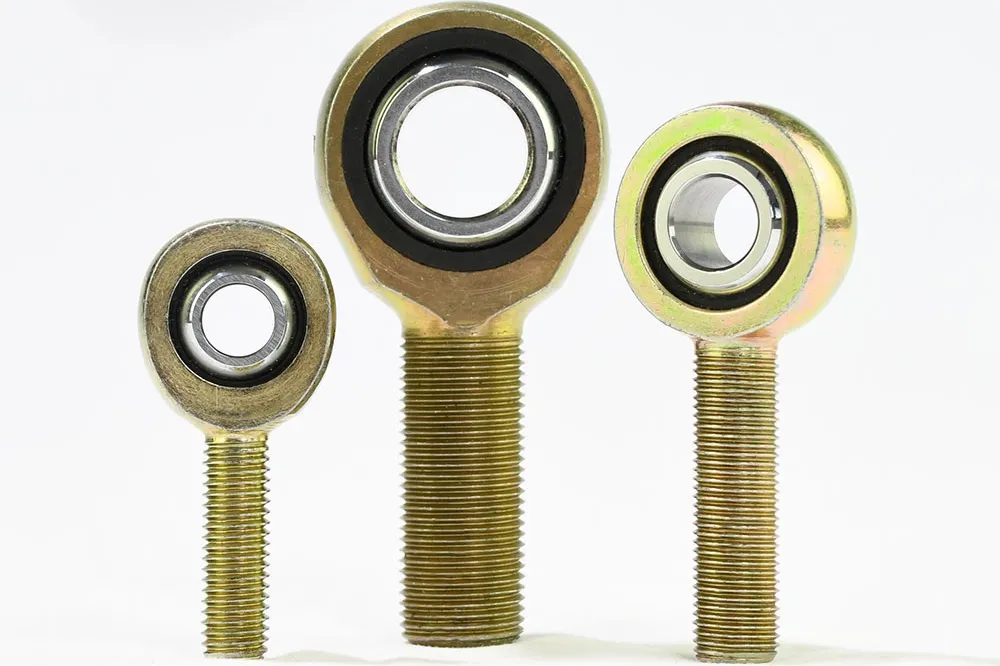

Спецсерия · Род-энды MPM / MPF →
Откройте размеры, спецификации и перекрестный поиск.

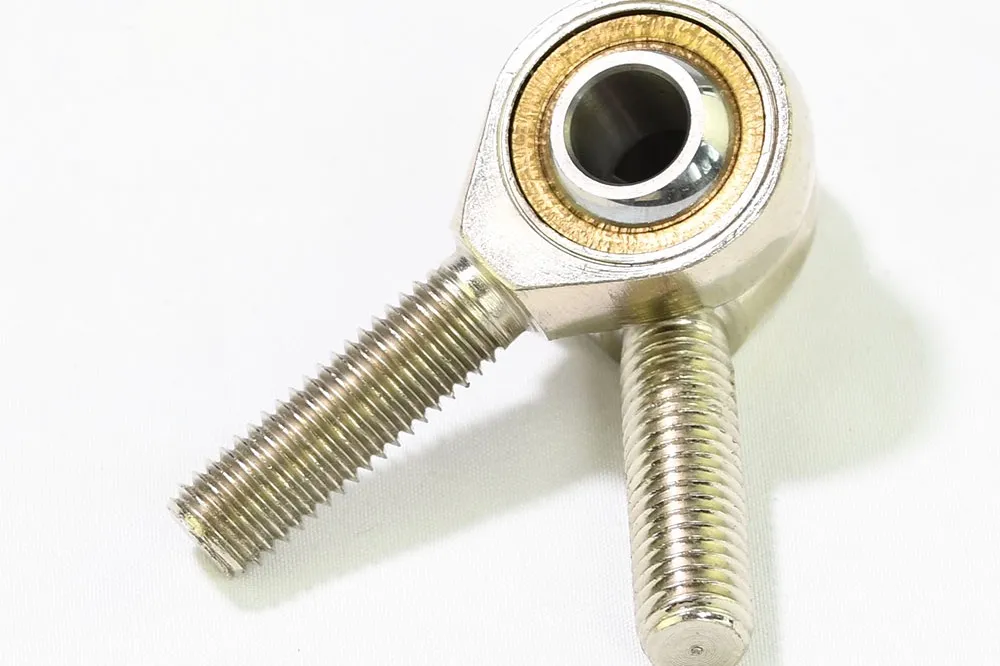

Спецсерия · Род-энды SA-TK / SI-TK →
Откройте размеры, спецификации и перекрестный поиск.
Алюминий · Род-энды ALJM(-T) / ALJF(-T) →
Откройте размеры, спецификации и перекрестный поиск.

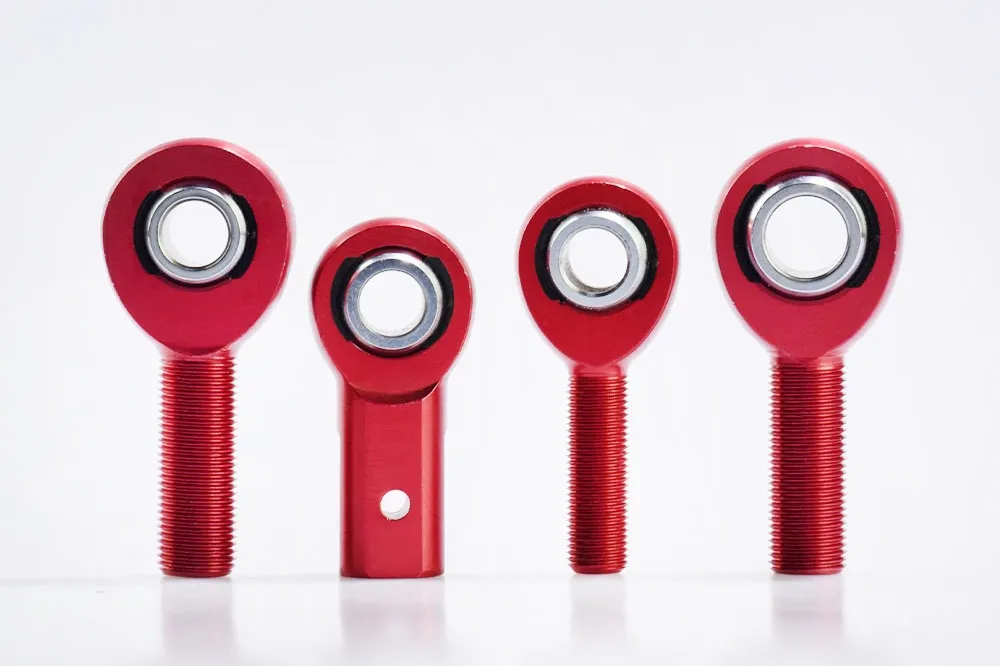

Алюминий · Род-энды AM / AF →
Откройте размеры, спецификации и перекрестный поиск.
Углеродистая сталь · Род-энды HCR10C →
Откройте размеры и выбор спецификаций.

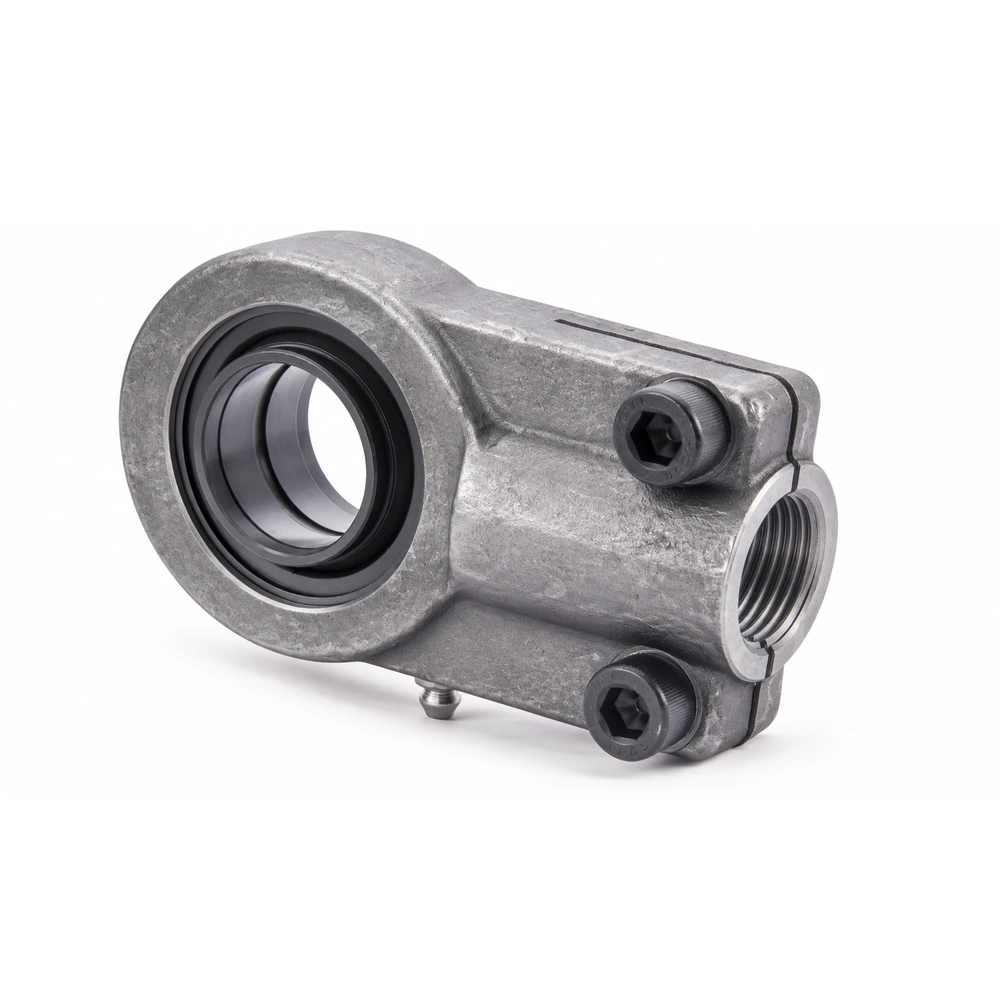

Углеродистая сталь · Род-энды HCR12CE →
Кованая C45 / AISI 1045, опция GS400. Откройте размеры и выбор спецификаций.

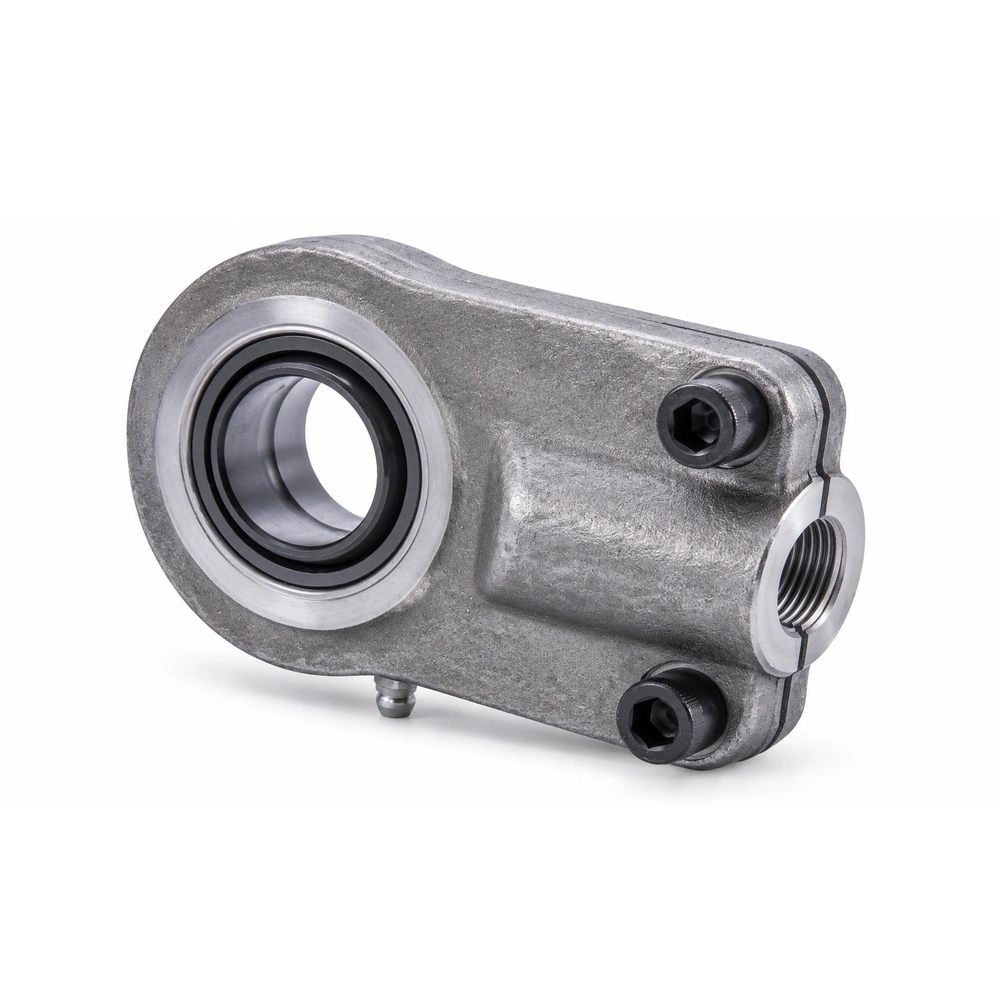

Углеродистая сталь · Род-энды HCR12S →
Откройте размеры и выбор спецификаций.

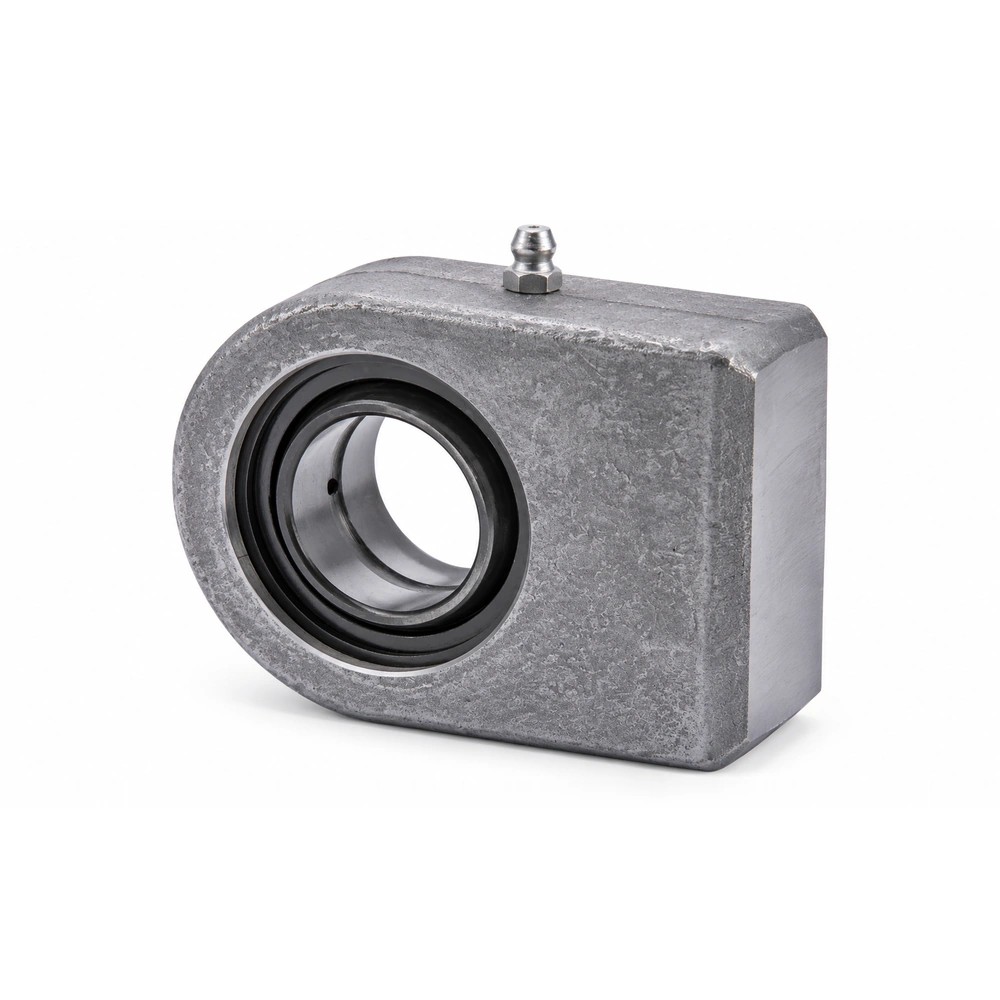

Углеродистая сталь · Род-энды HCR15N →
Откройте размеры и выбор спецификаций.

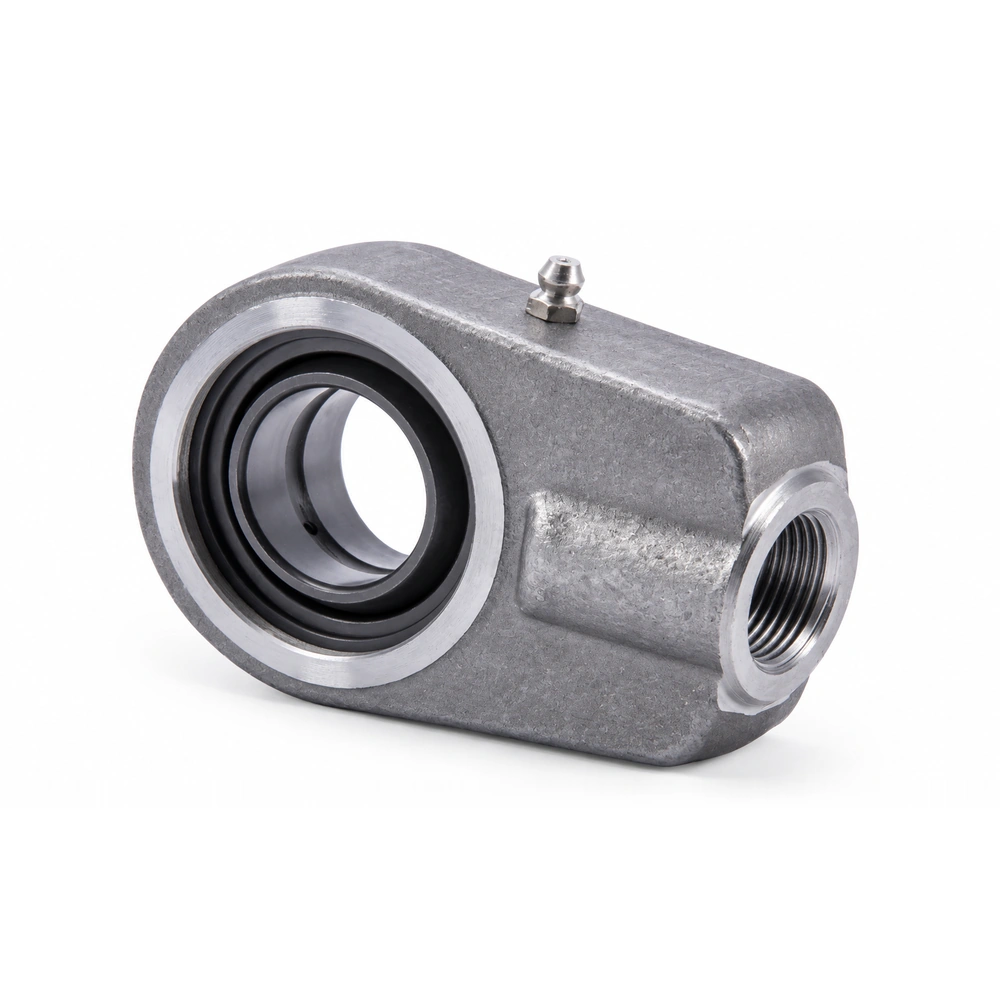

Углеродистая сталь · Род-энды HCR20N →
Кованая C45 или корпус GS400. Откройте размеры и выбор спецификаций.
Углеродистая сталь · Род-энды HCR20U →
Кованая C45 или корпус GS400. Откройте размеры и выбор спецификаций.

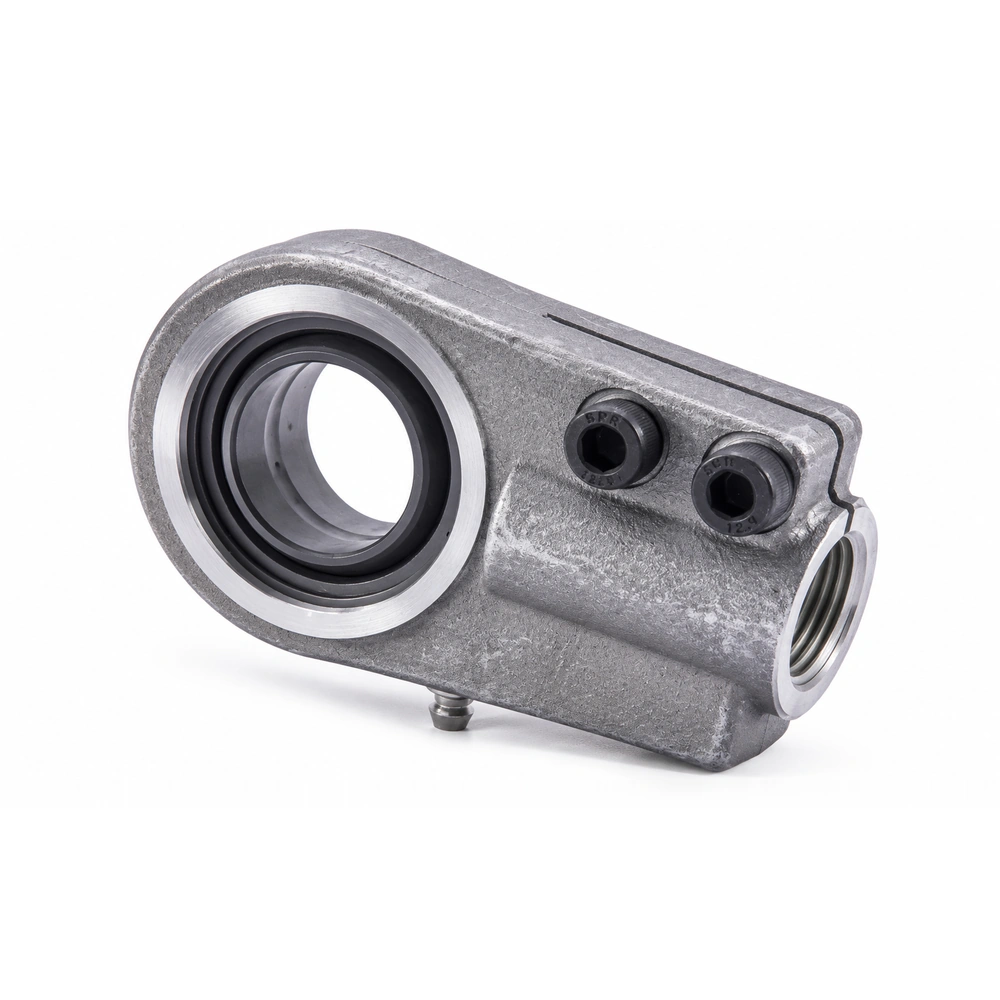

Углеродистая сталь · Род-энды HCR25D →
Корпус из высокопрочного чугуна GS400. Откройте размеры и выбор спецификаций.
Конструкция и вкладыши
2-составные или 3-составные — в чем разница?
Выберите конфигурацию в соответствии с допусками и бюджетом обслуживания. Каждая серия доступна с наружной и внутренней резьбой в правом и левом исполнении.
2-составная конструкция
Шарик запрессовывается непосредственно в корпус. Более простая и экономичная конструкция для общих промышленных, сельскохозяйственных и легких тяг.
Примеры: XM/XF, CM, AM/AF, SCM, EXM, PM/PF, PCM
3-составная конструкция
Отдельная вставная обойма удерживает шарик в корпусе. Это обеспечивает более жесткие допуски шарик-обойма и более высокую радиальную грузоподъемность на диаметр отверстия, с опциональными самосмазывающимися PTFE-вкладышами.
Примеры: семейство JMX/JFX, JM/JF, ALJM
Выбор вкладыша и смазки
| Тип вкладыша | Потребность в смазке | Лучше всего для | Примеры серий |
|---|---|---|---|
| С PTFE-вкладышем | Самосмазывающийся, без обслуживания | Высокий цикл, герметичные узлы, чистые среды | JMX-T, CM-T, SCM-T |
| Металл-металл (обойма из легированной/углеродистой стали) | Требует периодической набивки смазки | Высокие статические/ударные нагрузки, пыльные или загрязненные среды | COM, JM, JMX (без -T) |
| Литьевой армированный нейлон + PTFE | Самосмазывающийся, без обслуживания | Тяги с умеренной нагрузкой и низким коэффициентом трения | XM/XF, AM/AF, EXM, MXM |
| Спеченная пропитанная маслом бронза | Самосмазывающийся | Общие машины и легкая промышленная среда | VM/VF, SA-TK |
| Полиуретан / Дельрин (восстанавливаемый) | Самосмазывающийся | Внедорожные шарниры с поглощением ударов | Восстанавливаемый flex joint |
Чек-лист выбора
Как выбрать за 5 шагов
Обеспечьте надежность тягового узла, проверив этот базовый чек-лист перед заказом.
01
Грузоподъемность
Оцените максимальную статическую радиальную нагрузку (постоянная + динамическая + удар). Выберите корпус с запасом прочности (обычно ≥1,5×; 2–3× для сильных ударов).
02
Соответствие резьбы
Согласуйте шаг и стандарт резьбы. Дюймы используют UNF (мелкая резьба); метрика — ISO. Подтвердите правое/левое исполнение для стяжных муфт.
03
Соосность отверстия
Выберите размер отверстия под монтажный болт. Диаметры пальцев — от 3/16″ до 2″ и от M3 до M30+ по всему каталогу SYZ.
04
Материал корпуса
Коррозия → нержавейка; вращающаяся масса/вес → алюминий 7075; тяжелые удары и подвеска → хромомолибден 4130; экономично → углеродистая сталь.
05
Материал вкладыша
Смазываемая доступная тяга → металл-металл; герметичная/необслуживаемая → PTFE; высокоподвижный внедорожник → восстанавливаемый полиуретановый flex joint.
Помощь в подборе размеров
Наши инженеры могут выполнить перекрестный поиск или расчеты. Свяжитесь с нашей командой напрямую для подбора размеров.
Типичные ошибки проектирования: Указывать род-энд только по размеру резьбы, игнорируя радиальную грузоподъемность; выбирать металл-металл там, где доступ для смазки затруднен; монтировать незащищенную углеродистую сталь на улице; и превышать максимальный угол несоосности (это гнет шейки и трескает корпуса).
Отрасли и оборудование
Где применяются род-энды SYZ
Внедорожник и автоспорт
Базовые шарниры для гоночной подвески и рулевого управления. 4-link системы, тяги Панара, тяги стабилизатора, рулевые колонки.
Рекомендуется: 3-составные JMX(-T) из хромомолибдена или PCM с большим углом несоосности.
Промышленная автоматизация
Тяги для упаковочных машин, конвейеров, пневмо-/гидроцилиндров, актуаторов и систем захвата.
Рекомендуется: серии CM из углеродистой стали, JM или нержавеющие SCM.
Сельхозтехника и тяжелый режим
Тяжелые сельхозорудия, штоки комбайнов/пресс-подборщиков, навески тракторов и монтаж тяжелых цилиндров.
Рекомендуется: смазываемые COM или серии JM/JF из углеродистой стали.
Морская и коррозионная среда
Рулевые тяги руля, тяги дросселя, подъемники люков, палубное оборудование и актуаторы наклона, подверженные соленой воде и моечной химии.
Рекомендуется: нержавеющие SCM-T/SCF-T или COM-SS сферические подшипники.
Аэрокосмос и робототехника
Беспилотные летательные аппараты (БПЛА), робототехника, индивидуальные тренажеры движения и узлы с критичным весом, требующие высокой подвижности.
Рекомендуется: серии ALJM или AM/AF из алюминия 7075-T6.
Перекрестные ссылки на конкурентов
Полные серии и перекрестные ссылки
SYZ производит 57 серий спецификаций в дюймовом и метрическом исполнении. Откройте страницу соответствующей категории, чтобы изучить все серии и воспользоваться динамическим инструментом перекрестного поиска по конкурентам.
Серии хромомолибдена (4130)
XM/XF · JMX(-T)/JFX(-T) · JMX-M/JFX-M · MXM/MXF · XM-C · HJMX(-T) · XM-JMX-OS
Перейти в хаб хромомолибдена →
Серии углеродистой стали
CM(-T)/CF(-T) · CM-M/CF-M · JM(-T)/JF(-T) · JM-M/JF-M · EXM/EXF · PM/PF · VM/VF · SA-TK/SI-TK · MPM/MPF
Перейти в хаб углеродистой стали →
Серии алюминия 7075-T6
AM/AF · ALJM(-T)/ALRSM(-T)/ALJF(-T)
Перейти в хаб алюминия →
Серии нержавейки и спецсерии
SCM-T/SCF-T · SCM-MT/SCF-MT · PCM(-T) · PCYM-T/PCYF-T · VM/VF · PM/PF · MPM/MPF · SA-TK/SI-TK
Перейти в хаб нержавейки →
Наши преимущества
Почему стоит выбрать SYZ в качестве поставщика
Прямые заводские цены
Прямая работа с производителем исключает дилерские наценки, снижая затраты при крупносерийном производстве.
Специализированная техническая направленность
Сферические подшипники и род-энды — наша основная специализация, обеспечивающая глубокий металлургический контроль и стабильность партий.
Полная продуктовая матрица
Один источник: 57 серий спецификаций, более 1 200 различных артикулов — стандартные, метрические и специальные конструктивные исполнения.
Авторитетные перекрестные ссылки
Динамический подбор запчастей, соответствующих спецификациям FK, QA1, Aurora, Alinabal и Midwest Control.
Масштабирование от прототипа к серии
Пробные заказы приветствуются для проверки сборочных зазоров с плавным переходом к полноконтейнерным поставкам для крупносерийных OEM-требований.
FAQ
Частые вопросы
В чем разница между род-эндом и сферическим подшипником?
Род-энд — это готовый узел: сферический подшипник в корпусе с цельной резьбовой шейкой или отверстием, готовый для ввинчивания в тягу. Сферический подшипник — только элемент шарик-кольцо, его сначала нужно запрессовать в корпус. SYZ производит оба варианта.
Что означает «с PTFE-вкладышем»?
PTFE-вкладыш приклеивается между шариком и обоймой, исключая контакт метал-металл и обеспечивая самосмазывающуюся, необслуживаемую работу с низким трением. Это выбор по умолчанию, когда узел герметичен, трудно смазывается или должен работать чисто.
Какой род-энд выбрать — с наружной или внутренней резьбой?
Род-энды с наружной резьбой ввинчиваются в резьбовое отверстие, трубчатый адаптер или стяжную муфту — это самый распространенный тип. Внутренняя резьба принимает резьбовую шпильку, болт или род-энд с наружной резьбой. Каждая серия SYZ доступна в обоих вариантах.
Какой стандарт резьбы используют род-энды SYZ?
Дюймовые род-энды используют мелкую резьбу UNF для стойкости к вибрациям; метрические — резьбу ISO. Доступны левые исполнения для стяжных муфт и регулируемых узлов.
Как подобрать аналог SYZ для детали FK, QA1 или Aurora?
На каждой странице спецификаций серии есть инструмент перекрестного поиска, перечисляющий конкурирующие бренды, которые SYZ сопоставляет с этой серией: FK, QA1, Aurora, Alinabal и Midwest Control. Ищите по артикулу конкурента, чтобы найти аналог SYZ.
Делаете ли вы род-энды на заказ?
Да. SYZ может изготавливать нестандартные резьбы, специальные материалы, кастомные размеры корпуса и вкладыши. Пришлите чертеж или артикул конкурента для оценки.
Можно ли использовать род-энды в непрерывном вращении?
Нет. Род-энды рассчитаны на колебательное и угловое движение и статическое позиционирование. Непрерывные обороты перегревают и изнашивают подшипник; вместо этого используйте шариковый или роликовый подшипник.
Что такое угол несоосности?
Это максимальное угловое отклонение до упора шейки или корпуса. Серии большого угла несоосности SYZ (PCM, PCYM, HJMX) и дистанционные втулки увеличивают угол. Превышение гнет шейку или трескает корпус.
Как измерить heim joint?+
Запишите диаметр отверстия или шарика, ширину корпуса, шейку или внутреннюю резьбу, шаг резьбы и направление (правое/левое). Для замены пришлите артикул или фото с размерами.
Каковы MOQ и срок поставки?+
Типовые производственные заказы — 100–300 шт. со стандартным сроком около 25 дней. Образцы обычно доступны за 20 дней; уточните актуальный график в вашем расчете.
Допускаются ли heim jointы на дорогах общего пользования?+
Законность зависит от транспортного средства, юрисдикции и применения (рулевое или подвеска). Для дорожных переделок проверьте конструкцию и местные правила до установки.
