Серия VM / VF — 3-составные род-энды с бронзовой обоймой
Серии VM и VF
3-составные род-энды с бронзовой обоймой
3-составная конструкция · обойма из спеченной пропитанной маслом бронзы · корпус из углеродистой стали с желтым цинкованием
8
Варианты род-эндов с наружной резьбой
8
Варианты род-эндов с внутренней резьбой
Совместимость с брендами
Перекрестный поиск
Полный диапазон спецификаций
Поиск по спецификации

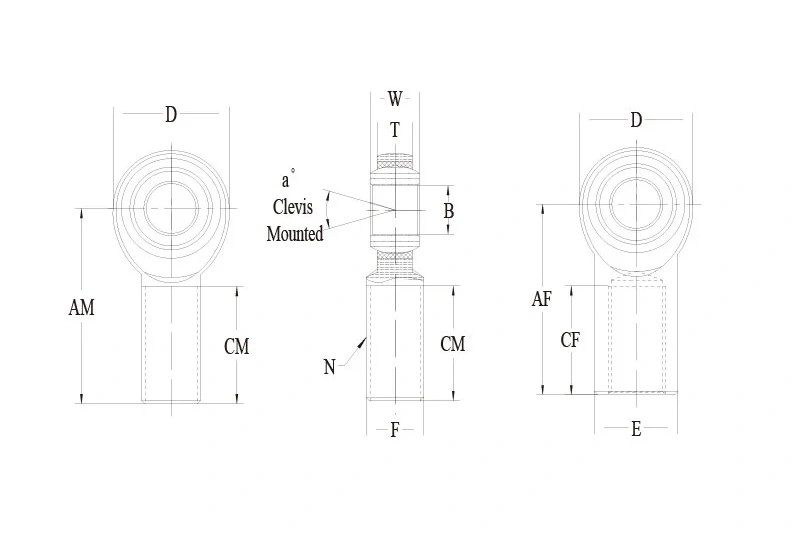

| Тип | Артикул (правая) | Артикул (левая) | B | D | N | W | T | Шарик | AM / AF | CM / CF | A° | Статич. | Вес | Кол-во | Действие | Детали |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Наружная | VMR3 | VML3 | 0.1900 | 0.625 | 10-32 | 0.312 | 0.250 | 0.437 | 1.250 | 0.750 | 13 | 1169 | 0.03 | Подробнее | ||
| Наружная | VMR5 | VML5 | 0.3125 | 0.875 | 5/16-24 | 0.437 | 0.344 | 0.625 | 1.875 | 1.250 | 12 | 2784 | 0.07 | Подробнее | ||
| Наружная | Точный выбор детали: | VML8 | 0.5000 | 1.312 | 1/2-20 | 0.625 | 0.500 | 0.937 | 2.438 | 1.500 | 12 | 6660 | 0.25 | Подробнее | ||
| Наружная | VMR12 | VML12 | 0.7500 | 1.750 | 3/4-16 | 0.875 | 0.687 | 1.312 | 2.875 | 1.750 | 14 | 11518 | 0.60 | Подробнее | ||
| Внутренняя | VFR3 | VFL3 | 0.1900 | 0.625 | 10-32 | 0.312 | 0.250 | 0.437 | 1.062 | 0.562 | 13 | 1531 | 0.04 | Подробнее | ||
| Внутренняя | VFR5 | VFL5 | 0.3125 | 0.875 | 5/16-24 | 0.437 | 0.344 | 0.625 | 1.375 | 0.750 | 12 | 3133 | 0.09 | Подробнее | ||
| Внутренняя | VFR8 | VFL8 | 0.5000 | 1.312 | 1/2-20 | 0.625 | 0.500 | 0.937 | 2.125 | 1.187 | 12 | 6660 | 0.33 | Подробнее | ||
| Внутренняя | VFR12 | VFL12 | 0.7500 | 1.750 | 3/4-16 | 0.875 | 0.687 | 1.312 | 2.875 | 1.750 | 14 | 11518 | 0.72 | Подробнее |
Технические характеристики
- Шарик: Подшипниковая сталь 52100, прецизионное шлифование, термообработка и твердое хромирование для плавного хода и износостойкости.
- Обойма: Спеченная пропитанная маслом бронза для самосмазывающейся работы и надежного ресурса 3-составной конструкции.
- Корпус: Углеродистая сталь с желтым цинкованием для защиты от коррозии и надежности в промышленной эксплуатации.
Примечания
- Доступные конфигурации шпилек: Добавьте «S» к суффиксу, например: VMR12S.
- Доступны метрические размеры: Смотрите серию SA..TK / SI..TK.
- Пресс-масленка: Доступно по запросу; добавьте «Z» к суффиксу, например: VMR8Z.
- Доступное покрытие: Опционально серебристое цинкование.
