What is the difference between a clevis rod end and a rod end bearing?

A clevis rod end uses a fork and pin for one-axis rotation. A rod end bearing uses a spherical ball for multi-axis angular misalignment. Use a clevis when the linkage moves in a fixed plane.

What does CR / CL mean for inch clevis rod ends?

CR typically indicates right-hand thread and CL indicates left-hand thread. Pairing right-hand and left-hand threaded parts allows linkage length adjustment by rotating the connecting rod.

Can SYZ supply DIN 71752 clevis joints with pins and clips?

Yes. G series clevis joints can be supplied with clevis pin, washer, cotter pin, or clevis spring pin options depending on the assembly requirement.

How should I size a clevis for my application?

Confirm the thread size and hand, clevis pin diameter, fork gap width, mating tab thickness, and load direction. If you send a drawing, SYZ can check the key dimensions before quotation.

Can you manufacture custom clevises from drawings or samples?

Yes. SYZ can produce custom clevis forks, steering clevises, weld-in clevises, yoke ends, brackets, and special threaded clevis components from drawings, samples, or target specifications.

Which materials and finishes are available?

Common options include carbon steel, chromoly steel, stainless steel, aluminum alloy, and titanium. Surface treatments include zinc plating, blackening, hard chrome, powder coating, and raw machined finish.

What are the standard production and sample timelines?

The standard planning target is 25 days for production and 20 days for samples, subject to material, finish, quantity, drawing approval, and inspection requirements.

Шарниры с пальцем на одну ось для тяг и цилиндров

Вилочные род-энды и вилочные шарниры DIN 71752

SYZ поставляет вилочные род-энды DIN 71752, вилочные шарниры и вилочные компоненты DIN 71751 для штоков цилиндров, управляющих тяг, шарнирных узлов машин и заказных вилочных узлов. Выбирайте стандартные дюймовые вилочные род-энды CR/CL, метрические вилочные шарниры серии G или пришлите нам чертеж для изготовления вилки на заказ.

Запросить расчет Сравнить серии

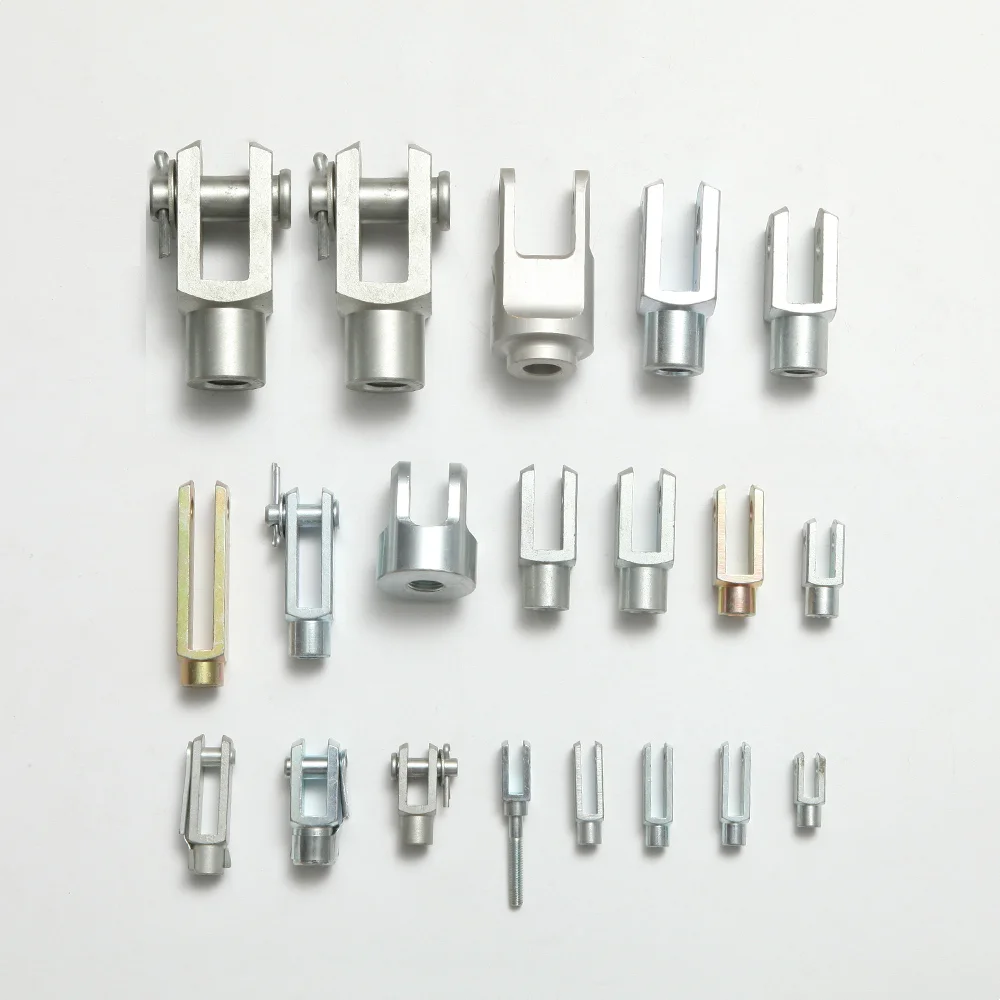

Clevis rod ends, clevis joints, and custom clevis components

Дюйм + метрика

CR/CL и серия G

Правая и левая резьба

Варианты резьбы

DIN 71752 и 71751

Метрические стандарты

12 + 49

Стандартные размеры

Сертификат ISO 9001:2015

Прямые поставки с завода

Стандартное производство 25 дней

Образцы за 20 дней

Допуски уровня OEM

Руководство по продукту

Что такое вилочные род-энды и вилочные шарниры?

Вилочный род-энд — это П-образный наконечник с проушиной вилки и поперечным отверстием. Палец вилки проходит через вилку и ответную проушину, создавая прочную ось вращения для тяг, движущихся в одной плоскости.

По сравнению со сферическим род-эндом вилочный шарнир проще, жестче и легче в сборке, когда механизму требуется движение только по одной оси. SYZ изготавливает тяговые вилки, хомутовые вилки, поворотные вилки, вилочные род-энды DIN 71752, вилки DIN 71751 и заказные вилочные детали из углеродистой стали, нержавейки, алюминия, хромомолибденовой стали или титана.

Правило выбора: Используйте вилку, когда путь нагрузки и поворотное движение остаются в одной плоскости. Используйте род-энд или шаровую опору, если ответная тяга требует углового смещения или многоосевой подвижности.

Матрица выбора

Стандартные серии вилочных род-эндов и шарниров

Выбирайте между дюймовыми вилками CR/CL или метрическими шарнирами DIN 71752 серии G, затем сверьте резьбу, отверстие пальца и размеры вилки по таблице размеров и чертежу.

Дюймовые вилочные род-энды

Вилочные род-энды CR / CL

Вилки CR и CL — это дюймовые резьбовые вилочные компоненты для регулируемых тяг, гоночной оснастки, управляющих штанг и механических узлов, требующих шарнира на одной оси с пальцем.

Материал:Углеродистая сталь, нержавейка опционально

Поверхностная обработкаПолированное цинкование или твердое хромирование

РезьбаНаружная правая / левая резьба

ПрименениеРегулируемые тяги и вилочные род-энды

Смотреть спецификации CR / CL

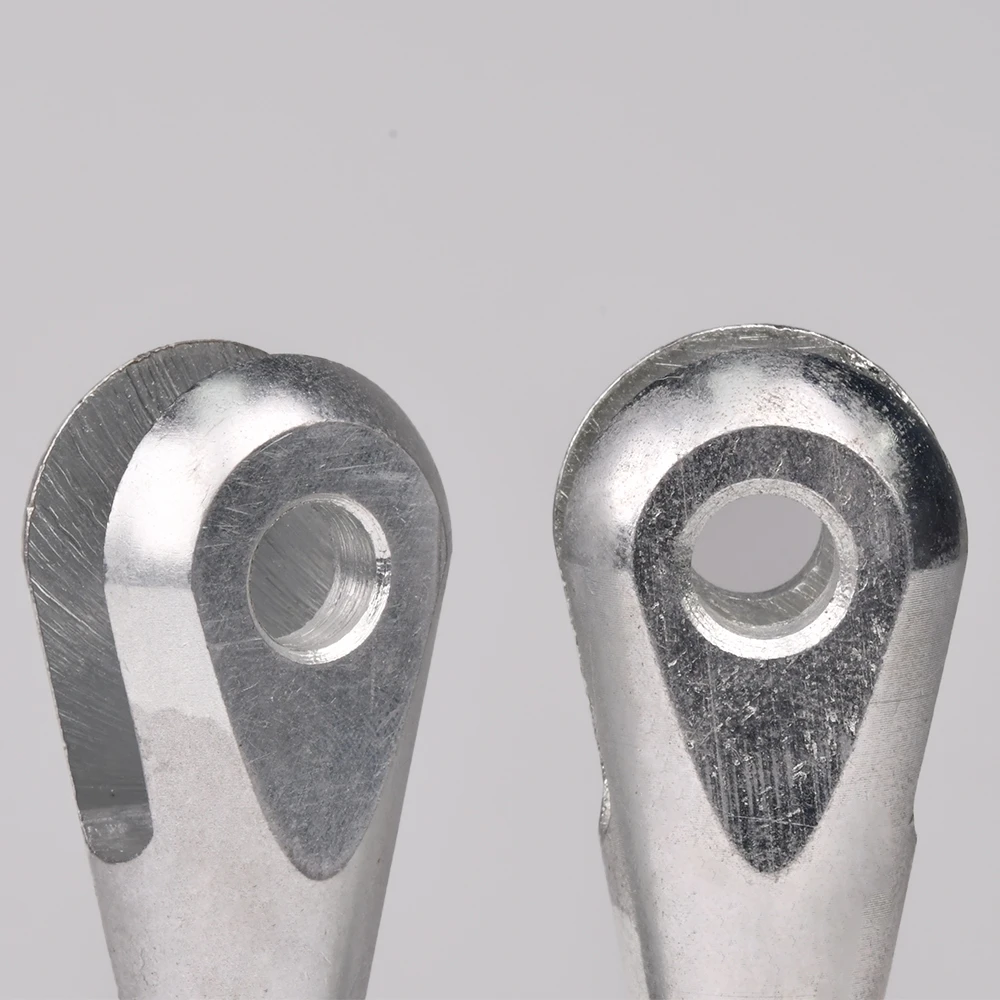

Durable zinc plated CR CL clevis linkage hardware

Таблица размеров спецификации

Редактировать
Артикул (правая резьба)	Артикул (левая резьба)	Резьба наружная 3A REF	B ДИАМ. +.005 -.000	D ДИАМ. +.010 -.010	W Ширина +.005 -.005	S Ширина +.005 -.005	A Длина +.015 -.015	C Длина +.062 -.031
CR4-5	CL4-5	5/16-24	0.2500	0.875	0.625	0.188	2.250	1.250
CR5-5	CL5-5	5/16-24	0.3125	0.875	0.625	0.188	2.250	1.250
CR5-6	CL5-6	3/8-24	0.3125	0.875	0.625	0.188	2.250	1.250
CR5-8	CL5-8	1/2-20	0.3125	1.000	0.750	0.250	2.500	1.500
CR6-8	CL6-8	1/2-20	0.3750	1.000	0.750	0.250	2.500	1.500
CR6-10	CL6-10	5/8-18	0.3750	1.125	0.825	0.375	3.375	2.000
CR6-12	CL6-12	3/4-16	0.3750	1.125	0.825	0.375	3.375	2.000
CR7-8	CL7-8	1/2-20	0.4375	1.125	0.825	0.375	3.375	2.000
CR7-10	CL7-10	5/8-18	0.4375	1.125	0.825	0.375	3.375	2.000
CR8-10	CL8-10	5/8-18	0.5000	1.125	0.825	0.375	3.375	2.000
CR8-12	CL8-12	3/4-16	0.5000	1.125	0.825	0.250	3.375	2.000
CR8-12-1	CL8-12-1	3/4-16	0.5000	1.125	0.825	0.375	3.375	2.000

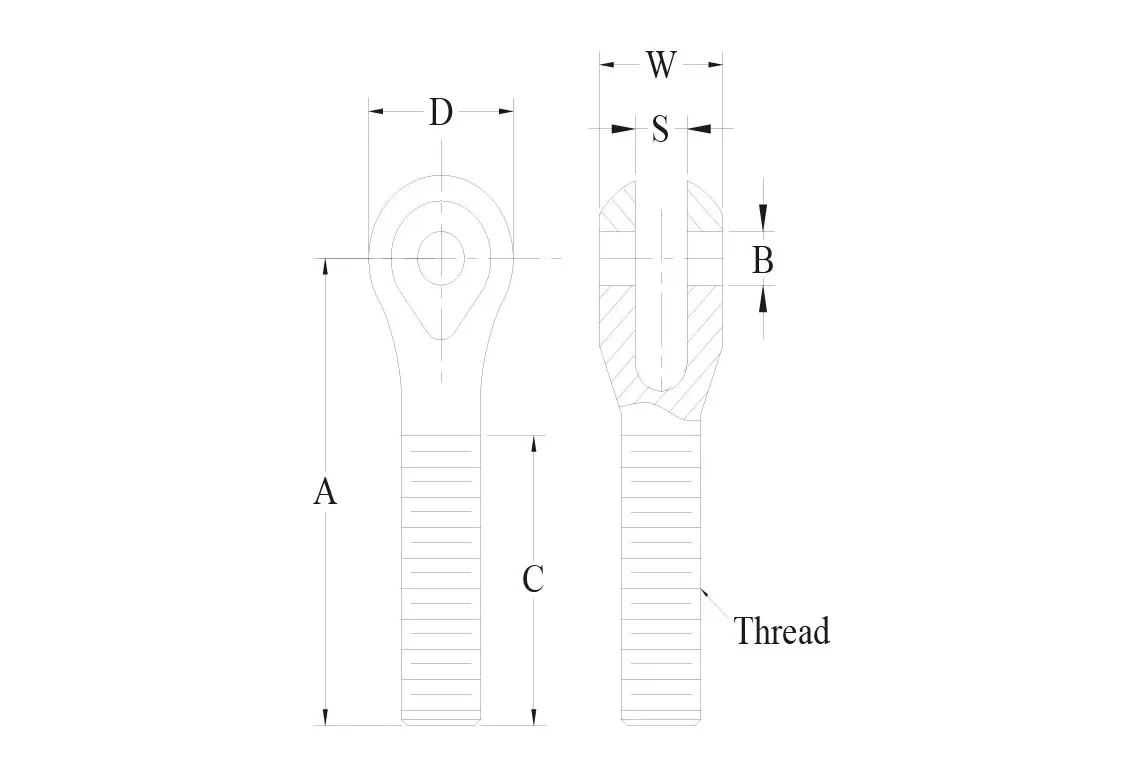

Чертеж

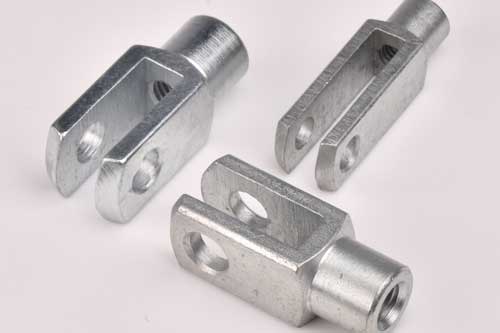

Метрическая вилка DIN 71752

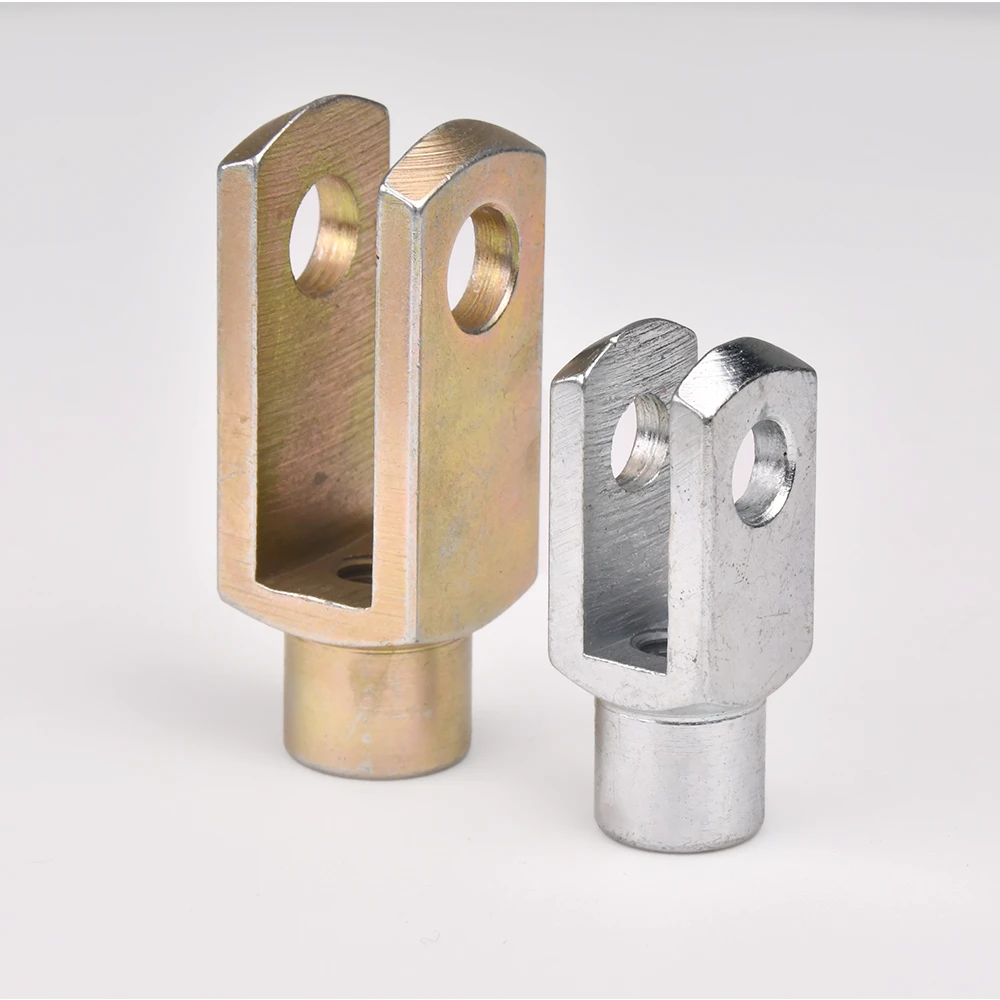

Вилка DIN 71752 серия G

Вилочные шарниры серии G — это метрические вилки с внутренней резьбой для штоков цилиндров, актуаторов и узлов европейских машин, где требуются размеры по DIN и повторяемая посадка.

МатериалУглеродистая сталь, нержавейка, алюминий опционально

Поверхностная обработкаЦинкование

Тип 1С пальцем, шайбой и шплинтом опционально

Тип 2С пружинным пальцем опционально

РезьбаВнутренняя резьба правая или левая

Смотреть спецификации серии G

Таблица размеров спецификации

Редактировать
Артикул	РЕЗЬБА d2	d1 H9	l1 +0.5 -0.5	w3	w4	w1	w2	d3	l2 +0.5 -0.5	l3	l4	ПРИБЛИЗИТЕЛЬНЫЙ ВЕС (г)
G 4×8	M4	4	8	8	8	4	4	8	21	16	6.0	5
G 4×16	M4	4	16	8	8	4	4	8	29	24	6.0	7
G 5×10	M5	5	10	10	10	5	5	9	26	20	7.5	9
G 5×20	M5	5	20	10	10	5	5	9	36	30	7.5	13
G 6×12	M6	6	12	12	12	6	6	10	31	24	9.0	15
G 6×24	M6	6	24	12	12	6	6	10	43	36	9.0	21
G 8×16	M8	8	16	16	16	8	8	14	42	32	12.0	37
G 8x16FG	M8X1	8	16	16	16	8	8	14	42	32	12.0	37
G 8×32	M8	8	32	16	16	8	8	14	58	48	12.0	54
G 8x32FG	M8X1	8	32	16	16	8	8	14	58	48	12.0	54
G 10×20	M10	10	20	20	20	10	10	18	52	40	15.0	74
G 10x20FG	M10X1.25	10	20	20	20	10	10	18	52	40	15.0	74
G 10×40	M10	10	40	20	20	10	10	18	72	60	15.0	116
G 10x40FG	M10X1.25	10	40	20	20	10	10	18	72	60	15.0	116
G 12×24	M12	12	24	24	24	12	12	20	62	48	18.0	121
G 12x24FG	M12X1.25	12	24	24	24	12	12	20	62	48	18.0	121
G 12×48	M12	12	48	24	24	12	12	20	86	72	18.0	175
G 12x48FG	M12X1.25	12	48	24	24	12	12	20	86	72	18.0	175
G 14×28	M14	14	28	27	27	14	14	24	72	56	22.5	178
G 14x28FG	M14X1.5	14	28	27	27	14	14	24	72	56	22.5	178
G 14×56	M14	14	56	27	27	14	14	24	101	85	22.5	258
G 14x56FG	M14X1.5	14	56	27	27	14	14	24	101	85	22.5	258
G 16×32	M16	16	32	32	32	16	16	26	83	64	24.0	282
G 16x32FG	M16X1.5	16	32	32	32	16	16	26	83	64	24.0	282
G 16×64	M16	16	64	32	32	16	16	26	115	96	24.0	411
G 16x64FG	M16X1.5	16	64	32	32	16	16	26	115	96	24.0	411
G 18×36	M18	18	36	36	36	18	18	30	94	72	27.0	390
G 18x36FG	M18X1.5	18	36	36	36	18	18	30	94	72	27.0	390
G 20×40	M20	20	40	40	40	20	20	34	105	80	30.0	550
G 20x40FG	M20X1.5	20	40	40	40	20	20	34	105	80	30.0	550
G 20×80	M20	20	80	40	40	20	20	34	145	120	30.0	800
G 20x80FG	M20X1.5	20	80	40	40	20	20	34	145	120	30.0	800
G 25×50	M24	25	50	50	50	25	25	42	132	100	36.0	1100
G 25x50FG	M24X2	25	50	50	50	25	25	42	132	100	36.0	1100
G 28×56	M27	28	56	55	55	28	28	48	148	112	40.0	1500
G 28x56FG	M27X2	28	56	55	55	28	28	48	148	112	40.0	1500
G 30x54FG	M27X2	30	54	55	55	30	30	48	148	110	40.0	1440
G 30×60	M30	30	60	60	60	30	30	52	160	120	42.0	1970
G 30x60FG	M30X2	30	60	60	60	30	30	52	160	120	42.0	1970
G 35x54FG	M36X2	35	54	70	70	35	35	60	188	144	54.0	2930
G 35×72	M36	35	72	70	70	35	35	60	188	144	54.0	2930
G 35x72FG	M36X2	35	72	70	70	35	35	60	188	144	54.0	2930
G 36×72	M36	35	72	70	70	36	36	60	188	144	54.0	2930
G 36x72FG	M36X2	35	72	70	70	36	36	60	188	144	54.0	2930
G 40x84FG	M42X2	40	84	85	85	40	40	70	232	168	63.5	5640
G 42×84	M42	42	84	85	85	42	42	70	232	168	63.5	5340
G 42x84FG	M42X2	42	84	85	85	42	42	70	232	168	63.5	5340
G 50×96	M48	50	96	96	96	50	50	82	265	192	73.0	7860
G 50x96FG	M48X2	50	96	96	96	50	50	82	265	192	73.0	7860

Чертеж

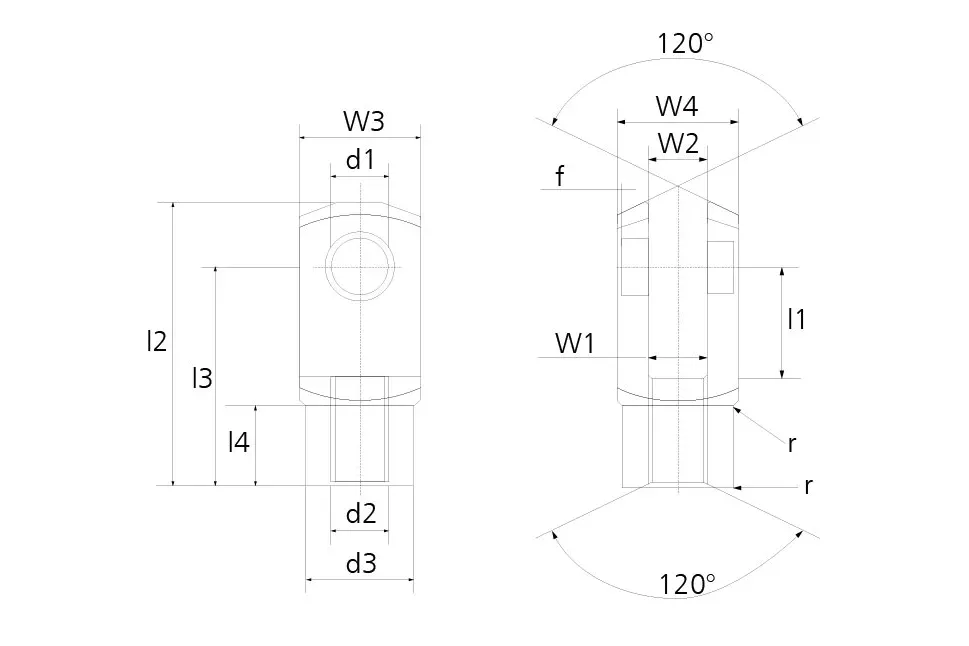

G series metric clevis technical drawing

Производство вилок на заказ

Заказные резьбовые вилки, хомутовые вилки и вилочные детали

Помимо стандартных вилочных род-эндов, SYZ производит заказные вилки для автоспорта, рулевого управления, подвески, сельхозтехники и промышленных тяг.

Вилка багги / вилка ограничительного ремня

Материал: Углеродистая сталь

Поверхность: Желтое цинкование

Размеры: Дюймы

Вилка Legend Car

Тип: Вилка А-рычага

Материал:Хромомолибденовая сталь 4130

Поверхность: Воронение

Размеры: Дюймы

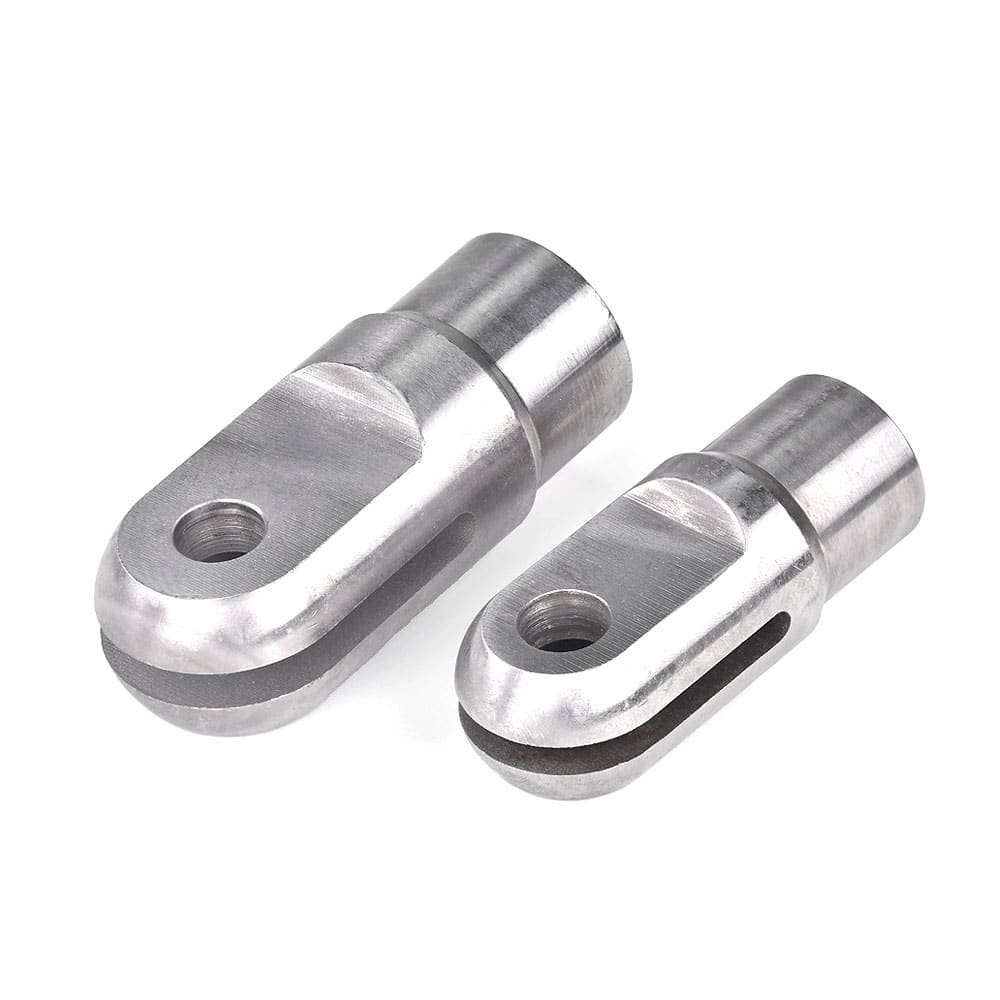

Приварная вилка

Материал: Хромомолибденовая сталь 4130 / углеродистая сталь / титан

Поверхность: Без покрытия

Размеры: Дюймы или метрика

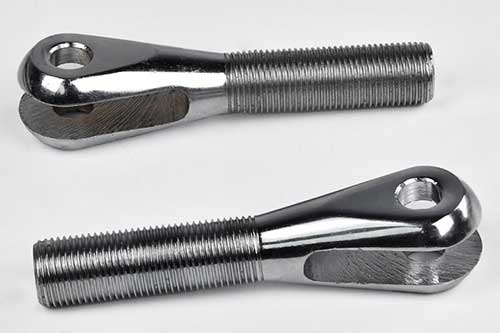

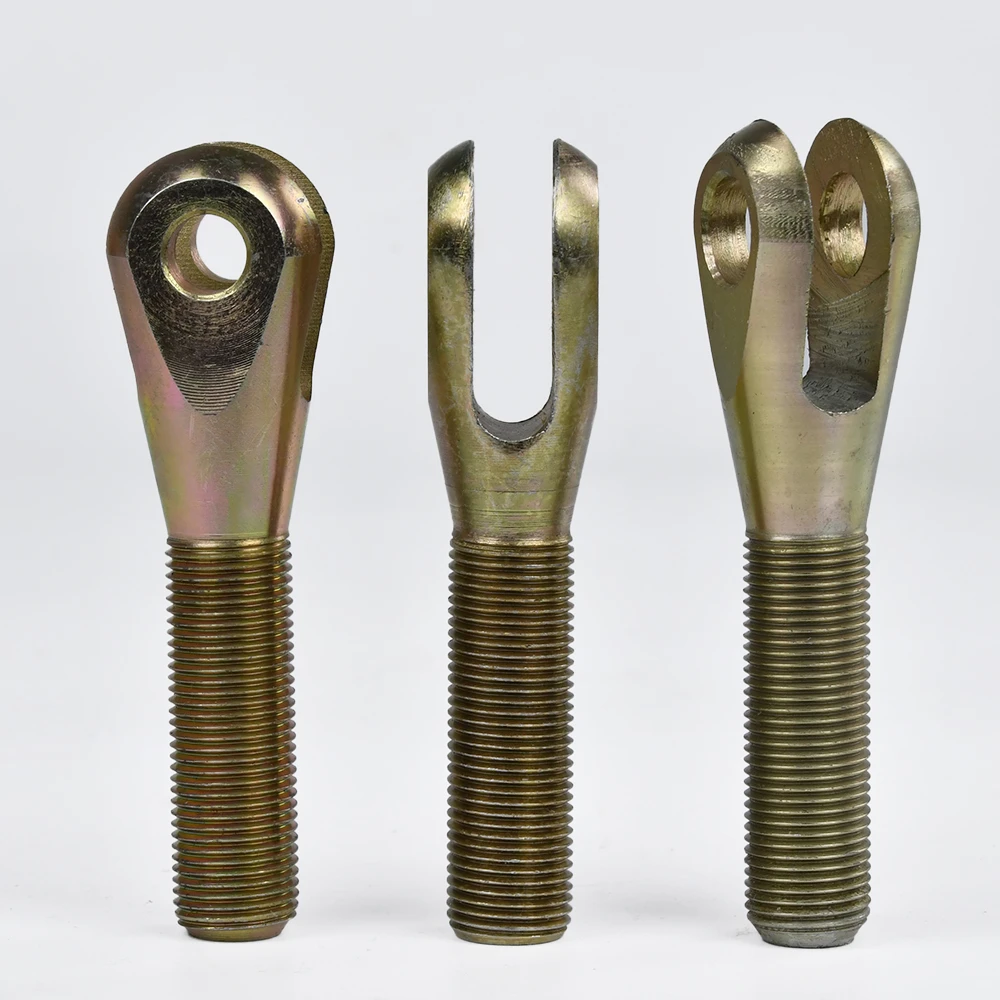

Вилочный род-энд с наружной резьбой

Материал: Нержавеющая сталь

Поверхность: Исходный материал

Размеры: Дюймы или миллиметры

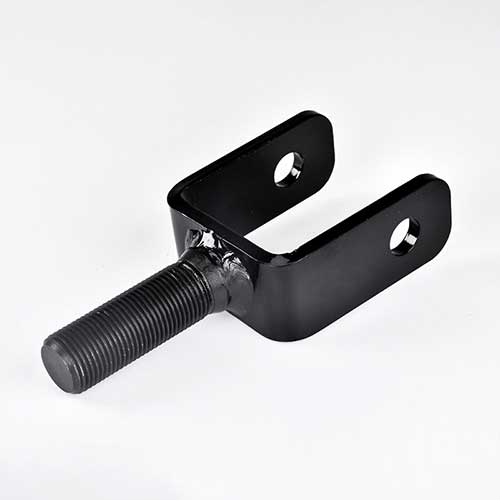

Кронштейн вилки

Материал: Углеродистая сталь

Поверхность: Полимерное покрытие

Размеры: Дюймы или миллиметры

Кованый хомутовый наконечник

Материал: Углеродистая сталь

Поверхность: Белое цинкование

Размеры: Дюймы или миллиметры

Рулевая вилка

Материал: По заказу

Поверхность: По заказу

Размеры: По заказу

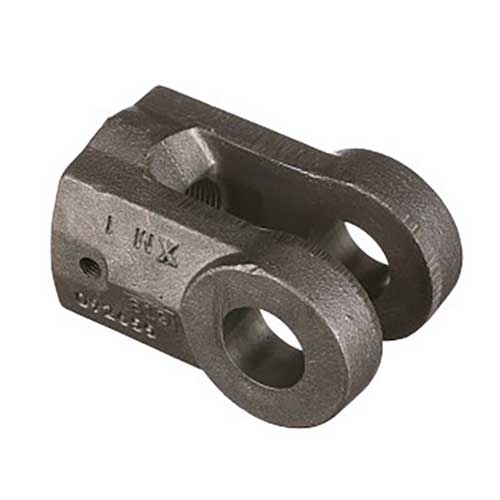

Аграрная вилка

Материал: Кованая сталь

Поверхность: Без покрытия / натуральный цвет

Размеры: Дюймы или миллиметры

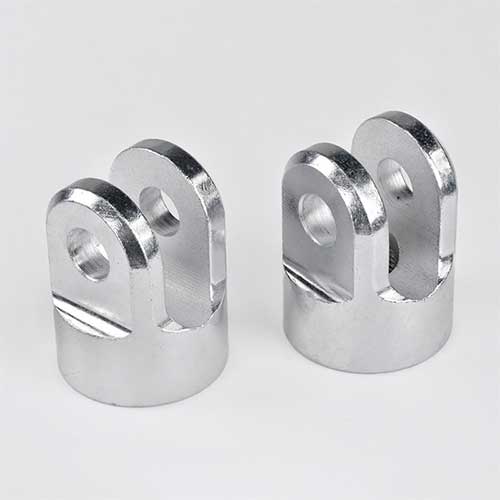

Вилка рулевой рейки

Материал: Алюминий

Поверхность: Анодирование

Размеры: Дюймы или миллиметры

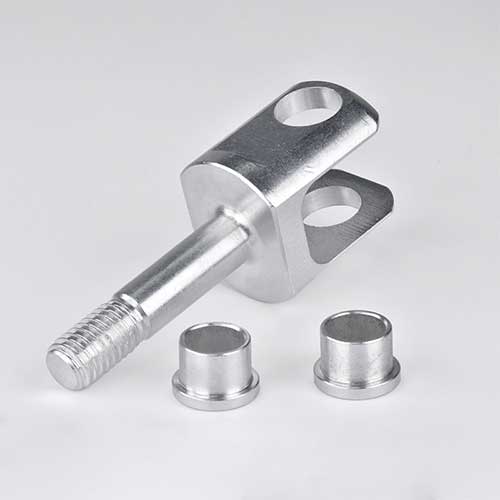

Поворотная вилка амортизатора

Материал: Хромомолибденовая сталь

Поверхность: Белое цинкование

Размеры: Дюймы или миллиметры

Вилочный шарнир

Материал: Углеродистая сталь

Поверхность: По заказу

Размеры: По заказу

Спецификации CR / CL Спецификации серии G

Качество производства

Детали производства вилок, влияющие на посадку при сборке

Резьба, покрытие, маркировка и допуски вилки контролируются, чтобы оптовые заказы оставались стабильными от партии к партии.

Прецизионная резьба

Высокоточное накатывание или нарезание резьбы обеспечивает гладкую резьбу без заусенцев. Каждая партия проверяется калибрами «проходит/не проходит» для надежной сборки.

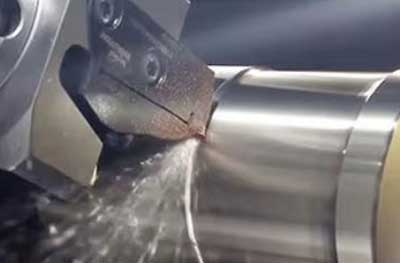

Безупречное качество поверхности

Экологичное цинкование, сплав цинк-никель или горячее цинкование обеспечивают коррозионную стойкость; по запросу — нормативы 48-96 часов соляного тумана.

Четкая лазерная маркировка

Номера партий, ключевые характеристики или логотипы клиента могут наноситься лазером для прослеживаемости и удобной идентификации на складе.

Строгий контроль допусков

Диаметр отверстия пальца, соосность проушины, зазор вилки и раскрытие щек контролируются для снижения бокового люфта, заклинивания и переделок при сборке.

Варианты кастомизации

Материалы, покрытия, резьбы и размеры

SYZ может изготавливать заказные вилочные детали с учетом нагрузки применения, коррозионной среды, допусков чертежа и требований сборки.

Варианты материалов

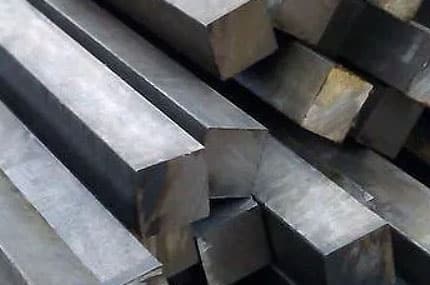

Углеродистая сталь

1018 / 1020 / 1045 / A3 / Q235 и др.

Хромомолибденовая сталь

4130 / 4140 / 4340 / 8620 / 8640

Нержавеющая сталь

303 / 304 / 316 / 17-4 и др.

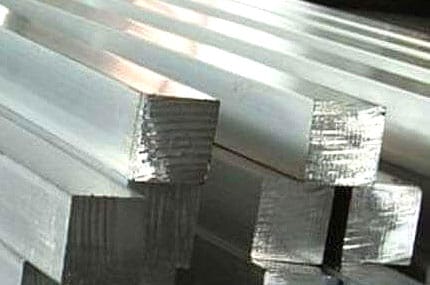

Алюминиевый сплав

5052 / 6061 / 6063 / 6082 / 2017 / 7075 и др.

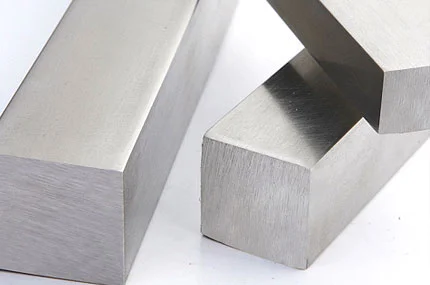

Титан

TA2 / TC4 (Ti-6Al-4V)

Варианты обработки поверхности

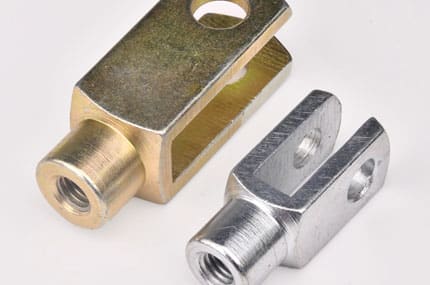

Белое / желтое цинкование

Универсальная антикоррозийная защита стальных вилочных деталей.

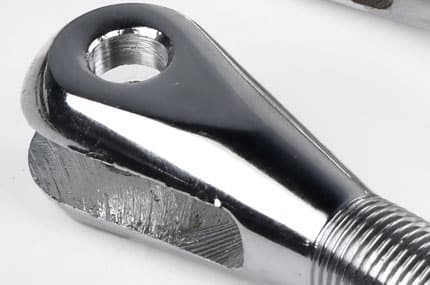

Полированное твердое хромирование

Износостойкое покрытие для отдельных деталей тяг.

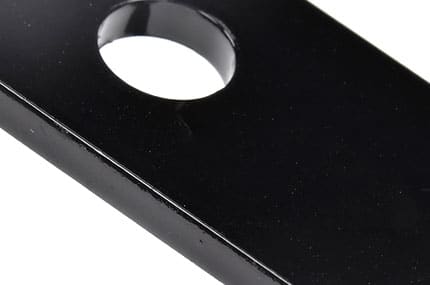

Воронение

Темное покрытие для автоспорта и машиностроительной оснастки.

Полимерное покрытие

Цветное покрытие для кронштейнов и крупных сварных вилок.

Исходный материал

Необработанное или механически обработанное состояние для нержавейки, алюминия, титана или приварных деталей.

Варианты резьбы и размеров

Внутренняя резьба LH/RH

Метрическая серия G и заказные вилки с внутренней резьбой.

Наружная резьба LH/RH

Вилочные род-энды CR/CL и заказные вилки с наружной резьбой.

Метрические размеры

Метрические размеры по DIN и по чертежу.

Дюймовые размеры

Дюймовые размеры для тяг, автоспорта, рулевого управления и сельхозтехники США.

Сравнение

Вилка vs. род-энд vs. шаровая опора

Вилочные род-энды играют ключевую роль в механических тягах, особенно когда соединение должно вращаться вокруг определенной оси пальца. Правильный тип шарнира зависит от требуемого углового хода, свободы выравнивания и прочности сборки.

Тип шарнира	Характер движения	Способ соединения	Лучшие применения	Когда не использовать
Вилочный род-энд / вилочный шарнир	Шарнирное движение по одной оси вокруг пальца вилки	П-образная вилка, проушина, поперечное отверстие и палец	Штоки цилиндров, тормозные тяги, плоские механизмы, управляющие штанги	Применения с постоянным угловым смещением
Род-энд / Heim joint	Многоосевая сферическая подвижность	Сферическое отверстие на болте или шпильке	Тяги подвески, рулевые рычаги, смещенные тяги	Простые плоские шарниры, где жесткая вилка экономичнее
Шаровая опора	Компактное многоосевое угловое движение	Шаровой палец в гнезде корпуса	Дроссельные приводы, малые тяги, быстроразъемы	Тяжелые вилочные узлы, требующие соединения пальцем вилки

Применения

Типичные применения вилок и справочные стандарты

Стандартные и заказные вилочные детали применяются в сельскохозяйственных, промышленных, рулевых и актуаторных тяговых системах. Справочные стандарты определяют базу проектирования; итоговые размеры, нагрузки и требования соответствия подтверждаются по вашему чертежу и применению.

Вилка навески для сельхозтехники

Справочник: Чертеж клиента со ссылкой на ASAE S278 / ISO 730

Быстроразъемные коррозионностойкие вилочные узлы с вариантами фиксирующего пальца.

Материалы: Углеродистая сталь, горячее или гальваническое цинкование

Промышленная вилка DIN

Справочник: Чертеж клиента со ссылкой на DIN 71752 / ISO 8140

Высокая точность резьбы и жесткие допуски для штоков цилиндров и актуаторных тяг.

Материалы: Среднеуглеродистая сталь C45, фосфатирование или цинкование

Вилка рулевого управления и подвески

Справочник: Чертеж клиента + инженерный анализ

Усиленная конструкция для высокопрочных и усталостостойких тяговых узлов транспортных средств.

Материалы: Горячекованая легированная сталь

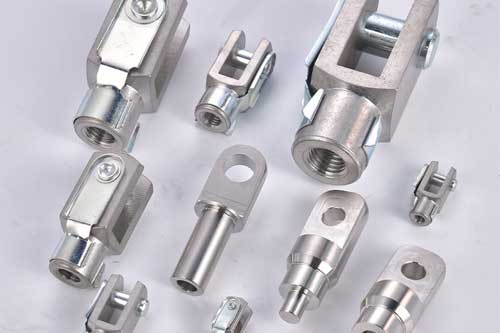

Метрическая вилка цилиндра

Справочник: DIN 71752 / чертеж клиента

Высокая точность размеров и простая сборка для штоков пневматических или гидравлических цилиндров.

Материалы: Нержавеющая сталь 304 / 316

Компоненты сборки

Пальцы вилок и фиксирующие скобы

Завершите вилочный узел пальцем и способом фиксации, соответствующими ответной проушине, условиям эксплуатации и плану обслуживания. SYZ может рассчитать корпус вилки с требуемым пальцем, шайбой, шплинтом или пружинным пальцем.

Два распространенных варианта: Тип 1 использует палец вилки, шайбу и шплинт; Тип 2 использует пружинный палец. Подтвердите по чертежу диаметр пальца, длину захвата, соосность отверстий и доступ к фиксации.

Точное производство с 1999 года

Прослеживаемое производство вилок для OEM-программ

Производство с сертификатом ISO 9001:2015, прослеживаемостью по партиям и инспекцией по чертежу. Сообщите годовой объем и требуемые контрольные точки, чтобы мы подтвердили корректный процесс и план контроля.

ISO 9001:2015

Контроль системы качества для серийного производства и документируемой инспекции.

С 1999 года

Многолетний опыт механообработки и производства деталей тяг.

SSOT: 25 / 20

Стандартная цель производства 25 дней; образцы 20 дней, подтверждается в расчете.

Завершите тягу

Сопутствующие тяговые компоненты

Комбинируйте вилочные род-энды с сопрягаемыми компонентами, управляющими длиной, выравниванием и монтажом цилиндра или рулевого управления.

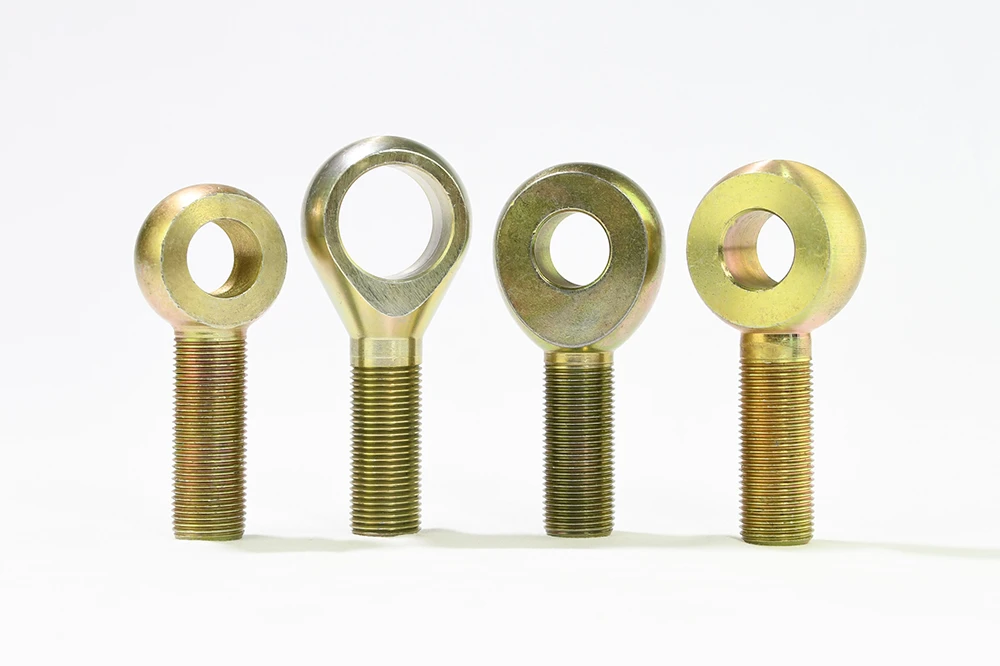

Проушины штока

Проушины штоков цилиндров и кованые одноосевые наконечники.

Standard and custom linkage rod assemblies

Тяговые штанги

Соединительные штанги LCR с вариантами вилочных концов.

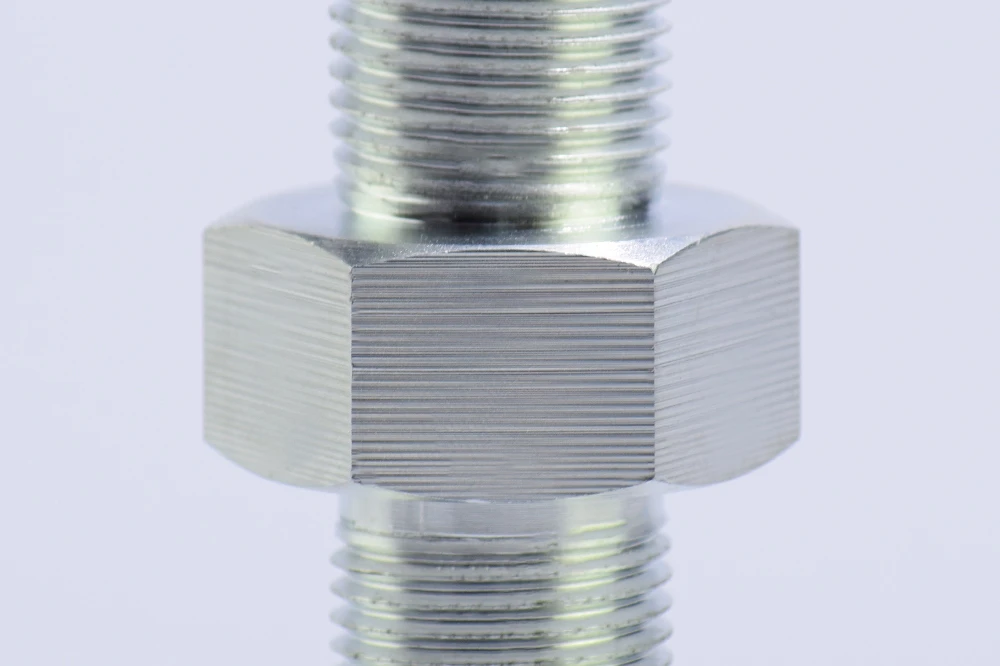

Контргайки

Стопорная оснастка для регулируемых резьбовых узлов.

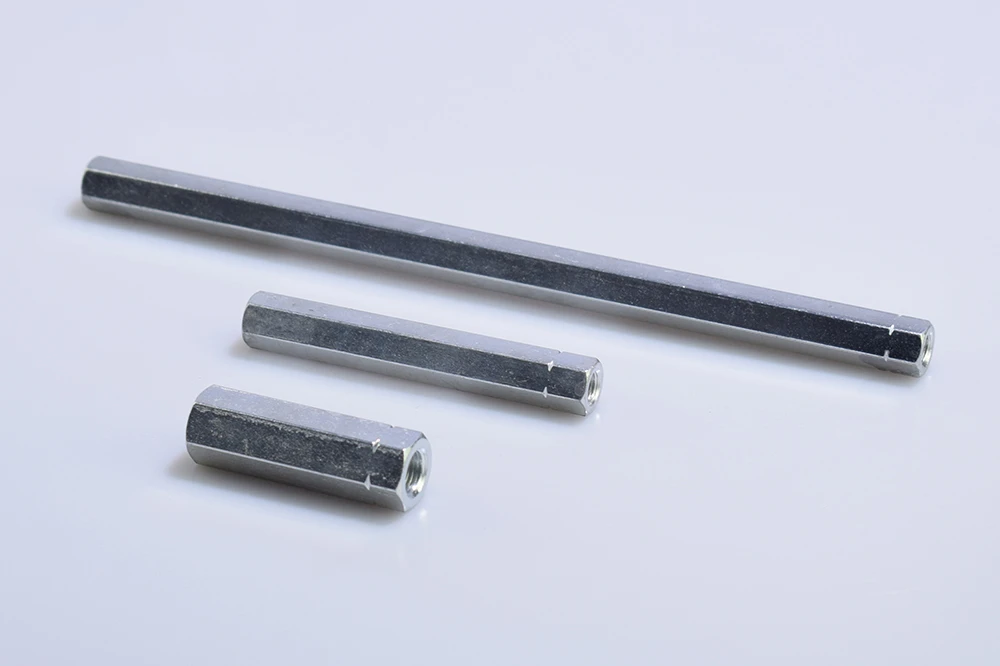

Turnbuckles & Hex Bars technical layout overview

Стяжные муфты (талрепы)

Регулировка длины для натянутых тяг.

Heavy-duty heim-joint steering tie rod kit

Наконечники рулевых тяг

Узлы рулевых тяг для рулевого управления и систем управления.

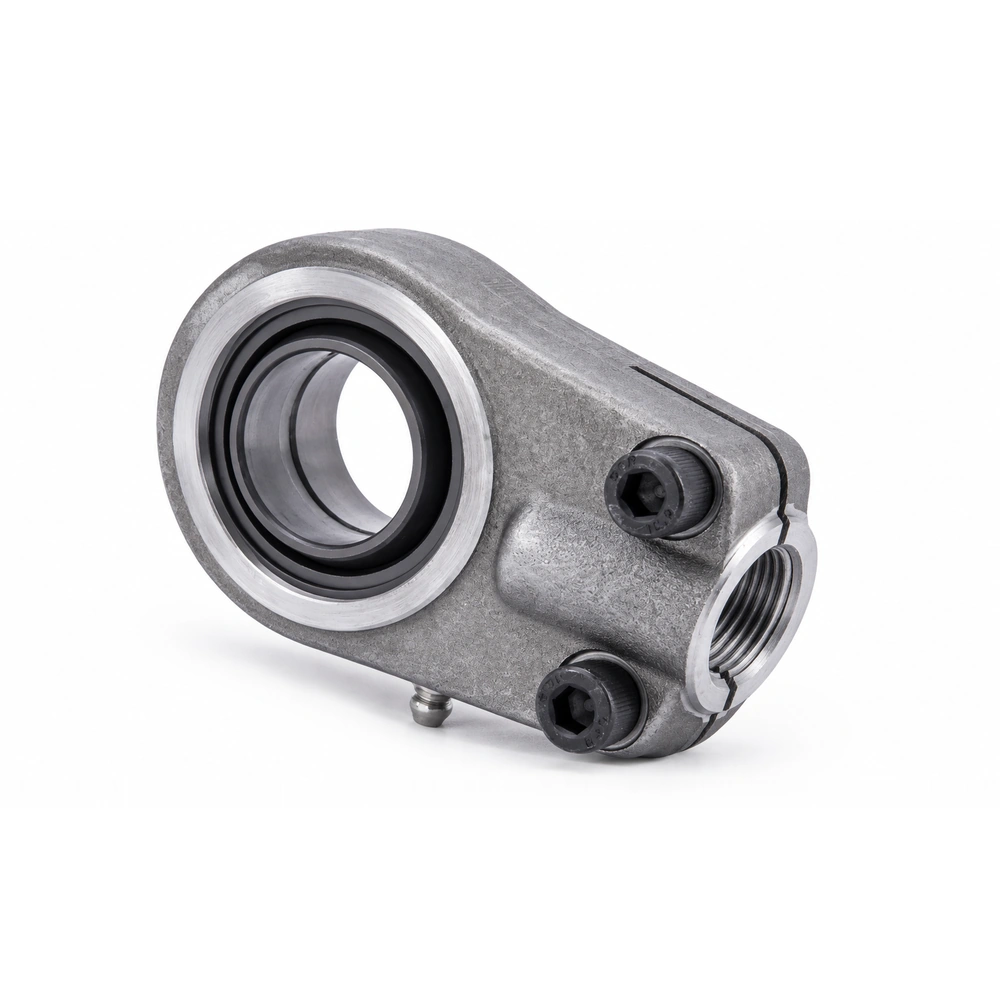

HCR20U hydraulic cylinder rod end bearing

Род-энды гидроцилиндров

Серия HCR и варианты проушин для соединений цилиндров.

FAQ

Частые вопросы о вилках

В чем разница между вилочным род-эндом и род-эндовым подшипником?

Вилочный род-энд использует вилку и палец для вращения по одной оси. Род-эндовый подшипник использует сферический шар для многоосевого смещения. Используйте вилку, когда тяга движется в фиксированной плоскости.

Что означают CR / CL у дюймовых вилочных род-эндов?

CR обычно означает правую резьбу, CL — левую. Пара из правой и левой резьбы позволяет регулировать длину тяги вращением соединительной штанги.

Может ли SYZ поставлять шарниры DIN 71752 с пальцами и скобами?

Да. Вилочные шарниры серии G могут поставляться с пальцем, шайбой, шплинтом или пружинным пальцем в зависимости от требований сборки.

Как подобрать размер вилки для моего применения?

Подтвердите размер и направление резьбы, диаметр пальца вилки, ширину зева вилки, толщину ответной проушины и направление нагрузки. Пришлите чертеж — SYZ проверит ключевые размеры до расчета.

Можете ли вы изготавливать вилки на заказ по чертежам или образцам?

Да. SYZ может изготавливать заказные вилки, рулевые вилки, приварные вилки, хомутовые наконечники, кронштейны и специальные резьбовые вилочные детали по чертежам, образцам или целевым спецификациям.

Какие материалы и покрытия доступны?

Обычные варианты: углеродистая сталь, хромомолибденовая сталь, нержавейка, алюминиевый сплав и титан. Покрытия: цинкование, воронение, твердое хромирование, полимерное покрытие и механически обработанное состояние.

Каковы стандартные сроки производства и образцов?

Стандартный плановый срок — 25 дней на производство и 20 дней на образцы, в зависимости от материала, покрытия, количества, согласования чертежа и требований инспекции.

Инженерные инструменты

Калькуляторы для этого семейства продуктов

Калькулятор срезной способности болтов

Оцените одно- и двухсрезную способность пальца или болта.

Калькулятор преднатяга и момента затяжки

Оцените момент затяжки для резьбовых соединений.

Руководства покупателя

Руководства покупателя для этого семейства продуктов

Вилочные род-энды

П-образная вилка с поперечным отверстием для одноосевых шарниров цилиндров и тяг.

Прямые поставки

Запросить расчет вилок

Пришлите размеры резьбы, диаметры пальцев, материалы, количество и чертежи. Мы ответим ценами и рекомендациями по производству.
