Серия SG / HMS
Большой перекосКонусные втулки, которые садятся в отверстие шарика, уменьшая диаметр болта и одновременно вынося шейку наружу. Незаменимы для хода внедорожных тяг — от 44° до 66° перекоса в зависимости от размера.
Высокопроизводительные проставки и переходники для автомобилестроения и промышленности
Проставки род-эндов
Проставка род-энда фиксирует шарнир в посадочном месте, адаптирует отверстие под ваш болт, а в версии для большого перекоса увеличивает ход шарнира до заклинивания. SYZ изготавливает три семейства: проставки для большого перекоса (SG — нержавеющая сталь / HMS — углеродистая сталь), конусные проставки (SCNS/CNS) и монтажные проставки (SCW/CW). 36 стандартных конфигураций из нержавеющей или оцинкованной углеродистой стали, плюс специальные материалы и покрытия по чертежу.
3 семейства
SG·HMS / SCNS·CNS / SCW·CW
36 конфигураций
Артикулы в нержавеющей и углеродистой стали
1/4″ – 1″
Диапазон размеров болта / отверстия
44°–66°
Угол перекоса SG/HMS
Сертификация ISO 9001:2015
Обработка на станках с ЧПУ с точностью ±0.01 мм
Прямые поставки с завода
Стандартное производство за 25 дней
Производство с 1999 года
Монтажная оснастка
Что такое проставки род-эндов?
Маленькая деталь — большой эффект в любой сборке. Проставки (их также называют переходниками или дистанционными втулками) — это прецизионные механически обработанные детали, задающие соосность, зазор и изоляцию между узлами. Они обеспечивают точное позиционирование, равномерно распределяют нагрузку по посадочному месту и исключают контакт металл-металл там, где он привёл бы к повреждению.
В род-энде проставка располагается между отверстием под шарик и монтажными кронштейнами и выполняет две задачи: центрирует подшипник в кронштейне, чтобы он работал ровно, а в версии для большого перекоса увеличивает угол наклона прежде чем корпус упрётся в крепёжные лапки. Именно вторая задача спасает детали от поломки на тягах подвески, работающих в постоянном цикле.
Предотвращение заклинивания: при экстремальном ходе — полном отбое или полном сжатии — стандартный крепёж позволяет корпусу заклиниться о кронштейны, из-за чего резьбовая шпилька гнётся или головка трескается. Проставки для большого перекоса устраняют это, вынося плоскость вращения наружу.
Что они реально делают
Ключевые функции проставок
Помимо соосности и зазора, проставки выполняют в механических системах несколько разных технических задач — и понимание того, какая нужна вам, определяет выбор семейства.
Поддержание точных зазоров
Обеспечивает стабильный зазор между деталями или слоями, исключая перекос и столкновение.
Поглощение ударов и амортизация
Помогает снизить вибрацию и механический износ в динамичных применениях.
Конструктивное усиление
Придаёт жёсткость и прочность механическим конструкциям и крепёжным системам.
Адаптация диаметра отверстия
Адаптирует диаметр монтажного отверстия так, чтобы один шарнир подходил под разные валы и болты — это и есть задача «переходника».
Угловая регулировка / контроль вращения
Специальные проставки под перекос допускают угловую компенсацию или контролируемый поворотный сдвиг, добавляя гибкость в динамичных или несоосных узлах.
Выбор продукта
Выберите семейство проставок
Три разные конструкции, каждая доступна в нержавеющей стали для стойкости к коррозии и в оцинкованной углеродистой стали для экономии. Полные таблицы размеров под каждой карточкой.
Серия SCNS / CNS
Конусные центраторыКонусные центрирующие проставки, которые центрируют корпус род-энда в кронштейнах, сохраняя прочные опорные поверхности. Угол конуса от 16° до 28° в зависимости от размера.
Серия SCW / CW
Монтажные проставкиМонтажные проставки с буртиком для общих применений — центрирование род-энда, контроль установленной ширины или заполнение зазора в кронштейне. Самый широкий диапазон размеров из трёх.
Проставки для большого перекоса SG / HMS 16 конфигураций · размеры в дюймах
| Артикул (нерж.) | Артикул (углерод.) | D +.000 −.001 | D2 ±.005 | B +.003 −.000 | W ±.005 | W2 ±.005 | Угол перекоса | Общая установленная ширина |
|---|---|---|---|---|---|---|---|---|
| SG10-84 | HMS10-84 | 0.624 | 0.825 | 0.500 | 0.250 | 0.360 | 54 | 1.250 |
| SG10-813 | HMS10-813 | 0.624 | 0.875 | 0.500 | 0.837 | 0.363 | 44 | 2.425 |
| SG12-84 | HMS12-84 | 0.749 | 0.850 | 0.500 | 0.250 | 0.423 | 56 | 1.375 |
| SG12-88 | HMS12-88 | 0.749 | 0.850 | 0.500 | 0.500 | 0.423 | 58 | 1.875 |
| SG12-108 | HMS12-108 | 0.749 | 0.950 | 0.625 | 0.500 | 0.423 | 52 | 1.875 |
| SG12-812 | HMS12-812 | 0.749 | 0.950 | 0.500 | 0.775 | 0.423 | 54 | 2.425 |
| SG12-816W | HMS12-816W | 0.749 | 0.875 | 0.500 | 1.000 | 0.423 | 54 | 2.875 |
| SG14-813 | HMS14-813 | 0.874 | 1.000 | 0.500 | 0.813 | 0.423 | 52 | 2.500 |
| SG14-1010 | HMS14-1010 | 0.874 | 1.062 | 0.625 | 0.625 | 0.423 | 44 | 2.125 |
| SG14-1012 | HMS14-1012 | 0.874 | 1.000 | 0.625 | 0.775 | 0.423 | 46 | 2.425 |
| SG16-910 | HMS16-910 | 0.999 | 1.250 | 0.563 | 0.625 | 0.673 | 66 | 2.625 |
| SG16-1010 | HMS16-1010 | 0.999 | 1.250 | 0.625 | 0.625 | 0.673 | 64 | 2.625 |
| SG16-1012 | HMS16-1012 | 0.999 | 1.250 | 0.625 | 0.750 | 0.673 | 60 | 2.875 |
| SG16-1013 | HMS16-1013 | 0.999 | 1.250 | 0.750 | 0.813 | 0.673 | 60 | 3.000 |
| SG16-1210 | HMS16-1210 | 0.999 | 1.250 | 0.750 | 0.625 | 0.673 | 60 | 2.625 |
| SG16-1212 | HMS16-1212 | 0.999 | 1.250 | 0.750 | 0.750 | 0.673 | 57 | 2.875 |
HMS = оцинкованная углеродистая сталь; SG = нержавеющая сталь (опция). D — диаметр, который садится в отверстие шарика род-энда, B — отверстие под болт, а Общая установленная ширина — суммарный размер, который пара занимает между лапками; сверьте это значение с зазором кронштейна до заказа.

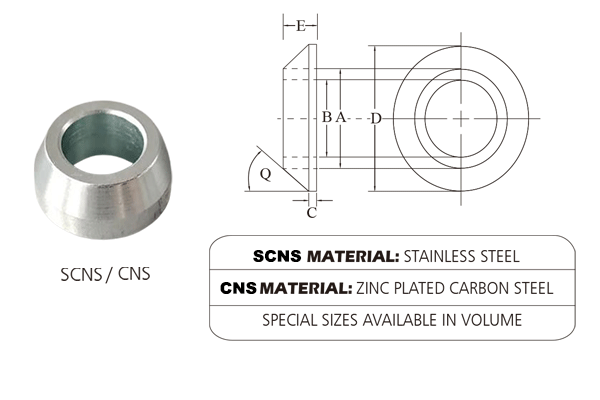

Конусные проставки SCNS / CNS 6 конфигураций · размеры в дюймах
| Нержавеющая сталь | Углеродистая сталь | A +.000 −.001 | B ±.005 | C +.003 −.000 | D ±.005 | E ±.005 | Угол Q |
|---|---|---|---|---|---|---|---|
| SCNS5 | CNS5 | 0.412 | 5/16 | 0.083 | 0.625 | 0.312 | 22° |
| SCNS6 | CNS6 | 0.500 | 3/8 | 0.083 | 0.750 | 0.312 | 25° |
| SCNS7 | CNS7 | 0.562 | 7/16 | 0.100 | 0.750 | 0.375 | 16° |
| SCNS8 | CNS8 | 0.592 | 1/2 | 0.100 | 0.875 | 0.375 | 28° |
| SCNS10 | CNS10 | 0.750 | 5/8 | 0.100 | 1.000 | 0.375 | 28° |
| SCNS12 | CNS12 | 0.894 | 3/4 | 0.125 | 1.375 | 0.437 | 18° |
SCNS = нержавеющая сталь; CNS = оцинкованная углеродистая сталь. Конусные проставки для род-эндов и сферических подшипников; также доступны стандартные (неконусные) проставки. B — размер болта.

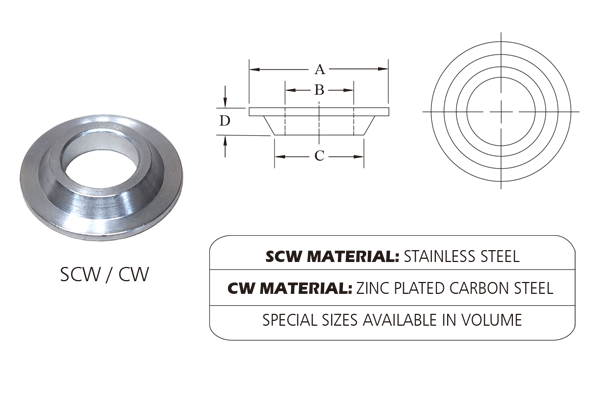

Монтажные проставки SCW / CW 14 конфигураций · размеры в дюймах
| Нержавеющая сталь | Углеродистая сталь | Номинальный размер +.000 −.001 | A ±.005 | B +.003 −.000 | C ±.005 | D ±.005 |
|---|---|---|---|---|---|---|
| SCW-8-2 | CW-8-2 | 1/2 | 0.870 | 0.510 | 0.684 | 0.230 |
| SCW-6-1 | CW-6-1 | 3/8 | 0.651 | 0.376 | 0.515 | 0.186 |
| SCW-4 | CW-4 | 1/4 | 0.700 | 0.251 | 0.331 | 0.142 |
| SCW-5 | CW-5 | 5/16 | 0.828 | 0.313 | 0.445 | 0.168 |
| SCW-6 | CW-6 | 3/8 | 0.930 | 0.376 | 0.515 | 0.184 |
| SCW-7 | CW-7 | 7/16 | 1.050 | 0.438 | 0.586 | 0.220 |
| SCW-10 | CW-10 | 5/8 | 1.420 | 0.626 | 0.839 | 0.270 |
| SCW-12 | CW-12 | 3/4 | 1.630 | 0.751 | 0.978 | 0.300 |
| SCW-8-1 | CW-8-1 | 1/2 | 0.750 | 0.510 | 0.684 | 0.230 |
| SCW-14 | CW-14 | 7/8 | 1.875 | 0.876 | 1.033 | 0.3125 |
| SCW-10-1 | CW-10-1 | 5/8 | 0.994 | 0.626 | 0.839 | 0.272 |
| SCW-12-1 | CW-12-1 | 3/4 | 1.141 | 0.751 | 0.978 | 0.302 |
| SCW-16 | CW-16 | 1.00 | 2.250 | 1.001 | 1.273 | 0.375 |
| SCW-8 | CW-8 | 1/2 | 1.240 | 0.501 | 0.684 | 0.228 |
SCW = нержавеющая сталь; CW = оцинкованная углеродистая сталь. Обратите внимание: несколько номинальных размеров встречаются более одного раза с разными профилями буртика — 1/2″ предлагается как SCW-8, SCW-8-1 и SCW-8-2, поэтому сопоставляйте по размерам A и C, а не только по номиналу.
Инженерная деталь
Как работают проставки для большого перекоса
Стандартный род-энд поворачивается до тех пор, пока корпус не коснётся крепёжных лапок — и обычно именно эта точка контакта, а не подшипник, ограничивает ход. Проставки SG/HMS решают проблему, вставляя коническую шейку прямо в отверстие шарика и отодвигая контактную поверхность болта наружу, благодаря чему корпус качается заметно дольше, прежде чем обо что-либо упрётся.
Выигрыш по углу указан в таблице размеров: от 44° до 66° по всему ряду SG/HMS — это реальная цифра, с которой можно сверить геометрию подвески, а не расплывчатое заявление о «большом перекосе».
Для максимальной артикуляции на серьёзных внедорожных сборках комбинируйте их с шариком для большого перекоса (HMBL) или перейдите на специализированную серию род-эндов для большого перекоса, такую как HJMX, PCM или PCYM.
Рекомендации по подбору и монтажной ширине
Проставки для большого перекоса используются парами — по одной с каждой стороны шарика. Должны совпасть три вещи:
1. Размер болта должен соответствовать внутреннему отверстию проставки (столбец B). 2. Ширина пакета — проставка + шарик + проставка — должна соответствовать проёму вашего кронштейна; используйте столбец «Общая установленная ширина». 3. Итоговый угол должен оставаться в пределах, которые допускает сам род-энд: проставка не может дать шарниру больший ход, чем разрешает корпус.
Краткая сводка по подбору
| Серия | Материалы | Диапазон болта / отверстия | Угол |
|---|---|---|---|
| SG / HMS | Нержавейка / углеродистая сталь | отверстие под болт 0.500″ – 0.750″ | 44° – 66° |
| SCNS / CNS | Нержавейка / углеродистая сталь | 5/16″ – 3/4″ | конус 16° – 28° |
| SCW / CW | Нержавейка / углеродистая сталь | номинал 1/4″ – 1″ | Прямая (н/п) |
SG/HMS также вставляет в отверстие шарика диаметр 0.624″ – 0.999″ (столбец D) — сверяйте его с устанавливаемым род-эндом, а не только с болтом.
Материалы
Варианты материалов и покрытия поверхности
Три стандартные серии поставляются из нержавеющей или оцинкованной углеродистой стали. Помимо этого, проставка — механически обрабатываемая деталь, поэтому материал и покрытие подбираются под требования применения.
Варианты материалов кастомные / OEM-программы
| Материал | Когда выбрать |
|---|---|
| Углеродистая сталь 45# | Высокая прочность и экономичность — стандартный материал CNS / CW / HMS, с цинкованием |
| 4130 / 4140 / 4340 | Повышенная усталостная стойкость для циклических ударных тяг |
| SS304 / 316 / 17-4 PH | Коррозионная стойкость для морской среды, мойки и наружной эксплуатации — материал SG / SCNS / SCW |
| Алюминий 6061 / 7075 | Малый вес там, где важна неподрессоренная или вращающаяся масса |
| Другие | Латунь, нейлон, инженерные пластики, титан — расчет под проект |
Варианты обработки поверхности
| Обработка поверхности | Особенность |
|---|---|
| Цинкование | Защита от ржавчины и экономичность — стандартное покрытие углеродистых проставок |
| Воронение | Эстетичное покрытие с защитой от ржавчины |
| Полимерное покрытие | Повышенная долговечность, УФ-стойкость |
| Электроосаждение (e-coat) | Равномерное покрытие, экологичный процесс |
| Анодирование | Для алюминия — выбор цветов |
Цинк-никель и другие специализированные покрытия доступны по запросу, если этого требует спецификация по коррозии.
Помимо стандартной таблицы: проставки — самая простая для кастомизации деталь в сборке — пришлите чертёж с отверстием, наружным диаметром, шириной и материалом. Если же искомая деталь — это стакан uniball, a контргайка или род-энд со шпилькой, то это отдельные серии со своими таблицами размеров.

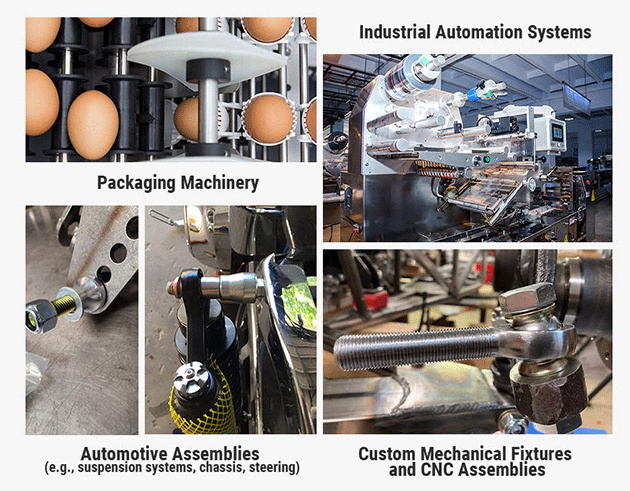

Применения
Где проставки род-эндов особенно эффективны
Свободный ход тяг в рулевом управлении, подвеске и креплениях техники.
Внедорожные 4-рычажные тяги
Необходимы на краулерах и прераннерах, чтобы продольные рычаги и тяги Панара проходили полную дугу хода без заклинивания корпуса о лапки.
Рулевое управление гоночных машин
Центрирует рулевые тяги в кронштейнах и устраняет заклинивание рулевого при быстрых перемещениях рейки.
Промышленное оборудование
Задаёт точные монтажные зазоры и преднатяг тяг привода в кронштейнах, сохраняя прямые линии движения.
Контроль ширины сферических подшипников
Когда пакет сферического подшипника требует контролируемой установленной ширины, компактный конусный профиль решает это без увеличения высоты пакета.
Программы, чувствительные к коррозии
Нержавеющие версии SG, SCNS и SCW для мойки, морской среды и улицы, где оцинкованная проставка не выдержит.
Крепёж сварных рам и шасси
Поддерживает сварные шасси и тяговые узлы, где суммарный размер и величина буртика определяют, встанет ли пакет вообще.
Наши преимущества
Почему выбирают наши проставки

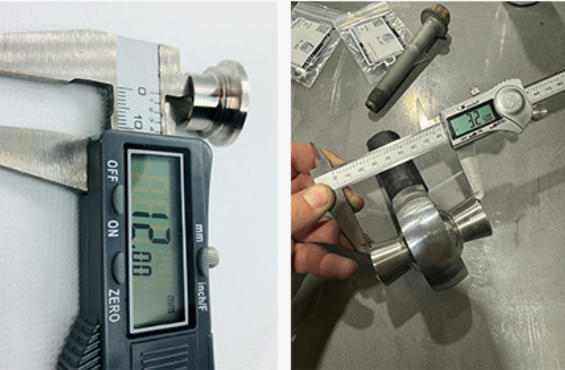

Прецизионная механическая обработка
Допуски выдерживаются в пределах ±0.01 мм — именно это нужно плотной стопе проставок, чтобы шарнир сел ровно.

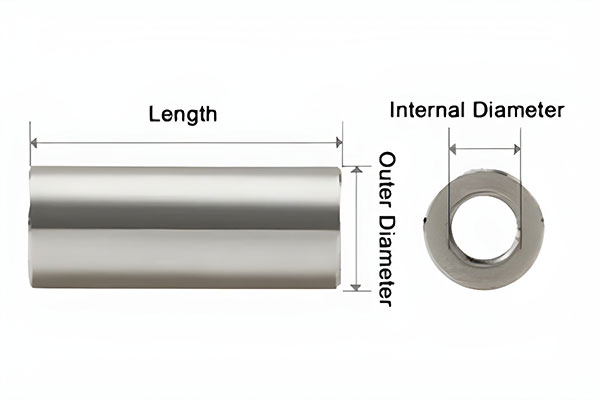

Полная кастомизация
Работаем по вашим чертежам — специальные материалы, покрытия и размеры, от прототипа до серийного производства.

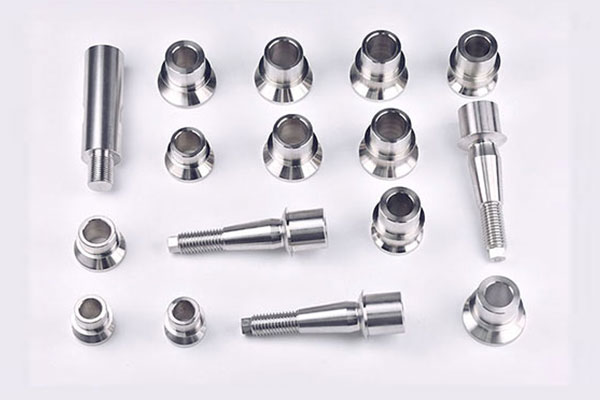

Долговечные и стойкие к ржавчине
Изготавливаются из коррозионностойких материалов типа SS304/316 и покрываются цинкованием, анодированием или цинк-никелем для длительной защиты от ржавчины.
Все остальные элементы шарнирного узла
Род-энды и heim-шарниры
22 серии: хром-молибденовая сталь, углеродистая сталь, нержавейка и алюминий
Сферические подшипники
Запрессовываемые подшипниковые элементы COM, GE, WPB и YPB
Стаканы uniball
Приварные корпуса для сборок uniball и с большим перекосом

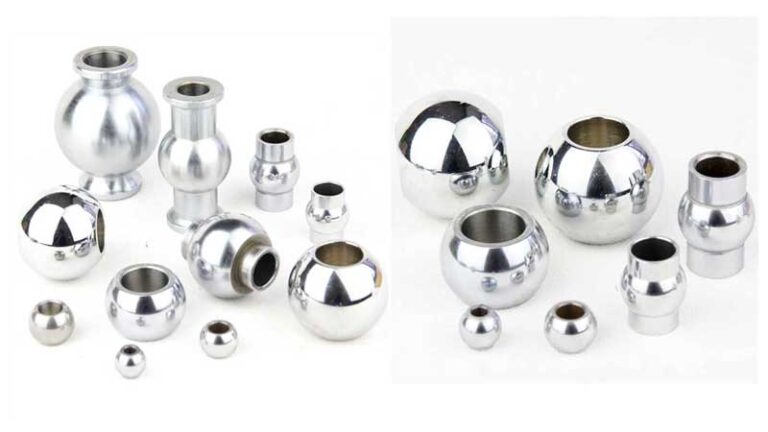

Стальные шарики
Шарики на замену: HMBL (большой перекос) и CBL-DP

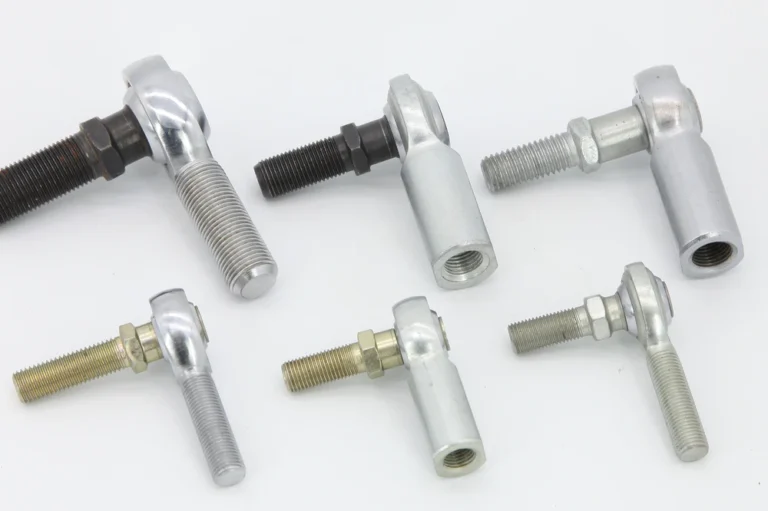

Шпильки род-эндов
Шпилька вместо сквозного отверстия
Контргайки
Фиксируют настройку длины, правая и левая резьба, дюйм и метрика
Переходники для труб и приварные бунги
Приварные резьбовые вставки 4130 для тела тяги
Рулевые тяги и heim-рулевое
Рулевые тяги и компоненты тяг, использующие пакеты проставок
Johnny Joints
Ремонтируемые flex-шарниры для высокоартикулированных тяг
Больше, чем деталь
Инженерная, OEM- и логистическая поддержка
От идеи до контейнера: техническая и коммерческая поддержка, благодаря которой проставка встраивается в ваш продукт без переделок.
Инженерная поддержка и проектирование
Ускоряйте разработку с техническими данными, необходимыми для уверенной интеграции и валидации.
- PDF-спецификации для каждой серии и размера
- 3D-файлы STEP для мгновенной интеграции в CAD
- 2D-чертежи CAD (DWG, DXF) для детализации
Кастомизация OEM / ODM
От концепции до мировой поставки — пять этапов.
- Анализ требований — применение, показатели эффективности, целевая стоимость
- Проектирование и 3D-моделирование — идеи превращаются в чертежи и модели CAD
- Прототипирование и валидация — быстрые образцы, проверка посадки и функции
- Оснастка и серийное производство — от утверждённого образца к серии
- Обеспечение качества — контроль на каждом этапе
Упаковка и сервисы
Товары прибывают в сохранности и готовыми к вашему рынку.
- Коробка под частной маркой — аккуратная, готовая под бренд
- Многоязычные руководства для конечных пользователей по всему миру
- Логистика под запрос с надёжной поддержкой по всему миру
О SYZ Rod Ends
Прецизионное производство с 1999 года
Мы специализируемся на долговечных высокопроизводительных заказных металлических компонентах для требовательных промышленных и автомобильных применений. Собственный завод в Нинбо вместе с двумя тесно связанными производственными базами в Цзянсу располагает передовыми обрабатывающими центрами с ЧПУ, линиями термообработки и автоматизированными системами контроля, поэтому каждая деталь соответствует строгим требованиям к характеристикам, надёжности и безопасности по сертификации ISO 9001:2015 (сертификат № 11425Q49262R0S).
FAQ
Частые вопросы
Для чего нужна проставка род-энда?
Она фиксирует род-энд или подшипник в посадочном месте, адаптирует отверстие под размер болта и задаёт установленную ширину. Версии для большого перекоса дополнительно дают угловой зазор, чтобы шарнир наклонялся сильнее до упора в крепёжные лапки.
Что такое проставка для большого перекоса?
Это конусная проставка — SG из нержавеющей стали, HMS из оцинкованной углеродистой стали, — которая садится в отверстие шарика и отодвигает контактную поверхность болта наружу, позволяя род-энду отклоняться на больший угол, чем допускает стандартный монтаж. Ряд SYZ покрывает от 44° до 66° в зависимости от размера; используется парами, по одной с каждой стороны шарика.
В чём разница между сериями SG/HMS, SCNS/CNS и SCW/CW?
Задачи разные. SG/HMS — конусные проставки для большого перекоса; выбирайте их, когда нужен угол. SCNS/CNS — конусные центрирующие проставки с конусной поверхностью 16°–28°. SCW/CW — прямые монтажные проставки с буртиком для общего контроля ширины и уменьшения отверстия с самым широким рядом номиналов (1/4″–1″).
Нержавеющая или углеродистая сталь?
Нержавеющая сталь (SG, SCNS, SCW) — для коррозионной, уличной, моечной или морской среды. Оцинкованная углеродистая (HMS, CNS, CW) — для общего применения дешевле. Все артикулы в таблицах доступны в обоих вариантах.
Как подобрать размер проставок?
Три проверки. Согласуйте отверстие проставки с монтажным болтом; убедитесь, что полный пакет (проставка + шарик + проставка) помещается в зазор лапок кронштейна; и проверьте, что итоговый угол остаётся в пределах, допускаемых корпусом род-энда. Все размеры — в таблицах выше и на отдельных страницах спецификаций.
Увеличивают ли проставки грузоподъёмность?
Нет. Проставки фиксируют подшипник, адаптируют отверстие и задают угол. Грузоподъёмность определяет сам род-энд или подшипник — учтите: уменьшение диаметра болта проставкой означает, что меньшее сечение получает болт, поэтому его тоже нужно рассчитывать под вашу нагрузку.
Из каких материалов изготавливаются проставки?
Три стандартные серии поставляются из нержавеющей или оцинкованной углеродистой стали. Для кастомных и OEM-программ мы также обрабатываем легированные стали 4130 / 4140 / 4340, SS304 / 316 / 17-4 PH, алюминий 6061 / 7075, а по запросу — латунь, инженерные пластики и титан.
Какие покрытия можно выбрать?
Для углеродистой стали стандартом является цинкование. Доступны воронение, полимерное покрытие, электроосаждение и анодирование (для алюминия), а также цинк-никель и другие специализированные покрытия, если того требует спецификация по коррозии.
Можете ли вы сделать проставки по моему чертежу?
Да — проставки одни из самых простых для кастомизации деталей. Пришлите отверстие, наружный диаметр, ширину, материал и покрытие либо чертёж. Каждый проект проходит проверку конструкции, прототип и согласование с заказчиком до производства.
Как вы тестируете проставки?
Размерный контроль каждой партии, плюс испытания на твёрдость и в соляном тумане, где этого требуют материал и покрытие. Сертификаты на материал и отчёты контроля — по запросу.
Совместимы ли ваши проставки с другими брендами?
Обозначения SG/HMS, SCNS/CNS и SCW/CW следуют общепринятым отраслевым конвенциям и подходят к большинству стандартных род-эндов и сферических подшипников. Сопоставляйте по фактическим размерам из таблицы, а не только по артикулу — пришлите шарнир, который устанавливаете, и мы подтвердим совместимость.
Как обслуживать проставки?
Осматривайте их при каждом обслуживании шарнира. Очищайте мягким моющим средством и заменяйте проставку с видимым износом на поверхности отверстия шарика или болтового отверстия: изношенная проставка позволяет шарниру гулять в пакете и ускоряет износ самого род-энда.
Инженерные инструменты
Калькуляторы для этого семейства продуктов
Оцените необходимый угловой зазор для резьбового род-энда.
Оцените несущую способность пальца или болта на односрез и двухсрез.
Оцените момент затяжки для болтовых соединений.
Покупательские гиды
Гиды покупателя по этому семейству продуктов
Фиксирует шарнир в посадочном месте и адаптирует отверстие под диаметр болта.
Задаёт ширину, зазор и пространство для перекоса между род-эндами и крепёжными лапками.
Напрямую с завода
Нужны подробности? Ответим в течение 24 часов
Укажите серию (SG/HMS, SCNS/CNS или SCW/CW), материал, отверстие, размеры пакета и количество — или просто пришлите чертёж.
