Эконом · Род-энды CM / CM-M
2-составные коммерческие род-энды для экономичных промышленных и сельхозтяг со средней нагрузкой.
Род-энды из углеродистой стали для промышленных, сельскохозяйственных и OEM-тяг
Род-энды из углеродистой стали
и Heim jointы
Род-энды из углеродистой стали — это оцинкованные heim jointы с шариком из стали 52100 — экономичное решение для промышленного оборудования, сельхозтехники и массовых OEM-тяг. SYZ поставляет 5 серий и 169 дюймовых и метрических размеров, в 2- и 3-составном исполнении с PTFE-вкладышем или под смазку — от образца до контейнера.
5 Серий
169 размеров всего
1/8″ – 1-1/4″
Диапазон дюймовых отверстий
3 – 30 мм
Диапазон метрических отверстий
Опция PTFE
Аналоги FK · Aurora · QA1
Сертификаты на материалы
От образца до полного контейнера
Защитное цинкование
Аналоги FK · Aurora · QA1
Прямые поставки с завода
Обзор
Что такое род-энды из углеродистой стали?
Род-энд из углеродистой стали (стальной heim joint) использует оцинкованный корпус из углеродистой стали вокруг шарика из подшипниковой стали 52100. Она обеспечивает надежную прочность для универсальных тяг по цене ниже хромомолибдена или нержавейки — правильный выбор при умеренных нагрузках, неагрессивной среде и приоритете экономии.
Род-энды из углеродистой стали используют те же стандарты резьбы и размеры, что и хромомолибден, поэтому являются экономичной прямой заменой там, где дополнительная прочность хромомолибдена не нужна.
Надежность и экономия
Отличное соотношение прочности и цены — стандартный выбор для универсальных тяг при ограниченном бюджете.
Шарик из стали 52100
Закаленный шарик из подшипниковой стали с прецизионным шлифованием и твердым хромированием — низкий износ и плавный ход.
Прямая замена хромомолибдена
Полная совместимость по размерам и резьбе — простая и экономичная замена там, где класс хромомолибдена не требуется.
Уровни продукции
Три практических уровня
Линейка углеродистой стали SYZ делится на три уровня:
| Уровень | Серии | Конструкция | Лучше всего для |
|---|---|---|---|
| Эконом / коммерческий | CM(-T)/CF(-T), CM-M/CF-M | 2-составной, PTFE опционально | Общая промышленность, сельхозтехника, легкая автоматизация, массовый OEM |
| Промышленная точность | JM(-T)/JF(-T), JM-M/JF-M | 3-составной, обойма из легированной стали, PTFE опционально | Более жесткие допуски, большая нагрузка на отверстие, прецизионные тяги |
| Самосмазывающийся / загрязненная среда | EXM/EXF | Удлиненная шейка, обойма из армированного нейлона + PTFE | Пыльные/загрязненные объекты, ограниченный доступ для смазки |
Переход с 2-составной на 3-составную дает более жесткий допуск шарик-обойма и большую грузоподъемность на размер отверстия; переход на EXM — самосмазывание с самоуплотнением и удлиненную шейку для глубокого монтажа.
Точность · Род-энды JM / JM-M
3-составные конструкции с отдельной обоймой из легированной стали для более жестких допусков и большей нагрузки на отверстие.
Самосмазывающийся · Род-энды EXM / EXF
Род-энды с удлиненной шейкой и литой обоймой для загрязненных сред и ограниченного доступа смазки.
Также с корпусом из углеродистой стали: VM/VF, с литой обоймой PM/PF и MPM/MPF, плюс медь-PTFE SA/SI. Эти специальные серии собраны в разделе Специальные род-энды →.
Спецификации
Материал и конструкция
Все серии из углеродистой стали используют шарик из подшипниковой стали 52100 (прецизионное шлифование, термообработка, твердое хромирование). Корпус/обойма по сериям:
| Серия | Корпус | Обойма / вкладыш | Резьба | Аналоги брендов |
|---|---|---|---|---|
| CM(-T) / CF(-T) | Углеродистая сталь, серебристый цинк, PTFE-вкладыш опционально | 2-составной, PTFE опционально | Дюймы UNF | FK, QA1 |
| CM-M / CF-M | Углеродистая сталь, серебристый цинк, PTFE-вкладыш опционально | 2-составной, PTFE опционально | Метрика | FK, Aurora, QA1 |
| JM(-T) / JF(-T) | Углеродистая сталь, желтый цинк | Легированная сталь; PTFE-вкладыш опционально | Дюймы UNF | FK, Aurora, QA1 |
| JM-M / JF-M | Углеродистая сталь, желтый цинк | Легированная сталь; PTFE-вкладыш опционально | Метрика | FK |
| EXM / EXF | Углеродистая сталь, желтый цинк | Литьевой армированный нейлон + PTFE | Дюймы UNF | Aurora, QA1 |
Полный ассортимент
Разбивка серий углеродистой стали
Род-энды CM / CF
Эконом · 2-составнойВходная точка, где определяет цена, а нагрузки умеренные: широкий диапазон отверстий и опциональный PTFE-вкладыш (-T). Аналоги FK, QA1.
Род-энды JM / JF
Промышленный · флагманОтдельная обойма из легированной стали дает более жесткие допуски и большую нагрузку на отверстие, чем 2-составная — самая востребованная в перекрестных ссылках углеродистая серия (FK, Aurora, QA1). Для рулевых/подвесочных шарниров без люфта и высокоцикловых машин.
Род-энды EXM / EXF
Самосмазывающийся · удлиненная шейкаУдлиненная шейка с самоуплотняющейся обоймой из армированного нейлона + PTFE — удерживает загрязнения снаружи и смазку внутри, с дополнительной длиной резьбы для толстых кронштейнов. Для пыльных/загрязненных сред с ограниченным доступом смазки. Аналоги Aurora, QA1.
Род-энды CM-M / CF-M
Метрика · экономМетрическая 2-составная версия для ISO-узлов; опция PTFE. Аналоги FK, Aurora, QA1.
Род-энды JM-M / JF-M
Метрика · промышленныйМетрический 3-составной, обойма из легированной стали, опция PTFE. Аналог FK.
Популярные размеры
Популярные размеры род-эндов из углеродистой стали
Начните с активной карточки товара и откройте страницу серии для полной таблицы размеров и перекрестного поиска.
| Семейство деталей | Отверстие | Резьба / стандарт | Продукт |
|---|---|---|---|
| CMR8-10-T | 1/2″ | 5/8-18 | Смотреть продукт → |
| CMR12-T | 3/4″ | 3/4-16 | Смотреть продукт → |
| CFR8-T | 1/2″ | 1/2-20 | Смотреть продукт → |
| JMR8-10-T | 1/2″ | 5/8-18 | Смотреть продукт → |
| JMR12-14-T | 3/4″ | 7/8-14 | Смотреть продукт → |
| JFR12-T | 3/4″ | 3/4-16 | Смотреть продукт → |
| EXMR8-10 | 1/2″ | 5/8-18 | Смотреть продукт → |
| CMR16M | M16 | M16 × 2.0 | Смотреть продукт → |
| JMR16M | M16 | M16 × 2.0 | Смотреть продукт → |
OEM и опт
Закупка род-эндов из углеродистой стали оптом
Пришлите годовой объем и список деталей. Мы рассчитаем по объемным уровням с документацией и упаковкой, необходимыми вашей производственной линии.
MOQ: обычно 100–300 шт.
Минимумы зависят от позиции, покрытия и конфигурации упаковки. Уточните точный MOQ по вашему списку деталей.
Производство 25 дней · образцы 20 дней
Используйте образцы для проверки посадки; планирование производства следует утвержденной спецификации и количеству.
Маркировка и упаковка
Лазерная маркировка артикулов, индивидуальные этикетки и экспортная упаковка для OEM-программ.
Прослеживаемость партий
Записи партий в ERP с сертификацией входного материала поддерживают повторные заказы и документацию по партиям.
Пришлите годовой объем и список деталей → Мы вернем расчет по объемным уровням с вариантами образцов, производства и упаковки.
Как выбрать правильную серию
Руководство по выбору серии
БЫСТРАЯ МАТРИЦА
| Ваш приоритет | Серия |
|---|---|
| Минимальная цена, умеренная нагрузка, дюймы | — 3-составная, углеродистая сталь, отверстие #4–#20 |
| Минимальная цена, умеренная нагрузка, метрика | CM-M/CF-M |
| Более жесткие допуски / большая нагрузка на отверстие, дюймы | — 3-составная, углеродистая сталь, отверстие #3–#20 |
| Более жесткие допуски / большая нагрузка на отверстие, метрика | JM-M/JF-M |
| Загрязненная среда, удлиненная шейка, самосмазывание | — удлиненный хвостовик, углеродистая сталь, самоуплотняющаяся нейлон/PTFE-обойма, отверстие #4–#20 |
ДЕРЕВО РЕШЕНИЙ
Углеродистая сталь подходит для нагрузки и среды? ├─ Приоритет бюджета, умеренная нагрузка → CM (дюймы) / CM-M (метрика) ├─ Нужны более жесткие допуски / больше нагрузки на отверстие → JM (дюймы) / JM-M (метрика) └─ Пыль/загрязнение + ограниченная смазка → EXM/EXF (самосмазывающийся, удлиненная шейка)
Углеродистая сталь против хромомолибдена — когда переходить: Оставайтесь на углеродистой стали, когда нагрузки в пределах
номинала, среда чистая/защищенная и важна цена. Переходите на род-энды из хромомолибдена, когда нагрузки приближаются
к номиналу, работа связана с ударами, шарнир — единственная точка отказа (рулевое/подвеска) или
требуется больший усталостный ресурс при высоких циклах.
PTFE (-T) против металл-металл: PTFE для герметичных/чистых узлов, где смазка непрактична; смазываемый металл-металл для открытых шарниров, которые можно периодически промывать, вымывая загрязнения. Точные отверстие, резьба и нагрузка по артикулу — на страницах спецификаций серий; проверьте перед заказом.
Защита от коррозии
Защитное цинкование
- Как это работает: цинк корродирует первым и защищает корпус из углеродистой стали от атмосферной ржавчины.
- Где она останавливается: постоянная влага, солевой туман, погружение и химическая мойка могут израсходовать покрытие; выбирайте тогда род-энды из нержавейки вместо этого.
- Серебристый против желтого: разница в покрытии и маркировке, а не в прочности.
Правило выбора: используйте оцинкованную углеродистую сталь для сухих или слабо открытых промышленных, сельхоз- и OEM-тяг. Переходите на нержавейку, когда коррозионная стойкость в приоритете.
Применения
Где применяются род-энды из углеродистой стали
Промышленные и аграрные закупщики могут стартовать от применения и подтвердить отверстие, резьбу, обойму и нагрузку на странице серии.

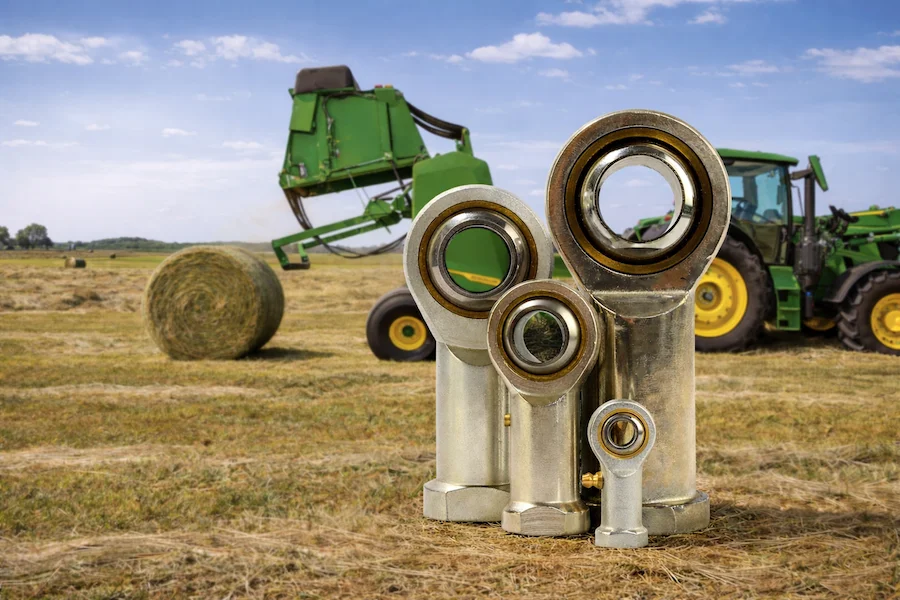

Сельское хозяйство
CM/CF для экономичных тяг навесных орудий; EXM/EXF, когда важны пыль и ограниченная смазка.

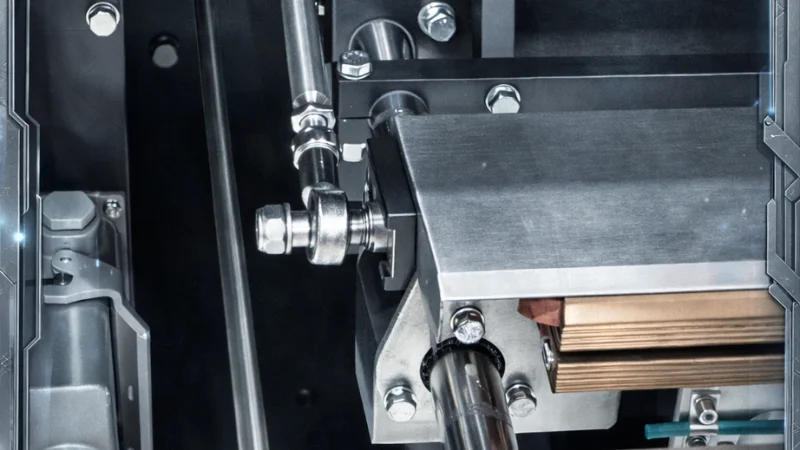

Упаковка
JM-T/JF-T для чистого высокоциклового движения, где PTFE-вкладыш снижает регулярную смазку.
Конвейеры и автоматизация
CM/CF и JM/JF покрывают актуаторы со средней нагрузкой, грузопоток и повторяемые OEM-тяги.
| Применение | Серия | Почему |
|---|---|---|
| Тяги навесных сельхозорудий | CM/CF, EXM/EXF | Экономично; EXM самоуплотняется от пыли |
| Промышленные конвейеры и актуаторы | CM/CF, JM/JF | Умеренные нагрузки, высокая ремонтопригодность |
| Упаковочные машины (чистые, высокий цикл) | JM-T/JF-T | PTFE для работы без смазки |
| Строительная техника (некритично) | — удлиненный хвостовик, углеродистая сталь, самоуплотняющаяся нейлон/PTFE-обойма, отверстие #4–#20 | Самоуплотнение для пыльных объектов |
| Массовые OEM-узлы | CM/CF | Минимальная стоимость за единицу |
| Грузопоток / навесные тяги | JM/JF | Больше нагрузки, чем CM |
| Метрические машины | CM-M, JM-M | Резьба ISO |
Производство и качество
Воспроизводимые партии для серийных тяг
Для OEM и запасных частей стабильность не менее важна, чем первый образец.
Размерный контроль
Отверстие, резьба, шейка и ключевые габаритные размеры проверяются по утвержденному чертежу и спецификации серии.
Контроль покрытия и соляного тумана
Оцинкованные корпуса проверяются на сплошность покрытия и требования коррозионной защиты, соответствующие применению.
Твердость и записи партий
Сертификация входного материала, проверки твердости и прослеживаемость партий в ERP поддерживают повторные заказы и документацию.
Завершите тяговый узел
Соберите полный промышленный тяговый узел
Контргайки
Зафиксируйте выбранную резьбу и регулировку.
Стяжные муфты (талрепы)
Регулируйте длину без отсоединения обоих концов.
Натяжные винты
Компактная наружная-наружная регулировка для тесных мест.
Шпильки для род-эндов
Адаптируйте род-энды с внутренней резьбой под резьбовые или сквозные крепления.
Вилки
Используйте пальцевое соединение, когда этого требует геометрия монтажа.
FAQ
Частые вопросы
Когда использовать углеродистую сталь вместо хромомолибдена или нержавейки?
Для экономичных промышленных и сельхозтяг со средней нагрузкой
в некоррозионных условиях. Переходите на хромомолибден при ударных/высокоцикловых нагрузках или на
нержавейку в коррозионных/моечных средах.
В чем разница между CM (2-составной) и JM (3-составной)?
CM — экономичный 2-составной дизайн; JM — 3-составной с отдельной обоймой из легированной
стали для более жестких допусков и большей нагрузки на отверстие, с опцией PTFE.
Что означает суффикс «-T»?
С PTFE-вкладышем — самосмазывающийся и необслуживаемый, в отличие от
смазываемой/стандартной обоймы.
Для чего нужна серия EXM?
Углеродистая сталь с удлиненной шейкой и самоуплотняющейся обоймой нейлон-PTFE — когда нужны
дополнительная длина резьбы и низкое обслуживание в загрязненных средах.
Ржавеют ли род-энды из углеродистой стали?
Оцинкованы для общей защиты в сухих/слабо открытых условиях.
При соли, мойке или химии выбирайте нержавейку (SCM/SCF).
Доступны в дюймах и метрике?
Да — CM/JM/EXM (дюймы UNF) и CM-M/JM-M (метрика).
Можно ли приваривать род-энды из углеродистой стали к трубе?
Нет — сварка разрушает термообработку подшипника и любой вкладыш. Используйте
трубчатые адаптеры или приварные бушинги и ввинтите род-энд после остывания.
Правая или левая резьба?
Оба доступны. Для регулируемых тяг используйте правую и левую на одной штанге
(эффект талрепа); правая резьба — стандарт для фиксированных креплений.
Каковы MOQ и срок поставки род-эндов из углеродистой стали?
MOQ обычно 100–300 шт. на позицию в зависимости от спецификации и упаковки. Образцы — обычно 20 дней, производство — 25 дней после утверждения спецификации; уточните точный график по списку деталей.
Можете ли вы нанести лазером наши артикулы?
Да. Лазерная маркировка артикулов, индивидуальные этикетки и экспортная упаковка могут быть включены в OEM-расчет. Пришлите формат маркировки и годовой объем вместе с чертежом или списком деталей.
Когда использовать углеродистую сталь вместо род-эндов из хромомолибдена или нержавейки?
Для экономичных промышленных и сельхозтяг со средней нагрузкой в некоррозионных условиях. Переходите на хромомолибден при ударных или высокоцикловых нагрузках, или на нержавейку в коррозионных и моечных средах.
В чем разница между род-эндами из углеродистой стали CM 2-составными и JM 3-составными?
CM — экономичный 2-составной дизайн. JM — 3-составной с отдельной обоймой из легированной стали для более жестких допусков и большей нагрузки на отверстие, с опцией PTFE.
Что означает суффикс -T у род-эндов из углеродистой стали?
Он указывает на версию с PTFE-вкладышем — самосмазывающуюся и необслуживаемую, в отличие от смазываемой или стандартной обоймы.
Есть ли род-энды из углеродистой стали в дюймах и метрике?
Да. CM, JM и EXM — дюймы UNF; CM-M и JM-M — метрика.
Можно ли приваривать род-энды из углеродистой стали к трубе?
Нет. Сварка разрушает термообработку подшипника и любой вкладыш. Используйте трубчатые адаптеры или приварные бушинги и ввинтите род-энд после остывания.
Род-энды из углеродистой стали с правой или левой резьбой?
Оба доступны. Для регулируемых тяг используйте правую и левую на одной штанге; правая резьба — стандарт для фиксированных креплений.
