What is the difference between punching and stamping?

Punching shears a hole or profile from sheet stock. Stamping forms the sheet into a three-dimensional feature. A progressive die can combine both operations.

Do you have your own punch presses?

Yes. Our own Ningbo facility runs 5 punch presses. The affiliated Taixing base runs 20 punch presses and 5 hydraulic forming presses for a different, larger production scale.

Should I use punching or laser cutting?

Laser cutting is usually more flexible for prototypes, short runs and changing profiles. Punching or stamping can be more economical for a stable high-volume shape once die cost is amortised.

Can you form a deep-drawn or heavy-gauge part?

The Taixing base has hydraulic forming presses, but the actual tonnage, material and geometry are reviewed for each programme. We do not publish an unsupported universal thickness limit.

What products are punched in your catalogue?

Documented examples include misalignment washers, rod end spacers, safety washers and flat kit hardware. The exact machine and die route for a particular SKU is confirmed during review.

What is the MOQ for a stamped part?

MOQ depends on die cost, material and volume. Send the target quantity and part drawing so we can compare tooling with a laser-cut or machined alternative.

What should I send for a quote?

Send the flat or finished drawing, material, thickness, formed dimensions, target volume and finish or inspection requirements.

Производственная компетенция / обработка листового металла

Вырубка / Штамповка

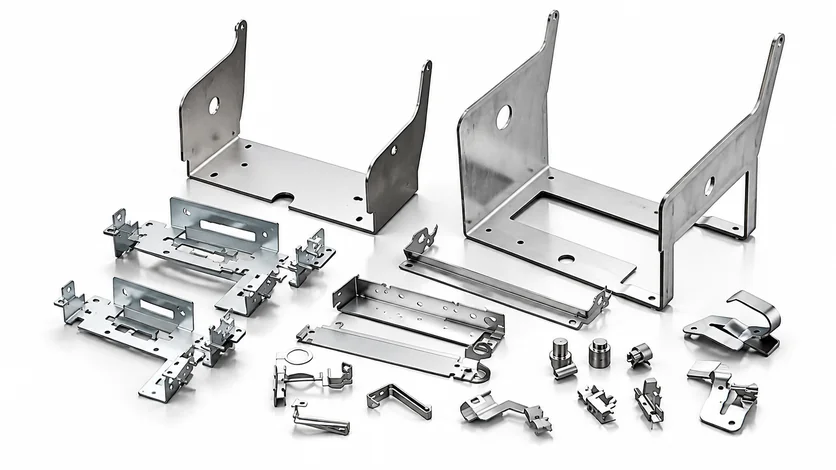

Вырубка вырезает контур или отверстие из листового материала с помощью штампа; штамповка формует лист в объёмную деталь, а штамп последовательного действия способен совмещать обе операции. В серийном производстве этот путь может выиграть у лазерной резки по стоимости за штуку. Наши мощности включают вырубку малых серий на собственном заводе в Нинбо и более крупное производство вырубки и гидравлической формовки на партнёрской площадке в Тайсине.

Отправить чертежи на проверку Смотреть вырубные детали

20Вырубные прессы на партнёрской площадке в Тайсине

5Гидравлические формовочные прессы на партнёрской площадке в Тайсине

5Вырубные прессы на собственном заводе в Нинбо

01 / Основы процесса

Что такое вырубка и что такое штамповка?

Вырубка — это резка сдвигом: пуансон и ответный матричный штамп смыкаются на листе или плите и за один ход вырезают контур или отверстие. Материал удаляется механически, а не лазером; после изготовления штампа деталь повторяется очень быстро.

Штамповка — это формовка: штамп вдавливает лист в гиб, ребро, выштамповку, вытяжную чашку или другую объёмную форму без удаления материала. Штамп последовательного действия может объединять пробивку, вырезку контура и формовку на нескольких переходах.

Гидравлический пресс создаёт регулируемое усилие по всему ходу и подходит для отдельных операций формовки и вытяжки. Тоннаж и фактическая пригодность конкретного пресса зависят от конкретной машины и детали, а не от слова «гидравлический». И вырубка, и штамповка зависят от оснастки, поэтому объём и стабильность конструкции являются ключевыми факторами выбора маршрута.

02 / Выбор маршрута

Вырубка / штамповка или лазерная резка

Критерий	Вырубка / штамповка	Лазерная резка
Оснастка	Специальный штамп под деталь	Специальная оснастка не требуется
Стартовые затраты	Выше — проектирование и изготовление штампа	Ниже; маршрут запускается программированием
Стоимость за штуку в серии	Ниже после амортизации оснастки	Практически постоянна на штуку
Лучшее применение	Простые повторяющиеся контуры и формованные детали в серии	Прототипы, малые серии или сложные/меняющиеся профили
Формовка в том же цикле	Да, со штампом последовательного действия или формовочным прессом	Нет; за резкой профиля следует отдельная операция

Практическое правило: меняющаяся конструкция или малая серия обычно указывают сначала на лазерную резку. Стабильная форма при больших объёмах оправдывает штамп и снижает стоимость штуки.

03 / Производственный маршрут

Вырубка и штамповка в SYZ

Вырубка малых серий

Собственный завод в Нинбо

На собственном заводе в Нинбо работают 5 вырубных прессов наряду с токарной обработкой, фрезерованием и шлифованием. Маршрут подходит преимущественно для небольших вырубных деталей: шайб, проставок и простых элементов кронштейнов; конкретная деталь и масштаб подтверждаются при проверке чертежа.

5Вырубные прессы в Нинбо

Собственное производствоТехнологические возможности собственного завода

Малые серииШайбы, проставки и конструктивные элементы

ПроверкаДеталь и объём закрепляются по заказу

Типичное применение: простая плоская метизная продукция либо вырубной элемент детали, остальное которой изготавливается по механической маршруту Нинбо.

Вырубка и формовка в серии

Партнёрская площадка в Тайсине

Партнёрская площадка в Тайсине располагает 20 вырубными прессами и 5 гидравлическими формовочными прессами наряду с лазерной резкой, гибкой, роботизированной сваркой и покрытиями. Собственные структурные OEM-линии включают масляные баки, рычаги подвески, задние мосты и детали шасси; эти линии отдельны от каталога syzrodends.

20Вырубные прессы

5Гидравлические формовочные прессы

SGSОценка партнёрской площадки

По оснасткеТоннаж и объём формовки подтверждаются

Граница компетенции: более тяжёлые структурные программы Тайсина не представлены здесь как каталожные продукты; маршрут определяется напрямую по оборудованию и требованиям к оснастке.

04 / Соответствие применению

Что изготавливают вырубкой и штамповкой

Шайбы и проставки

Компенсационные шайбы, прокладки, проставки, стопорные скобы и стопорные кольца, вырезаемые из листа.

Кронштейнный крепёж

Вырубные заготовки кронштейнов, монтажные лепестки и простые формованные кронштейны, сочетающие контур с гибом или элементом.

Структурная формовка

Усилители шасси, заготовки рычагов подвески, обечайки баков и другие формованные детали серийного объёма.

Детали последовательного штампа

Детали, объединяющие вырезанные контуры, отверстия и формованные рёбра или гибы на нескольких переходах штампа.

Контекст материалов: текущие примеры продукции — преимущественно крепёж из углеродистой или малоуглеродистой стали, часто с финишной обработкой после формовки. Материал и покрытие подтверждаются по нагрузке и коррозионной среде.

05 / Примеры продукции

Вырубные детали из наших продуктовых линеек

Плоская шайба Zinc plated misalignment washers for rod ends in inch and metric sizes

Крепёж для род-эндов

Оцинкованные компенсационные шайбы

Подобный профиль плоской шайбы обычно вырубается из листа за один ход штампа для воспроизводимого серийного производства.

Проставка

Плоский профиль

Проставка для род-энда в виде шайбы

Круглый плоский профиль и внутренний диаметр — пример простой геометрии, обычно вырубаемой за одну операцию.

Фиксация

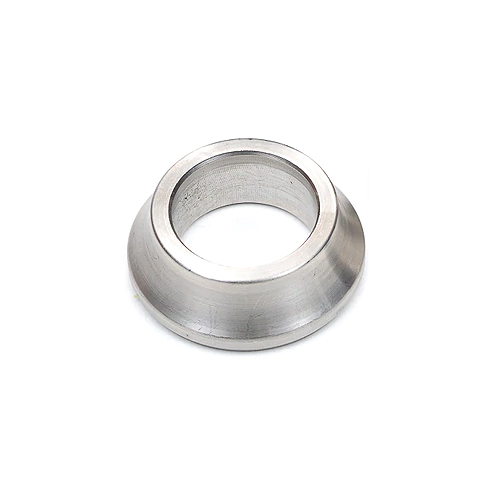

Safety washer for rod end bearing retention

Предохранительная шайба

Предохранительная шайба для сферического подшипника

Более широкая плоская отбортовка рассчитана на удержание дорожки подшипника, который она поддерживает, — профиль, подходящий для вырубки из листа.

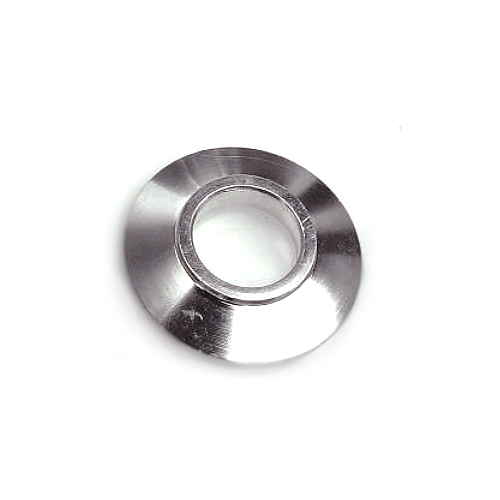

Шайба + проставка Heim joint rod end safety washer and misalignment spacer combination

Крепёж с перекосом

Предохранительная шайба / проставка для род-энда

Комбинированный профиль плоской шайбы с проставкой обычно вырубается как простая повторяемая деталь.

Крепёж комплекта Rebuildable flex joint johnny joint kit with side washers and snap ring

Комплект гибкого шарнира

Обслуживаемый комплект гибкого шарнира

Плоские боковые шайбы и стопорный крепёж комплекта — типовые детали, которые обычно вырубаются или формуются вместе с обработанными и формованными частями.

Нужна вырубная шайба, проставка или формованная заготовка?Пришлите нам чертёж и целевой объём.

06 / Контроль качества

Как контролируются вырубные и штампованные детали

Штамп определяет повторяемость вырубной или формованной детали. Поэтому контроль охватывает оснастку, плоский профиль и любую формованную геометрию.

Проверка оснастки и материала

Материал, толщина, состояние штампа и последовательность формовки проверяются до запуска серии.

Контроль первой детали

Контур, отверстие, положение отверстий, гиб или высота формовки проверяются по чертежу до серийного выпуска.

Пооперационный контроль

Повторяющиеся проверки отслеживают заусенец, положение элементов и размерный дрейф по мере прохождения штампа и материала через производство.

Приёмочный контроль

Готовые детали проходят 100%-й контроль, выборку или план, оговорённый заказчиком, включая проверку покрытий, где применимо.

07 / Дизайн под изготовление

Проектирование под вырубку и штамповку

Приложите это к запросу

Развёртка или чертёж готовой формованной детали
Материал и толщина
Требования к отверстиям, пазам и кромкам
Высота, угол или глубина формовки
Целевой объём и годовая потребность
Требования к покрытию и контролю

Оснастка против объёма

Проектирование и изготовление штампа добавляют первоначальные затраты. Стабильная геометрия и значимый объём позволяют сниженной стоимости штуки окупить оснастку.

Материал и толщина

Марка, толщина, направление проката и геометрия гиба или вытяжки влияют на заусенец, растрескивание, пружинение и выбор пресса.

Последовательность переходов

Когда резка и формовка выполняются в одном штампе, порядок переходов, несущую ленту и удаление детали нужно продумывать с самого начала.

Связанные маршруты обработки

Лазерная резка Гибка Сварка Гальваническое покрытие

08 / Вопросы

Часто задаваемые вопросы: вырубка / штамповка

В чём разница между вырубкой и штамповкой?

Вырубка срезает отверстие или профиль из листа. Штамповка формует лист в объёмный элемент. Штамп последовательного действия может совмещать обе операции.

Есть ли у вас собственные вырубные прессы?

Да. На собственном заводе в Нинбо работают 5 вырубных прессов. Партнёрская площадка в Тайсине располагает 20 вырубными прессами и 5 гидравлическими формовочными прессами для другого, более крупного масштаба производства.

Что выбрать: вырубку или лазерную резку?

Лазерная резка обычно гибче для прототипов, малых серий и меняющихся профилей. Вырубка или штамповка экономичнее для стабильной формы при больших объёмах после амортизации стоимости штампа.

Можете ли вы формовать глубоковытянутые или толстостенные детали?

На площадке в Тайсине есть гидравлические формовочные прессы, но фактический тоннаж, материал и геометрия рассматриваются по каждой программе. Мы не публикуем универсальный предел толщины без обоснования.

Какие каталожные продукты изготавливаются вырубкой?

Задокументированные примеры: компенсационные шайбы, проставки род-эндов, предохранительные шайбы и плоский крепёж комплектов. Конкретный станок и маршрут оснастки для артикула подтверждаются при проверке.

Какой MOQ для штампованной детали?

MOQ зависит от стоимости оснастки, материала и объёма. Пришлите целевое количество и чертёж детали — мы сравним оснастку с альтернативой лазерной резки или механической обработки.

Что прислать для расчёта стоимости?

Пришлите развёртку или готовый чертёж, материал, толщину, формованные размеры, целевой объём и требования к покрытию или контролю.

Проверка оснастки и объёма

Нужна вырубная или штампованная деталь?

Пришлите чертёж, материал, толщину и целевой объём. Мы сравним штамп с лазерной резкой и подтвердим оптимальный производственный маршрут.

Отправить чертежи на проверку
