Шпилечная конфигурация
SYZ рассчитает базовую серию род-эндов со шпилечной конфигурацией. Пришлите отверстие, нагрузку и целевое гнездо — мы предложим точную конфигурацию.

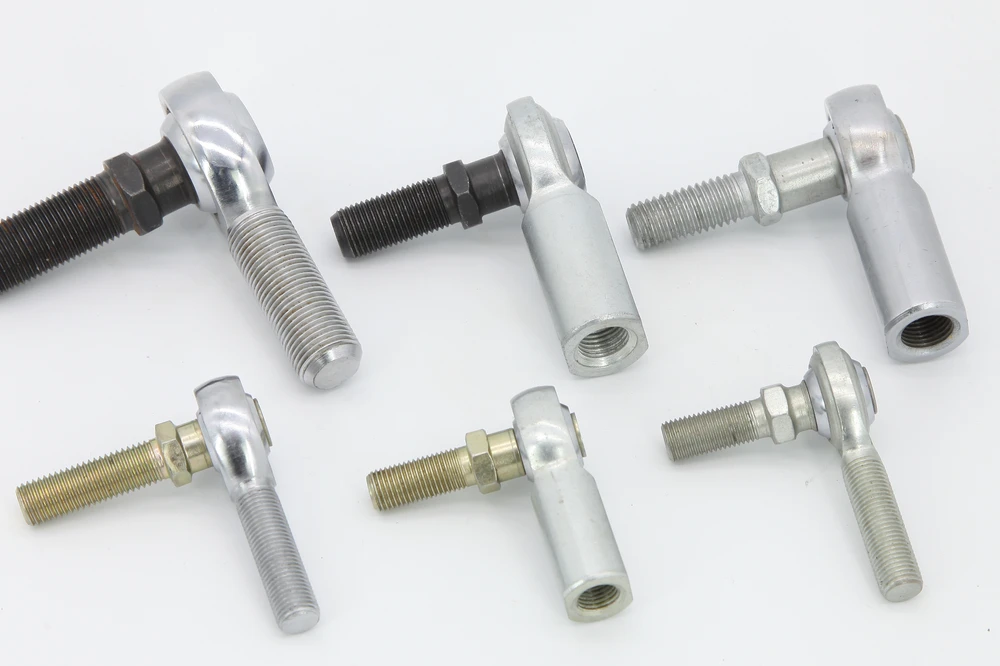

Конфигурация со шпилькой для род-эндов и хайм-джойнтов
Шпильки для род-эндов
Шпилька род-энда — это ступенчатый вал, зафиксированный в сферическом отверстии род-энда; она заменяет сквозной болт и позволяет крепление с одной стороны в резьбовом гнезде.
10-32 to 3/4-16
UNF-2A thread
3/16″–3/4″
Диапазон отверстий
8 типоразмеров
Конфигурации
±25°
Перекос (примерно)
Сертификаты на материал
От образца до полного контейнера
Прямые поставки с завода
Стандартная правая резьба · опции SL / SX
Качество ISO 9001:2015
Обзор
Что такое шпилька род-энда?
Шпилечная конфигурация — это ступенчатый вал в сферическом отверстии род-энда. Вместо сквозного болта резьбовая шпилька выходит из сферы и ввинчивается непосредственно в гнездо или нарезную деталь.Sк номеру детали род-энда и укажитеSLдля левой резьбы шпильки илиSXдля термообработанной легированной шпильки.
Выберите конфигурацию шпильки
ДобавьтеSк совместимому номеру детали род-энда SYZ; размер шпильки соответствует сферическому отверстию.
Материал и резьба
Углеродистая, легированная или нержавеющая сталь; RH — стандарт, SL — левая, SX — термообработанная легированная.
Предложения продукции
Размеры шпилек для род-эндов
Шпилька подбирается по сферическому отверстию род-энда. ДобавьтеSк базовому номеру детали род-энда для шпилечной конфигурации; используйтеSLдля левой резьбы шпильки иSXдля термообработанной легированной шпильки. Все указанные резьбы — наружные UNF-2A.

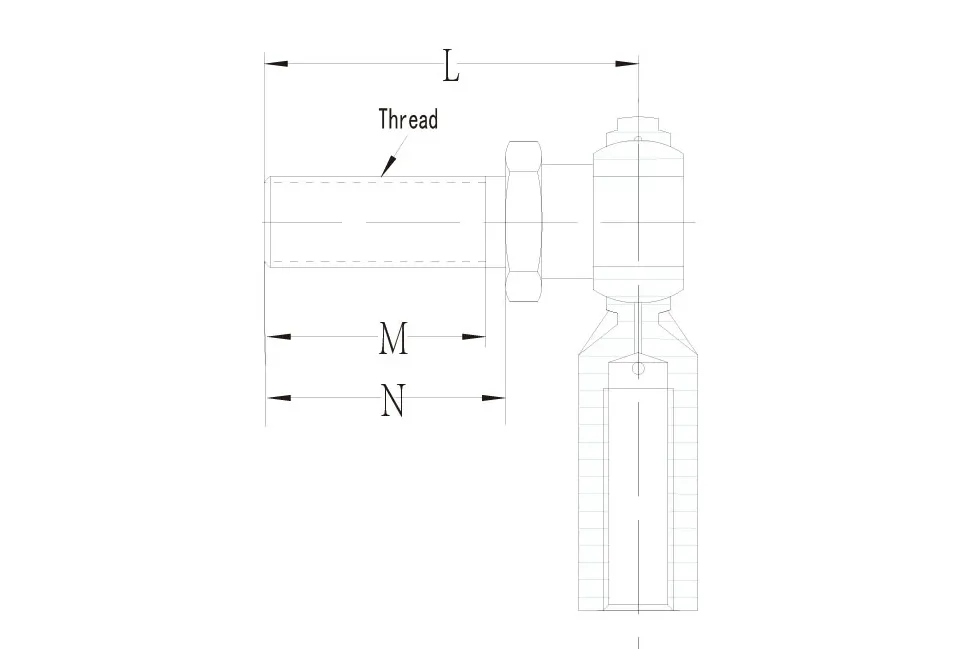

| Отверстие род-энда | L ±.015″ | N ±.010″ | М (справ.) | Резьба шпильки | Подробнее |
|---|---|---|---|---|---|
| 3/16″ | 1.016″ | 0.500″ | 0.437″ | 10-32 | Смотреть размер → |
| 1/4″ | 1.031″ | 0.562″ | 0.500″ | 1/4-28 | Смотреть размер → |
| 5/16″ | 1.219″ | 0.687″ | 0.593″ | 5/16-24 | Смотреть размер → |
| 3/8″ | 1.562″ | 0.906″ | 0.812″ | 3/8-24 | Смотреть размер → |
| 7/16″ | 1.750″ | 1.062″ | 0.937″ | 7/16-20 | Смотреть размер → |
| 1/2″ | 2.000″ | 1.125″ | 1.000″ | 1/2-20 | Смотреть размер → |
| 5/8″ | 2.500″ | 1.500″ | 1.375″ | 5/8-18 | Смотреть размер → |
| 3/4″ | 3.000″ | 1.812″ | 1.625″ | 3/4-16 | Смотреть размер → |
Источник размеров: спецификация шпилек род-эндов SYZ. L и N — номинальные размеры с опубликованными допусками; проверяйте перед обработкой.
Инженерное руководство
Руководство по выбору
01
Согласуйте резьбу
Исходите из базового отверстия род-энда и согласуйте резьбу шпильки UNF-2A и размеры L/N/M с гнездом.
02
Спецификация под среду
Выберите углеродистую, легированную илинержавеющую стальв зависимости от среды; используйте SX, когда требуется термообработанная шпилька.
03
Проверьте зацепление и стопорение
Проверьте длину и зацепление резьбы на странице характеристик; всегда фиксируйте соединение контргайкой от вибрации.
Промышленное применение
Применение
Шпильки упрощают односторонний монтаж там, где сквозной болт недоступен, удерживая шарнир у точки вращения.
Глухой и односторонний монтаж
Вверните выступающую шпильку UNF в нарезное гнездо, бобышку или кронштейн, когда другая сторона недоступна.
Монтаж с одной стороны
Компактная компоновка тяги
Замените габарит сквозного болта шпилечным креплением, когда головка, шайба и дальняя гайка не помещаются.
Стеснённые зоны доступа
Шпилечная опция для всей серии
Шпилечная опция доступна во всех сериях род-эндов SYZ. Выберите базовую серию по отверстию, резьбе и вкладышу, затем добавьте суффикс S.
Любая совместимая серия SYZ
Техническое руководство
Как встраивается шпилечная конфигурация
Стандартный род-энд использует сквозной болт в сферическом отверстии. Шпилечная конфигурация заменяет его за четыре шага.
- Выберите базовое отверстие род-энда.Восемь типоразмеров шпилек: от 3/16″ / 10-32 до 3/4″ / 3/4-16.
- Проверьте зацепление резьбы.Заведите необходимую длину резьбы в нарезное гнездо и оставьте место для посадки буртика на торец род-энда.
- Проверьте ход.Держите узел в пределах примерно ±25° перекоса по всем направлениям и проверьте зазор буртика на упоре.
- Зафиксируйте монтаж.Используйте указанный момент и контргайку или фиксатор резьбы там, где вибрация может ослабить шпильку.
Для быстрой проверки зацепления используйтекалькулятор рабочей длины резьбы. Полные размеры и допуски шпилек приведены настранице характеристик шпилек род-эндов.
Инженерные детали
Виды отказов, исключаемые конструктивно
Большинство отказов шпилек начинается на стыках: недостаточное зацепление резьбы, непосаженный буртик или неподходящий материал.
| Симптом | Причина | Профилактика |
|---|---|---|
| Резьба срывается под нагрузкой | Недостаточное зацепление | Зацепление ≥ ~1× диаметра резьбы; не располагайте род-энд у конца шпильки |
| Шпилька откручивается в работе | Нет контргайки / вибрация | Зафиксируйте контргайкой и проверьте после первой обкатки |
| Задиры при монтаже (нержавейка) | Сухая резьба нержавейка/нержавейка | Используйте антисхватывающую пасту на шпильках из нержавейки |
| Соединение корродирует/закисает | Материал не подходит для среды | Для влаги/соли/мойки укажите нержавеющий вариант |
Конфигурация и поставка
Шпильки для род-эндов на заказ
Шпилька vs сквозной болт
Шпилька:монтаж с одной стороны в нарезное гнездо или бобышку; компактно, без дальней гайки.Сквозной болт:применяйте, когда обе стороны доступны или требуется длинный болт на двухсрезное соединение. Выбор по доступу и нагрузке.
Суффиксы при заказе:S = шпилечная конфигурация, SL = левая резьба, SX = термообработанная шпилька.
Завершите соединение
Выберите род-энд и стопорную арматуру
Хром-молибденовые род-энды
Выберите базовую сферическую серию по отверстию, резьбе и дорожке, затем добавьте конфигурацию S.
Род-энды из углеродистой стали
Просмотрите семейства углеродистых род-эндов (наружная/внутренняя резьба), доступных со шпилечным монтажом.
Род-энды из нержавеющей и спецстали
Выбирайте нержавейку или спецматериалы, когда определяющими являются коррозионная стойкость и выбор вкладыша.
Контргайки
Зафиксируйте выступающую резьбу после посадки и выравнивания шпилечного соединения.

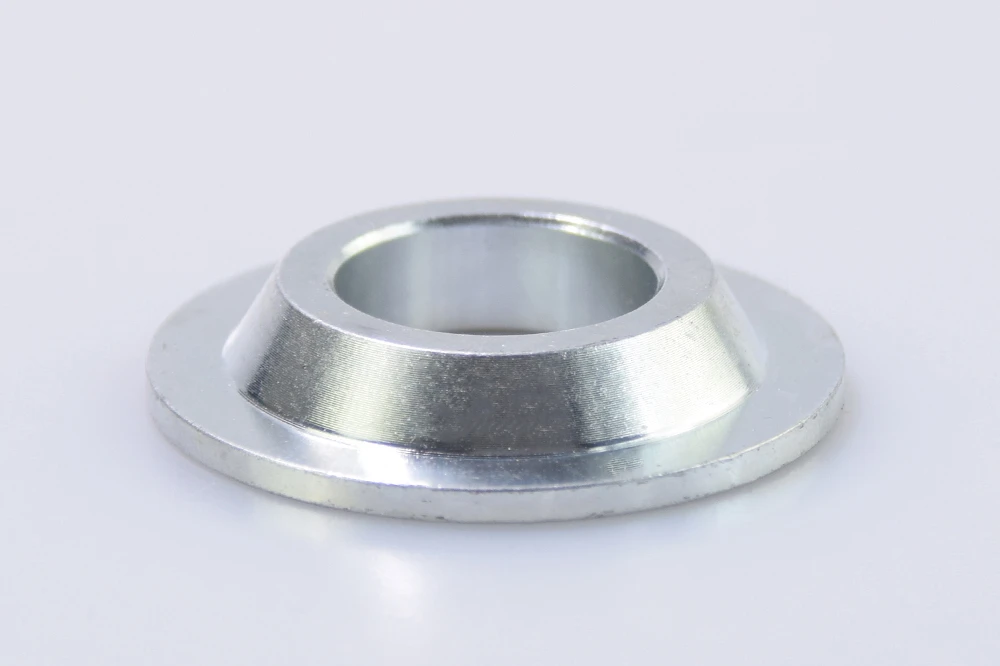

Проставки для род-эндов
Задайте монтажную ширину и зазор качания вокруг сферы и буртика.
FAQ
Частые вопросы
Для чего нужна шпилька род-энда?
Она заменяет сквозной болт ступенчатой шпилькой в сферическом отверстии, позволяя односторонний монтаж в нарезное гнездо.
Разница между шпилькой род-энда и род-эндом со шпилькой?
Это одна и та же конфигурация: род-энд со ступенчатой шпилькой в сферическом отверстии, обозначается суффиксом S.
Есть ли вариант из нержавеющей стали?
Да. Доступны углеродистая, легированная и нержавеющая сталь; для коррозионных сред и мойки указывайте нержавейку.
Какие размеры доступны?
Восемь размеров по отверстию: от 3/16″ до 3/4″, резьбы UNF-2A от 10-32 до 3/4-16. Полная таблица выше.
Нужна ли контргайка со шпилькой?
Да — контргайка фиксирует узел от самоотвинчивания от вибрации.
