Род-энды ALJM / ALRSM / ALJF
3-составной прецизионный · 27 размеров
3-составное прецизионное семейство использует обойму из легированной стали с опциональным PTFE-вкладышем. ALRSM — версия с усиленной шейкой для большего зацепления резьбы.
Легкий авиационный алюминий 7075-T6 — род-энды и Heim jointы
Алюминиевые род-энды
и Heim jointы
Легкие алюминиевые род-энды 7075-T6 для гоночных тяг, робототехники, управляющих тяг БПЛА и OEM-узлов. Выбирайте 3-составное семейство ALJM для точного движения или 2-составное AM/AF для самосмазывающихся экономичных тяг. Стандартные покрытия — красный или черный анодированный, с опциями правой/левой резьбы и поддержкой перекрестных ссылок FK, Aurora, QA1 и Midwest Control.
2 серий
52 размеров
0.190″–1.000″
Диапазон отверстий
7075-T6
Корпус · шарик 52100
FK · Aurora · QA1
Перекрестные ссылки
Сертификаты на материалы
От образца до полного контейнера
Авиационный класс 7075-T6
Аналоги FK · Aurora · QA1
1/3 веса стали
Обзор
Что такое алюминиевые род-энды?
Алюминиевые род-энды (алюминиевые heim jointы / rose jointы) заменяют стальной корпус на корпус из авиационного алюминия 7075-T6, снижая вес при сохранении той же сферической подвижности. шарик остается закаленной подшипниковой сталью 52100 — алюминий никогда не используется для шарика, так как не имеет поверхностной твердости для износостойкости.
Этот компромисс осознанный: алюминий снижает массу ценой запаса ударной нагрузки по сравнению с хромомолибденом. Поэтому реальный вопрос выбора — не абстрактное «алюминий или сталь», а несет ли ваша тяга легкие и умеренные хорошо контролируемые нагрузки (выигрывает алюминий) или высокоударные нагрузки подвески/рулевого (используйте хромомолибден).
Корпус из алюминия 7075-T6
Высокопрочный авиационный класс,
закалка на раствор и искусственное старение до T6. Анодирование в красный или черный для защиты от коррозии.
Шарик из подшипниковой стали 52100
Прецизионное шлифование, термообработка, твердое
хромирование. Алюминий никогда не используется для шарика во избежание заедания и износа.
Компромисс вес/прочность
Снижает неподрессоренную массу и улучшает отклик, но имеет меньшую ударную грузоподъемность, чем хромомолибден. Рассчитан на легкие и умеренные, хорошо контролируемые нагрузки.
Материаловедение
Почему 7075-T6 (а не 6061 или 2024)
Алюминиевые род-энды живут или умирают в зависимости от сплава. SYZ использует 7075-T6 — высокопрочный авиационный класс — не случайно:
Прочность
7075-T6 — самая прочная из распространенных алюминиевых сплавов, прочность на растяжение значительно выше универсального 6061 — приближается к мягкой стали при плотности ~1/3 от стали. (Опубликованное свойство сплава — данные по артикулам см. на каждой странице спецификаций.)
Состояние T6
Закалка на раствор и искусственное старение до максимальной прочности — стандартное состояние для конструкционных аэрокосмических деталей и высококлассного автоспорта.
Почему не 6061
6061 слабее и потребовал бы меньших номинальных нагрузок; «алюминиевый род-энд 6061» от другого поставщика не эквивалентен детали из 7075-T6.
Анодирование
Цветное анодирование (красный/черный) упрочняет поверхность, улучшает коррозионную стойкость и позволяет цветовое кодирование право/лево или путей нагрузки в сложных узлах.
История веса — это суть: снижение массы рулевых тяг, реактивных штанг, тяг стабилизатора и тяг управления уменьшает неподрессоренную/вращающуюся массу, улучшая разгон, отклик и выносливость несущей конструкции — при условии, что нагрузки остаются в пределах номинала алюминиевой серии.
Проверенные спецификации
Материал и конструкция
Алюминиевые род-энды SYZ имеют общий высокопрочный корпус 7075-T6 и шарик из подшипниковой стали 52100. Внутренности и обоймы оптимизированы по сериям:
| Компонент | ALJM / ALRSM / ALJF (3-составной) | AM / AF (2-составной) |
|---|---|---|
| Корпус | Авиационный алюминий 7075-T6, анодированный красный/черный | Авиационный алюминий 7075-T6, анодированный красный/черный |
| Шарик | Подшипниковая сталь 52100, термообработка, прецизионное шлифование, твердое хромирование | Подшипниковая сталь 52100, термообработка, прецизионное шлифование, твердое хромирование |
| Обойма / вкладыш | Обойма из легированной стали; PTFE-вкладыш опционально (-T); цинкование опционально | Литьевой армированный нейлон с PTFE |
| Диапазон отверстий | 0,1900-0,7500 дюйма | 0,1900-1,000 дюйма |
| Резьба | Наружная (ALJM) / внутренняя (ALJF) / усиленная шейка (ALRSM); правая и левая | Наружная (AM) / внутренняя (AF); правая и левая |
| Аналоги брендов | FK, Aurora | QA1, Midwest Control |
Почему 7075-T6
Высокопрочный авиационный алюминиевый класс
(закалка на раствор, старение до T6) — значительно прочнее обычного 6061 при сохранении
весового преимущества алюминия. Цветное анодирование упрочняет поверхность, противостоит коррозии и позволяет цветовую маркировку.
Серия ALRSM
Усиленный / с усиленной шейкой член
3-составного семейства (не другой материал шарика) — больше витков резьбы, где шейка несет
осевую или изгибающую нагрузку.
Опция PTFE (-T)
Вкладыш устраняет потребность в смазке
и снижает трение; также держит полимерный барьер между стальным шариком и алюминиевым корпусом, снижая
гальваническое взаимодействие во влажных условиях.
Полный ассортимент
2 алюминиевых семейства

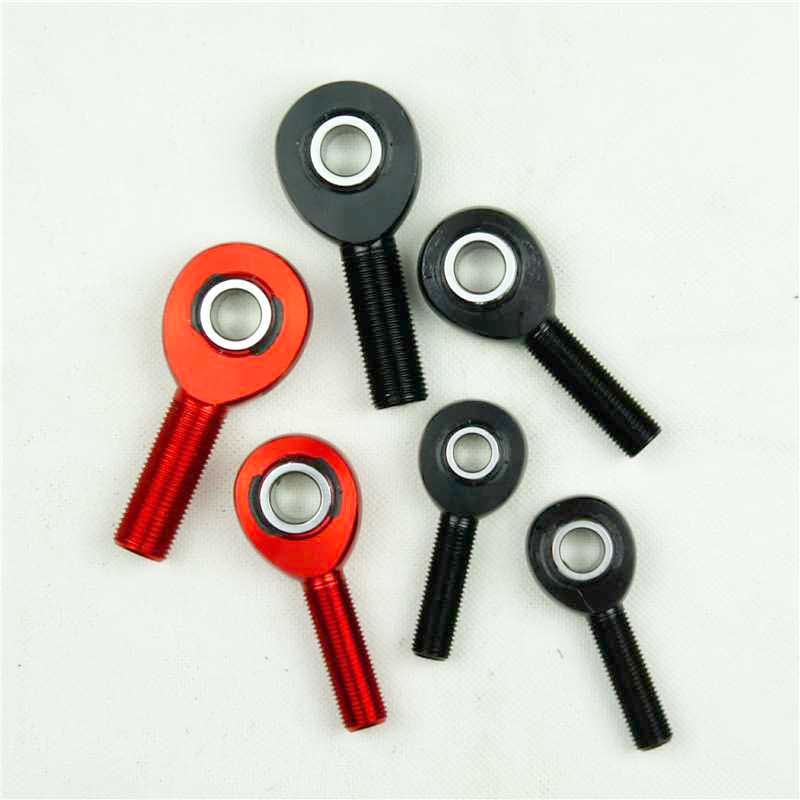

Род-энды AM / AF
2-составной · 25 размеров
2-составное семейство AM/AF сочетает корпус из алюминия 7075-T6 с обоймой из армированного нейлона/PTFE. Практичный самосмазывающийся вариант для более легких механизмов.
Начните с реального артикула
Популярные размеры алюминиевых род-эндов
Используйте эти активные карточки товара как быстрый старт и подтвердите полную размерную таблицу на странице серии.
| Серия | Артикул | Отверстие / резьба | Конфигурация |
|---|---|---|---|
| ALJM | ALJMR8(T) / ALJML8(T) | 0.5000″ · 1/2-20 | Наружная 3-составной |
| ALJM | ALJMR12(T) / ALJML12(T) | 0.7500″ · 3/4-16 | Наружная 3-составной |
| ALJF | ALJFR8(T) / ALJFL8(T) | 0.5000″ · 1/2-20 | Внутренняя 3-составной |
| ALJF | ALJFR12(T) / ALJFL12(T) | 0.7500″ · 3/4-16 | Внутренняя 3-составной |
| AM | AMR8-10 / AML8-10 | 0.5000″ · 5/8-18 | Наружная 2-составной |
| AF | AFR8 / AFL8 | 0.5000″ · 1/2-20 | Внутренняя 2-составной |
| AM | AMR12-16-1 / AML12-16-1 | 0.7500″ · 1-14 | Наружная 2-составной |
Брендовые программы и визуальный контроль

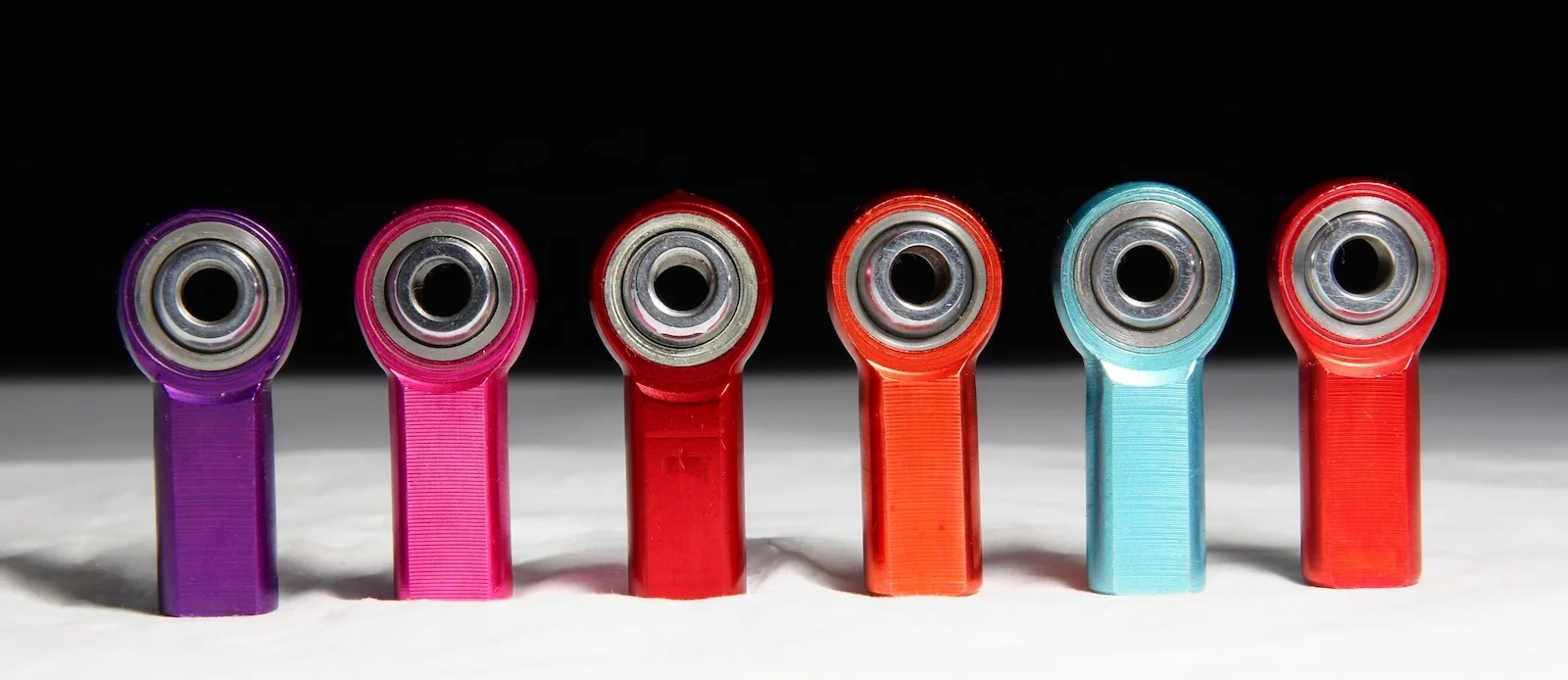

Цвета и индивидуальное покрытие
Стандартно красное или черное анодирование; другие цвета, лазерные логотипы и индивидуальная упаковка доступны для брендовых программ.
Стандартные покрытия
Красное или черное анодирование — стандарт для программ ALJM, ALRSM и AM/AF. Цвет может обозначать стороны право/лево или раздельные пути нагрузки.
Брендовая идентификация
Лазерные логотипы или идентификаторы деталей можно обсудить с расчетной командой для повторных программ и прослеживаемых узлов.
Контроль упаковки
Индивидуальная упаковка и маркировка для программ дистрибьюторов, автоспорта и частных марок. Запросите образец цвета перед запуском.
Как выбрать правильный материал
Руководство по выбору алюминия
БЫСТРОЕ СРАВНЕНИЕ
| Ваше требование | Рекомендуемый материал | Почему |
|---|---|---|
| Снижение веса, легкие и средние нагрузки, анодированное покрытие | Алюминий 7075-T6 | Меньше неподрессоренной массы, плотность 1/3 от стали |
| Тяжелые ударные нагрузки, основное рулевое, внедорожная подвеска | Хромомолибден 4130 | Выше прочность на растяжение и усталостный ресурс |
| Открытая абразивная среда / дорожный комфорт | Хромомолибден 4130 (PTFE / поли) | Сопротивляется эрозии гравием и деформации корпуса |
КОГДА ВЫБИРАТЬ АЛЮМИНИЙ
- Снижение веса — ключевая цель конструкции тягового узла.
- Тяга несет легкие и средние хорошо контролируемые нагрузки.
- Нужно чистое анодированное покрытие (красный или черный).
- Требуется малая подвижная масса / быстрая отзывчивая подвижность.
КОГДА ИЗБЕГАТЬ АЛЮМИНИЯ
- Шарнир испытывает тяжелые ударные нагрузки или высокие ударные напряжения.
- Резьбовая шейка нагружена на изгиб (только чистое растяжение/сжатие).
- Основное рулевое или тяжелое внедорожная подвеска без инженерной валидации.
- Среда достаточно абразивна, чтобы разрушить алюминиевый корпус. В этих случаях используйте род-энды из хромомолибдена.
Подтвердите перед заказом: Отверстие, размер и шаг резьбы, наружная/внутренняя, правая/левая, длина от центра до конца,
ширина шарика/корпуса, требуемый угол несоосности, PTFE или металл-
Точные радиальные нагрузки указаны на каждой странице спецификаций — проверьте перед выпуском финальной конструкции.
Применения
Где применяются алюминиевые род-энды
Используйте легкий корпус там, где важны масса и отзывчивость; проверяйте каждую структурную нагрузку на уровне детали.
UTV и side-by-side
Легкий вариант для контролируемых непервичных тяг — тяги стабилизатора, реактивные штанги и механизмы управления. Высокоударные нагрузки подвески требуют инженерной валидации или хромомолибдена.
Гоночные тяги
ALJM/ALJF поддерживает низкую подвижную массу в механизмах переключения, дросселя, педалей и других неструктурных гоночных узлах; AM/AF — практичная самосмазывающаяся альтернатива.
Робототехника и автоматизация
Меньшая подвижная масса может снизить требования к актуатору в механизмах захвата, приборах и регулируемых машинных тягах. Укажите обоймы PTFE или нейлон под рабочий цикл.
БПЛА и легкие механизмы
Алюминий 7075-T6 может подходить для управляющих тяг БПЛА и легких механизмов, где важен каждый грамм. Эта страница не означает авиационную сертификацию; проверьте весь узел.
Перекрестные ссылки
Алюминиевые род-энды SYZ имеют перекрестные ссылки на реальные линейки конкурентов. Введите артикул конкурента в инструмент перекрестного поиска на каждой странице спецификаций, чтобы найти аналог SYZ по размерам.
Почему SYZ
Практичная программа поставки алюминия
С 1999 года
Прямое заводское производство род-эндов и тяг с поддержкой материалов и размеров для повторяемых узлов.
ISO 9001:2015
Сертификат системы качества 11425Q49262R0S. Сертификаты материалов и протоколы инспекций можно обсудить при расчете.
От прототипа к серии
Образцы обычно планируются на ~20 дней, производство — на ~25 дней; уточните график у расчетной команды.
Завершите сборку
Сопутствующая тяговая оснастка
Алюминиевые контргайки
Спросите об опциях с суффиксом JNR…A для соответствующих алюминиевых узлов.
Талрепы с шестигранным стержнем
Регулируемые тяговые варианты из алюминия и стали с шестигранным стержнем.
Трубчатые адаптеры
Алюминиевые регуляторы тяг ALBA и приварные трубчатые адаптеры.
Переход на хромомолибден
Используйте хромомолибденовое семейство, когда доминирует ударная нагрузка или основная подвеска.
FAQ
Частые вопросы
Достаточно ли прочны алюминиевые род-энды для подвески?
Для легких гоночных машин, UTV и мотоциклов алюминиевые род-энды 7075-T6 работают
в неструктурных тягах (тяги стабилизатора, рычаги развала), где нагрузки умеренные. Для структурных тяг более
тяжелых машин используйте хромомолибден. Всегда сверяйте статическую радиальную нагрузку с расчетным
максимумом с запасом прочности.
Что означает «род-энд 7075»?
Это алюминиевый род-энд, корпус которого из высокопрочного алюминия 7075 (SYZ
использует 7075-T6). Покупатели ищут его, когда хотят легкий, но более прочный алюминиевый вариант, чем обычные
марки.
В чем разница между сериями ALJM и AM?
ALJM — 3-составная прецизионная с обоймой из легированной стали и опциональным PTFE-вкладышем —
более плавная подвижность и вариант с усиленной шейкой (ALRSM). AM — 2-составной с обоймой из
армированного нейлона/PTFE — практичный, легконагруженный, экономичный вариант. Оба используют корпус 7075-T6 и стальной шарик 52100.
Что означает суффикс «(-T)»?
Он указывает на версию с PTFE-вкладышем — самосмазывающуюся и необслуживаемую,
идеальную для пыльных, влажных или герметичных узлов. Версии без T полагаются на стандартную обойму.
Можно ли получить левую резьбу?
Да — каждая алюминиевая серия предлагает правую и левую резьбу. Левая нужна с одной стороны
узла стяжной муфты или трубчатого адаптера, чтобы оба конца регулировались вместе.
Подходят ли алюминиевые род-энды для морской/соленой воды?
Не рекомендуется — соль вызывает питтинг и гальваническую коррозию на
границе стальной шарик/алюминиевый корпус. Для морского применения выбирайте нержавеющие род-энды SYZ (SCM/SCF) или нержавеющие
сферические подшипники (COM-SS).
Гриппует ли корпус при ввинчивании в сталь?
Алюминиевая резьба может заедать при высоком моменте или частой регулировке. Используйте
антигрипную пасту и избегайте чрезмерного затяжки.
Какие цвета доступны?
Красное или черное анодирование — стандартные покрытия. Другие цвета можно обсудить для одобренных брендовых программ; запросите образец перед запуском производства.
Можете ли вы нанести лазером наш бренд?
Лазерные логотипы или идентификаторы и индивидуальная упаковка могут быть рассмотрены для повторяющихся OEM, дистрибьюторских и частных марочных программ. Включите макет и годовой объем в запрос расчета.
Достаточно ли прочны алюминиевые род-энды для подвески?
Для более легких гоночных и управляющих тяг они могут подойти, но для структурной подвески тяжелой техники или сильных ударов хромомолибден остается более безопасным выбором. Всегда проверяйте номинал детали на странице спецификаций.
В чем разница между ALJM и AM?
ALJM — 3-составное прецизионное семейство с обоймой из легированной стали и опциональным PTFE-вкладышем, а AM — 2-составное самосмазывающееся семейство с обоймой из армированного нейлона/PTFE.
Можно ли получить алюминиевые род-энды с левой резьбой?
Да. Доступны варианты правой и левой резьбы, чтобы регулируемый узел настраивался вращением корпуса тяги вместо отсоединения конца.
Подходят ли алюминиевые род-энды для морской или соленой воды?
Не идеально. Воздействие соли повышает риск коррозии и гальванических проблем вокруг границы стальной шарик/алюминиевый корпус. Нержавеющие серии — лучший выбор для морской эксплуатации.
