Серия ALJM(-T) / ALRSM(-T) / ALJF(-T) — прецизионные алюминиевые род-энды
Серии ALJM(-T) / ALRSM(-T) / ALJF(-T)
Прецизионные алюминиевые род-энды
3-составная прецизионная конструкция · авиационный алюминий 7075-T6 · PTFE-вкладыш опционально
12
Варианты род-эндов с наружной резьбой
12
Варианты род-эндов с внутренней резьбой
Совместимость с брендами
Перекрестный поиск
Полный диапазон спецификаций
Поиск по спецификации

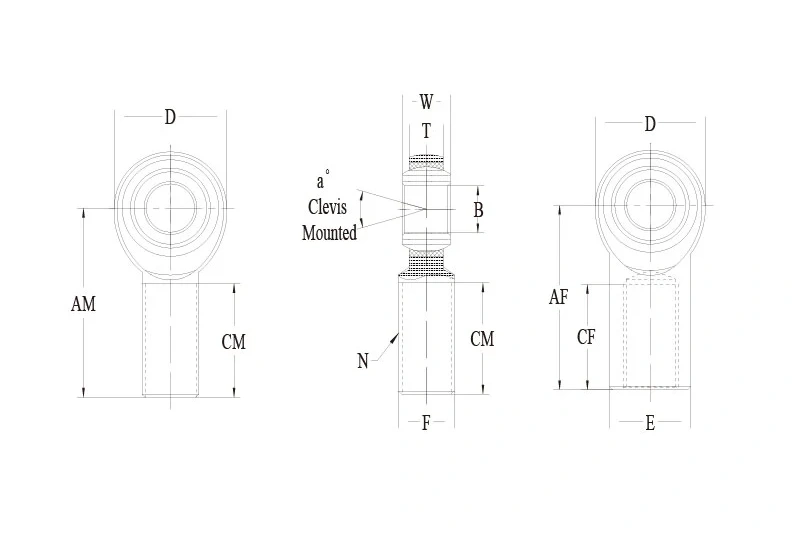

| Тип | Артикул (правая) | Артикул (левая) | B | D | N | W | T | Шарик | AM / AF | CM / CF | A° | Статич. | Вес | Кол-во | Действие | Детали |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Наружная | ALJMR3(T) | ALJML3(T) | 0.1900 | 0.625 | 10-32 | 0.312 | 0.250 | 0.437 | 1.250 | 0.750 | 13 | 1360 | 0.022 | Подробнее | ||
| Наружная | ALJMR8(T) | ALJML8(T) | 0.5000 | 1.312 | 1/2-20 | 0.625 | 0.500 | 0.937 | 2.438 | 1.500 | 12 | 7698 | 0.140 | Подробнее | ||
| Наружная | ALJMR12(T) | ALJML12(T) | 0.7500 | 1.750 | 3/4-16 | 0.875 | 0.687 | 1.312 | 2.875 | 1.750 | 14 | 13319 | 0.300 | Подробнее | ||
| Усиленный | ALRSM6(T) | — | 0.3750 | 1.125 | 7/16-20 | 0.500 | 0.406 | 0.719 | 2.125 | 1.375 | 10 | 7718 | 0.088 | Подробнее | ||
| Усиленный | ALRSM10(T) | — | 0.6250 | 1.750 | 3/4-16 | 0.750 | 0.562 | 1.125 | 2.875 | 1.750 | 13 | 19240 | 0.317 | Подробнее | ||
| Внутренняя | ALJFR3(T) | ALJFL3(T) | 0.1900 | 0.625 | 10-32 | 0.312 | 0.250 | 0.437 | 1.062 | 0.500 | 13 | 1360 | 0.022 | Подробнее | ||
| Внутренняя | ALJFR8(T) | ALJFL8(T) | 0.5000 | 1.312 | 1/2-20 | 0.625 | 0.500 | 0.937 | 2.125 | 1.062 | 12 | 7006 | 0.186 | Подробнее | ||
| Внутренняя | ALJFR12(T) | ALJFL12(T) | 0.7500 | 1.750 | 3/4-16 | 0.875 | 0.687 | 1.312 | 2.875 | 1.562 | 14 | 13319 | 0.414 | Подробнее |
Технические характеристики
- Шарик: Подшипниковая сталь 52100, прецизионное шлифование, термообработка и твердое хромирование для плавного хода и износостойкости.
- Обойма: Легированная сталь с опциями PTFE-вкладыша и цинкования для точного малотрудного хода.
- Корпус: Авиационный алюминий 7075-T6, анодированный красным или черным. Другие цвета по запросу.
Примечания
- Доступные конфигурации шпилек: Добавьте «S» к суффиксу, например: ALJMR12S.
- Фторопластовый вкладыш: Добавьте «T» к суффиксу, например: ALJMR12T.
- Доступные цвета: Красный, черный, натуральный, фиолетовый, синий, зеленый и розовый.
