Small ball joint vs rod end — which do I need?

A small ball joint uses a ball stud in a socket — compact, for light control linkage. A rod end uses a spherical bearing in a threaded housing for higher load and articulation. If the joint carries suspension or structural load, use a rod end.

It is the standard covering angled (90-degree) ball joints for control linkage — the CS series follows it in metric sizes M5 to M16.

What is the difference between QD and QI quick disconnect joints?

Both release from the ball with a stainless spring; QD carries the spring on the inner layout and QI on the outer. Choose by the release direction your assembly needs.

Are stainless small ball joints available?

Yes — CS and QI series offer stainless versions by adding S to the part number (for example SCSM10 or SQI375).

What pull-out forces do AIM axial joints cover?

The AIM series covers 30–100 N pull-out force across M5 to M16 threads — check the spec chart for the size-by-size values.

Can I get left-hand threads?

Yes — ES and QI series offer left-hand versions (add LH to the part number); CS metric sizes include left-hand options where listed.

Руководство покупателя · Малые шаровые опоры

Руководство покупателя малых шаровых опор

Малые шаровые опоры — компактные узлы «шаровой палец в гнезде» для легких управляющих и позиционирующих тяг — проще и меньше род-энда. Это руководство охватывает принцип работы, стандарты DIN 71802 / осевые / развальц

Серии: CS · AIM · ES · QD · QI: 5
Стандарт угловой шаровой опоры: DIN 71802
Осевой эквивалент (AIM): GN 71802.1
Диапазон резьб: 10-32 – M16

SYZ small ball joints — angled, axial, staked and quick release styles — **Plate 1.** Семейство малых шаровых опор SYZ — серии CS, AIM, ES, QD и QI в метрических и дюймовых резьбах. Источник: страница спецификации серии ES

Что такое малые шаровые опоры?

Definition

Малые шаровые опоры — более мелкие и легкие шарниры, использующие шаровой палец, вращающийся в гнезде — в отличие от род-энда, где сферический подшипник сидит в резьбовом корпусе. Схема «палец-гнездо» проще и компактнее, рассчитана на управляющие и позиционирующие тяги с малой и средней нагрузкой

Это легкие промышленные и оборудования узлы — дроссельная тяга, управляющие тяги, рулевое газонокосилки, актуаторы — а не автомобильные подвесочные шаровые опоры. Для конструкционных или подвесочных нагрузок используйте род-энд.

Другие названия: Ball stud joint · mini ball joint
Ключевая функция: Компактная тяга-толчок + поворот на управляющей тяге
Диапазон резьб: 10-32 — 1/2-20 (дюймы) · M5–M16 (метрика)
Стандарты: DIN 71802 (CS) · GN 71802.1 (AIM)

Анатомия малой шаровой опоры

Structure

Конструкция сознательно проста — четыре элемента определяют поведение узла и его обслуживаемость.

2.1

Шаровой палец

Закаленный стальной шарик на резьбовом хвостовике (класс 1045, смазанное седло шарика). Шарик — вращающийся элемент; резьба закрепляет узел в ответной детали.

2.2

Гнездо / Корпус

Штампованный или обработанный корпус, захватывающий шарик — углеродистая сталь, класс прочности на растяжение 5 у серии DIN 71802 CS, оцинкованный и пассивированный.

2.3

Система фиксации

Как шарик удерживается в гнезде: развальцованная конструкция (ES), пружинная скоба (CS) или нержавеющая быстроразъемная пружина (QD/QI). Это решает, постоянный узел или обслуживаемый.

2.4

Уплотнение

Резиновый кожух с втулкой (ES) или опциональная герметизирующая крышка (CS) не пускают грязь к седлу шарика — разница между узлом, который живет на улице, и тем, который не живет.

Вальцованная / фиксированная

Постоянная · герметичная

Гнездо развальцовано или зафиксировано скобой вокруг шарика — постоянный, надежный узел. ES добавляет резиновый кожух-втулку от грязи; CS использует скобу из пружинной стали с опциональной герметизирующей крышкой.

Выбирайте эти, когда узел собирается один раз и должен работать без разборки.

Series — ES (дюймы), CS (метрика)

Быстроразъемное соединение

Обслуживаемое · повторно подключаемое

Нержавеющая пружина позволяет гнезду освободиться от шарика и защелкнуться обратно — без разборки крепежа. QD несет пружину внутри, QI — по внешней схеме.

Выбирайте эти для сборок с частой разборкой: тяги деки, съемные панели, сервисные приспособления.

Series — QD (внутренняя пружина), QI (внешняя пружина)

Что делает малая шаровая опора в механизме

Функция

Четыре инженерные задачи определяют эти узлы — каждая соответствует строке пути выбора.

3.1

Передача управляющего усилия тяги-толчка

AIM оптимизирована для передачи осевого усилия вдоль оси тяги с минимальными потерями мощности; 90-градусная угловая схема CS меняет направление в тесных сборках. Размер по публикуемому усилию вырыва

3.2

Компенсация малых отклонений

Шарик поворачивается в заданном коническом угле и вращается на 360° в гнезде, компенсируя малые геометрические ошибки в дроссельных, косилочных и актуаторных тягах — но не подвесочную артикуляцию.

3.3

Быстрое отсоединение и возврат

Быстроразъемные конструкции QD/QI позволяют оператору снять тягу для обслуживания или сезонной замены и защелкнуть обратно — поэтому они доминируют в тягах дек и включения ножей.

3.4

Защита седла от грязи

Втулка ES и герметизирующая крышка CS защищают смазанное седло шарика на улице — на газонной, садовой и сельхозтехнике именно это сохраняет плавность узла весь срок службы.

Где малые шаровые опоры отказывают в поле

Применение для подвесочных или конструкционных нагрузок сверх усилия вырыва.
Выбор фиксированных типов там, где тягу надо отсоединять для обслуживания.
Работа негерметичных узлов на уличной технике с сильным загрязнением.
Несовпадение направления или размера резьбы с ответной тягой или кронштейном.

Выбирайте конструкцию и материал

Материалы

Все пять серий разделяют одну материальную логику: закаленный стальной шарик, гнездо из углеродистой стали, оцинкованное покрытие — с нержавеющими опциями, где коррозия или чистота требуют.

ES series staked grommet style small ball joints

Стандартная углеродистая сталь

Базовая конструкция

Корпус из углеродистой стали 1045 (ES/QD/QI) или 1020 (CS) с закаленным пальцем 1045, серебристое или желтое цинкование. Экономичный стандарт для OEM-тяг и замены.

Best for Общие управляющие тяги, OEM-оборудование

Герметизация втулкой (ES)

Защита от грязи

Резиновый кожух-втулка ES герметизирует седло шарика от травы, пыли и мойки — серия выбора для газонной, садовой и сельхозтехники.

Best for Уличное оборудование, косилки, сельхозтехникаСмотреть ES →

CS series DIN 71802 metric angled ball joints

Нержавеющая опция

Служба, чувствительная к коррозии

Добавьте S к префиксу (например, SCSM10) для нержавеющего исполнения серий CS и QI — для мойки, химии и оборудования рядом с пищевым производством.

Best for Мойка и коррозионные средыСмотреть CS →

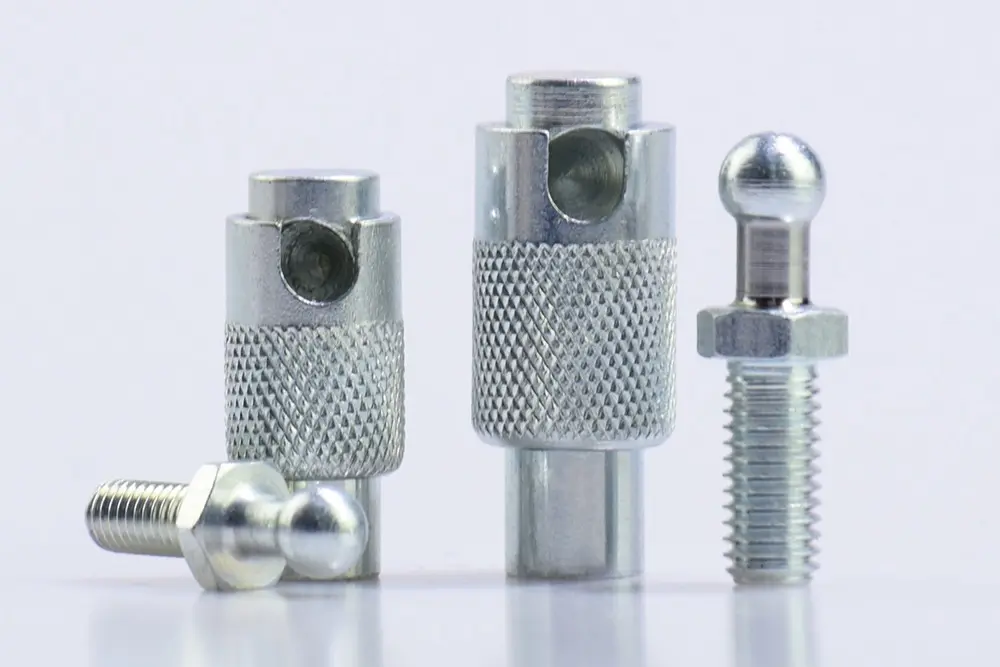

QD series quick release ball joints with aluminum option

Алюминиевая опция (QD)

Сборки, критичные к весу

Серия QD добавляет опцию алюминиевого корпуса (префикс A, например AQD250), где вес важен на подвижной тяге.

Best for Легкие подвижные тягиСмотреть QD →

Покрытия: что защищает каждую деталь

Поверхностная обработка

Малые шаровые опоры оцинкованы по всему диапазону; вариации — в пассивации и замене материала.

Treatment	Applied to	Series examples	What it does
Цинкование, бесцветная пассивация	Гнезда и кожухи	CS, AIM, ES, QD, QI	Протекторная антикоррозийная защита с чистым OEM-видом.
Серебристый / желтый цинк	Корпус и палец	ES, QD, QI	Выбор тона финиша под OEM; оба — протекторная защита.
Смазанное седло шарика	Шаровой палец	Все серии	Заводская смазка для плавного поворота и стойкости к износу на весь срок службы.
Замена на нержавейку	Узел целиком	CS (префикс S), QI (префикс S)	Апгрейд материала вместо покрытия, когда требования к коррозии выше.

Варианты покрытия и материала зависят от серии — подтверждайте на странице спецификации каждой серии до заказа.

Где малые шаровые опоры показывают себя

Applications

Везде, где компактной легконагруженной тяге нужен поворотный узел — вот схемы, под которые построены пять серий.

Дроссельная и управляющая тяга

Управляющие тяги двигателя и машины, где компактный поворотный узел должен передавать усилие тяги-толчка в тесном монтаже.

CSAIMQD

Газонная и садовая техника

Рулевое косилки и включение деки — втулочная герметизация и быстроразъемное соединение окупаются на улице.

ESQDQI

Актуаторы и позиционирование

Тяги линейных актуаторов и позиционирующие механизмы с осевой передачей «тяга-тяга».

AIMCS

Сельское хозяйство и строительство

Легкие управляющие и сенсорные тяги на технике — оцинкованные, герметичные, OEM-уровня.

ESCS

Мотоспортивные аксессуары

Неконструкционные контуры управления — дроссель, коробка и release-тяги вокруг автомобиля.

QDQI

Как выбрать: 5 шагов, затем таблица серий

Selection reference

Нагрузка и усилие вырыва

Сверьте рабочее усилие с публикуемым диапазоном вырыва (AIM: 30–100 Н). Для конструкционных или подвесочных нагрузок переходите на род-энд.

Геометрия

Прямолинейная осевая передача → AIM. Смена направления в тесноте → угловая CS (DIN 71802).

Резьба и размер

Согласуйте резьбу с ответной деталью: дюймы 10-32 — 1/2-20 (ES/QD/QI) или метрика M5–M16 (CS/AIM).

Тип фиксации

Постоянная сборка → развальцованная ES / скоба CS. Частая разборка → quick release QD/QI.

Среда

Уличная грязь → втулка ES или крышка CS; мойка/коррозия → нержавеющие версии с префиксом S.

Серия	Стиль	Стандарт	Фиксация / Уплотнение	Спецификации
Дюймовые серии
ES	Тип с втулкой, вальцованная	—	Резиновый кожух-втулка, герметичная	Смотреть
QD	Быстроразъемная	—	Внутренняя пружина, нержавейка	View
Внешняя пружина, нержавейка	Quick disconnect	—	Outer spring, stainless	View
Метрические серии
CS	Угловая шаровая опора	DIN 71802	Пружинная скоба; крышка опционально	View
Осевая шаровая опора	Axial ball joint	Эквивалент GN 71802.1	Осевое гнездо, обжимное	View

Нужно больше поворота или нагрузки? Перейдите на линейку род-эндов, или соберите полный контур из тяг на шаровых опорах. Кросс-референс номера конкурента? На каждой странице спецификации есть кросс-поиск.

Получить помощь в выборе

Вопросы покупателей малых шаровых опор

FAQ

Q1Малая шаровая опора или род-энд — что мне нужно?

Малая шаровая опора использует шаровой палец в гнезде — компактно, для легких управляющих тяг. Род-энд использует сферический подшипник в резьбовом корпусе для большей нагрузки и поворота. Если узел несет кон

Q2Что такое DIN 71802?

Это стандарт на угловые (90-градусные) шаровые опоры для управляющих тяг — серия CS следует ему в метрических размерах M5–M16.

Q3В чем разница между быстроразъемными QD и QI?

Обе освобождаются от шарика нержавеющей пружиной; QD несет пружину по внутренней схеме, QI — по внешней. Выбирайте по направлению release, которое нужно вашей сборке.

Q4Есть ли нержавеющие малые шаровые опоры?

Да — серии CS и QI предлагают нержавеющие версии с добавлением S к артикулу (например, SCSM10 или SQI375).

Q5Какие усилия вырыва покрывают осевые AIM?

Серия AIM покрывает 30–100 Н усилия вырыва на резьбах M5–M16 — значения по размерам смотрите в таблице спецификации.

Q6Есть ли левые резьбы?

Да — серии ES и QI предлагают левые версии (добавьте LH к артикулу); метрические размеры CS включают левые опции там, где указано.

Подбираете малые шаровые опоры для проекта?

Пришлите требования по резьбе, усилию и среде — или номер конкурента для кросс-референса. Инженеры SYZ ответят правильной серией и прямыми ценами фабрики, от образца до полного заказа

Запросить расчет Все малые шаровые опоры
