What is a Johnny Joint / rebuildable flex joint?

A rebuildable, high-misalignment joint for 4-bar suspension. The chromoly ball runs on a replaceable polyurethane or Delrin bushing, so a worn joint is rebuilt rather than replaced. Johnny Joint® is a registered trademark of Currie Enterprises; SYZ is not affiliated with Currie.

Can Johnny Joints be rebuilt or serviced?

Yes. Many models feature a serviceable design with replaceable bushings and ball surfaces, allowing easy maintenance and extended product life. The SYZ-F015 to SYZ-F020 family adds a threaded spanner lock nut specifically to make repeated rebuilds easier, and rebuild kits are available separately.

What are SYZ Johnny Joints made of?

A forged 4130 heat-treated chromoly housing, zinc plated, with a hard-chrome-plated 4130 chromoly ball and a polyurethane or Delrin bushing. A weld-on rebuildable uniball version and a polished stainless version for corrosive service are also produced.

Polyurethane or Delrin bushing — which should I choose?

Polyurethane is compliant and damps noise and vibration, which suits trail rigs and daily-driven vehicles. Delrin is firmer, lower friction and effectively non-compressing, which suits competition buggies and rock crawlers where the geometry must hold. SYZ-F001 to F004 and F015 to F020 use polyurethane; F005 to F014 use Delrin.

What size and offset should I choose?

Match mounting width (7/8 to 2-5/8 inch across the range), bolt diameter (7/16 to 3/4 inch) and housing thread (3/4-16, 7/8-14, 1-14 or 1 1/4-12) to your bracket and link. Offset housings of 9 and 10 degrees are available in the SYZ-F001 to SYZ-F004 family for links that run off-axis; everything else is a straight 0 degree housing.

Which machines or vehicles typically use Johnny Joints?

They are commonly used in loaders, bulldozers, excavators, dump trucks, mining trucks and heavy-duty suspensions where high articulation and vibration resistance are required, plus Jeep track bars and control arms, rock crawlers, pre-runners and UTV builds.

Do you provide OEM/ODM customization?

Yes. We support OEM branding such as logo laser marking, etching or engraving, customized structures, custom materials and surface treatments, and packaging options. Inner configurations can be customised with threaded spanner nuts or standard steel balls with different spacers.

How do you ensure product quality?

Each batch follows drawing-based in-process and final inspection; inspection records and material certificates can be supplied when requested.

How can I track the progress of my order?

Once your order is confirmed and enters production we provide regular progress updates. You can also contact our customer service team by email or phone for the latest status and delivery information.

How do I place an order?

Contact our sales team directly with your requirements or design drawings and we will prepare a quotation and lead time, or submit your request through the form on the page and we will reply within 24 hours.

Усиление внедорожных подвесок

Johnny Joints |
Ремонтируемые flex-шарниры

Откройте для себя решение ремонтируемых flex-шарниров SYZ. Кованый корпус из 4130 хромомолибдена. Смазочная масленка. Полиуретан или D

Смотреть таблицу размеров ↓ Запросить расчет

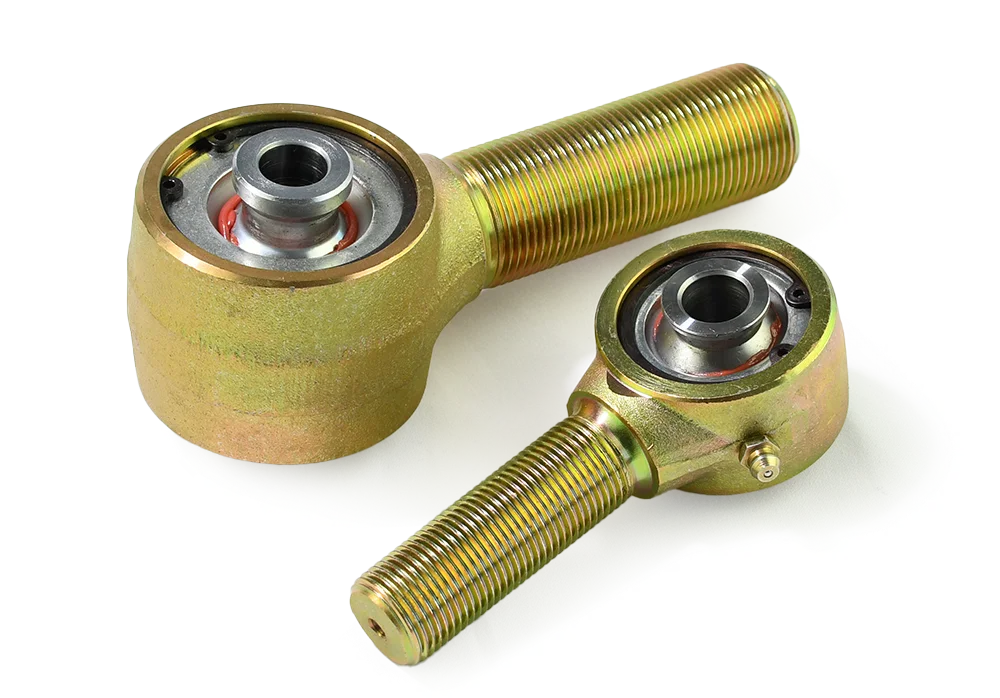

Two forged Johnny Joints rebuildable flex joints

4130 Хромомолибден

Кованый корпус и шарик с твердым хромом

Поли /Delrin

Сменная втулка — полностью ремонтируемая

20 Конфиг.

SYZ-F001 → SYZ-F020 · правая/левая & кастом

Масленка

Смазка и обслуживание в поле

Сертификат ISO 9001:2015

Прямые цены фабрики

Стандартное производство 25 дней

Производство с 1999 года

Кастомизация OEM / ODM

Концепция конструкции

Что такое Johnny Joint / ремонтируемый flex-шарнир?

В отличие от герметичного род-энда, flex-шарнир создан для ремонта. Кованый корпус удерживает хромомолибденовый шарик, катающийся по сменной полиуретановой или дельриновой втулке, а масленка позволяет смазывать его в поле

Именно это делает данный тип шарнира полезным в 4-link и 3-link внедорожных подвесках, где повторяющиеся удары и обсл

Обслуживаемость в поле

Вместо того чтобы выбрасывать весь род-эенд при износе обоймы, запрессовывается новая полиуретановая втулка. На рок-краулерах и трейл-машинах с экстремальной нагрузкой это разница между расходником и капитальной деталью.

Шарнир на втулке, а не на подшипнике

Шарик качается на податливой полимерной втулке вместо жесткой обоймы — шарнир поглощает вибрацию и удар, а не передает их

Стандартный, смещенный и регулируемый

Помимо стандартного кованого шарнира мы также производим конструкции со смещенным корпусом и регулируемыми крышками-гайками, плюс приварную ремонтируемую uniball-версию и вариант из нержавейки для коррозионного режима.

Проверенные факты производства

Программа ремонтируемых flex-шарниров для прямого закупа

Для OEM, внедорожных и тяговых программ полезные вопросы: где изготавливается шарнир, какие операции контролируются собственными силами

2,200 m²

Собственный завод в Нинбо для производственной программы SYZ.

От ковки до сборки

Ключевые операции координируются собственными силами для стабильной посадки корпуса, шарика и втулки.

Аудит SGS

Информация о заводе и качестве доступна для просмотра по соответствующей программе поставки.

Образцы за 20 дней

Плановая цель; итоговый срок зависит от чертежей, материала, покрытия и утверждения.

О SYZ Machine

Ремонтируемые flex-шарниры SYZ, собственное производство

SYZ Machine — производитель деталей машин и транспорта в Китае, и Johnny Joints — один из наших самых продаваемых продуктов

Помимо стандартных Johnny Joints мы также производим ремонтируемые flex-шарниры со смещенными корпусами и регулируемыми крышка

О SYZ → Производство → Контроль качества →

1999

Производство с

2,200 m²

Собственный завод в Нинбо

Конфигурации flex-шарниров

Спецификация продукта

Обзор ремонтируемого flex-шарнира

Полная таблица конфигураций →

Спецификация	Значение	Особенности
Диаметр шарика	2,5″ / 2,0″ / Кастом	Высоконагруженный сферический контакт
Резьба	Правая / левая, кастом доступна	3/4″-16 · 7/8″-14 · 1″-14 · 1 1/4″-12
Смещенный корпус	0° · 9° · 10°	SYZ-F001 до SYZ-F004
Смазка	Масленка (zerk)	Обслуживание в поле
Ремонтируемый	Да	Втулки и сухари сменные
Финиш	Цинк / воронение	Антикоррозийный и долговечный

Монтажная ширина 7/8″ – 2-5/8″, диаметр болта 7/16″ – 3/4″, OD корпуса 2,1″ – 3″ по всем 20 стандартным конфигурациям. Полные данные по каждой дет

Спецификация материала и финиша

Компонент	Материал	Финиш
Корпус	4130 термообработанный хромомолибден, ковка	Цинк, кастомный цвет
Втулка	Литьевой полиуретан или Delrin	Износостойкая, сменная
Шарик	Хромомолибденовая сталь 4130	Твердый хром
Приварной ремонтируемый uniball	Хромомолибденовая сталь 4130	Твердый хром
Антикоррозийный Johnny Joint	Нержавеющая сталь	Полированный

Disassembled Johnny Joint showing ball, housing, bushings, washer and snap ring

Сравнение

Flex-шарнир vs герметичный род-эенд vs поли-втулка

Три разных ответа на «как качается эта тяга». Выбирайте по ходу, ресурсу и количеству вибрации, доходящей до шасс

Стиль шарнира	Ремонтируемый?	Диапазон артикуляции	Комфорт / NVH	Лучшие применения
Ремонтируемый flex-шарнир	Да — заменить втулку	Большой диапазон движения	Податливый, гасит вибрацию и шум	Высокоизнашиваемые 4-link и 3-link трейл-подвески
Герметичный хромомолибденовый род-эенд	Нет — заменить всю сборку	Большой диапазон движения	Жесткий, передает металлическую вибрацию	Гоночные машины, рулевые тяги
Стандартное поли-втулочное крепление	Да — заменить втулку	Малый диапазон движения	Высокоподатливый, максимальное NVH-демпфирование	Уличные тяги, концы рессорных серег

Если подходит средняя строка, смотрите хромомолибденовые род-эенды ; если нижняя строка — смотрите кованые поли-втулки.

Руководство по материалам втулок — полиуретан или Delrin?

Полиуретановые втулки: жесткие, долговечные, гасят дорожный шум и вибрацию. Правильный выбор для трейл-машин, ежедневных внедорожников и 4-link пере

Втулки Delrin: сверхжесткие, с низким трением и высокой жесткостью, с практически нулевым сжатием под нагрузкой. Правильный выбор для гоночных багги и

Таблицы размеров

Конфигурации ремонтируемых flex-шарниров SYZ

Три самые популярные семьи ремонтируемых flex-шарниров с полными таблицами размеров. Низкий MOQ · отличная цена · высокое качество · кастомный серви

Polyurethane bushing forged Johnny Joint

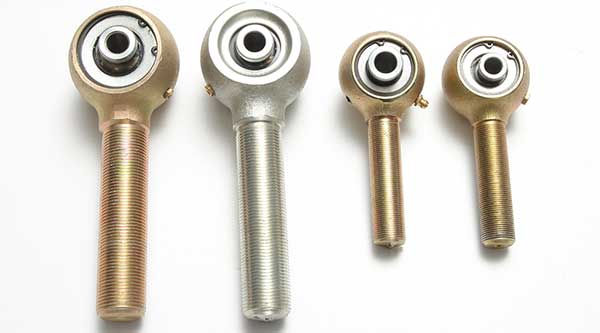

Round head Johnny Joint, white zinc plated

Ремонтируемый flex-шарнир SYZ · Полиуретан

SYZ-F001 до SYZ-F004 — Дизайн круглой головки

Дизайн корпуса с круглой головкой и полиуретановыми втулками. Идеален для общих потребностей артикуляции подвески. Также единственное сем

Свяжитесь с нами →

Артикул	Монтажная ширина W	Диаметр болта B	Резьба UNF	Длина резьбы C	OD корпуса D	Втулка	Угол смещения
SYZ-F001	2-5/8″	9/16″	1 1/4″-12	5″	3″	Полиуретан	0
SYZ-F002	2-5/8″	9/16″	1 1/4″-12	5″	3″	Полиуретан	10
SYZ-F003	2″	7/16″	7/8″-14	3.15″	2.36″	Полиуретан	0
SYZ-F004	2-5/16″	9/16″	7/8″-14	3.15″	2.36″	Полиуретан	9

Ремонтируемый flex-шарнир SYZ · Delrin

SYZ-F005 до SYZ-F014 — Дизайн квадратной головки, втулка Delrin

Дизайн корпуса с квадратной головкой дает лучший захват при сварке или регулировке. Втулка Delrin обеспечивает высокую точность и превосходную

Свяжитесь с нами →

Артикул	Монтажная ширина W	Диаметр болта B	Резьба UNF	Длина резьбы C	OD корпуса D	Втулка
SYZ-F005	2-5/8″	9/16″	1 1/4″-12	3.5″	2.68″	Delrin
SYZ-F006	2-5/8″	9/16″	1″-14	3.5″	2.68″	Delrin
SYZ-F007	2-5/8″	9/16″	7/8″-14	3.5″	2.68″	Delrin
SYZ-F008	1.6″	9/16″	1″-14	2.6″	2.1″	Delrin
SYZ-F009	1.6″	9/16″	7/8″-14	2.6″	2.1″	Delrin
SYZ-F010	1.6″	9/16″	3/4″-16	2.6″	2.1″	Delrin
SYZ-F011	1.6″	7/16″	1″-14	2.6″	2.1″	Delrin
SYZ-F012	1.6″	7/16″	7/8″-14	2.6″	2.1″	Delrin
SYZ-F013	1.6″	7/16″	3/4″-16	2.6″	2.1″	Delrin
SYZ-F014	7/8″	3/4″	3/4″-16	2.6″	2.1″	Delrin

Adjustable Johnny Joint rebuildable flex joint

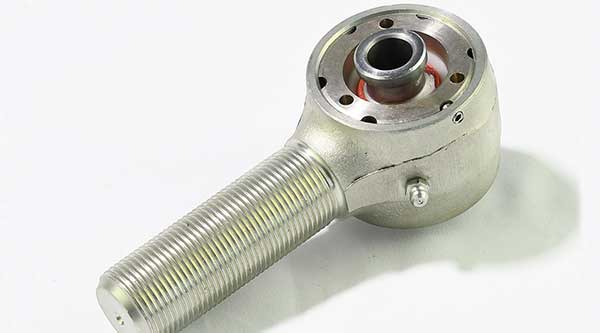

Lock nut enhanced Johnny Joint design detail

Ремонтируемый flex-шарнир SYZ · Регулируемый

SYZ-F015 до SYZ-F020 — Улучшенный дизайн с контргайкой

Эти модели оснащены резьбовой нержавеющей специальной гайкой, что делает установку и будущую разборку значительно более удобными

Свяжитесь с нами →

Артикул	Монтажная ширина W	Диаметр болта B	Резьба UNF	Длина резьбы C	OD корпуса D	Втулка
SYZ-F015	2-5/8″	9/16″	1 1/4″-12	3.5″	2.68″	Полиуретан
SYZ-F016	2-5/8″	9/16″	1″-14	3.5″	2.68″	Полиуретан
SYZ-F017	2-5/8″	9/16″	7/8″-14	3.5″	2.68″	Полиуретан
SYZ-F018	2-5/8″	5/8″	1 1/4″-12	3.5″	2.68″	Полиуретан
SYZ-F019	2-5/8″	5/8″	1″-14	3.5″	2.68″	Полиуретан
SYZ-F020	2-5/8″	5/8″	7/8″-14	3.5″	2.68″	Полиуретан

Все размеры в дюймах. Корпус: термообработанный хромомолибден 4130, цинк — кастомные размеры и правая/левая доступны. Шарик: 4130 хромстранице спецификации ремонтируемого flex-шарнира, или просмотрите все продукты flex-шарниров.

Сервисные детали

Ремонтные комплекты ремонтируемых flex-шарниров SYZ

Замените изношенные втулки, шарики и оснастку без покупки нового шарнира. Доступны в полиуретане, Delrin (POM) и больших углах

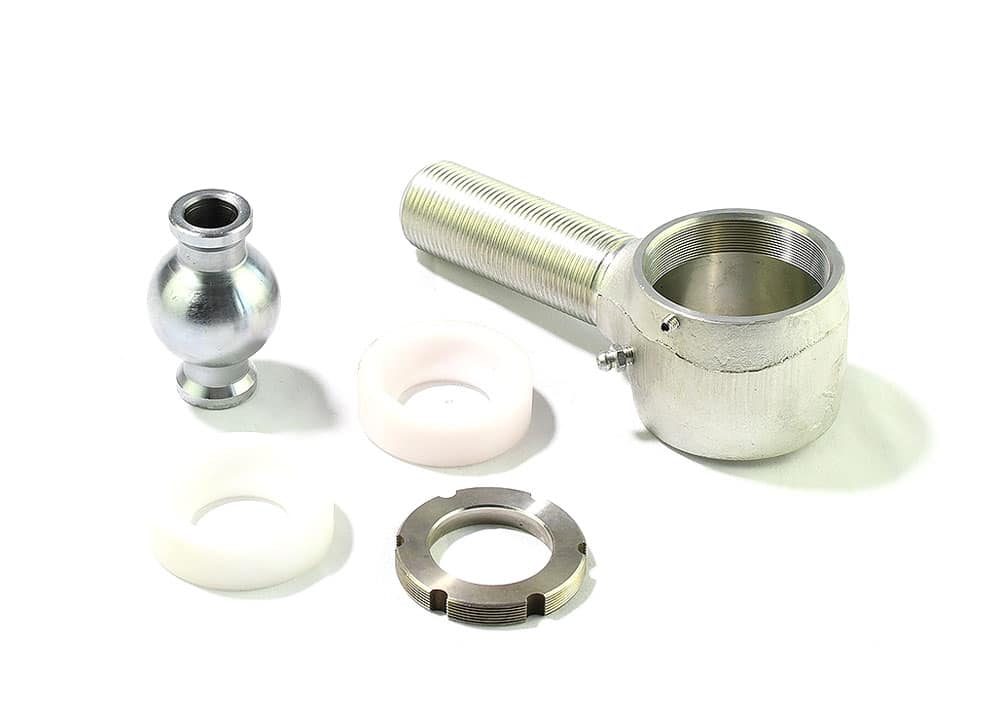

Регулируемый ремонтный комплект

Обработанное концевое кольцо, позволяющее легкую затяжку или ремонт при необходимости.

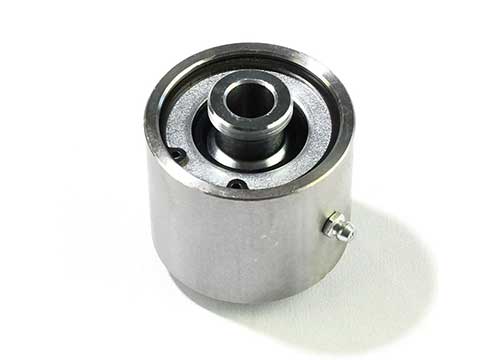

Weld-on rebuildable uniball Johnny Joint

Ремонтируемый uniball

Приварной Johnny Joint ремонтируемый шарнир — см. также стаканы uniball.

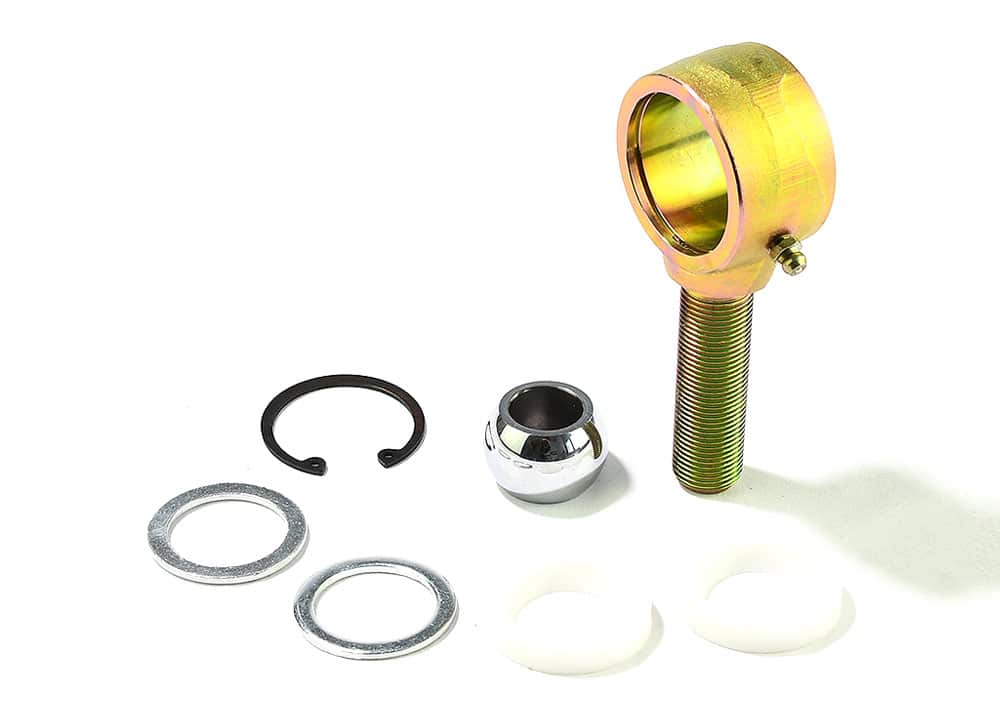

Ремонтный комплект втулки полиоксиметилен

Кастомные конфигурации ремонтных комплектов доступны.

Ремонтный комплект втулки Delrin (POM)

С большоугловым хромомолибденовым шариком.

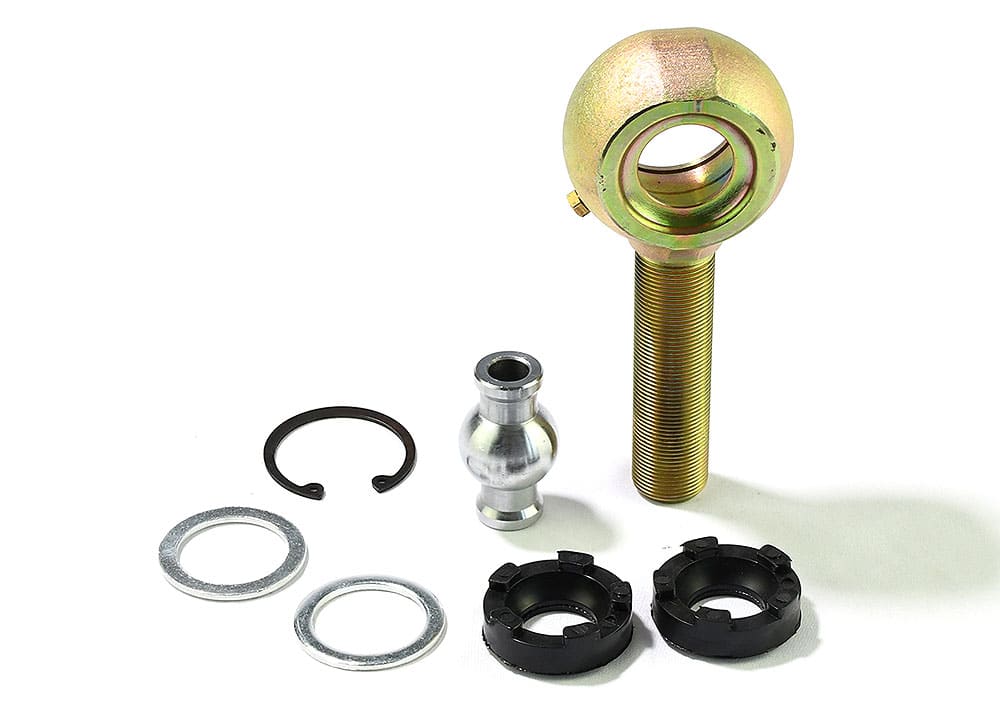

Ремонтный комплект полиуретановой втулки

Для корпусов со смещенным углом.

Запросить расчет ремонтного комплекта

Применения

Применение Johnny Joints

Где высокая артикуляция встречается с повторяющимися ударами — и где герметичный шарнир не пережил бы сезон.

Производители и тюнеры внедорожных машин

Для критичных компонентов, таких как системы подвески, рычаги и рулевые тяги. См. внедорожные применения.

Mine truck linkage using rebuildable flex joints

Тяжелая техника и инженерные машины

Для требовательных условий в сельском хозяйстве, строительстве и добыче — погрузчики, бульдозеры, экскаваторы, самосвалы и карьерные грузовики.

Military vehicle using rebuildable flex joints

Suspension links fitted with Johnny Joints

Военные и специальные машины

Для надежных компонентов, которые должны выдерживать экстремальные среды и длинные интервалы обслуживания.

Совместимость

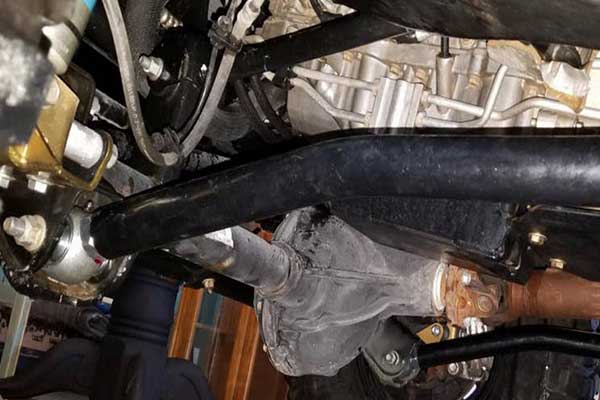

Johnny Joints для тяг Panhard и рычагов Jeep

Самые частые сборки наших клиентов. Скажите нам платформу и рычаг, и мы подберем резьбу корпуса,хромомолибденовую трубу и приварные переходники чтобы завершить тягу, если вы хотите всю сборку от одного источника.

TJ Adjustable Front Track Bar JK Front Track Bar XJ / ZJ Adjustable Front Track Bar TJ Adjustable Rear Track Bar JK Lower Adjustable Control Arms JK 4-Link Control Arms JK Radius Long Arms JK Upper & Lower Control Arms TJ / LJ / KJ / MJ / ZJ Upper & Lower Control Arms TJ / LJ / XJ / ZJ Front Upper & Lower Control Arms TJ / ZJ Rear Upper & Lower Control Arms

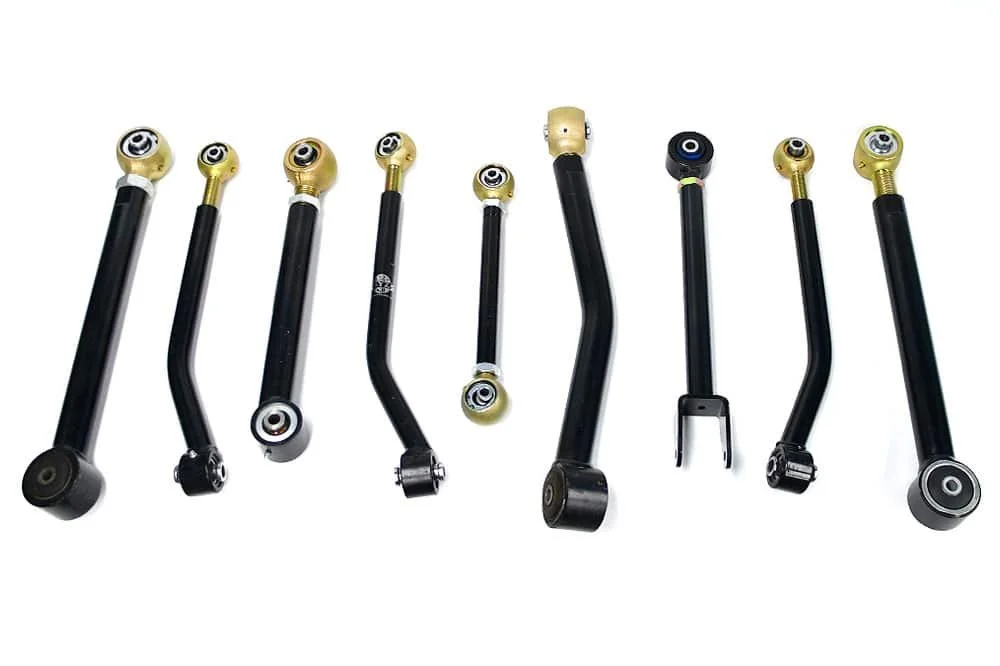

Johnny joint application on linkage rods

Постройте всю тягу от одного источника

Кованые поли-втулки

Сменные полиуретановые и дельриновые втулки

Стаканы uniball

Приварные корпуса для uniball и большоугловых сборок

Хромомолибденовые DOM трубы

Труба 4130 нарезанная в размер для тела тяги

Трубные переходники & приварные бунги

Приварные резьбовые вставки 4130, правые и левые

Контргайки

Фиксируют настройку длины после установки

Хромомолибденовые род-эенды

Герметичные 4130 heim-шарниры там, где flex-шарнир не нужен

Тяговые стержни

Полные собранные штанги, изготовленные в вашу длину

Руководство покупателя Johnny Joints

Оптовое руководство по закупке flex-шарниров

FAQ

Общие вопросы

Что такое Johnny Joint / ремонтируемый flex-шарнир?

Ремонтируемый большоугловой шарнир для 4-рычажной подвески. Хромомолибденовый шарик качается на сменной полиуретановой или дельриновой втулке

Johnny Joints можно ремонтировать или обслуживать?

Да. Многие модели имеют обслуживаемую конструкцию со сменными втулками и поверхностями шарика — легкое обслуживание и продленный рес

Из чего они сделаны?

Кованый корпус из термообработанного хромомолибдена 4130, оцинкованный, с шариком из хромомолибдена 4130 с твердым хромом и полиуретановой или дельриновой

Полиуретановая или дельриновая втулка — что выбрать?

Полиуретан податлив и гасит шум и вибрацию — лучше для трейл-машин и ежедневной эксплуатации. Delrin жестче, с более низким

Какой размер и смещение выбрать?

Согласуйте три вещи с вашим кронштейном и тягой: монтажная ширина (7/8″ до 2-5/8″ по линейке), диаметр болта (7/16″ до 3/4″) и кор

Какие машины или транспорт обычно используют Johnny Joints?

Они обычно применяются на погрузчиках, бульдозерах, экскаваторах, самосвалах, карьерных грузовиках и тяжелых подвесках, где высокая артикуляци

Предоставляете ли вы OEM / ODM кастомизацию?

Да. Мы поддерживаем OEM-маркировку (лазерная маркировка логотипа, травление или гравировка), кастомные конструкции, материалы и поверхностную обраб

Как вы обеспечиваете качество продукта?

У нас строгие процессы контроля качества от закупки сырья через производство до финальной инспекции. Каждая партия сле

Как отследить прогресс моего заказа?

После подтверждения заказа и запуска в производство мы предоставляем регулярные обновления. Также можете связаться с нашей службой

Как разместить заказ?

Два пути. Свяжитесь напрямую с нашей командой продаж с вашими требованиями или чертежами — мы подготовим расчет и срок.

Инженерные инструменты

Калькуляторы для этого семейства продуктов

Калькулятор анти-сквата 4-link

Оцените геометрию подвески до выбора шарниров тяг.

Калькулятор передаточного отношения & нагрузки тяги

Переведите колесную нагрузку в силу, которую видит каждая тяга.

Руководства покупателя

Руководства покупателя для этого семейства продуктов

Ремонтируемые flex-шарниры

Ремонтируемый хромомолибденовый корпус со сменной полимерной обоймой, обслуживаемый в поле.

Центр знаний Johnny Joint

Измерение, выбор, ремонт и обслуживание flex-шарниров

Используйте эти технические статьи для подтверждения совместимости, понимания сервисных деталей и сравнения ремонтируемого flex-шарнира с другими стилями

Как измерить Johnny Joint

Запишите ширину, болт, резьбу и размеры корпуса до заказа.

Как отремонтировать Johnny Joint

Спланируйте замену втулки и оснастки для обслуживаемого шарнира.

Как часто смазывать Johnny Joint

Постройте практичный интервал обслуживания вокруг использования и загрязнения.

Причины отказа Johnny Joints

Различайте износ, загрязнение, отклонение и проблемы установки.

Руководство по материалам Johnny Joints

Сравните варианты хромомолибдена, нержавейки, полиуретана и Delrin.

Что внутри Johnny Joint?

Понимайте корпус, шарик, втулку, шайбу, стопорное кольцо и масленку.
