Задумывались ли вы когда-нибудь, что на самом деле находится внутри Johnny Joint? Этот специализированный шарнир, используемый в подвесках, известен своей долговечностью и плавностью вращения, особенно в внедорожных применениях. Хотя многие покупатели и тюнеры знают о функциях Johnny Joint, немногие по-настоящему понимают, как его внутренние компоненты работают вместе, обеспечивая прочность, гибкость и ремонтопригодность. В этой статье мы подробно рассмотрим компоненты Johnny Joint и объясним, почему понимание этих деталей помогает принимать более взвешенные решения в проектах подвески.

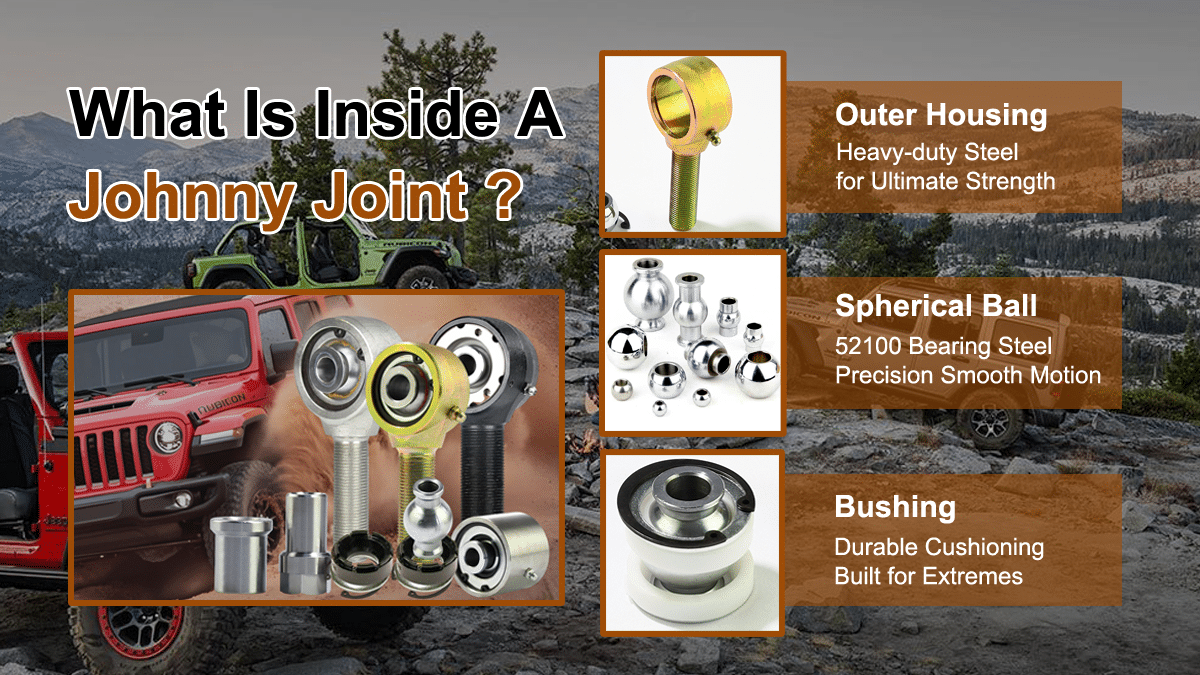

Что находится внутри Johnny Joint?
Johnny Joint — это прецизионно спроектированный узел, каждый компонент которого создан для обеспечения плавного движения и исключительной долговечности. Корпус, обычно изготовленный из высокопрочной хромомолибденовой стали, обеспечивает основную прочность шарнира и служит резьбовой или приварной точкой соединения. Внутри корпуса находится прецизионно обработанный сферический шарик из подшипниковой стали, который обеспечивает разнонаправленное движение и больший угол поворота, чем традиционные резиновые втулки. Вокруг шарика расположена пара полиуретановых втулок, которые поглощают вибрации, снижают шум и надежно фиксируют сферу под высокими нагрузками.
Дополнительные компоненты обеспечивают надежность конструкции: прокладки и шайбы поддерживают соосность, стопорное кольцо фиксирует узел на месте, а пресс-масленки позволяют проводить регулярную смазку для продления срока службы. Благодаря совместной работе этих компонентов Johnny Joint не только прочен, но и ремонтопригоден — это значит, что вы можете заменить втулки или обновить смазку вместо того чтобы выбрасывать весь узел.
Более глубокий технический обзор конструкции и устройства подвесных шарниров смотрите в этом учебный материал по подвесным системам.
Почему важно понимать устройство Johnny Joint
Знание того, что находится внутри Johnny Joint, — не просто любопытство: это напрямую влияет на то, как вы выбираете, обслуживаете и даже модернизируете свою подвеску. Для покупателей и инженеров понимание внутренних компонентов помогает оценить качество и долговечность перед закупкой больших партий. Для любителей внедорожной езды знание о ремонтопригодности этих шарниров означает возможность планировать долгосрочное обслуживание вместо замены целых рычагов или тяг.
Полиуретановые втулки, корпуса из хромомолибденовой стали и прецизионно обработанные стальные шарикоподшипниковые шарики вносят разный вклад в рабочие характеристики. Понимание этих деталей гарантирует, что вы используете правильный шарнир для правильного применения — будь то вращение под большим углом при лазании по камням или контроль вибраций при повседневной езде.
Наконец, четкое понимание устройства Johnny Joint упрощает общение с поставщиками. Когда вы можете точно указать нужные детали — такие как твердость втулки, материал корпуса или способ смазки— вы можете сократить простои и избежать дорогостоящих ошибок. Короче говоря, понимание устройства Johnny Joint — необходимый шаг для всех, кто ценит производительность и надежность подвески.
Ключевые компоненты Johnny Joint
1. Наружный корпус
Наружный корпус — это основа Johnny Joint. Обычно изготавливаемый из кованой или обработанной на ЧПУ стали, этот компонент обеспечивает необходимую конструкционную прочность для всех внутренних деталей под экстремальными нагрузками.
Его основные функции включают:
Распределение нагрузки: Корпус обеспечивает равномерное распределение ударных сил и нагрузок подвески по всему шарниру, предотвращая преждевременный износ.
Защита: Он защищает шарик и полиуретановые втулки от грязи, воды и мусора — типичных проблем внедорожной эксплуатации.
Долговечность: Правильно покрытый или оцинкованный корпус (например, цинк или полимерное покрытие) устойчив к коррозии, что особенно важно при воздействии грязи, соли или переменного климата.
В большинстве применений корпус ввинчивается или приваривается в рычаг подвески, что делает его основой узла Johnny Joint. Плохо спроектированный или некачественный корпус сократит срок службы всего шарнира.
2. Сферический шарик
В сердце каждого Johnny Joint находится сферический шарик. Это ключевой вращающийся компонент, обеспечивающий экстремальные углы поворота без заедания. В отличие от традиционных резиновых втулок, сферический шарик не только двигается плавно, но и остается стабильным под высокими нагрузками и в суровых внедорожных условиях.
Высококачественные Johnny Joint обычно используют подшипниковую сталь 52100 для сферического шарика. Этот материал хорошо известен в отрасли своей превосходной твердостью, усталостной прочностью и способностью сохранять точность при постоянных нагрузках. На практике это означает, что шарик не деформируется и не изнашивается при длительных нагрузках, сохраняя характеристики даже в экстремальных условиях подвески.
Еще одна важная особенность — прецизионная полировка поверхности шарика. Тщательно отполированный шарик снижает трение с внутренними втулками, что не только улучшает характеристики, но и продлевает срок службы шарнира. Эти особенности обеспечивают надежность Johnny Joint в требовательных применениях, таких как покорение скал, гонки по пустыне или тяжелые внедорожные системы подвески.
Кратко:
- Подшипниковая сталь 52100 для прочности и долговечности.
- Обеспечивает плавное вращение с низким трением.
- Превосходит резиновые втулки по несущей способности и сроку службы.
- Разработан для суровых внедорожных условий.
3. Внутренние втулки
Внутренние втулки, расположенные между шариком и наружным корпусом, играют жизненно важную роль в плавной работе Johnny Joint. Если сферический шарик обеспечивает вращение, то втулки обеспечивают амортизацию, снижают трение и поддерживают правильную посадку.
Обычно мы поставляем втулки из полиуретана или Delrin (полиоксиметилена). Оба материала обладают отличной долговечностью по сравнению с традиционной резиной. Полиуретановые втулки отличаются высокой вязкостью и эластичностью, что делает их идеальными для внедорожных применений. Втулки из Delrin, напротив, более твердые и имеют очень низкий коэффициент трения, обеспечивая более плавное движение и большую точность. Клиент может выбрать материал в зависимости от того, что важнее — амортизация или производительность.
Еще одно существенное преимущество — ремонтопригодность. Johnny Joint имеет перебираемую конструкцию, позволяющую заменять изношенные втулки по отдельности, не выбрасывая весь шарнир. Это не только продлевает срок службы изделия, но и делает его более экономичным для тяжелых условий эксплуатации.
Кратко:
- Из полиуретана (вязкость, эластичность) или Delrin (твердый, низкое трение).
- Обеспечивают амортизацию и соосность между шариком и корпусом.
- Снижают износ, трение и рабочий шум.
- Сменная конструкция обеспечивает длительный срок службы.
4. Вспомогательные компоненты Johnny Joint
Шайбы и стопорные кольца — структурная основа шарнира. Изготовленные из закаленной стали, эти компоненты совместно надежно удерживают сферический шарик и втулки внутри наружного корпуса. Они предотвращают нежелательное смещение или разборку, даже когда шарнир подвергается экстремальному растяжению или сжатию. Их простая, но эффективная конструкция также облегчает обслуживание и переборку шарнира.
Пресс-масленка (зерк) — ключ к плавной работе Johnny Joint. Эта небольшая, но важная деталь обеспечивает прямой путь для подачи смазки в сердцевину шарнира. Регулярная смазка через зерк снижает трение между движущимися частями, минимизирует износ и продлевает общий срок службы шарнира. Она также помогает удалять мусор, который мог попасть в узел.
Вместе эти вспомогательные компоненты делают Johnny Joint долговечным, простым в обслуживании и надежным решением для высокопроизводительных внедорожных применений.
Заключение
Johnny Joint — это гораздо больше, чем просто компонент подвески; это тщательно спроектированная система, в которой каждая деталь играет решающую роль. От прочности корпуса из хромомолибденовой стали до точного вращения шарика из подшипниковой стали 52100, от амортизирующих свойств полиуретановых или Delrin-втулок до ремонтопригодности, обеспечиваемой пресс-масленкой и стопорными кольцами, — каждый элемент вносит вклад в надежность шарнира.
Johnny Joint выделяются способностью сбалансировать подвижность, долговечность и ремонтопригодность. По сравнению с традиционными втулками, Johnny Joint сохраняют стабильность под тяжелыми нагрузками, обеспечивая при этом гибкость, необходимую для экстремальных внедорожных условий. Их перебираемая конструкция также гарантирует долгосрочную ценность, позволяя заменять отдельные детали без утилизации всего шарнира.
Для инженеров, закупщиков брендов и любителей внедорожной езды это означает меньше простоев, ниже затраты на обслуживание и уверенность в подвеске в экстремальных условиях. Короче говоря, понимание того, что находится внутри Johnny Joint, поможет вам понять, почему это идеальный выбор для высокопроизводительных и внедорожных систем подвески.
