Johnny Joint — важнейший компонент внедорожников, известный тем, что повышает характеристики за счёт улучшения гибкости подвески, артикуляции колёс и общей управляемости. Едете ли вы по пересечённой местности, поднимаетесь на песчаные дюны или идёте по каменистым тропам, исправный Johnny Joint помогает обеспечить более плавное и уверенное движение.
Если ваш внедорожник часто ездит в жёстком внедорожном режиме, возможно, недолго осталось до восстановления Johnny Joint — особенно если вы заметили, что шар стал легко вращаться, или слышите странные звуки из подвески.
Ремонтный комплект для Johnny Joint обычно стоит от 20 до 60 долларов. Однако если отдать его в мастерскую, работа может обойтись до 100 долларов в час. В пересчёте на весь автомобиль сумма получается внушительной. Почему бы не попробовать восстановить его самостоятельно дома и сэкономить?
Инструменты для восстановления Johnny Joint
Прежде чем приступить к восстановлению, важно собрать нужные инструменты. Не волнуйтесь: для этой работы не нужна целая мастерская, достаточно нескольких ключевых приспособлений. Вот что понадобится для начала:
- Тиски
- Гаечный ключ
- Клещи для стопорных колец
- Новый комплект Johnny Joint
- Приспособление для сборки/разборки Johnny Joint (Johnny Joint Tool)

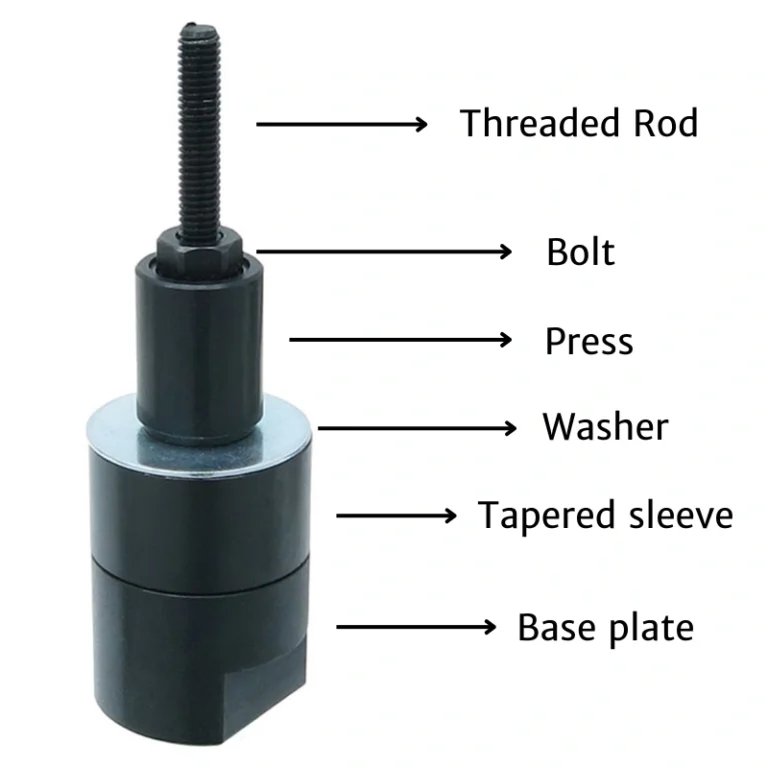

Приспособление Johnny Joint значительно упрощает процесс восстановления: оно специально разработано для запрессовки и выпрессовки компонентов вашего Johnny Joint. Оно состоит из нескольких частей, которые вы увидите в инструменте RockJock Johnny Joint ниже.
В состав этих частей входят:
- Резьбовая штанга: используется для создания контролируемого усилия и фиксации всех деталей на месте.
- Болт: закрепляет приспособление на месте и обеспечивает правильное центрирование всех деталей.
- Пресс: помогает выпрессовать старые втулки и запрессовать новые.
- Шайба
- Конусная оправка: облегчает извлечение и установку шара за счёт равномерного приложения усилия.
- Опорная плита: обеспечивает устойчивость и удерживает приспособление на месте во время работы.
Со всеми этими инструментами вы готовы начать процесс восстановления Johnny Joint. Звучит громоздко, но, разобравшись, вы поймёте, что всё довольно просто — и сэкономите кучу денег по сравнению с мастерской!
Шаги по восстановлению Johnny Joint

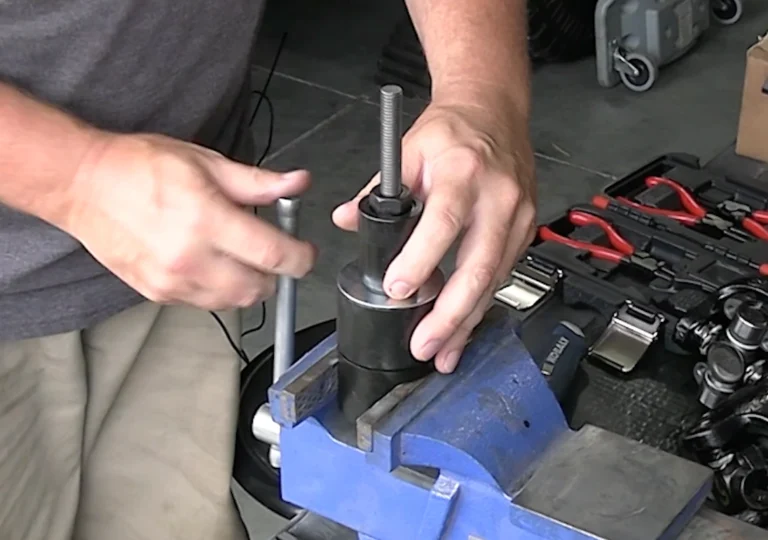

1. Закрепите приспособление Johnny Joint в тисках
Начните с надёжного крепления приспособления для сборки/разборки Johnny Joint в тисках. Это создаст стабильное основание и обеспечит неподвижность рабочей зоны во время восстановления.

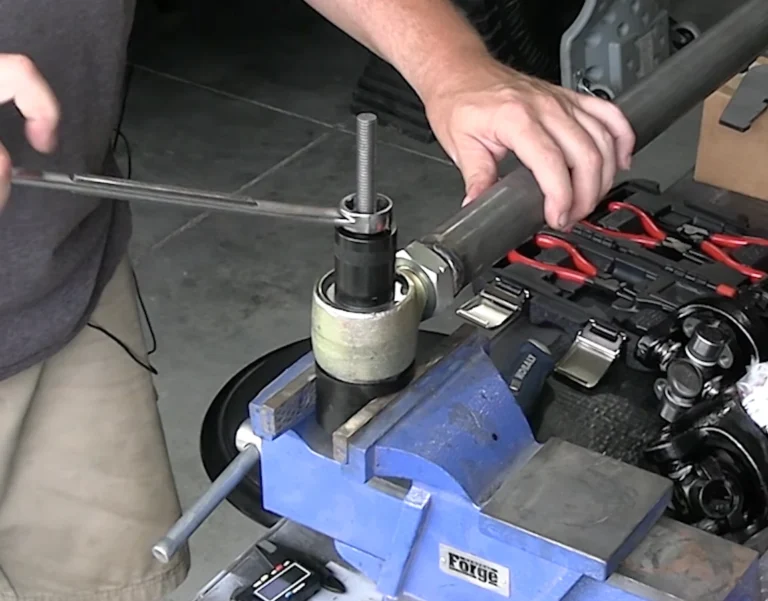

2. Установите и затяните Johnny Joint
Далее установите Johnny Joint на опорную плиту. Используя прижимной механизм приспособления, затяните верхний болт, зафиксировав шарнир для последующих шагов.

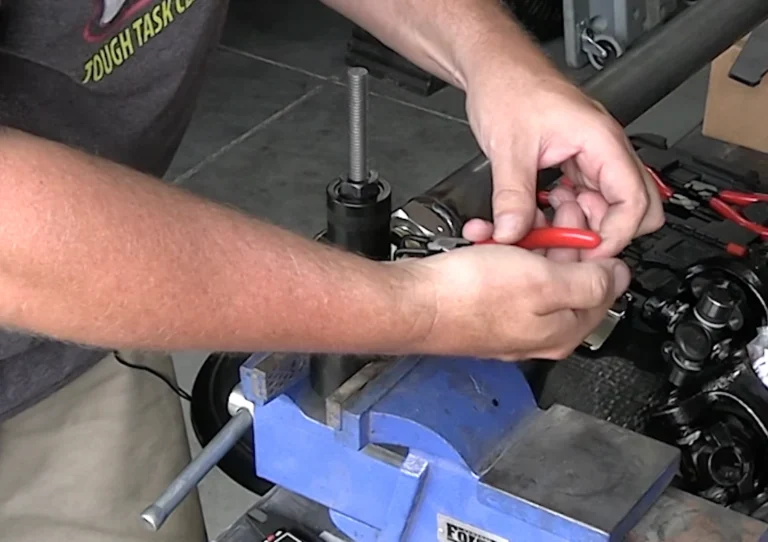

3. Снимите стопорное кольцо
Клещами для стопорных колец аккуратно снимите стопорное кольцо с Johnny Joint. Это обязательный шаг перед разборкой компонентов.

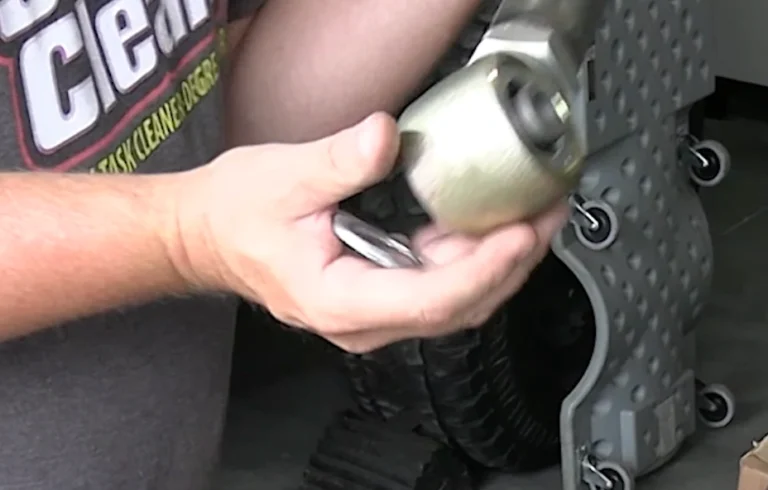

4. Снимите шайбу
После снятия стопорного кольца выньте шайбу.

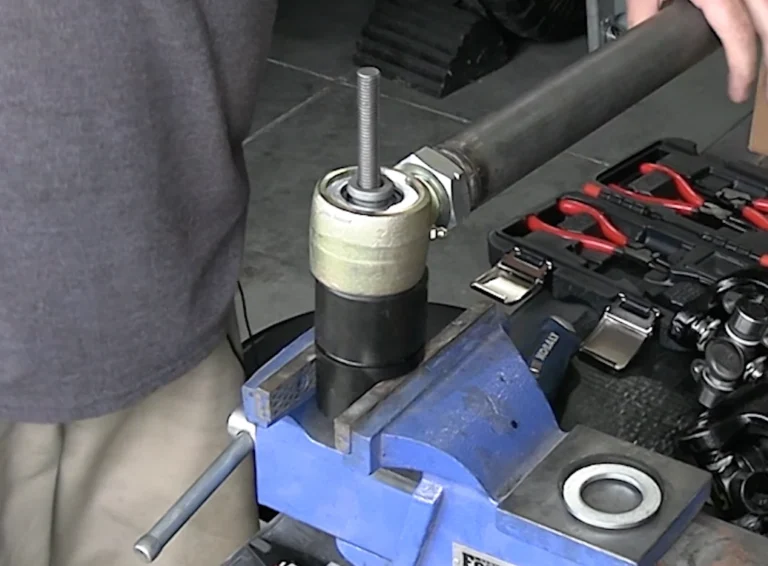

5. Установите конусную оправку
Теперь установите конусную оправку приспособления Johnny Joint на опорную плиту так, чтобы конец меньшего диаметра был направлен вверх.
6. Совместите Johnny Joint с оправкой
Стороной, с которой сняты стопорное кольцо и шайба, вниз аккуратно совместите Johnny Joint с конусной оправкой. Убедитесь, что он правильно отцентрован и надёжно зафиксирован.

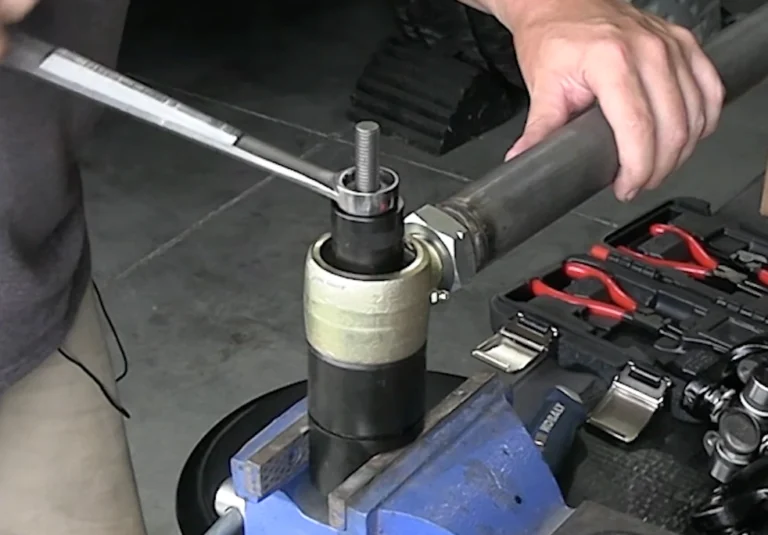

7. Выпрессуйте втулку в конусную оправку
Используя прессовую часть приспособления, затяните верхний болт, чтобы выдавить втулку вниз в конусную оправку, фактически выпрессовав её.

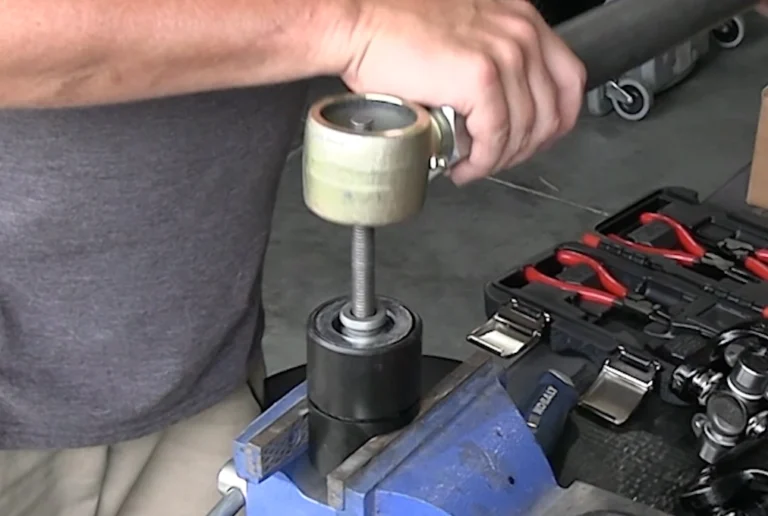

8. Снимите наружный корпус Johnny Joint
После выпрессовки втулки снимите наружный корпус Johnny Joint. Останутся внутренние детали, готовые к замене.

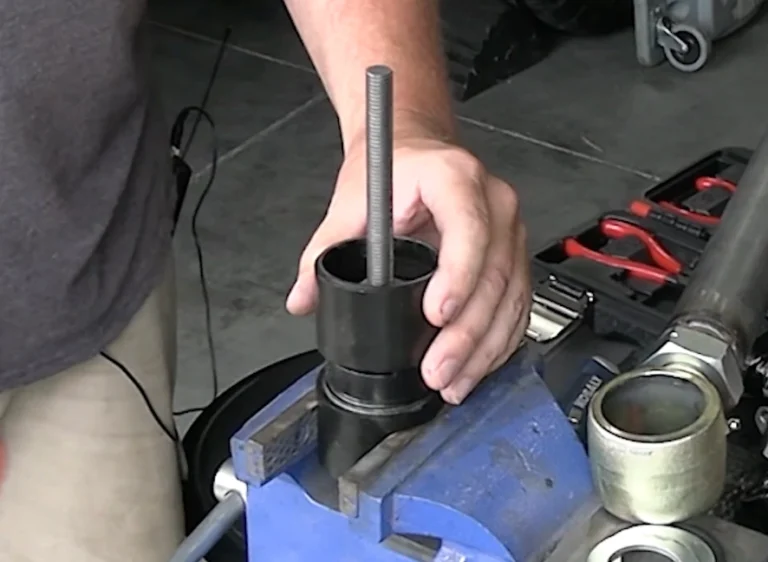

9. Снимите конусную оправку
Сняв наружный корпус, снимите конусную оправку с приспособления.
10. Извлеките втулку и шар
Теперь извлеките втулку и шар из узла Johnny Joint.
11. Замените новым ремонтным комплектом Johnny Joint

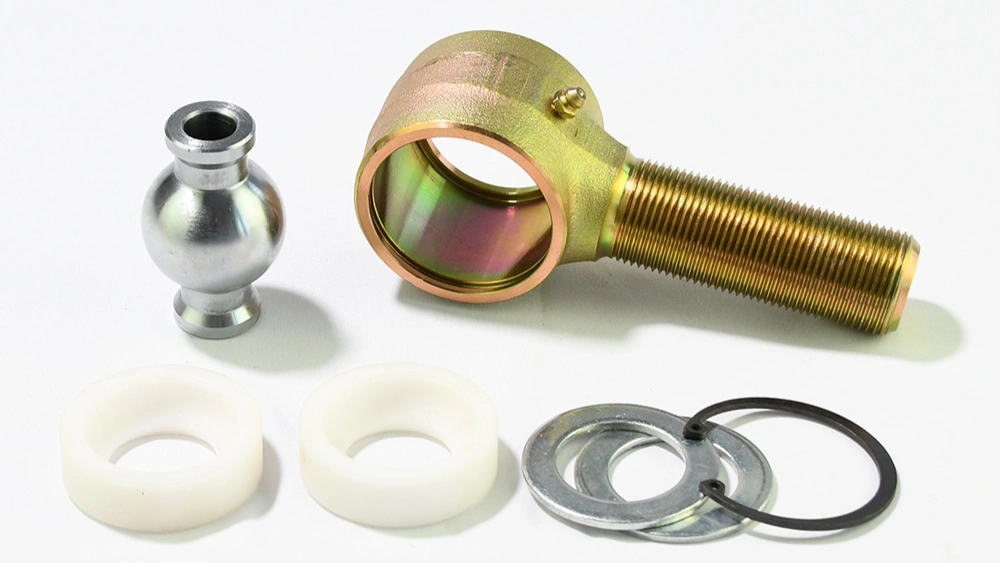

Используйте ремонтный комплект Johnny Joint для замены. Комплект включает шар, две втулки, две шайбы и стопорное кольцо — всё необходимое для завершения восстановления.

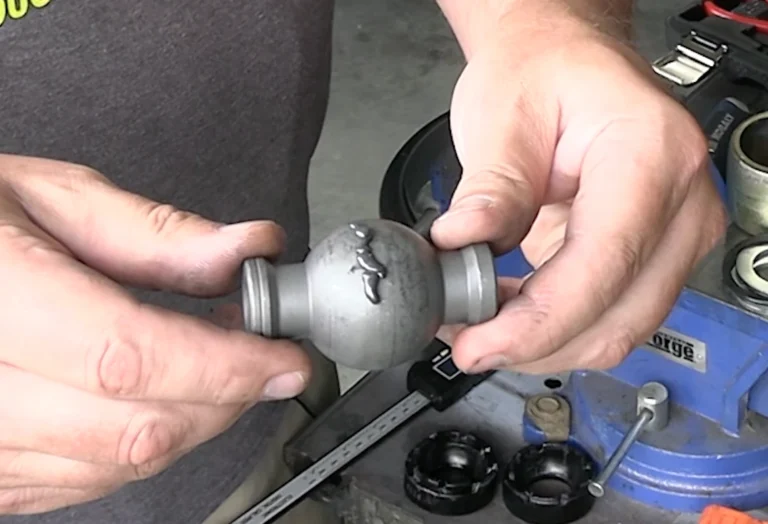

12. Смажьте шар
Перед установкой нового шара нанесите на него небольшое количество смазки.

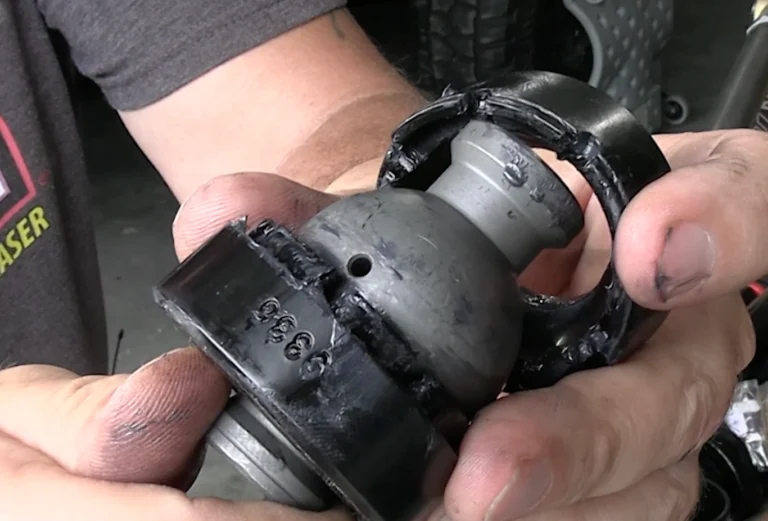

13. Сориентируйте шар и втулки
Вставьте шар в обе втулки, следя за тем, чтобы отверстия шара совпали с одним из отверстий во втулках. Такое совмещение обеспечит нормальное поступление смазки в шарниры.

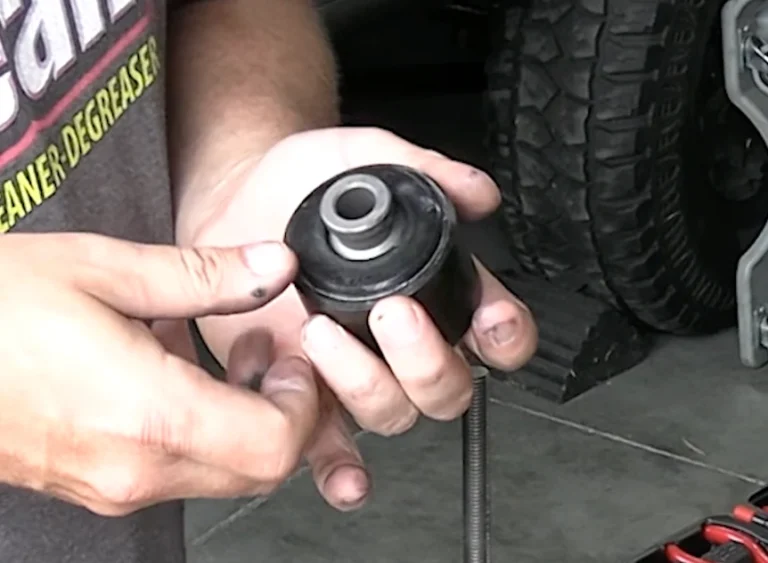

14. Вставьте узел в оправку
Теперь вставьте шар и втулки в конусную оправку с большего торца.

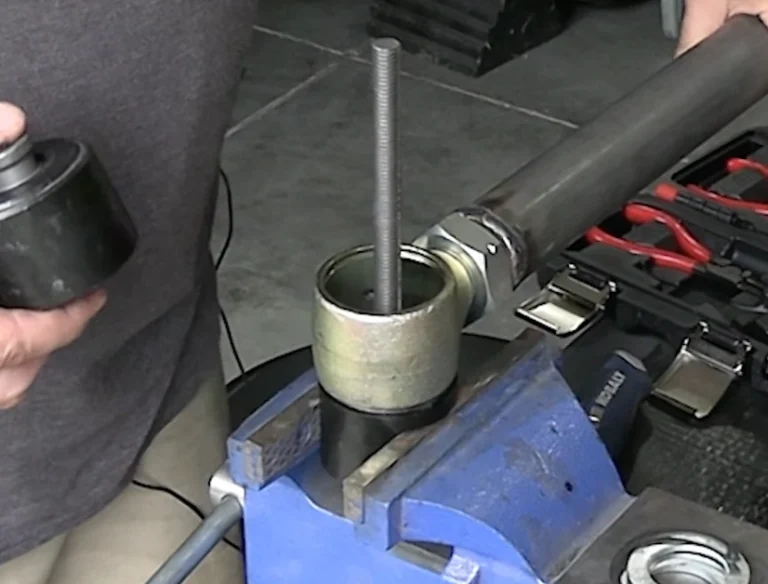

15. Установите наружный корпус
Установите наружный корпус Johnny Joint на опорную плиту.

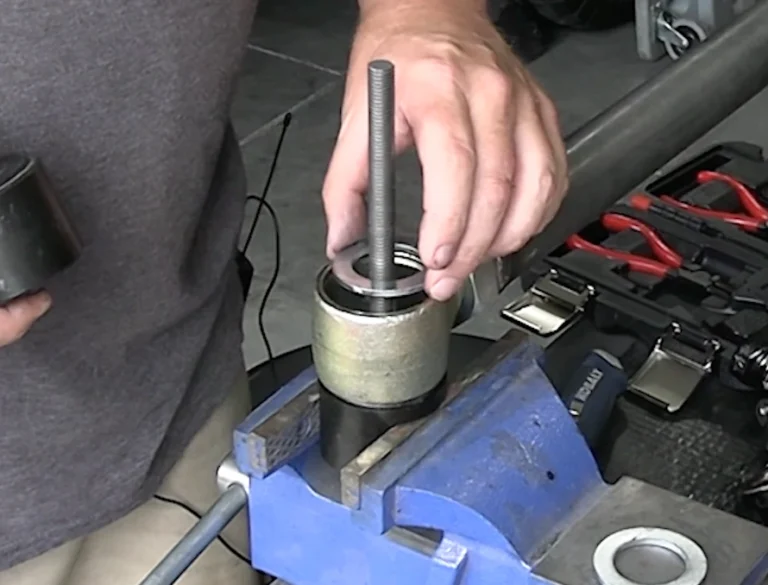

16. Вставьте шайбу
Положите шайбу в корпус острым краем вниз. Так при полном сжатии узла острый край окажется направлен наружу.

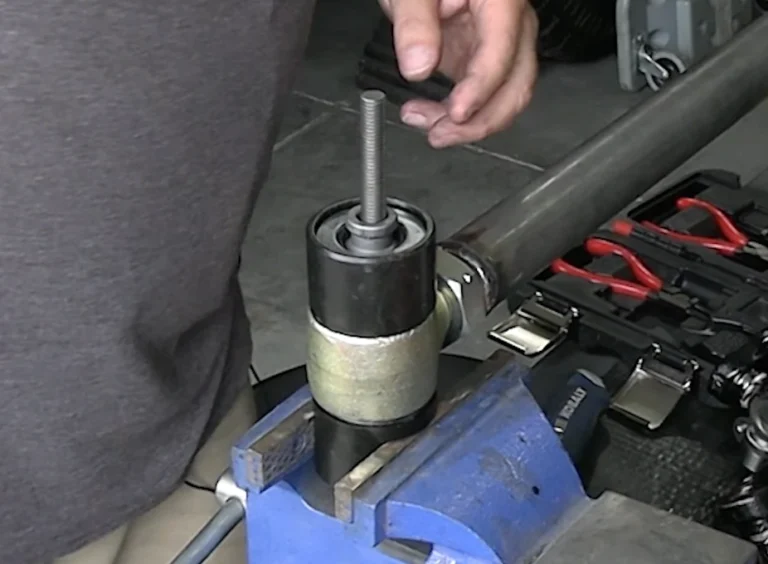

17. Установите конусную оправку и шайбу
Далее установите конусную оправку (с шаром и втулками внутри) малым концом вниз. Добавьте ещё одну шайбу, снова следя за тем, чтобы острый край был направлен наружу.

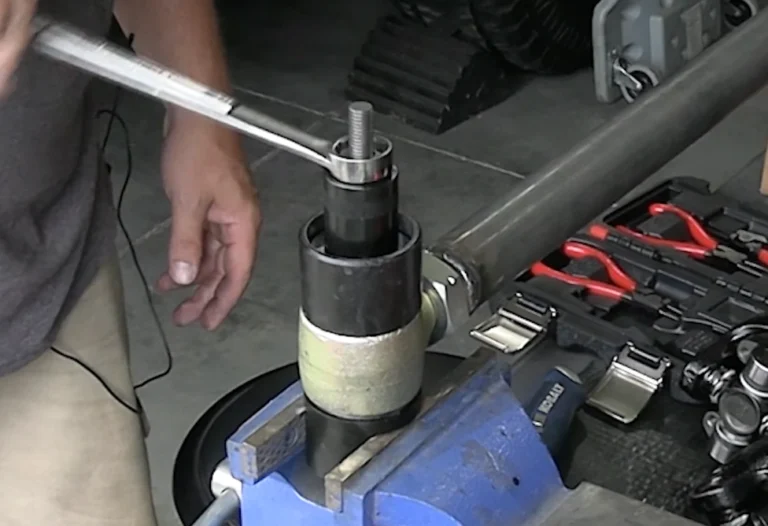

18. Запрессуйте втулку в корпус
С помощью пресса затяните верхний болт, запрессовывая шар и втулку в корпус. На этом шаге все компоненты правильно усаживаются и надёжно фиксируются внутри корпуса.

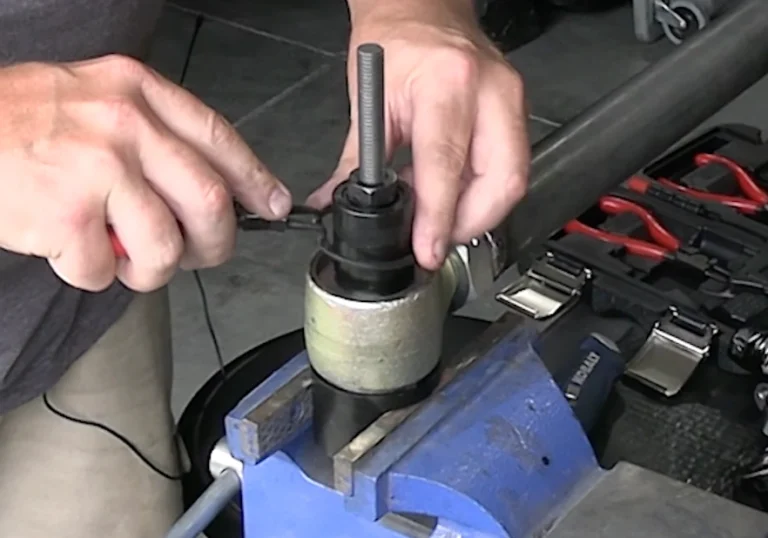

19. Установите стопорное кольцо
Наконец, с помощью клещей установите стопорное кольцо. Теперь всё зафиксировано, восстановление Johnny Joint завершено, и он готов к установке обратно на ваш автомобиль.
Заключительные замечания
Восстановление Johnny Joint — простое и при этом экономичное решение для любителей бездорожья, которые хотят поддерживать подвеску своего автомобиля в порядке. Имея всего несколько инструментов и ремонтный комплект, вы вернёте шарниру работоспособность, сэкономите на оплате труда и обеспечите более плавную езду в жёстком бездорожье.
Примечание: Все демонстрационные изображения 19 шагов этого руководства — это скриншоты из видео Shockwave Outdoors.
