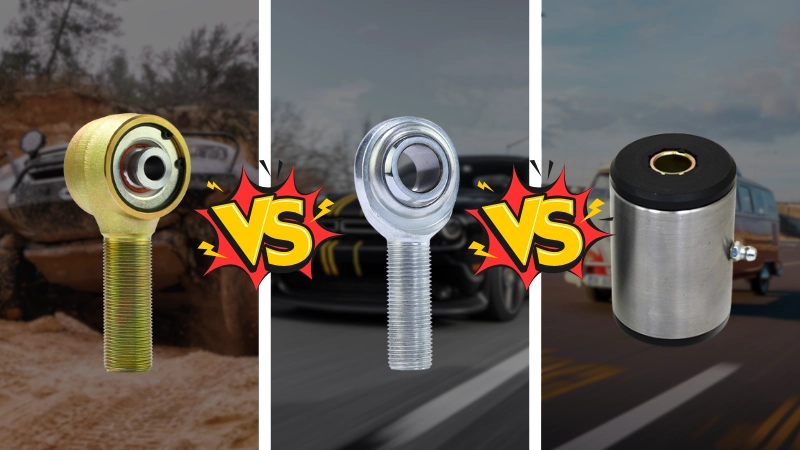

Если говорить о деталях подвески, то Johnny Joint, хайм-джойнт (Heim joint) и втулка для самостоятельной постройки (builder bushing) — три широко используемых компонента, однако они сильно различаются по конструкции, материалам, функции и оптимальным сценариям применения. Ниже — краткий обзор каждого с указанием ситуаций, где данный тип раскрывается лучше всего.
- Johnny Joint: Джонни-джойнт (Johnny Joint), известный ремонтопригодной конструкцией и высокой гибкостью, идеален для внедорожников, которым нужны одновременно прочность и подвижность, — он отлично подходит для тяжёлого бездорожья и нагруженных применений.
- Heim Joint: Созданный ради точности и долговечности, хайм-джойнт обычно применяется в гоночных и внедорожных проектах высокого уровня, где ключичны прочность и подвижность, а гашение вибраций не является приоритетом.
- Втулка (builder bushing): Обеспечивая отличное гашение вибраций, втулки — лучший выбор для автомобилей, которым важен комфорт и на трассе, и на бездорожье, хотя при экстремальной внедорожной эксплуатации они могут уступать в долговечности.
Теперь рассмотрим различия между этими тремя типами деталей подвески подробнее.
Сравнение конструкции
Johnny Joint

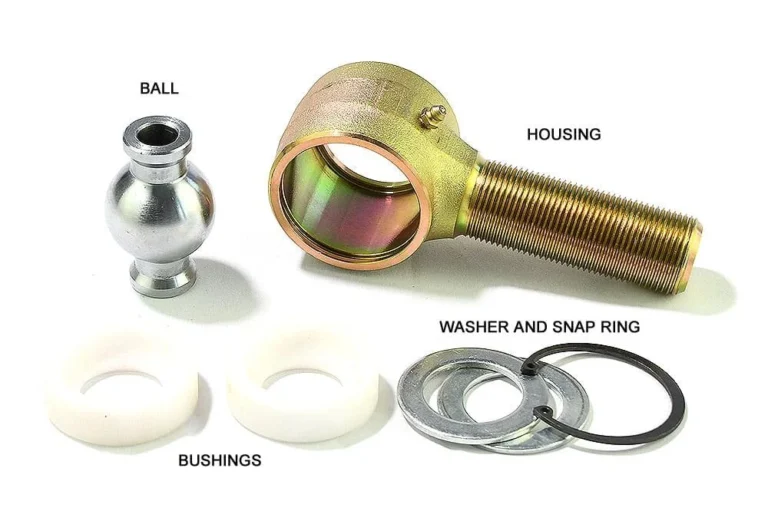

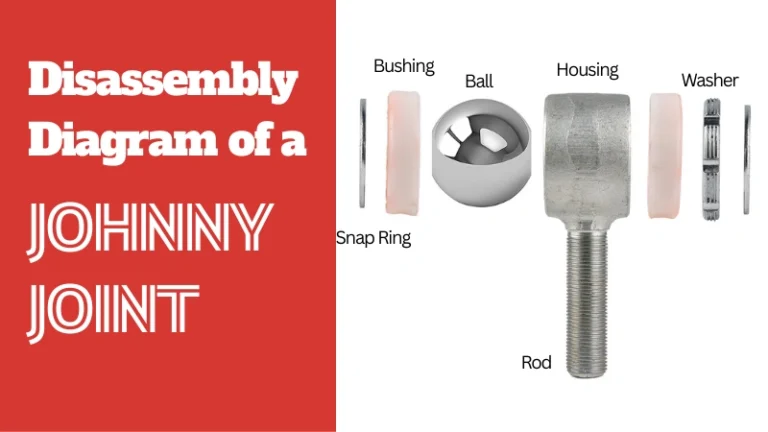

Ниже — две схемы разборки Johnny Joint.
Johnny Joint состоит из корпуса, втулки, шара, стопорного кольца и тяги. В корпусе обычно предусмотрен пресс-маслёнка для смазки, а шар, как правило, поставляется с проставкой под большой перекос. Тяга обычно имеет наружную резьбу; если требуется внутренняя резьба, клиенты, как правило, покупают только сам шарнир (всё, кроме тяги) и приваривают тягу самостоятельно.
Heim Joint

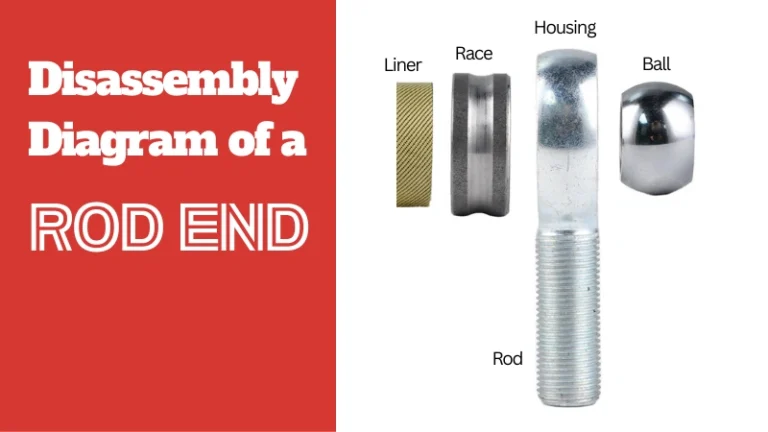

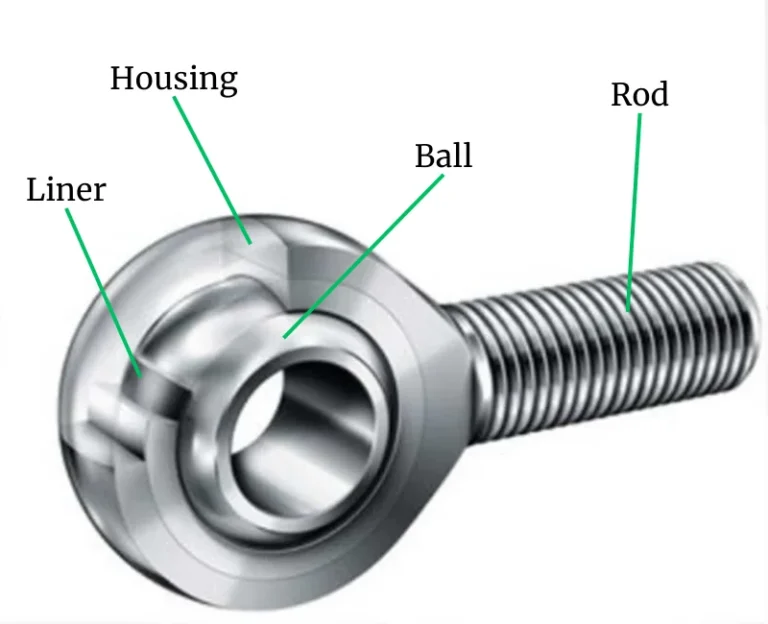

Ниже — две схемы разборки Heim Joint.
Хайм-джойнт состоит из корпуса, шара, вкладыша и тяги. Некоторые хайм-джойнты, особенно предназначенные для промышленного применения, оснащены пресс-маслёнкой на корпусе. Шар обычно поставляется без проставки под перекос — её нужно приобретать отдельно. Тяга может иметь как наружную, так и внутреннюю резьбу, что даёт гибкость в зависимости от применения.
Втулка (builder bushing)

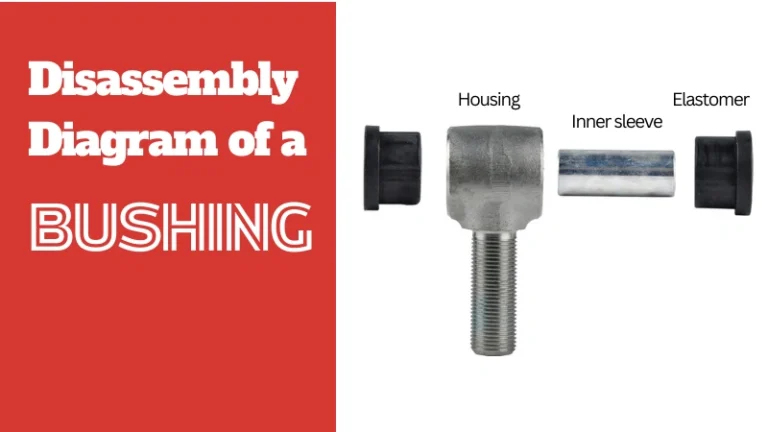

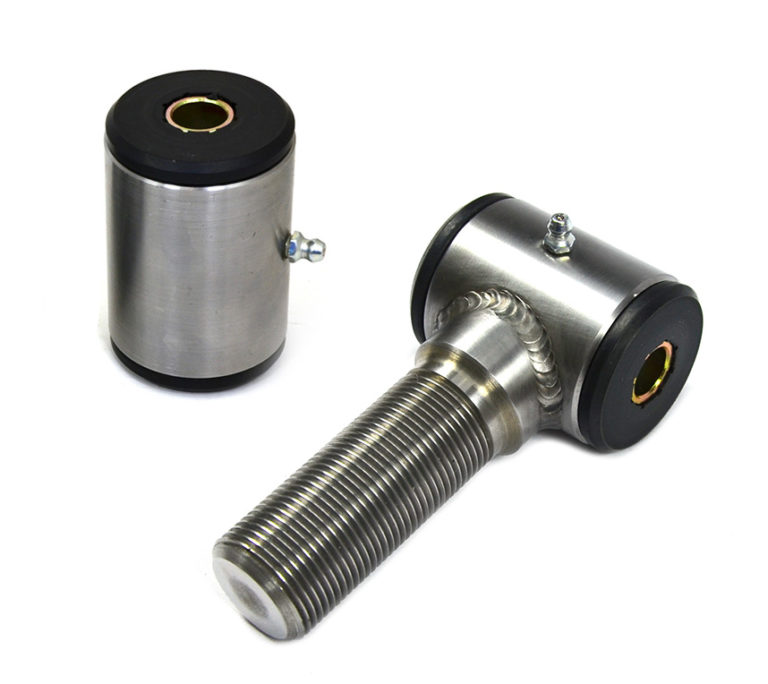

Ниже — две схемы разборки втулки (builder bushing).
Втулка состоит из корпуса, эластомера и внутренней гильзы. Некоторые корпуса оснащены пресс-маслёнкой для более лёгкой смазки, у других такой элемент может отсутствовать.
Сравнение материалов
Johnny Joint
- Корпус: Обычно изготавливается из кованой стали, хромомолибденовой стали 4130 и нержавеющей стали, обеспечивая прочность и долговечность в нагруженных применениях.
- Шар: Шар обычно изготавливается из термообработанной стали, высокоуглеродистой термообработанной стали, подшипниковой стали 52100 или хромомолибденовой стали 4130, что обеспечивает высокие характеристики и износостойкость под тяжёлой нагрузкой.
- Втулка: Часто изготавливается из полиуретана высокой плотности или Delrin® (ацеталь/POM), сочетая долговечность и гибкость для лучшей подвижности и поглощения ударов.
Heim Joint
- Корпус: Изготавливается из хромомолибденовой стали 4130, авиационного алюминия 7075-T6, нержавеющей или углеродистой стали, обеспечивая высокую конструкционную прочность и лёгкие варианты.
- Шар: Обычно изготавливается из подшипниковой стали 52100 или нержавеющей стали 440C, рассчитан на максимальную прочность и долговечность в экстремальных условиях.
- Вкладыш: Вкладыш часто изготавливается из PTFE (тефлона) или бронзы, обеспечивая низкое трение и снижая износ со временем.
Втулка (builder bushing)
- Корпус и внутренняя гильза: Обычно изготавливаются из углеродистой стали (наиболее распространено), хромомолибденовой стали 4130 или нержавеющей стали, обеспечивая прочность и коррозионную стойкость.
- Эластомер: Изготавливается из резины или полиуретана; эти материалы обеспечивают гибкость и гашение вибраций для более плавного хода.
Сравнение принципа работы
Johnny Joint
Johnny Joint работает за счёт того, что шар внутри корпуса вращается в плотно посаженных, заменяемых полимерных втулках. Когда тяга движется, металлический шар стремится вращаться внутри полимерных втулок, обеспечивая одновременно гибкость и высокую несущую способность.
Ключевые особенности:
- Допускает значительный угловой перекос.
- Обеспечивает умеренную упругую амортизацию.
- Выдерживает крайне высокие нагрузки.
Heim Joint
Хайм-джойнт опирается на металлический шар, вращающийся в низкофрикционном вкладыше, например из PTFE (тефлона), что даёт тяге свободу многоосевого движения под большими углами.
Ключевые особенности:
- Допускает широкий диапазон многоосевого углового движения.
- Обеспечивает наиболее точное и прямое управление геометрией подвески.
- Без упругой амортизации — вибрации и удары передаются напрямую через металл.
Втулка (builder bushing)
Втулка работает за счёт того, что эластомер (резина или полиуретан) в середине поглощает и смягчает движение тяги путём скручивания и растяжения. Тяга вращается или слегка отклоняется вокруг своей центральной оси.
Ключевые особенности:
- Допускает ограниченное угловое перемещение тяги.
- Прежде всего поглощает вибрации и снижает шум.
| Особенность | Johnny Joint | Heim Joint | Втулка (builder bushing) |
|---|---|---|---|
| Как это работает | Шар вращается в заменяемых полимерных втулках. | Металлический шар вращается в низкофрикционном вкладыше (PTFE). | Эластомер поглощает движение за счёт скручивания и растяжения. |
| Угловой перекос | Допускает значительный угловой перекос. | Допускает многоосевое угловое движение. | Допускает ограниченное угловое перемещение. |
| Упругая амортизация | Обеспечивает умеренную упругую амортизацию. | Без упругой амортизации. | Прежде всего поглощает вибрации и снижает шум. |
| Несущая способность | Выдерживает крайне высокие нагрузки. | Высокая точность, подходит для контроля геометрии подвески. | Низкая несущая способность, преимущественно для комфорта. |
Сравнение стоимости эксплуатации
Johnny Joint
Johnny Joint имеет самую высокую цену покупки: рыночная цена обычно составляет от 70 до 130 долларов (по данным оригинального бренда Johnny Joint RockJock 4×4, ранее Currie Enterprises).
Однако затраты на обслуживание со временем относительно невелики или умеренны благодаря ремонтопригодной конструкции. Когда шарнир изнашивается, не нужно заменять весь дорогой металлический корпус и центральный шар. Обычно достаточно заменить сравнительно недорогие полимерные внутренние чашки, что делает его выгодным выбором в долгосрочной перспективе.
Heim Joint
Хайм-джойнт имеет умеренную цену покупки, как правило, от 45 до 80 долларов.
. Что касается обслуживания, он несёт самые высокие текущие затраты. Причина — уязвимость хайм-джойнта к быстрому износу от внешних загрязнителей вроде песка, грязи и воды, из-за которых он может разболтаться и начать шуметь. Требуются частые замены, причём при замене приходится покупать шарнир целиком, что повышает долгосрочные затраты.
Втулка (builder bushing)
Втулка имеет самую низкую цену покупки: рыночная цена составляет от 30 до 60 долларов.
. Затраты на обслуживание со временем у неё также самые низкие: такие втулки обычно служат 5 и более лет и стоят очень дёшево при замене. Долговечность и низкая стоимость замены делают их экономичным вариантом для многих применений.
| Особенность | Johnny Joint | Heim Joint | Втулка (builder bushing) |
|---|---|---|---|
| Цена покупки | Самая высокая (70–130 долларов). | Умеренная (45–80 долларов). | Самая низкая (30–60 долларов). |
| Стоимость обслуживания | Низкая или умеренная благодаря ремонтопригодной конструкции. | Высокая: из-за износа требуются частые замены. | Низкая: служит 5+ лет, замена недорога. |
| Запасные части | Заменять нужно только полимерные внутренние чашки — это экономит средства. | При износе приходится заменять шарнир целиком. | Простая замена эластомерных компонентов по мере необходимости. |
Сравнение областей применения
Johnny Joint
Johnny Joint обычно используется на внедорожниках, особенно в нагруженных внедорожных проектах и билдах для рок-кроулинга, где требуются максимальный ход колёс и большие углы тяг. Таким машинам нужны гибкие и долговечные соединения для рычагов управления и балансировочных тяг. Ключевые области применения:
- Jeep Wrangler (серии TJ, JK, JL) и Jeep Cherokee (XJ): Используются для серьёзных внедорожных доработок и рок-кроулинга, требующих максимального хода и углов подвески.
- Внедорожные пикапы и кроссоверы, такие как доработанные Ford Bronco, Toyota Land Cruiser, Toyota Tundra/Tacoma и Chevrolet K5 Blazer: Для автомобилей, которым нужны апгрейды подвески с большим ходом, джонни-джойнты необходимы для подвижности под большими углами.
Джонни-джойнты идеальны там, где нужны экстремальная гибкость и долговечность, особенно в кастомных подвесках с большим ходом для внедорожников.
Heim Joint
Хайм-джойнт чаще всего используется в автоспорте, где критичны точное управление и быстрая обратная связь. Основные сферы применения:
Гоночные применения: Точность и долговечность хайм-джойнтов делают их предпочтительным выбором для автоспорта, требующего точного контроля геометрии подвески.
Экстремальный рок-кроулинг: Хотя джонни-джойнты, как правило, долговечнее, хайм-джойнты применяются в экстремальном рок-кроулинге, особенно на машинах, требующих максимального хода подвески и безоговорочной свободы движения. Например, при экстремальных доработках для рок-кроулинга штатные короткие рычаги заменяются кастомными длинными, нередко вдвое длиннее оригинала. Хайм-джойнты устанавливаются на обоих концах таких длинных рычагов: они обеспечивают максимальный угловой перекос, точную обратную связь и управление, а также резьбовую регулировку для тонкой настройки геометрии подвески.
Помимо оф-роуда, хайм-джойнты широко используются и в других отраслях, в том числе:
Втулка (builder bushing)
Втулки имеют самый широкий спектр применений и используются в самых разных отраслях. От автомобилей до тяжёлой техники — они неотъемлемая часть многих систем. Основные сферы применения:
- Автомобили и транспортные средства: Они присутствуют в системах подвески, рулевого управления и трансмиссии, где между соединяемыми компонентами требуются гашение вибраций и небольшое вращательное движение.
- Промышленное оборудование: Они применяются для снижения трения и поглощения ударов в различных промышленных задачах.
- Тяжёлая техника и суда: Обеспечивают плавную работу и долговечность в суровых рабочих условиях.
- Аэрокосмическая отрасль и повседневные бытовые устройства: Они также играют важную роль в высокоточной технике и бытовой технике.
В автомобильной промышленности везде, где два компонента подвески, рулевого управления или трансмиссии должны соединяться, допуская лёгкое скручивание или гася вибрации, почти наверняка используются такие втулки.
Резюме
Джонни-джойнты предлагают ремонтопригодную конструкцию и высокую гибкость, что делает их идеальными для оф-роуда и тяжёлых применений. Хайм-джойнты выделяются точностью и часто используются в автоспорте и экстремальном рок-кроулинге. Втулки лучше всего подходят для комфорта и гашения вибраций и широко применяются в автомобильной и промышленной сферах. Понимание их различий в конструкции, материале, функции и стоимости помогает выбрать нужную деталь под ваши задачи.
