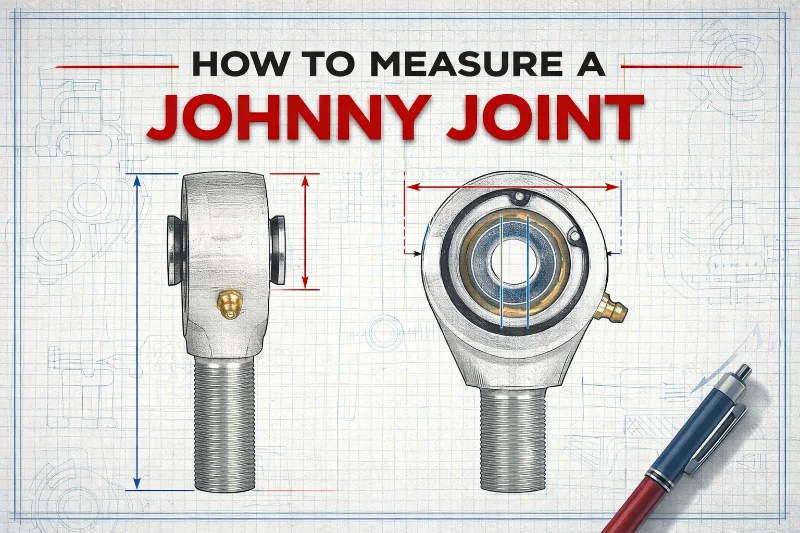

Род-энд, который не подходит, хуже, чем его полное отсутствие. Купите не тот размер — и вы ждёте новый заказ, проект стоит, а на верстаке по-прежнему лежит не та деталь. Самое досадное: большинство ошибок подбора возникает не потому, что описание в каталоге неверно, а потому, что сборщик измерил не ту размерную характеристику — или вовсе не измерял, а прикинул на глаз.
У род-эндов есть критически важные размеры, и каждый из них важен по своей причине. Пропустите хотя бы один — и изделие либо не накрутится на тягу, либо не пройдёт в кронштейн шасси, либо не примет палец вилки, либо обеспечит меньший угол поворота, чем требует геометрия подвески. В этом руководстве точно указано, какие размеры измерять, как правильно выполнять каждое измерение и что делать с полученными значениями.
Почему нельзя подбирать только по размеру корпуса
Наружный диаметр корпуса — первое, на что смотрит большинство сборщиков. Он виден, легко измеряется и кажется очевидной отправной точкой. Но сам по себе он почти бесполезен.
Корпус с наружным диаметром 1.25″ может иметь внутренний диаметр 3/4″, 7/8″ или 1″ в зависимости от производителя. Два изделия с одинаковым наружным диаметром корпуса могут иметь разную ширину корпуса — узкую или стандартную, — от которой зависит, пройдут ли они в конкретный кронштейн. Резьба на хвостовике или торце корпуса может быть 3/4″-16, 7/8″-14 или любой из нескольких других независимо от диаметра корпуса.
Наружный диаметр корпуса говорит об одном: поместится ли изделие физически в отведённое для него пространство. Остальные четыре размера определяют, будет ли оно реально работать.
Инструменты, которые действительно нужны
Прежде чем браться за изделие, подготовьте правильные инструменты. Рулетка или стальная линейка дают погрешность, достаточно большую, чтобы навредить.
Электронный штангенциркуль — основной инструмент для всех измерений, кроме шага резьбы. Достаточно электронного штангенциркуля с диапазоном 6″ и разрешением 0.001″ (0.02 мм). Версия Harbor Freight достаточно точна для этой задачи, если бюджет ограничен; прибор Mitutoyo или Starrett лучше, если вы измеряете детали регулярно. Нониусный штангенциркуль тоже подойдёт, но требует больше аккуратности при считывании.
Резьбомер — набор складных резьбовых гребёнок стоит недорого и делает идентификацию резьбы однозначной. Без него вы лишь гадаете, а определение резьбы на глаз ненадёжно при схожих диаметрах хвостовиков и крупном/мелком шаге.
Угломер или приложение-инклинометр для смартфона — для угла артикуляции достаточно механического угломера или функции уровня/угла в приложении смартфона. Точность до градуса здесь не требуется — вы лишь подтверждаете, что изделие достигает геометрии, которую требует ваша подвеска, а не сертифицируете размер для чертежа.
Стальная линейка на 12″ пригодится для общей длины корпуса, если ваш штангенциркуль только 6″, а изделие длиннее. Всё остальное сделает штангенциркуль.
Размер 1: Наружный диаметр корпуса
Наружный диаметр корпуса определяет посадку в кронштейны шасси и трубу тяги. Если вы меняете существующее изделие, измеряйте корпус снимаемого изделия, а не отверстие кронштейна. Изношенные изделия в изношенных кронштейнах создают зазор, которого у нового изделия не будет.
Как измерять: Разведите губки штангенциркуля, наложите их на самую широкую точку корпуса — перпендикулярно оси внутреннего диаметра — и снимите показание. Выполните измерение в двух-трёх положениях с шагом 90°, чтобы проверить износ или овальность корпуса. У нового изделия показания совпадут. У изношенного разница подскажет, как корпус нагружался.
Распространённые размеры для внедорожных применений: наружный диаметр корпуса 1.25″ (31.75 мм), 1.5″ (38.1 мм) и 2.0″ (50.8 мм). Постройки на базе Jeep концентрируются вокруг 1.25″; лёгкие грузовики и более крупные самодельные конструкции используют более тяжёлые размеры.

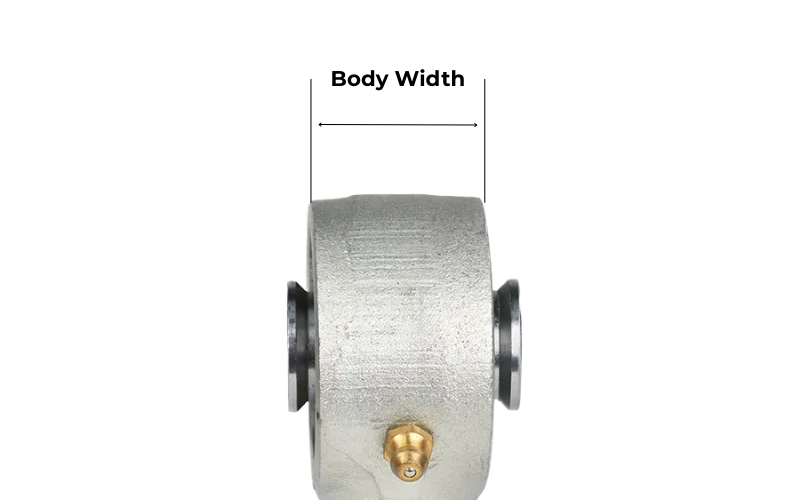

Размер 2: Ширина корпуса (узкая или стандартная)
Это то самое измерение, которое удивляет сборщиков, не знавших о существовании узкого и стандартного исполнений. Ширина корпуса — это расстояние поперёк корпуса параллельно оси внутреннего диаметра, то есть толщина корпуса между плоскими торцами — той частью, что сидит внутри вилки или кронштейна.
Как измерять: Переверните штангенциркуль, чтобы воспользоваться глубиномером или ступенчатыми губками. Приложите губки к двум плоским торцам корпуса (к тем, что контактируют с кронштейном вилки, а не к криволинейной поверхности подшипника). Запишите размер.
Узкокорпусные изделия обычно имеют по этому торцу около 1.25″–1.5″. Стандартнокорпусные шире — как правило, 1.75″–2.0″ и более. Разница важна, когда ширина паза кронштейна фиксирована — как на большинстве серийных поперечин и кронштейнов тяг. Стандартный корпус в узкий кронштейн просто не встанет. Узкий корпус в стандартном кронштейне даст избыточный люфт, если не поставить проставки.
Если вы делаете кронштейны с нуля, это измерение подскажет нужную ширину паза. Если встраиваетесь в готовые кронштейны — измерьте паз и подберите ширину корпуса соответственно.

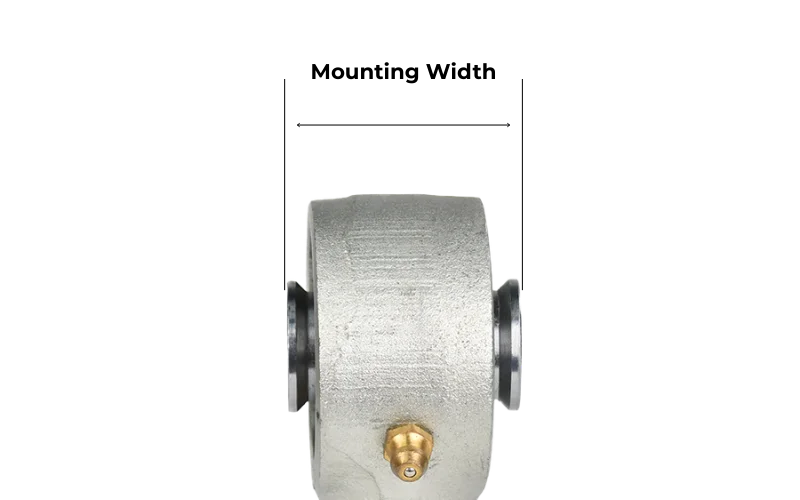

Размер 3: Монтажная ширина (ширина по шару)
Если ширина корпуса задаёт зазор в посадке, то монтажная ширина определяет, прикрутится ли изделие к кронштейнам шасси физически. Это общее расстояние между плоскими торцами внутренней шарнирной сферы (той части, сквозь которую проходит болт).
Как измерять: Используйте наружные губки штангенциркуля. Плотно приложите их к двум параллельным плоским торцам центральной стальной сферы. Следите, чтобы штангенциркуль был отцентрован по внутреннему диаметру — так вы зафиксируете самую широкую точку торцов. У нового изделия эти поверхности прецизионно шлифованы и должны быть идеально параллельны. На б/у изделии проверьте, нет ли «грибовидности» или деформации вокруг отверстия под болт из-за недотянутого крепежа — это может искусственно завысить результат измерения.
Распространённые монтажные ширины: Отраслевой стандарт для большинства кронштейнов подвески Jeep и внедорожников — 2.625″ (2-5/8″). Другие распространённые размеры: 2.0″, 2.44″ и 3.0″ для индивидуальных и тяжёлых конструкций. Крайне важно, чтобы этот размер соответствовал внутреннему расстоянию вашего кронштейна. Изделие 2.625″ не влезет в кронштейн 2.5″, а изделие 2.0″ в кронштейне 2.625″ оставит опасный зазор, который даже высокопрочные болты не смогут безопасно «обжать».
Почему это критично для посадки: Это определяющая («успех или провал») характеристика монтажа. Если вы подбираете изделия под существующие ушки или кронштейны, сначала измерьте внутреннее расстояние между щёками кронштейна. Монтажная ширина Johnny Joint должна соответствовать этому расстоянию с точностью до нескольких тысячных дюйма. При небольшом зазоре (менее 1/16″) можно использовать проставки или прокладки из закалённой нержавеющей стали для центровки, но для высоконагруженных тяг подвески всегда предпочтительна монтажная ширина с прямой посадкой — так кронштейн сохранит несущую способность при затяжке болта нормативным моментом.
Размер 4: Внутренний диаметр (диаметр пальца)
Внутренний диаметр — это отверстие через центр сферического подшипника, через которое проходит палец вилки или крепёжный болт. Это самый критичный с механической точки зрения размер. Слишком малый внутренний диаметр — палец не войдёт. Слишком большой — у пальца появится поперечный люфт, порождающий люфт артикуляции, никак не связанный с угловым диапазоном изделия.
Как измерять: Используйте внутренние губки электронного штангенциркуля — меньшие ступенчатые наконечники над основными губками. Разведите их так, чтобы они лишь касались стенок отверстия с обеих сторон. Измерьте отверстие в положениях 0°, 90° и, если доступно, 45°. У нового изделия показания должны совпадать. У изношенных изделий от циклов контакта с пальцем отверстие приобретает вытянутую форму.
Распространённые внутренние диаметры: 3/4″ (19.05 мм), 7/8″ (22.23 мм) и 1″ (25.4 мм). Метрические отверстия — 19 мм, 22 мм, 25 мм — обманчиво близки к дюймовым эквивалентам. Палец 3/4″ имеет размер 19.05 мм; отверстие 19 мм меньше него на 0.05 мм. Этого достаточно, чтобы на некоторых сочетаниях изделие-палец потребовался пресс, а на других палец, напротив, пройдёт без всякого натяга. Перед заказом уточните, дюймовые размеры или метрические.
Проверка посадки отверстие-палец: Если палец вилки уже есть, испытайте его до установки. Палец должен проходить с умеренным усилием руки — без заеданий и вращательного люфта. Палец, требующий молотка, указывает на заниженный внутренний диаметр или размерную интерференцию. Палец, гремящий поперёк, — на завышенный внутренний диаметр или заниженный палец.

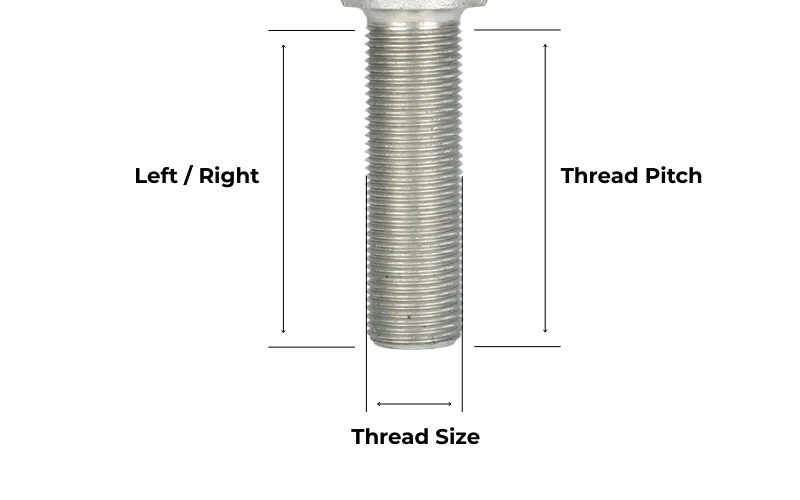

Размер 5: Резьба и шаг
Род-энды крепятся к трубам тяги либо резьбовым хвостовиком на корпусе, либо наворачиванием внутренней резьбовой муфты на резьбовой конец тяги. В обоих случаях резьба должна соответствовать концу тяги или приварной резьбовой втулке трубы. Несовпадение здесь означает, что изделие вообще не закрепится.
Диаметр резьбы: Измерьте наружный диаметр хвостовика наружными губками штангенциркуля по вершинам резьбы. Это даст номинальный диаметр резьбы — но одного диаметра недостаточно для идентификации резьбы.
Шаг резьбы: Проведите резьбомером по резьбе хвостовика, пока гребёнка не сядет плотно, без качания. Распространённые резьбы на хвостовиках род-эндов: 3/4″-16, 7/8″-14, 1″-14, 1″-12 и 5/8″-18 на изделиях меньшего размера. Номинальный диаметр, измеренный штангенциркулем, должен совпасть с маркировкой на гребёнке резьбомера, которая села плотно.
Если резьбомера нет, посчитайте витки на отрезке 1″ и сравните с распространёнными значениями шага — но это неточно и рискует путаницей между 14 tpi и 16 tpi или между метрической и почти метрической резьбой. Резьбомер стоит меньше 15 USD и делает идентификацию однозначной.
Правая или левая резьба: Род-энды на противоположном конце тяги от натяжной муфты часто имеют левую резьбу — при регулировке длины тяги вращением трубы оба конца должны наворачиваться в противоположных направлениях. У левой резьбы есть визуальный признак: проточенная канавка или выемка на хвостовике у корпуса у большинства каталожных изделий, но не у всех. Если изделие снято с подержанного автомобиля, проверьте направление резьбы, прежде чем считать её стандартной правой.

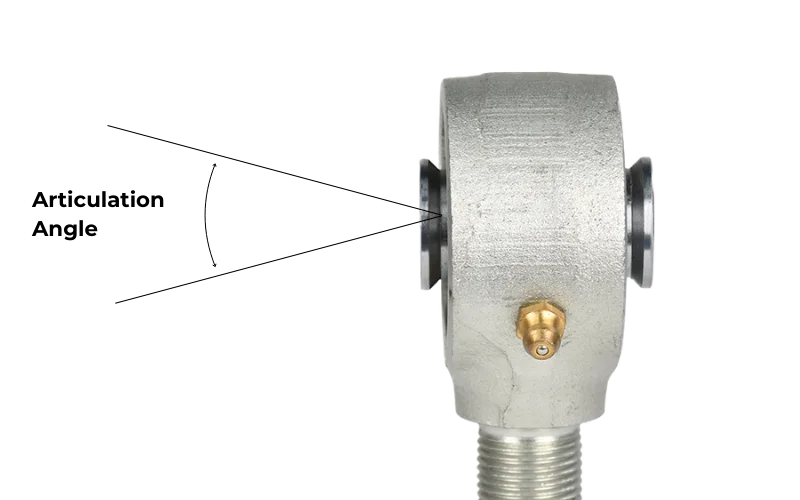

Размер 6: Угол артикуляции
Угол артикуляции — это угловой диапазон, в котором может поворачиваться подшипник, прежде чем сфера коснётся корпуса и застопорится. Это не измерение штангенциркулем, а функциональный тест или каталожная спецификация, которую нужно сверить с требованиями геометрии вашей подвески.
Как измерить изделие в руках: Закрепите корпус и поворачивайте хвостовик (или внутренний диаметр, в зависимости от исполнения), пока он не упрётся в упор корпуса. Угол между центральным положением и жёстким упором — это паспортный угол артикуляции. Большинство используют цифровой угломер: установите его на хвостовик в центральном положении, обнулите, поверните до упора и снимите показание. Некоторые изделия симметричны (одинаковый угол в обе стороны); некоторые асимметричны в зависимости от конструкции корпуса.
Что означает эта цифра на практике: Изделие с суммарной артикуляцией ±30° даёт по ±15° в каждую сторону от центра. Если геометрия подвески при полном отбое требует 18° отклонения, изделие на ±30° не справится. Расчёт прост; ошибка — предполагать, что артикуляции всегда хватит, не проверив.
Типичные диапазоны по применению:
- Лёгкое внедорожное использование: ±30°–±36° суммарной артикуляции
- Специализированный рок-кроулинг: ±40° и более обычны для длинноходовых подвесок
- Узкокорпусные изделия часто имеют чуть меньшую артикуляцию, чем стандартные аналоги того же размера корпуса, потому что более узкий корпус ограничивает глубину выемки в корпусе
Если на верстаке лежит б/у изделие и вы оцениваете его пригодность, проверьте, что оно артикулирует плавно, без заеданий и скрежета по всему диапазону. Изделие, свободно движущееся в центре, но заклинивающее на 10°, имеет изношенную или повреждённую втулку — угловая характеристика на коробке не имеет значения, если подшипник не работает чисто.
Сводим измерения воедино: краткая справочная таблица
Перед заказом замены или выбором нового изделия подтвердите все шесть размеров:
Контрольный список измерений Johnny Joint
- Наружный диаметр корпуса: _____ дюймы / мм (посадка в кронштейн, зазор в трубе тяги)
- Ширина корпуса: _____ дюймы / мм (узкая или стандартная — проверьте ширину паза кронштейна)
- Монтажная ширина: _____ дюймы / мм (расстояние между плоскостями сферы — должно соответствовать внутреннему расстоянию кронштейна)
- Внутренний диаметр: _____ дюймы / мм (сверьте с пальцем вилки или наружным диаметром крепёжного болта)
- Резьба: _____ диаметр × _____ шаг, правая / левая
- Артикуляция: _____ градусов суммарно (сверьте с максимальным отклонением геометрии подвески)
Когда размеры не совпадают ни с одним стандартом
Старые штатные шарниры тяги и некоторые афтермаркет-узлы изготавливались в нестандартных размерах — метрический наружный диаметр корпуса с дюймовыми резьбами или внутренние диаметры, не совпадающие с распространёнными диаметрами пальцев вилки. В таком случае у вас три варианта: найти Johnny Joint с точно совпадающими размерами подобрать аналог у специализированного поставщика, расточить или заново нарезать резьбу на ответной детали под стандартное изделие, либо переработать кронштейн под стандартное изделие.
Переработка кронштейна — обычно самое чистое долгосрочное решение. Самодельный кронштейн занимает один день; поиск необычных шарниров может тянуться бесконечно.
