Сталь 4130 хромомолибден — создана для гонок, бездорожья и высокоударных нагрузок
Род-энды из стали 4130 для бездорожья, автоспорта и тяжелых тяг: 7 серий, 174 размера, 2- и 3-составные конструкции, опции PTFE, правая/левая резьба, дюймовые или метрические отверстия. Сначала выберите серию, затем уточните нагрузку и размеры по артикулу.
Полный ассортимент
2-составной хромомолибден с литьевой обоймой из армированного нейлона + PTFE для самосмазывания — самая востребованная в перекрестных ссылках серия SYZ (FK, QA1, Alinabal, Midwest Control). Оптимальна для общего автоспорта и бездорожья: прочность хромомолибдена и необслуживаемый узел по разумной цене.
3-составная конструкция с отдельной термообработанной обоймой из легированной стали дает более жесткий допуск шарик-обойма и большую грузоподъемность на отверстие, чем 2-составная. PTFE-вкладыш опционально (суффикс «-T»). Выбор для высоконагруженных шарниров подвески, рулевого тяжелой техники и гоночного бездорожья, где важен нулевой люфт.

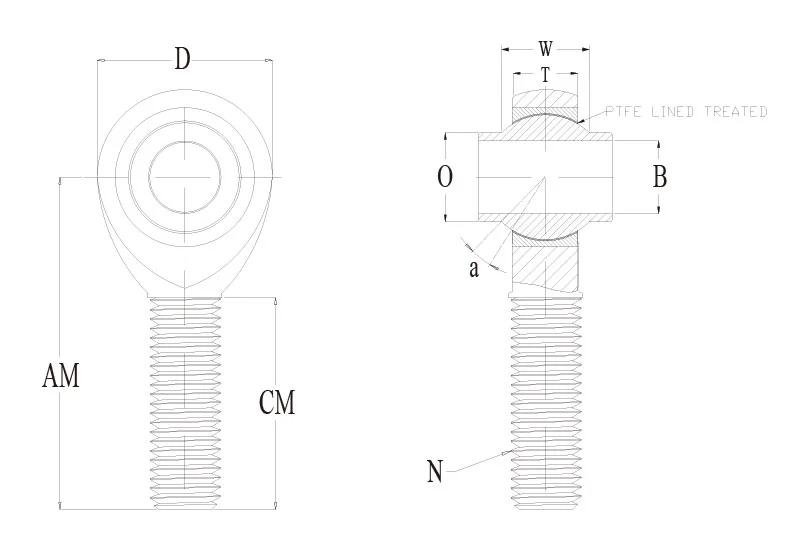

Усиленная серия с большим углом несоосности, с PTFE-вкладышем, обоймой из нержавейки и корпусом из стали 4130, отверстие 0.375″–0.750″. Создана для максимальных углов подвижности и самых жестких нагрузок: trophy trucks, бездорожье unlimited-класса, рок-краулеры. Аналог Aurora.

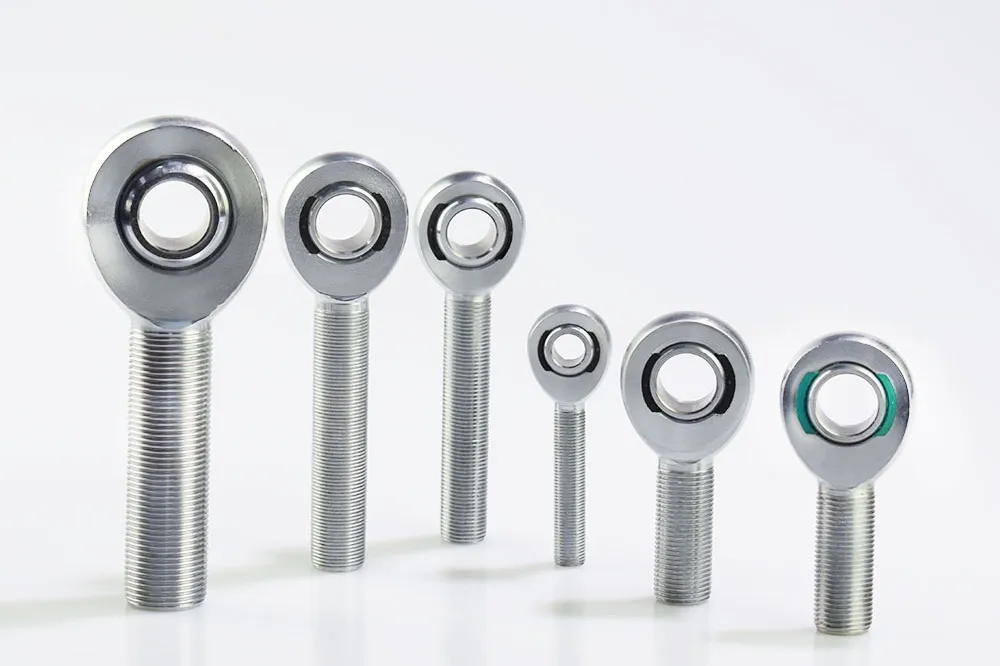

Род-энд с наружной резьбой из стали 4130 с удлиненной шейкой для глубокого монтажа — больше витков резьбы при ввинчивании в толстый кронштейн вместо тонкостенного трубчатого адаптера.
Смещенный/эксцентриковый корпус, сдвигающий ось шейки для рулевого управления и монтажа с критичными зазорами, где концентричный род-энд мешал бы соседним деталям.
Метрический аналог JMX/JFX — та же 3-составная прецизионность с резьбой и отверстиями ISO. Аналоги FK, Aurora, QA1. Для европейских, азиатских и powersports-применений.
Метрический аналог XM/XF — самосмазывающаяся обойма из армированного нейлона + PTFE в корпусе из стали 4130. Аналог Midwest Control.
Популярные размеры
Эти реальные артикулы SYZ дают покупателям быстрый старт. Откройте страницу спецификаций, чтобы подтвердить наличие и размеры.
| Артикул | Отверстие | Резьба | Тип |
|---|---|---|---|
| JMXR8-10-T | 0.500″ | 5/8-18 | Наружная 3-составной PTFE |
| JMXR10-12-T | 0.625″ | 3/4-16 | Наружная 3-составной PTFE |
| JMXR12-14-T | 0.750″ | 7/8-14 | Наружная 3-составной PTFE |
| JMXR16-1-T | 1.000″ | 1-14 | Наружная 3-составной PTFE |
| JMXR20-T | 1.250″ | 1-1/4-12 | Наружная 3-составной PTFE |
| XMR8-10 | 0.500″ | 5/8-18 | Наружная 2-составной |
| XMR10-12 | 0.625″ | 3/4-16 | Наружная 2-составной |
| XMR12-14 | 0.750″ | 7/8-14 | Наружная 2-составной |
| XFR8 | 0.500″ | 1/2-20 | Внутренняя 2-составной |
| HJMX-10-T | 0.625″ | 5/8-18 | Большой угол несоосности |
| JMXR12M | 12 мм | M12×1.75 | Метрическая наружная |
Обзор
Хромомолибденовый род-энд (chromoly heim joint / rose joint) — это сферический род-энд на основе стали 4130 хромомолибден , с термообработкой для высокой прочности на растяжение и усталость. Шарик из подшипниковой стали
Материаловедение
4130 — хромомолибденовая легированная сталь: среднеуглеродистая основа с примерно 0,8–1,1% хрома и 0,15–0,25% молибдена. Эти добавки кардинально меняют ее свойства по сравнению с обычной углеродистой сталью.
Предел прочности стали 4130 составляет порядка ~670 МПа (нормализация), что значительно выше обычной углеродистой стали — больше грузоподъемности на единицу веса. (Опубликованная характеристика сплава 4130 — данные по артикулам смотрите на страницах спецификаций.)
Мелкозернистая структура сопротивляется распространению микротрещин при циклической нагрузке — основном режиме разрушения род-эндов, работающих миллионами циклов в подвеске и рулевом.
В отличие от высокоуглеродистых сталей, становящихся хрупкими при закалке, сталь 4130 сохраняет пластичность после термообработки, поглощая удары без катастрофического разрушения.
Сталь 4130 надежно сваривается TIG (при правильном подогреве до/после), поэтому это стандарт для каркасов безопасности, трубчатых шасси и индивидуальной постройки — именно поэтому трубчатые адаптеры SYZ из хромомолибдена сочетаются с ней.
Именно поэтому профессиональные внедорожные и гоночные постройки выбирают сталь 4130 как основу для тяговых подвесок и рулевого управления. Хромомолибденовая линейка SYZ охватывает все типы конструкции, размерные диапазоны и стандарты резьбы в этом материале.
Проверенные спецификации
Все хромомолибденовые серии имеют общий шарик из подшипниковой стали 52100 (прецизионное шлифование, термообработка, твердое хромирование). Корпус и обойма различаются по сериям:
| Серия | Корпус | Обойма / вкладыш | Резьба | Особенности |
|---|---|---|---|---|
| XM / XF | Хромомолибден 4130, твердое хромирование | Литьевой армированный нейлон + PTFE | Дюймы UNF | Самосмазывающийся 2-составной массового производства; аналоги FK, QA1, Alinabal, Midwest Control |
| JMX(-T) / JFX(-T) | Хромомолибден 4130, серебристое цинкование | Легированная сталь, термообработка; PTFE и цинк опционально | Метрическая | 3-составной прецизионный; аналоги FK, QA1, Alinabal, Midwest Control |
| JMX-M / JFX-M | Легированная сталь, термообработка, серебристое цинкование | Alloy steel, heat-treated; PTFE & zinc optional | Метрика | Метрический 3-составной; аналоги FK, Aurora, QA1 |
| MXM / MXF | 4130 chromoly, hard chrome plated | Injection-molded reinforced nylon + PTFE | Метрика | Метрический самосмазывающийся; аналог Midwest Control |
| XM-C | 4130 chromoly, hard chrome plated | Injection-molded reinforced nylon + PTFE | Метрическая | Удлиненная шейка для глубокого монтажа |
| XM-JMX-OS | 4130 chromoly, hard chrome plated | Injection-molded reinforced nylon + PTFE | Метрическая | Смещенный/эксцентриковый корпус для монтажа с критичными зазорами |
| — усиленный 4130 хромомолибден, большие углы, отверстие 5/8″–1-1/4″ | Хромомолибден 4130, термообработка, хромирование, PTFE-вкладыш | Обойма из нержавейки | Метрическая | Усиленный с большим углом несоосности; аналог Aurora |
Как выбрать правильную серию
| Ваш приоритет | Серия | Почему |
|---|---|---|
| Самое плавное движение + максимальная нагрузка на отверстие | — 3-составная, 4130 хромомолибден, отверстие #3–#20 | 3-составной прецизионный + опция PTFE |
| Максимальный угол подвижности / экстремальные нагрузки | — усиленный 4130 хромомолибден, большие углы, отверстие 5/8″–1-1/4″ | Усиленный с большим углом несоосности |
| Без обслуживания по разумной цене | XM/XF | Самосмазывающаяся нейлон-PTFE обойма |
| Глубокий монтаж / толстый кронштейн | XM-C | Удлиненная шейка |
| Монтаж с критичными зазорами | XM-JMX-OS | Смещенный корпус |
| Метрика, прецизионный | JMX-M/JFX-M | Метрический 3-составной |
| Метрика, самосмазывающийся | MXM/MXF | Метрическая нейлон-PTFE обойма |
Нужна прочность хромомолибдена?
├─ Без обслуживания + чувствительность к цене
│ → XM/XF (самосмазывающийся); метрика → MXM/MXF
├─ Самые жесткие допуски / максимальная нагрузка на отверстие
│ → JMX(-T)/JFX(-T)
├─ Максимальный угол / экстремальные нагрузки
│ → HJMX(-T)
└─ Монтаж с ограниченным пространством
→ XM-C (удлиненная шейка) или XM-JMX-OS (смещенный)Точные отверстие, резьба, угол несоосности и нагрузка по каждому артикулу указаны на страницах спецификаций серий — проверьте перед заказом.
Применения
Хромомолибденовые род-энды — основа соревновательного бездорожья. От Ultra4 / King of the Hammers до пустынных гоночных грузовиков — JMX/HJMX из стали 4130 выдерживают комбинацию ударов на скорости, ударов о камни и экстремальной подвижности, которая губит более слабые материалы. Модели с PTFE-вкладышем устойчивы к абразивной пыли и грязи, ускоряющим износ невкладышных подшипников.
Рекомендуется: JMX(-T) для стандартных сборок; HJMX(-T) для trophy trucks и unlimited-класса.
В дрэг-рейсинге, кольцевых гонках и дрифте 3-составная прецизионность устраняет размытые ощущения изношенных резиновых втулок, давая мгновенную обратную связь через рулевое и подвеску. Усталостный ресурс стали 4130 обеспечивает надежность на протяжении гоночных сезонов.
Рекомендуется: JMX(-T)/JFX(-T) для рулевого и рычагов; XM/XF для тяг стабилизатора.
Для тяжелых тяг и креплений цилиндров хромомолибден дает максимальный запас нагрузки в каталоге. Смазываемые варианты подходят для пыльных сред с плановым обслуживанием.
Рекомендуется: XM/XF для общих тяжелых задач; JMX/JFX, где нужны точность и большая нагрузка на отверстие.
Европейские, азиатские и powersports-сборки с метрикой ISO обслуживают JMX-M/JFX-M (прецизионные) и MXM/MXF (самосмазывающиеся) — та же конструкция 4130, метрическое отверстие и резьба.
Рекомендуется: JMX-M/JFX-M для точности; MXM/MXF для экономичных самосмазывающихся решений.
Перекрестные ссылки
Вставьте артикул в перекрестный поиск ближайшей серии. При нестандартной геометрии пришлите образец или чертеж.
Проверить артикул →Образцы обычно доступны за 20 дней; уточните актуальный график в вашем расчете.
