Серия JMX(-T) / JFX(-T) — 3-составные прецизионные род-энды из хромомолибдена
Серии JMX(-T) и JFX(-T)
3-составные прецизионные род-энды из хромомолибдена
3-составная прецизионная конструкция · термообработанная сталь 4130 · PTFE-вкладыш опционально
25
Варианты род-эндов с наружной резьбой
14
Варианты род-эндов с внутренней резьбой
Совместимость с брендами
Перекрестный поиск
Полный диапазон спецификаций
Поиск по спецификации

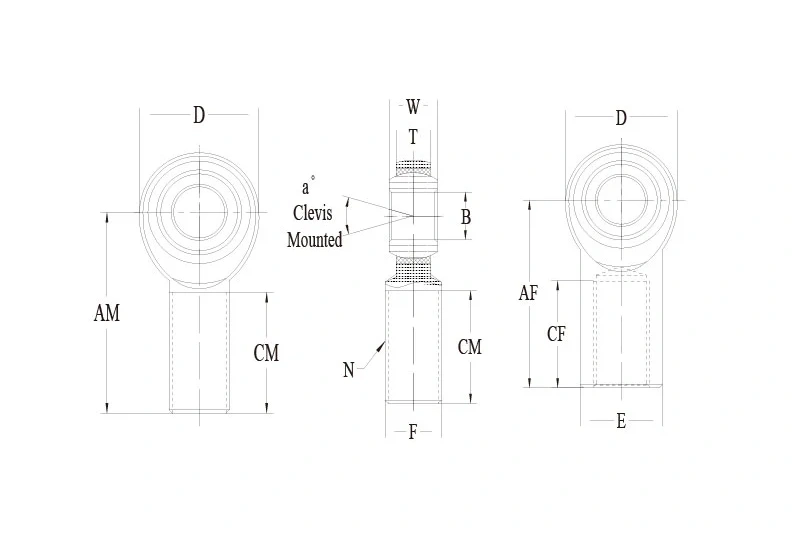

| Тип | Артикул (правая) | Артикул (левая) | B | D | N | W | T | AM | CM | A° | Статич. | Вес | Кол-во | Действие | Детали | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Наружная | JMXR3(T) | JMXL3(T) | 0.1900 | 0.625 | 10-32 | 0.312 | 0.250 | — | 1.250 | 0.750 | 13 | 2851 | 0.030 | Подробнее | ||
| Наружная | JMXR7(T) | JMXL7(T) | 0.4375 | 1.125 | 7/16-20 | 0.562 | 0.437 | — | 2.125 | 1.375 | 14 | 10285 | 0.160 | Подробнее | ||
| Наружная | JMXR12(T) | JMXL12(T) | 0.7500 | 1.750 | 3/4-16 | 0.875 | 0.687 | — | 2.875 | 1.750 | 14 | 28081 | 0.600 | Подробнее | ||
| Наружная | JMXR20(T) | JMXL20(T) | 1.2500 | 2.950 | 1 1/4-12 | 1.375 | 1.000 | — | 4.500 | 2.500 | 11 | 107182 | 2.736 | Подробнее | ||
| Внутренняя | JFXR3(T) | JFXL3(T) | 0.1900 | 0.625 | 10-32 | 0.312 | 0.250 | — | 1.062 | 0.562 | 13 | 3327 | 0.040 | Подробнее | ||
| Внутренняя | JFXR7(T) | JFXL7(T) | 0.4375 | 1.125 | 7/16-20 | 0.562 | 0.437 | — | 1.812 | 1.062 | 14 | 10285 | 0.200 | Подробнее | ||
| Внутренняя | JFXR16(T) | JFXL16(T) | 1.0000 | 2.750 | 1 1/4-12 | 1.375 | 1.000 | — | 4.125 | 2.125 | 17 | 76200 | 2.280 | Подробнее | ||
| Внутренняя | JFXR24-1(T) | JFXL24-1(T) | 1.5000 | 3.500 | 1 1/2-12 | 1.312 | 1.125 | — | 5.375 | 2.625 | 6.5 | 138800 | 6.500 | Подробнее |
Технические характеристики
- Шарик: Подшипниковая сталь 52100, прецизионное шлифование, термообработка и твердое хромирование для высоких нагрузок и износостойкости.
- Обойма: Легированная сталь с термообработкой, опциональный PTFE-вкладыш и цинкование для долгого срока службы.
- Корпус: Хромомолибденовая сталь 4130 с термообработкой и серебристым цинкованием для прецизионных тяговых узлов.
Примечания
- Доступные конфигурации шпилек: Добавьте «S» к суффиксу, например: JMXR12S.
- Доступны метрические размеры: Смотрите серию JMX-M / JFX-M.
- Фторопластовый вкладыш: Добавьте «T» к суффиксу, например: JMXR12T.
- Доступное покрытие: Доступна полированная твердая хромировка.
