What is a DIN 71802 angled ball joint used for?

A DIN 71802 angled ball joint connects and guides moving linkage parts where a compact 90-degree ball-stud joint is needed. It is common in control rods, throttle linkage, actuator linkage and light equipment mechanisms.

What is the difference between DIN 71802 and GN 71802.1 style axial ball joints?

DIN 71802 angled ball joints use a 90-degree ball stud layout. GN 71802.1 style axial ball joints transmit pushing and pulling force along the rod axis while still compensating for angular misalignment.

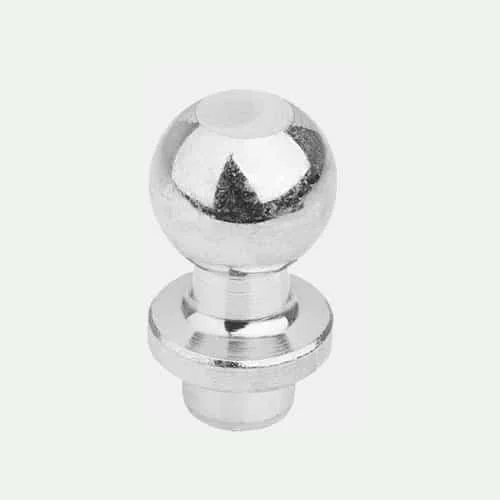

Can SYZ supply DIN 71803 ball studs and DIN 71805 ball sockets?

Yes. SYZ can quote ball studs, ball sockets, sockets with clips and associated linkage hardware as separate components or as part of a complete linkage kit.

What is the difference between QD and QI quick disconnect ball joints?

QD uses an inner spring quick-disconnect mechanism. QI uses an outer spring quick-release layout. Both support tool-free service access, but the exact style should be matched to available space and release preference.

When should I choose ES grommet style ball joints?

Choose ES when the linkage benefits from a rubber grommet for dust sealing, grease retention and vibration damping, such as lawn and garden equipment or small-engine control linkage.

Are stainless steel or aluminum ball joint options available?

Yes. Carbon steel with zinc plating is standard for many series, while stainless steel and aluminum options can be reviewed for corrosion resistance, weight reduction or OEM program requirements.

What information should I provide for a quote?

Send the series, thread size and pitch, ball diameter, stud style, required finish, quantity, application environment, drawings or samples, and whether associated ball studs, sockets or linkage kits are needed.

What is your MOQ and lead time for small ball joints?

Samples can be planned in about 20 days. Production is typically 25 days and the usual production MOQ is 100–300 pcs per item; confirm the current schedule and quantity with the quotation team.

Компактные шарниры «шаровой палец-гнездо» для управляющих тяг

Малые шаровые опоры

Найдите компактные шарниры «шаровой палец-гнездо» для легких управляющих и позиционирующих тяг, включая угловые шаровые опоры CS DIN 71802, осевые AIM

Запросить расчет Сравнить 5 серий

5 серий

CS / AIM / ES / QD / QI

DIN 71802

Угловая шаровая опора

GN 71802.1

Осевой эквивалент

Быстроразъемное соединение

Опции QD / QI

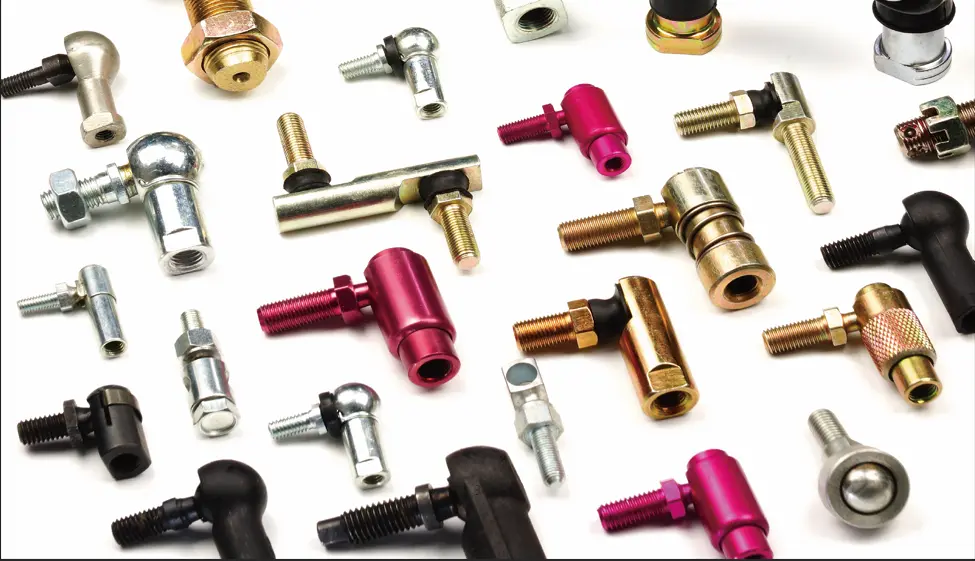

SYZ small ball joints all series including CS AIM ES QD QI

Сертификат ISO 9001:2015

Прямые цены фабрики

Стандартное производство 25 дней

Образцы за 20 дней

OEM/ODM и кастомные размеры

Определение

Что такое малые шаровые опоры?

Малые шаровые опоры — это более мелкие и легкие шарниры тяг, отличные от род-эндов. Род-энды используют сферический подшипник в резьбовом корпусешаровой палец в гнезде — проще и компактнее, для управляющих и позиционирующих тяг с малой и средней нагрузкой. Это легкие промышленные/э

Примечание по применению: Это легкие управляющие тяги. Для конструкционных или подвесочных нагрузок подтвердите требуемую несущую способность и рассмотрите ро

Контекст выбора

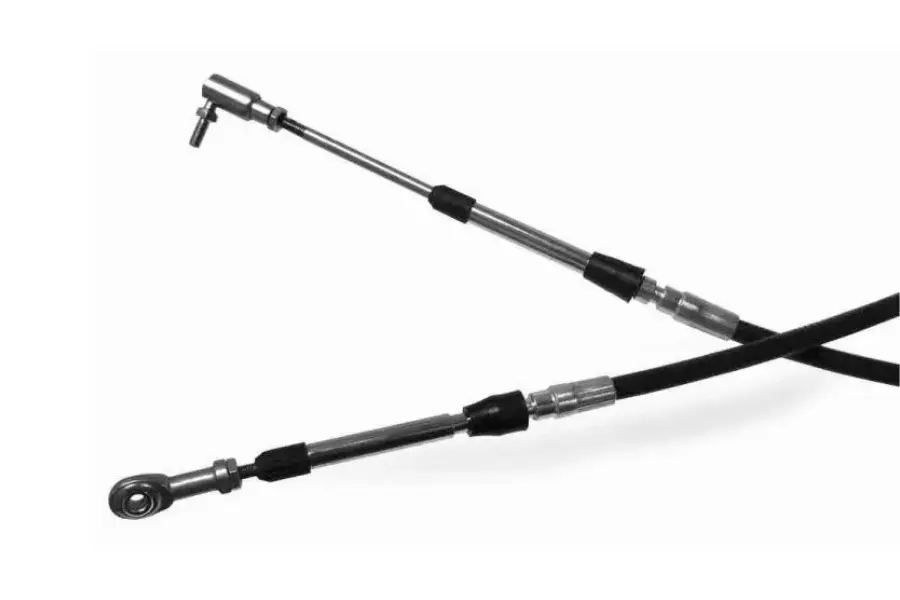

Малая шаровая опора против род-энда в тягах

Выбирайте самый маленький шарнир, отвечающий требованиям движения и нагрузки; компактная шаровая опора не заменяет сертифицированный ро

Требование	Малая шаровая опора	Род-эенд / heim joint
Типичная конструкция	Шаровой палец в гнезде	Сферический подшипник в резьбовом корпусе
Лучшее применение	Компактное управление, педали, дроссель и актуаторные тяги	Регулируемые тяги и шарнирные сборки с более высокой нагрузкой
Приоритет обслуживания	Компактный корпус, быстроразъем или герметичная фиксация	Несущая способность, регулировка резьбы и документированное отклонение
Проектная проверка	Диаметр шарика, резьба пальца, фиксация гнезда и данные вырыва/нагрузки	Отверстие, резьба, статическая/динамическая нагрузка, отклонение и запас прочности

Постройте сборку

Построение шарнирной тяги

1. Определите движение

Задайте требуемый угол, ход, доступ к разъему и тип шарнира: угловой, осевой, с втулкой или быстроразъемный.

2. Согласуйте интерфейсы

Подтвердите диаметр шарика, размер и шаг резьбы, длину пальца, фиксацию гнезда и геометрию ответной тяги или вилки.

3. Валидируйте путь нагрузки

Проверьте статическую нагрузку, вырыв или разрушение, вибрацию и среду. Перейдите на сертифицированный род-эенд или спроектированный подвесочный шарнир

Обзор серий

Обзор серий малых шаровых опор

Сравните угловые DIN 71802, осевые, с втулкой и два варианта быстроразъемных шаровых опор

Серия CS · Метрическая угловая шаровая опора

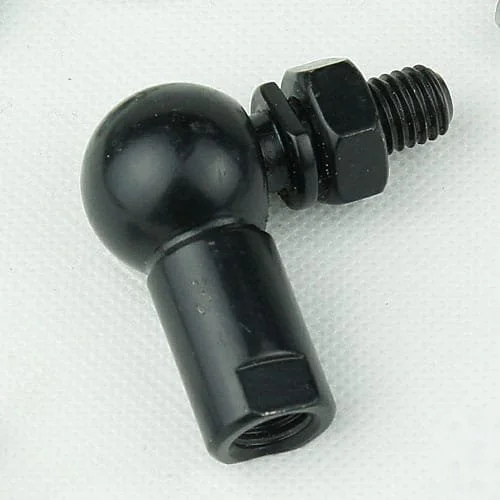

Серия CS Угловая шаровая опора DIN 71802

Угловые шаровые опоры DIN 71802 серии CS используют 90-градусный шаровой палец и компактное гнездо для соединения и направления подвижных деталей тяги

Гнездо: углеродистая сталь, класс прочности на растяжение 5, оцинкованная и пассивированная бесцветно.
Шарик: закаленная сталь со смазанным седлом; версии из нержавейки доступны.
90-градусная конструкция помогает исключить дополнительные кронштейны или рычаги при сохранении прочности на растяжение и сжатие.

Выбрать угловую шаровую опору DIN 71802 по спецификации

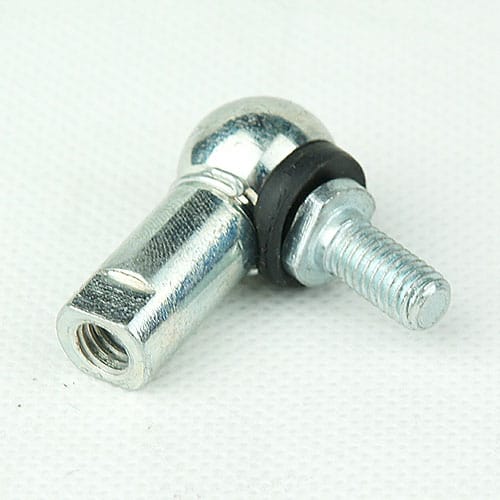

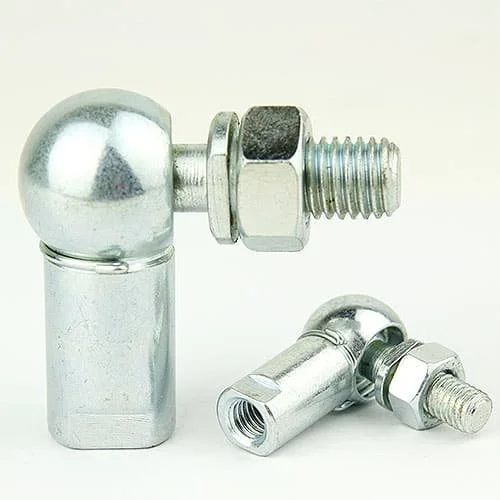

DIN 71802 angled ball joint with threaded ball stud

Таблица размеров спецификации

Редактировать
Артикул	Резьба d1	Резьба d2	Диаметр шарика d1	L +0.3 -0.3	L1 +0.3 -0.3	l1 +0.3 -0.3	l2 +0.3 -0.3	D	a°	ПРИБЛИЗИТЕЛЬНЫЙ ВЕС (г)
CSM5	M5X0.8	M5X0.8	8	22	10.2	10.2	9	8	36	15.2
CSM6	M6X1.0	M6X1.0	10	25	11.5	12.5	11	10	36	25.2
CSM8	M8X1.25	M8X1.25	13	30	14.0	16.5	13	13	36	53.1
CSM10	M10X1.5	M10X1.5	16	35	15.5	20.0	16	16	36	103.8
CSM12	M12X1.75	M12X1.75	16	35	15.5	20.0	16	16	36	103.8
CSM14	M14X1.5	M14X1.5	22	45	21.5	28.0	22	19	36	220.9
CSM14x2.0	M14X2.0	M14X2.0	22	45	21.5	28.0	22	19	36	220.9
CSM16	M16X1.75	M16X1.75	22	45	21.5	28.0	22	19	36	220.9

CS DIN 71802 angled ball joint technical drawing

Серия AIM · Метрическая осевая шаровая опора

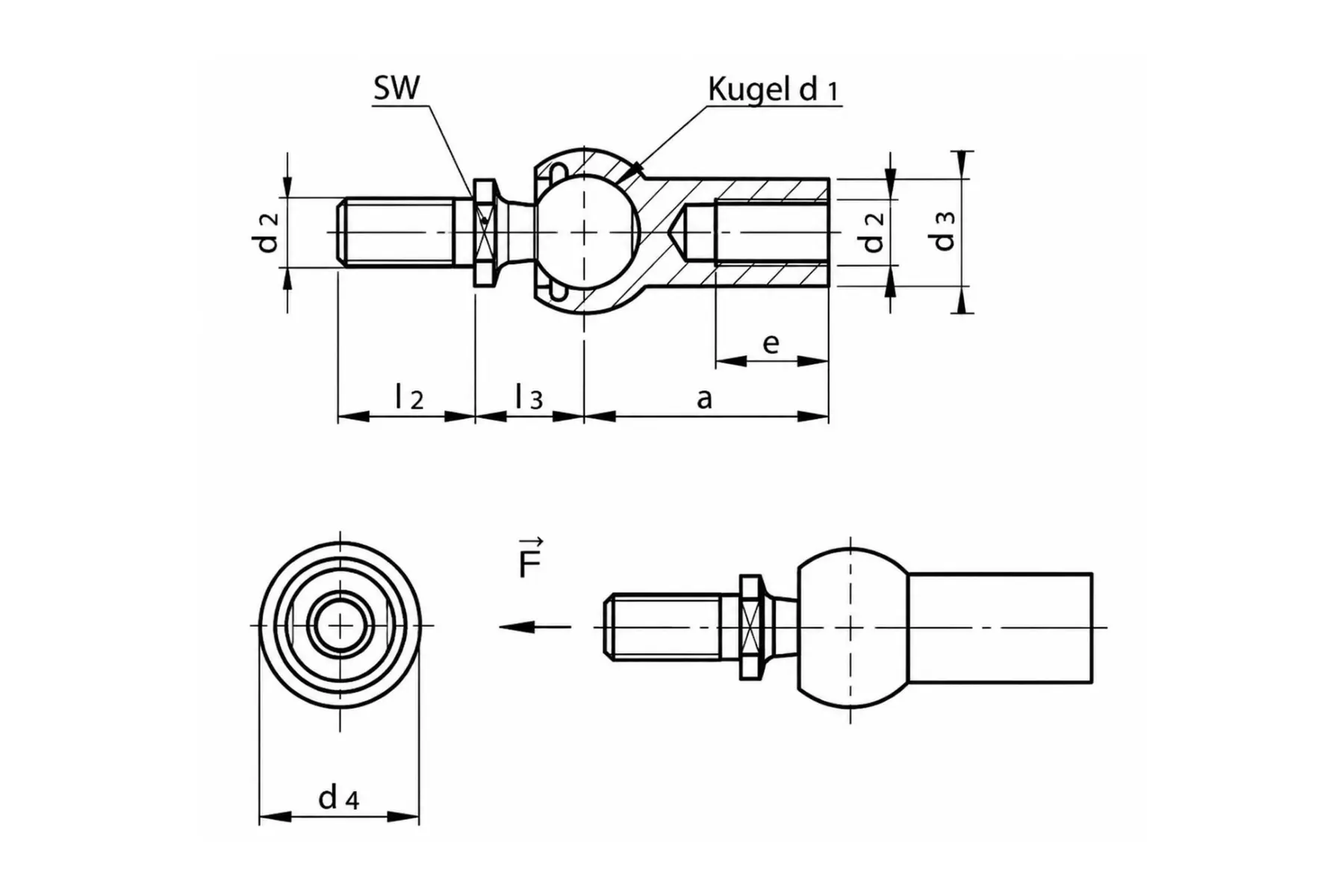

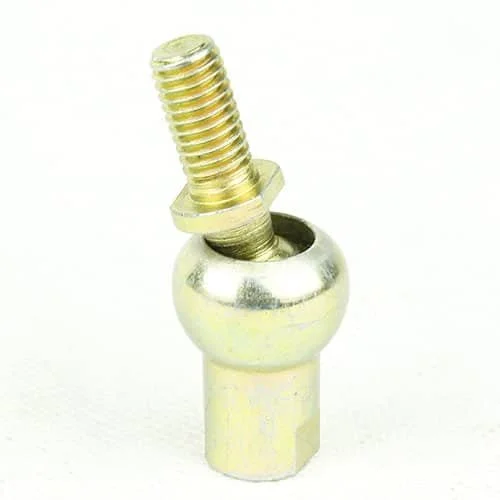

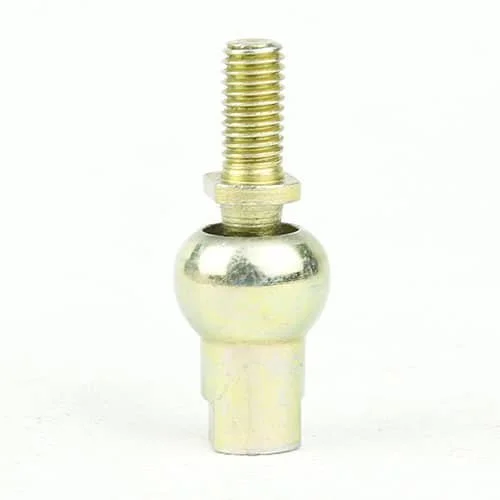

Серия AIM Осевая шаровая опора, эквивалент GN 71802.1

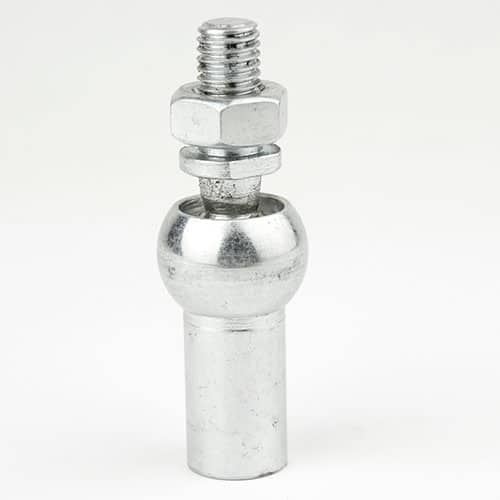

Осевые шаровые опоры AIM — компактные метрические шарниры «шарик-гнездо» для передачи тягово-толкающей силы вдоль оси соединительной тяги

Оптимизированы для осевой передачи силы с минимальной потерей мощности через центральную линию шарового пальца.
Шаровой палец поворачивается в заданном коническом угле и допускает 360-градусное вращение в гнезде.
Гнездо из углеродистой стали и закаленная смазанная шариковая деталь стандартны; опции из нержавейки доступны.

Выбрать осевую шаровую опору по спецификации

Таблица размеров спецификации

Редактировать
Артикул	Шарик d1	Резьба d2	a +/-0.3	d3 +/-0.5	d4 +/-0.5	e мин.	l2 +/-0.3	l3 +/-0.3	SW h14	Усилие вырыва F (Н)
AIM5	8	M5	22	8	12.8	10.2	10.2	9	7	30
AIM6	10	M6	25	10	14.8	11.5	12.5	11	8	40
AIM8	13	M8	30	13	19.3	14	16.5	13	11	60
AIM10	16	M10	35	16	24	15.5	20	16	13	80
AIM12	16	M12	35	16	24	15.5	20	16	13	80
AIM14*1.5	19	M14*1.5	45	22	30	21.5	28	20	16	100
AIM14	19	M14	45	22	30	21.5	28	20	16	100
AIM16	19	M16	45	22	30	21.5	28	20	16	100

Серия ES · Дюймовая шаровая опора с втулкой

Серия ES Шаровая опора с втулкой

Шаровые опоры с втулкой серии EC обжимаются вокруг шарика для контакта металл-металл с контролируемым люфтом. Резиновая втулка

Резиновая втулка улучшает уплотнение, удержание смазки и гашение вибрации.
Шаровой палец и корпус из углеродистой стали с цинкованием для антикоррозийной защиты.
Опции правой и левой резьбы поддерживают OEM и заменяемые программы тяг.

Выбрать шаровую опору с втулкой по спецификации

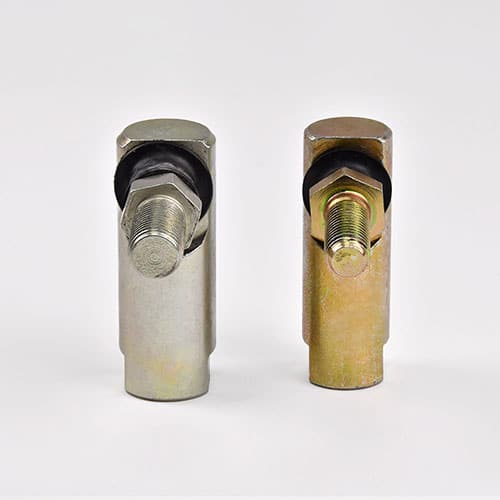

Grommet style ball joint for lawn mower steering linkage

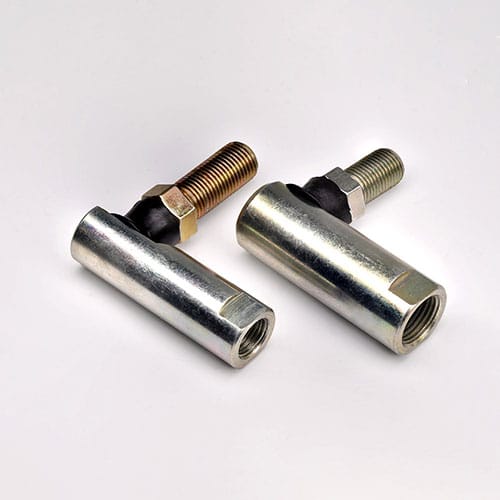

Linkage ball joint with anti-dust rubber boot

Таблица размеров спецификации

Редактировать
АРТИКУЛ	M	M1	L	G	F	P	N	C
ES187	10-32-2B	10-32-2A	0.375	0.438	0.438	0.438	0.875	1.063
ES250	1/4-28-2B	1/4-28-2A	0.438	0.563	0.469	0.500	0.969	1.219
ES312	5/16-24-2B	5/16-24-2A	0.500	0.688	0.531	0.563	1.125	1.406
ES375	3/8-24-2B	3/8-24-2A	0.625	0.875	0.688	0.750	1.375	1.688
ES438	7/16-20-2B	7/16-20-2A	0.750	1.125	0.875	1.000	1.938	2.375
ES500	1/2-20-2B	1/2-20-2A	0.750	1.125	0.875	1.000	1.938	2.375
ES625	5/8-18-2B	5/8-18-2A	0.875	1.125	1.000	1.000	2.063	2.578

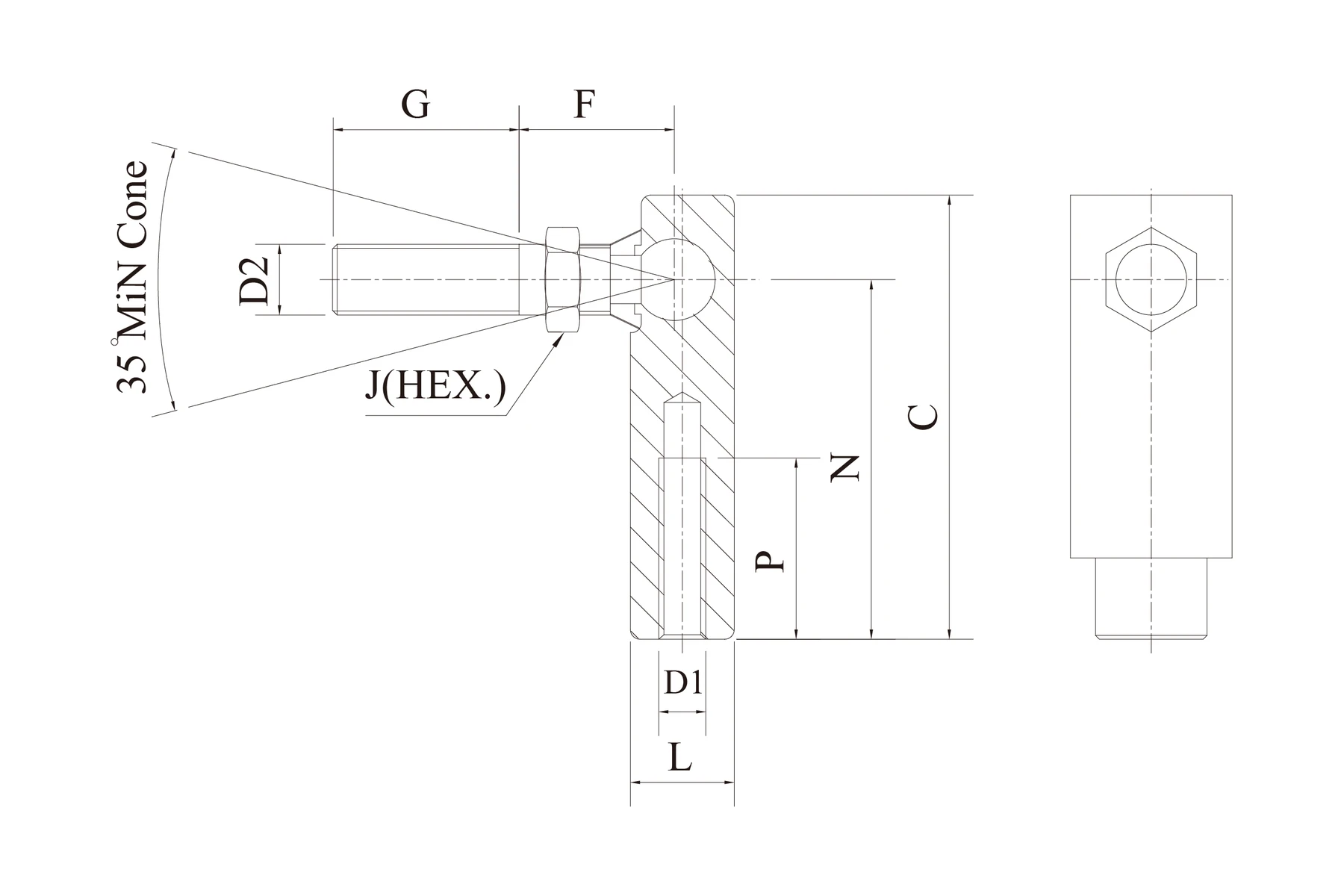

ES grommet style ball joint technical drawing

Серия QD · Дюймовая быстроразъемная шаровая опора

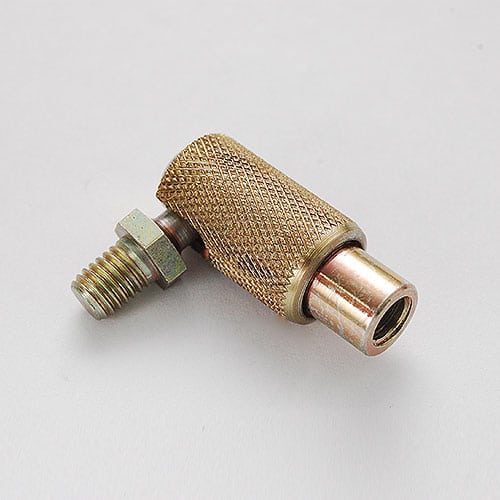

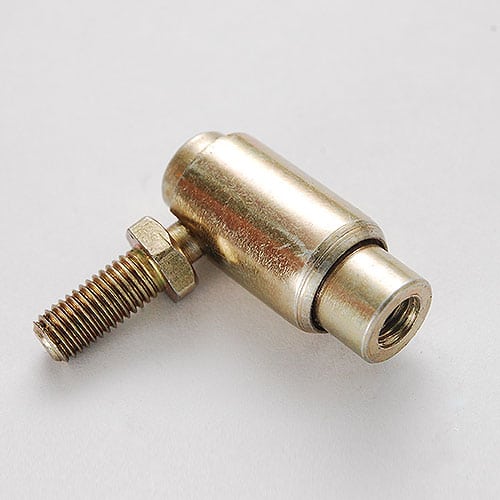

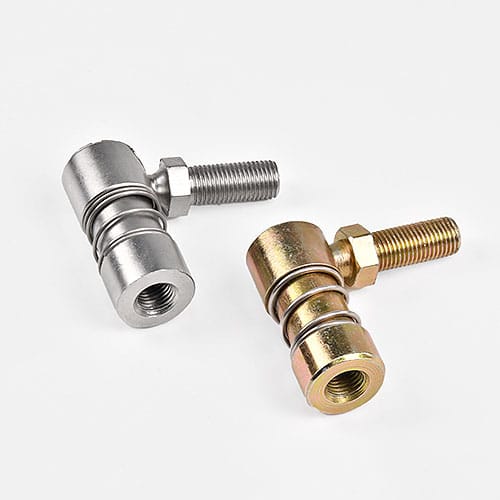

Серия QD Быстроразъемная шаровая опора – Внутренняя пружина

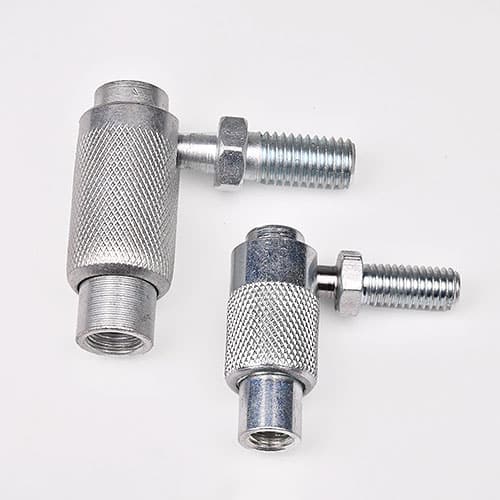

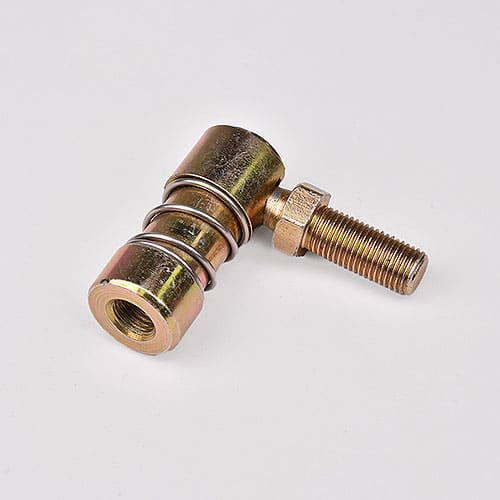

Быстроразъемные шаровые опоры QD, также называемые quick-release шаровыми опорами, спроектированы для тяг, где корпус должен отсое

Механизм внутренней пружины для быстрого безынструментального отсоединения.
Шаровой палец, корпус и муфта используют оцинкованную углеродистую сталь для антикоррозийной защиты.
Нержавеющая пружина стандартна; опции из нержавейки и алюминия могут поставляться.

Выбрать быстроразъемную шаровую опору по спецификации

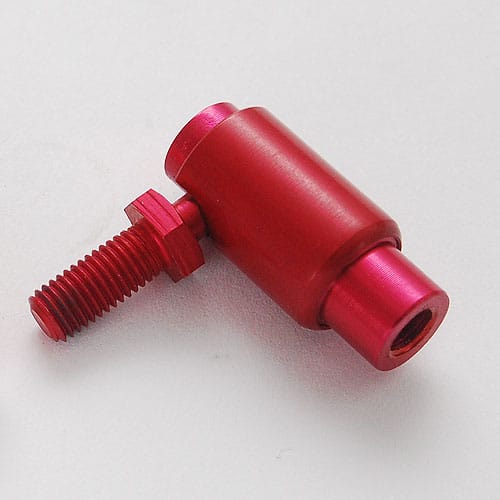

Aluminum quick release ball joint option

Таблица размеров спецификации

Редактировать
АРТИКУЛ	D1	D2	A	C	F	G	J	L	M	N	P
QD187	10-32-2B	10-32-2A	0.125	0.063	0.438	0.438	0.313	0.438	1.094	0.906	0.438
QD250	1/4-28-2B	1/4-28-2A	0.125	0.063	0.469	0.562	0.375	0.562	1.250	0.969	0.531
QD315	5/16-24-2B	5/16-24-2A	0.156	0.094	0.531	0.687	0.437	0.625	1.453	1.125	0.605
QD375	3/8-24-2B	3/8-24-2A	0.187	0.094	0.687	0.875	0.500	0.750	1.750	1.375	0.812
QD500	1/2-20-2B	1/2-20-2A	0.250	0.094	0.875	1.125	0.625	1.000	2.530	2.030	1.000

QD quick disconnect ball joint technical drawing

Серия QI · Дюймовая quick-release шаровая опора

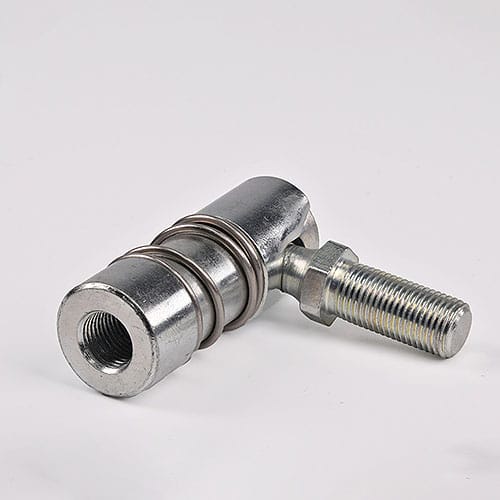

Серия QI Быстроразъемная шаровая опора – Наружная пружина

Быстроразъемные шаровые опоры серии QI используют наружную пружинную quick-release схему для компактных дюймовых тяговых систем, требующих

Дизайн наружной пружины quick-release для компактного доступа к тяге.
Оцинкованный углеродистый шаровой палец, корпус и муфта с нержавеющей пружиной.
Материалы из нержавейки и алюминия доступны для специальных программ.

Выбрать quick-release шаровую опору по спецификации

Таблица размеров спецификации

Редактировать
АРТИКУЛ	D1	D2	A	F	G	J	L	M	N	P
QI187	10-32-2B	10-32-2A	0.125	0.438	0.438	0.313	0.438	1.094	0.906	0.438
QI250	1/4-28-2B	1/4-28-2A	0.125	0.469	0.562	0.375	0.562	1.250	0.969	0.531
QI312	5/16-24-2B	5/16-24-2A	0.156	0.531	0.687	0.437	0.625	1.453	1.125	0.605
QI375	3/8-24-2B	3/8-24-2A	0.187	0.687	0.875	0.500	0.750	1.750	1.375	0.812
QI500	1/2-20-2B	1/2-20-2A	0.250	0.875	1.125	0.625	1.000	2.530	2.030	1.000

QI quick disconnect ball joint technical drawing

Матрица быстрой справки серий

Серия	Название продукта	Стандарт / Геометрия	Фиксация / Уплотнение	Наиболее подходит для
CS	Угловая шаровая опора DIN 71802	Метрическая угловая 90 градусов	Предохранительная скоба / пылезащитный колпачок опционально	Компактная метрическая управляющая тяга
AIM	Осевая шаровая опора, эквивалент GN 71802.1	Метрическая осевая тяга-толчок	Осевой шаровой палец в гнезде	Прямая осевая передача силы
ES	Шаровая опора с втулкой	Дюймовая развальцованная	Резиновая втулка-уплотнение	Газонная, садовая и маломоторная тяга
QD	Быстроразъемная шаровая опора – внутренняя пружина	Дюймовая быстроразъемная	Пружинный release	Часто обслуживаемые тяги
QI	Быстроразъемная шаровая опора – наружная пружина	Дюймовый quick-release	Наружный пружинный release	Тросовые, педальные и компактные quick-release тяги

Сопутствующие компоненты

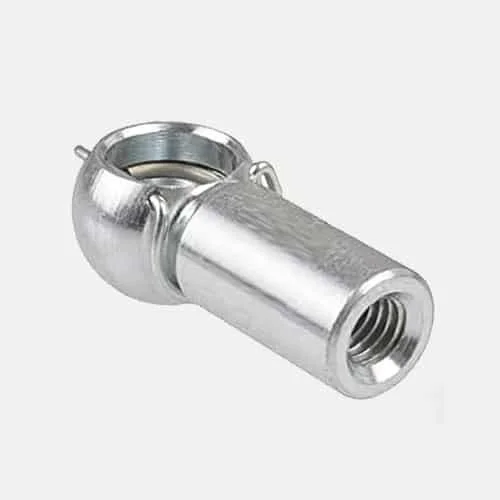

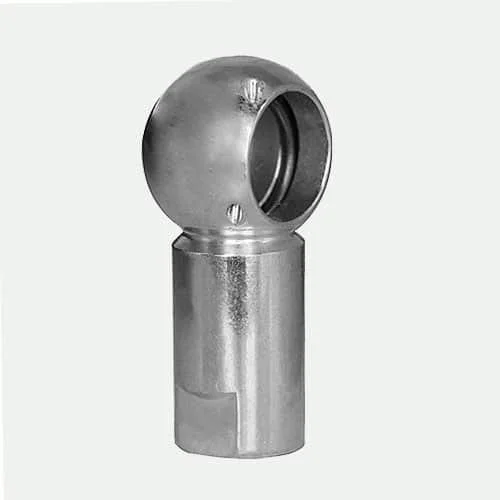

Шаровые пальцы, шаровые гнезда и тяговая оснастка

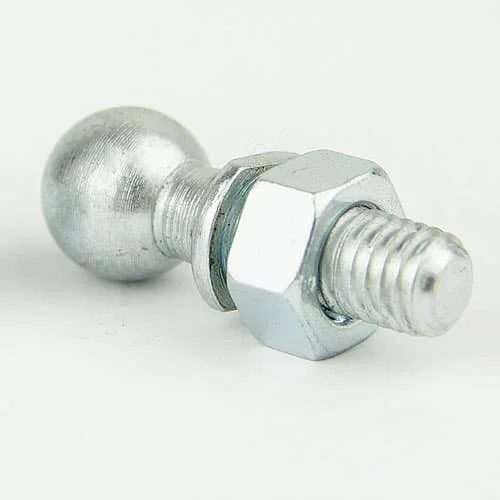

SYZ может поставить саму малую шаровую опору, а также сопутствующие DIN шаровые пальцы, DIN шаровые гнезда и полную тяговую оснастку по

Как выбрать

Выбирайте по геометрии, методу разъема и среде

Начните с направления движения и требования к обслуживанию, затем подтвердите размеры на выделенной странице спецификации.

1. Сначала геометрия

CS для 90-градусной угловой тяги. AIM, когда нагрузка должна идти вдоль оси тяги. ES, QD или QI, когда дюймовый замен

2. Доступ обслуживания

QD и QI лучше там, где тяга часто отсоединяется. ES — развальцованный герметичный стиль для более постоянных сборок. CS и

3. Среда и материал

Оцинкованная углеродистая сталь стандартна. Выбирайте резиновые втулки, пылезащитные колпачки, нержавейку или алюминий, когда коррозия, п

Применения

Высокопроизводительные шарнирные тяги для множественных применений

Малые шаровые опоры используются везде, где нужны компактная артикуляция, компенсация отклонения и надежная передача легкого и среднего движения

Material Handling & General Linkages ball joint linkage application

Материалообработка и общие тяги

Плавная и точная передача движения в механизмах сортировки, позиционирования и подъема на автоматизированных производственных линиях и в логисти

Agricultural & Heavy Machinery ball joint linkage application

Сельхозтехника и тяжелые машины

Гибкие точки подключения для органов управления навесным, гидроцилиндровых тяг и оборудования, подверженного вибрации и уличной эксплуатации.

Solar Energy Systems ball joint linkage application

Солнечные энергосистемы

Поворотное слежение и компенсация отклонения в солнечных полях, где движение тяги и тепловое расширение должны контролироваться

Automotive Pedal, Shift & Throttle Linkages ball joint linkage application

Автомобильные педальные, кулисные и дроссельные тяги

Легкие рулевые, педальные и управляющие тяги, где требуется компактная артикуляция шаровых пальцев; конструктивные подвесочные шарниры тре

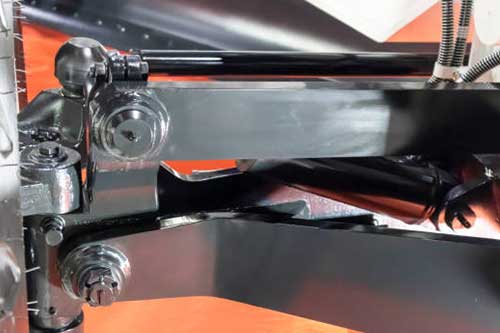

Hydraulic Damper Linkages ball joint linkage application

Тяги гидравлических демпферов

Плавная артикуляция и надежная передача силы при динамическом движении в демпферных и управляющих сборках.

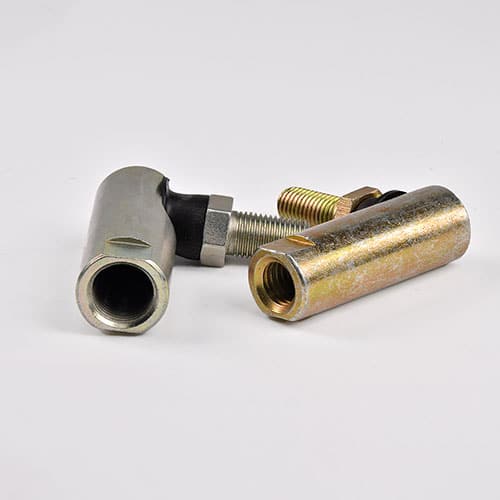

Garden Machinery & Lawn Equipment ball joint linkage application

Садовая техника и газонное оборудование

Тяги управления дросселем, рулевые и регулировки высоты деки для газонокосилок, триммеров и уличной моторизованной техники.

Производство

Как SYZ производит малые шаровые опоры

От заготовки шарового пальца до финальной сборки процесс сосредоточен на прочности, качестве поверхности, антикоррозийной защите и контролируемом

Forging or Bar-Cutting of Blanks for small ball joints

Ковка или резка прутка заготовок

Шаровые пальцы могут горячековаться для улучшения зерновой структуры и прочности, или пруток может резаться для меньших партий. Гнез

CNC Machining of Stud and Housing for small ball joints

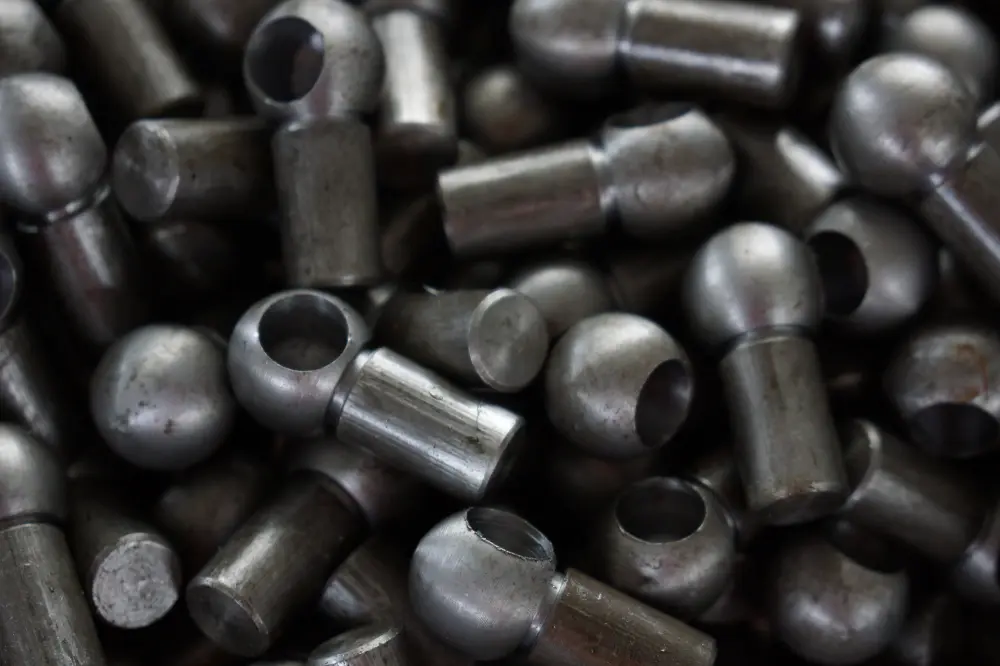

CNC-обработка пальца и корпуса

Прецизионное точение, фрезерование, шлифовка и полировка создают сферическую головку, резьбовой хвостовик и характеристики гнезда. Жесткие допус

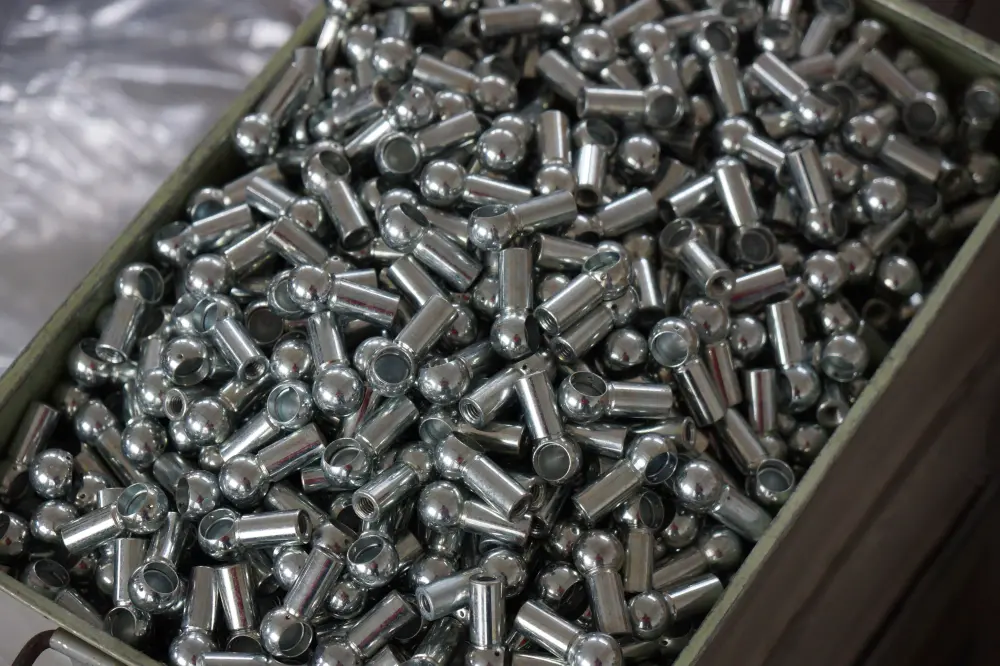

Поверхностная обработка

Цинкование, воронение, фосфатирование, пассивация или антифрикционные покрытия могут выбираться по коррозии, тре

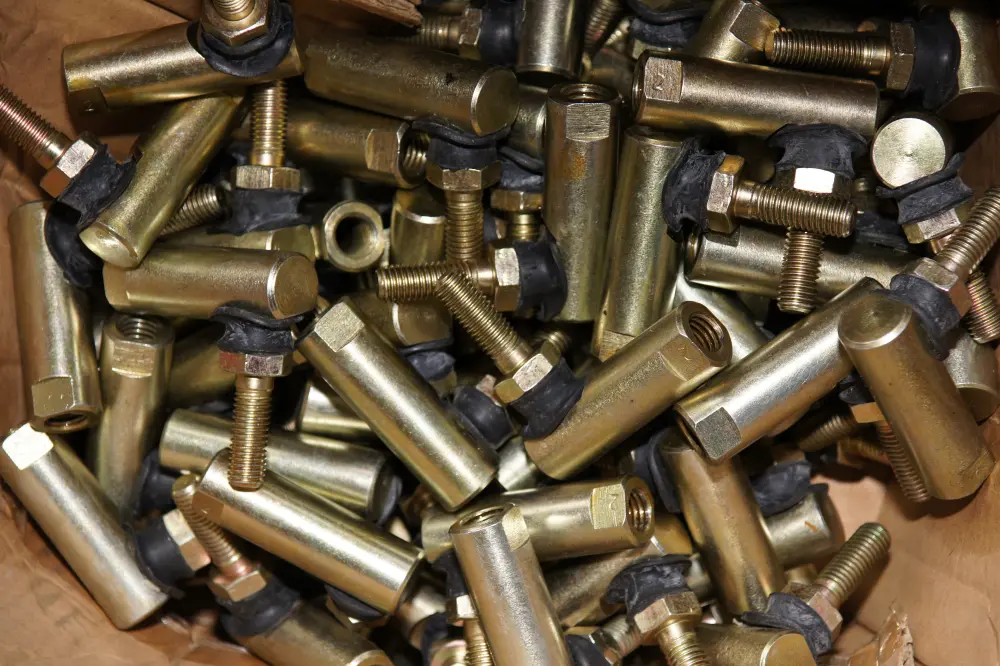

Assembly of Ball Into Housing for small ball joints

Сборка шарика в корпус

Полированный шаровой палец вставляется в гнездо с контролируемым натягом, затем фиксируется запрессовкой, развальцовкой или св

Контроль качества и испытания

Этапы инспекции для надежных шарнирных тяг

Шесть основных проверок резюмируют решение о выпуске; дополнительные испытания доступны, когда применение их требует.

Raw material inspection for small ball joint quality control

Сырье

Входные проверки стали и нержавейки до обработки.

Salt spray test for small ball joint quality control

Соляной туман

Оценка коррозионной стойкости цинкования и поверхностных обработок.

Load-bearing capacity test for small ball joints

Несущая способность

Проверка нагрузочной производительности для заданного применения.

Ball stud break test for small ball joints

Разрыв шарового пальца

Оценка разрушающей нагрузки для тяжелых условий эксплуатации.

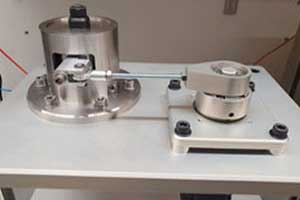

Oscillation angle test for small ball joints

Угол качания

Валидация максимального угла движения против выбранной серии.

Dimensional measurement for small ball joints

Размеры

Размерная инспекция для предотвращения сборочных отказов.

Дополнительные испытания для сертифицированных программ доступны+

Вихревые токи

Обнаружение поверхностных трещин и дефектов на критичных компонентах.

Долговечность

Долгосрочная оценка движения и износа.

Грязь и вода

Проверки экологической экспозиции для уличной эксплуатации.

Температурные циклы

Проверка характеристик при температурных изменениях.

Момент

Проверки силы качания и вращения для движения шарового пальца.

Внешний вид

Визуальная инспекция для отбраковки продуктов с поверхностными дефектами.

Комплексное решение

Комплекты применения и сопутствующие продукты

Помимо отдельных шаровых опор, SYZ может помочь упаковать гнезда, пальцы, штанги, кабельные наконечники, удлинительные комплекты и тяги, специфичные для применения

Double ball-joint linkage kit with compact ball joints

Комплект тяги с двойной шаровой опорой

Сборки тяги с двойной шаровой опорой, пальцы и комплекты оснастки для компактных построек управления движением.

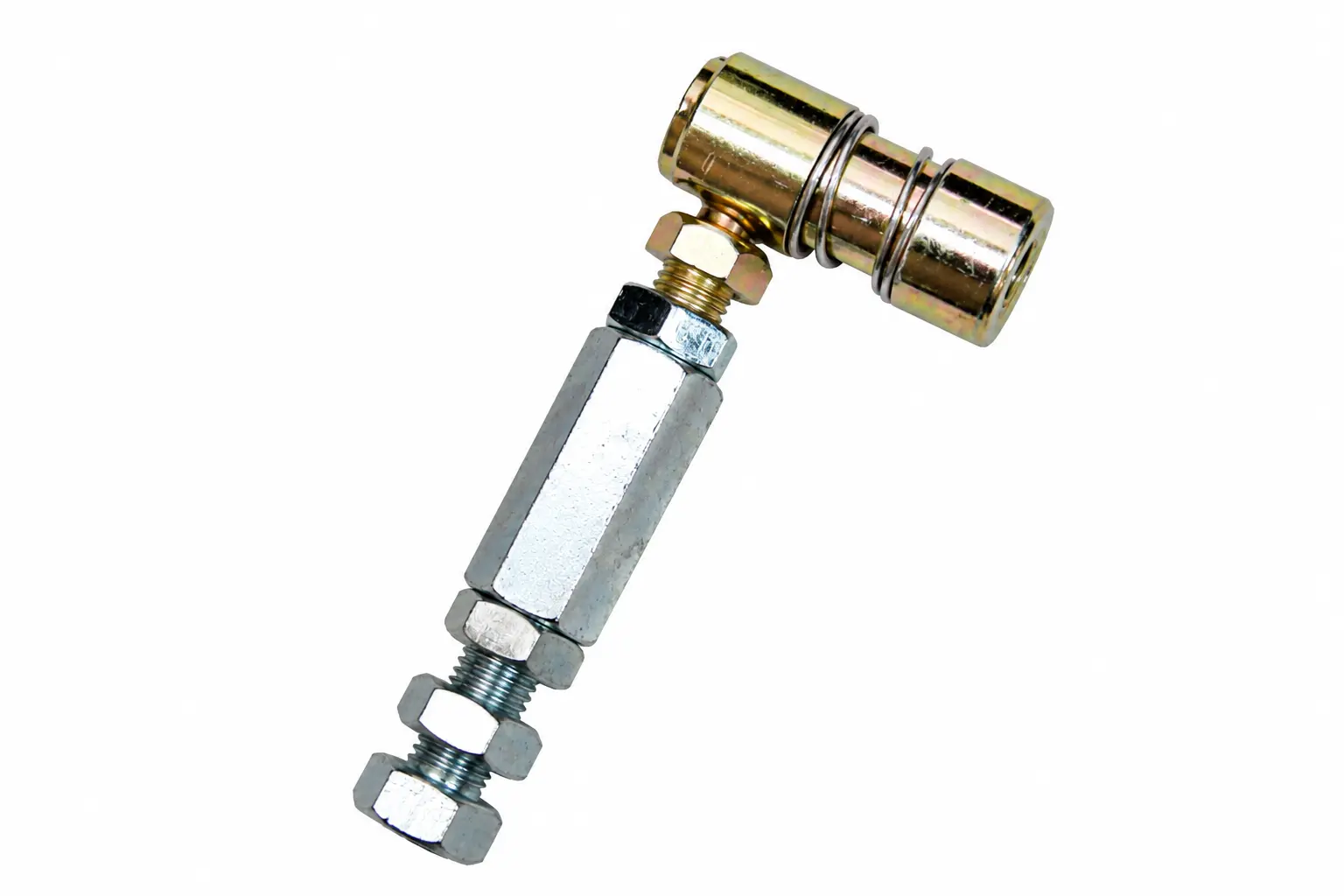

Удлинительный комплект шарнирной тяги

Удлинительные штанги, гнезда и шаровые пальцы, поставляемые как согласованные тяговые пакеты.

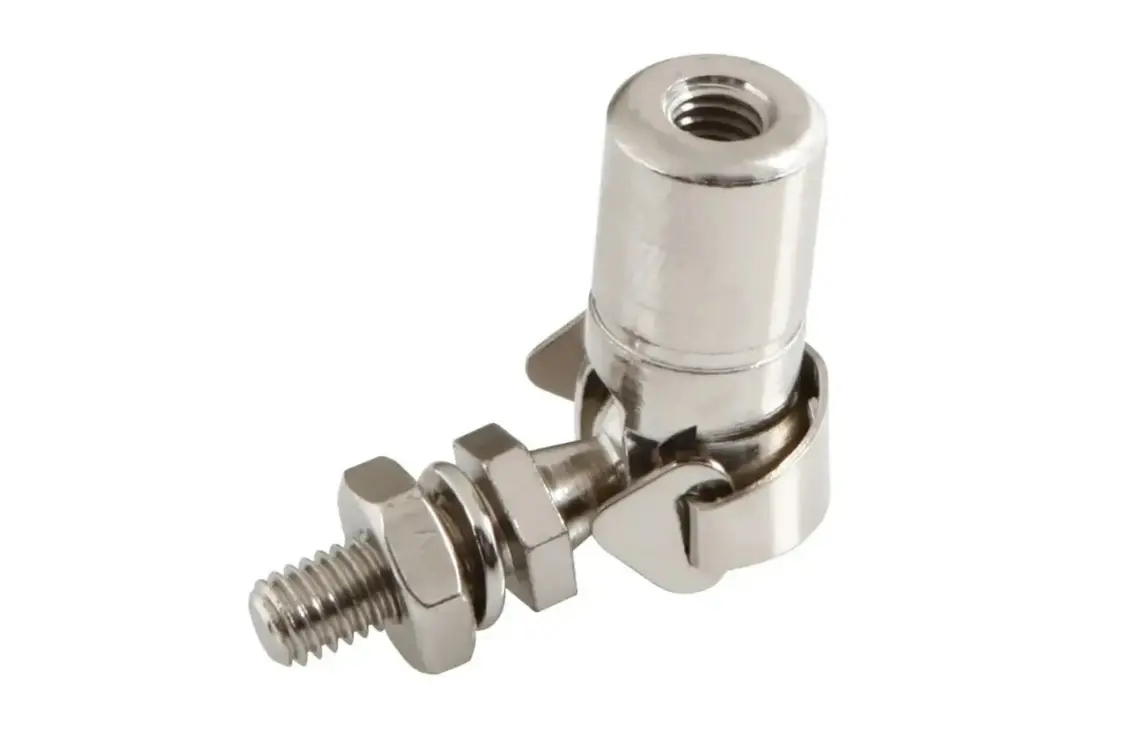

Дроссельная тяга на шаровых опорах

Гнезда дроссельной тяги, угловые шаровые опоры, пальцы и сопутствующая оснастка для управления транспортом и малыми двигателями.

Комплект троса КПП

Наконечники троса и опции шарнирной тяги для сборок тросов КПП и управления.

Завершите тягу

Сопутствующая тяговая оснастка

Standard and custom linkage rod assemblies

Тяговые стержни

Соединительные штанги LCR для регулируемых малошаровых сборок.

Контргайки

Фиксируют выбранную резьбовую позицию в компактной управляющей тяге.

Вилки

Используйте вилку, когда пальцевое вилочное соединение более подходит.

Род-эенды и Heim Joints

Апгрейд, когда сборке нужен более нагруженный резьбовой сферический шарнир.

Industrial weld-on ball joint feature image

Промышленные приварные шаровые опоры

Более тяжелое приварное решение для промышленных приспособлений и панелей.

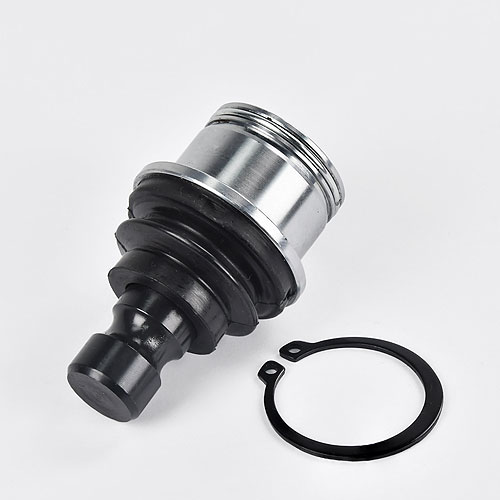

Heavy-duty ATV/UTV шаровые опоры

Выделенная подвесочная опция, когда нагрузка превышает малый управляющий шарнир.

FAQ

Частые вопросы о малых шаровых опорах

Для чего используется угловая шаровая опора DIN 71802?+

Угловая шаровая опора DIN 71802 соединяет и направляет подвижные детали тяги там, где нужен компактный 90-градусный шарнир «палец-гнездо».

В чем разница между осевыми шаровыми опорами стиля DIN 71802 и GN 71802.1 ?+

Угловые шаровые опоры DIN 71802 используют 90-градусную схему шарового пальца. Осевые шаровые опоры стиля GN 71802.1 передают толкание и тягу

Может ли SYZ поставлять шаровые пальцы DIN 71803 и гнезда DIN 71805 ?+

Да. SYZ может рассчитать шаровые пальцы, шаровые гнезда, гнезда со скобами и сопутствующую тяговую оснастку как отдельные компоненты или как п

В чем разница между быстроразъемными QD и QI ?+

QD использует механизм внутренней пружины. QI использует наружную пружинную quick-release схему. Обе поддерживают безынструментальное обслужи

Когда выбирать шаровые опоры с втулкой ES ?+

Выбирайте ES, когда тяге полезна резиновая втулка для защиты от пыли, удержания смазки и гашения вибрации, как на га

Доступны ли опции шаровых опор из нержавейки или алюминия?+

Да. Оцинкованная углеродистая сталь стандартна для многих серий, в то время как опции из нержавейки и алюминия могут рассматриваться д

Какую информацию предоставить для расчета?+

Пришлите серию, размер и шаг резьбы, диаметр шарика, стиль пальца, требуемый финиш, количество, среду применения, чертеж

Каковы MOQ и срок поставки малых шаровых опор?+

Образцы могут быть запланированы примерно за 20 дней. Производство обычно 25 дней, обычный производственный MOQ — 100–300 шт. на позицию;

Инженерные инструменты

Калькуляторы для этого семейства продуктов

Калькулятор преднатяжного момента болта

Руководства покупателя

Руководства по малым шаровым опорам

Малые шаровые опоры

Компактные шарниры «палец-гнездо» для легких управляющих и позиционирующих тяг.

Прямые поставки

Запросить расчет

Пришлите вашу серию шаровой опоры и требования по количеству. Мы ответим полным расчетом в течение 24 часов.

Малые шаровые опоры

Что такое малые шаровые опоры?

Малая шаровая опора против род-энда в тягах

Построение шарнирной тяги

1. Определите движение

2. Согласуйте интерфейсы

3. Валидируйте путь нагрузки

Обзор серий малых шаровых опор

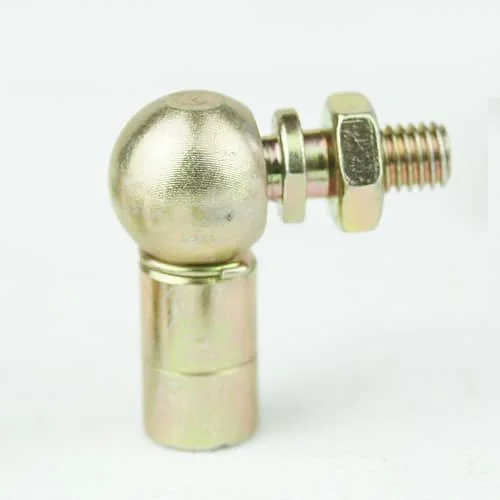

Серия CS Угловая шаровая опора DIN 71802

Таблица размеров спецификации

Серия AIM Осевая шаровая опора, эквивалент GN 71802.1

Таблица размеров спецификации

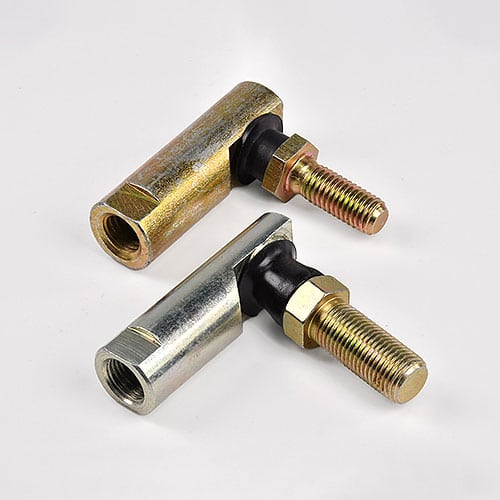

Серия ES Шаровая опора с втулкой

Таблица размеров спецификации

Серия QD Быстроразъемная шаровая опора – Внутренняя пружина

Таблица размеров спецификации

Серия QI Быстроразъемная шаровая опора – Наружная пружина

Таблица размеров спецификации

Матрица быстрой справки серий

Шаровые пальцы, шаровые гнезда и тяговая оснастка

Шаровые пальцы DIN 71803

Шаровые гнезда DIN 71805

Выбирайте по геометрии, методу разъема и среде

1. Сначала геометрия

2. Доступ обслуживания

3. Среда и материал

Высокопроизводительные шарнирные тяги для множественных применений

Материалообработка и общие тяги

Сельхозтехника и тяжелые машины

Солнечные энергосистемы

Автомобильные педальные, кулисные и дроссельные тяги

Тяги гидравлических демпферов

Садовая техника и газонное оборудование

Как SYZ производит малые шаровые опоры

Ковка или резка прутка заготовок

CNC-обработка пальца и корпуса

Поверхностная обработка

Сборка шарика в корпус

Этапы инспекции для надежных шарнирных тяг

Сырье

Соляной туман

Несущая способность

Разрыв шарового пальца

Угол качания

Размеры

Вихревые токи

Долговечность

Грязь и вода

Температурные циклы

Момент

Внешний вид

Комплекты применения и сопутствующие продукты

Комплект тяги с двойной шаровой опорой

Удлинительный комплект шарнирной тяги

Дроссельная тяга на шаровых опорах

Комплект троса КПП

Сопутствующая тяговая оснастка

Тяговые стержни

Контргайки

Вилки

Род-эенды и Heim Joints

Промышленные приварные шаровые опоры

Heavy-duty ATV/UTV шаровые опоры

Частые вопросы о малых шаровых опорах

Калькуляторы для этого семейства продуктов

Руководства по малым шаровым опорам

Запросить расчет
