Руководство покупателя стоек стабилизатора
Стойка стабилизатора соединяет штангу (анти-ролл) с подвеской или шасси, позволяя штанге скручиваться с креном кузова, пока подвеска работает. Это руководство охватывает фиксированные
Что такое стойка стабилизатора?
, определяющий, как скользит шарик (смазанный металл, самосмазывающийся PTFE, нейлон или бронза), иA стойка стабилизатора (звено стабилизатора, анти-ролл линк) соединяет конец штанги анти-ролл с рычагом или шасси. Когда кузов кренится в повороте, штанга скручивается; стойка передает
Конструкция варьируется от штатных фиксированных пальцев с втулками до регулируемых стоек на heim-шарнирах для заниженных, поднятых и внедорожных машин, где геометрия штанга-рычаг больше не совпадает со штатной. SYZ поддерживает оба варианта, включая кастомные стойки UTV.
- Другие названия
- Звено стабилизатора · стойка анти-ролл
- Ключевая функция
- Соединение штанги с подвеской под нагрузкой крена
- Регулируемая сборка
- Heim-концы + регулятор правая/левая
- Диапазон машин
- Улица, внедорожье, UTV/ATV
Анатомия стойки стабилизатора
Обойма / ВкладышДве конструкции покрывают рынок — разница в регулируемости и типе шарнира.
Шаровой палец или втулочные концы
Стойки OEM-типа используют малые шаровые пальцы или втулочные концы в каждой точке крепления — простые герметичные изнашиваемые детали.
Концы на heim-шарнирах
Производительные стойки используют сферические род-энды, которые допускают большее отклонение и ремонтируемы — обычны на поднятых и внедорожных сборках.
Центральная часть / регулятор
Середина стойки: фиксированная труба или стержень в OEM-типе; резьбовой регулятор правая/левая на регулируемых стойках, чтобы задать позицию преднатяга штанги.
Фиксирующая оснастка
Контргайки и крепеж держат длину и шарниры — вибрация на этой стойке постоянна.
Фиксированная стойка OEM-типа
Стойка фиксированной длины с шаровыми пальцами или втулочными концами, соответствующими штатной геометрии штанги и рычага — путь замены для уличных и штатных по высоте машин.
Простая, герметичная и недорогая; правильна всегда, когда высота клиренса штатная.

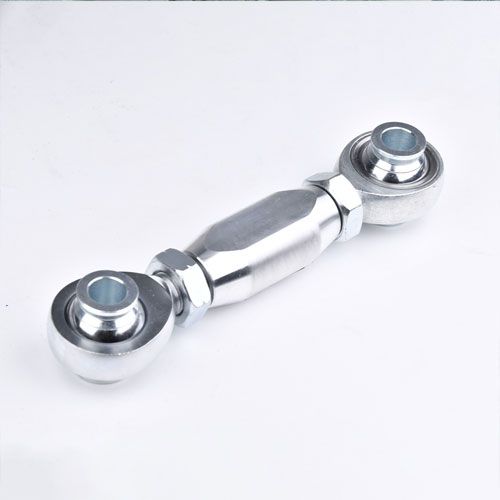

Регулируемая стойка на heim
Heim-концы и регулятор правая/левая позволяют задать эффективную длину штанги и преднатяг после лифт-комплектов, занижения или длинноходовых сборок — восстанавливая рабочую геометрию штанги.
Производительный путь для внедорожья и UTV, где геометрия никогда не совпадает со штатной.
Что делает стойка стабилизатора в подвеске
Поскольку шарнир резьбовой, он же служит регулятором длины тяги. Пара правая/левая работает как стяжка: вращение трубы или регулятора меняет общую длинуЧетыре инженерные задачи — каждая соответствует решению по оснастке.
Передача силы крена
В повороте кручение штанги передается подвеске через стойки — стойки видят рабочую нагрузку штанги при каждом повороте.
Следование ходу подвески
Когда колесо ходит вверх-вниз, стойка должна качаться и слегка менять эффективную длину — шаровые пальцы или heims поглощают эту геометрию.
Установка преднатяга штанги
Регулируемые стойки задают, сколько скрутки несет штанга в покое — критично после лифт-комплектов или занижения, меняющих статическую геометрию.
Переживание постоянной вибрации
Все на этой стойке вибрирует непрерывно — контргайки, качественные концы и правильный момент держат ее собранной и настроенной.
Где стойки стабилизатора отказывают в поле
- Стойки фиксированной длины, поставленные на поднятую/заниженную геометрию — преднатяг и заклинивание.
- Негерметичные втулочные концы на внедорожных машинах — грязь их убивает.
- Отсутствующие контргайки на регулируемых стойках — длина уходит от вибрации.
- Заниженные heims на тяжелых передних штангах UTV.
Материалы в обеих конструкциях
Углеродистая стальВыбор материала следует конструкции: кованые стальные пальцы в OEM-типе, хромомолибденовые концы на производительных стойках.
OEM-тип
Сталь и втулкиСтальные пальцы с герметичными втулочными или шаровыми концами для замены в штатной геометрии — сервисная деталь.
Heim-концы
Производительность хромомолибденаСферические хромомолибденовые концы для регулируемых стоек — ремонтируемые и толерантные к отклонению, которое создают поднятые сборки.
Корпус регулятора
Настройка правая/леваяРегулятор типа стяжки или резьбовой участок трубы задает длину стойки под рабочее положение штанги.
Контргайки
Фиксация настройкиКонтргайки правая/левая блокируют регулятор от постоянной вибрации.
Материалы и покрытия
Поверхностная обработкаЭксплуатация под машиной задает стратегию финиша.
| Корпуса из углеродистой и хромомолибденовой стали | Стаканы uniball — прецизионно обработанная сталь; стратегия финиша определяется на этапе изготовления. | Протекторное покрытие — цинк корродирует в первую очередь и защищает основной металл в общем промышленном сервисе. | Желтое цинкование |
|---|---|---|---|
| Цинкование | Пальцы, регуляторы, гайки | Стандартная оснастка | Протекторная антикоррозийная защита. |
| Хромомолибден, термообработка | Heim-концы | Производительные стойки | Прочность прежде всего; финиш на этапе fabrication. |
| Герметичные втулки / пыльники | OEM-концы | OEM-стойки | Система герметизации фиксированных стоек — осматривать в эксплуатации. |
Покрытия компонентов следуют странице спецификации каждой детали — смотрите род-энды и контргайки.
Где стойки стабилизатора показывают себя
ПримененияОт ежедневных машин до гоночных UTV — стойка должна соответствовать геометрии и режиму машины.
Уличная замена
Фиксированные стойки штатной геометрии для ежедневных машин — герметичные, прямая посадка, без обслуживания до износа.
OEM styleПоднятые и заниженные сборки
Регулируемые heim-стойки восстанавливают геометрию и преднатяг штанги после изменений клиренса.
Heim + регуляторВнедорожные грузовики
Длинноходовые стойки с хромомолибденовыми концами и проставками, выживающими в артикуляции и грязи.
Реактивные тяги, рычаги, рулевые тяги и 4-link штанги с род-эндами и переходниками.ПроставкиUTV / SxS
UTV / SxS
Кастомные регулируемые задние стойки (класс RZR) для тяжелого хода и нагрузки.Кастомные комплектыHeim-концы
Мотоспорт
Регулируемые стойки для развесовки по углам и настройки преднатяга штанги между сессиями.Heim + регулятор
Как выбрать: 5 шагов, затем таблица компонентовСправочник по выбору
Проверьте геометрию
Штатный клиренс → фиксированный OEM-тип. Поднятая, заниженная или длинноходовая → регулируемые heim-стойки для восстановления геометрии штанги.
Измерьте концы
Тип и размер крепления на штанге и рычаге — палец, сквозной болт или отверстие heim.
Выберите концы
Герметичные пальцы/втулки для улицы; хромомолибденовые heims для внедорожья, UTV и регулируемых сборок.
Запланируйте регулировку
Регулятор правая/левая с достаточным ходом, чтобы центрировать преднатяг штанги; контргайки для фиксации.
Проверьте зазоры
| Прогоните подвеску по полному ходу — стойка должна качаться без заклинивания на обоих концах. | Компонент | Роль | Рекомендуется |
|---|---|---|---|
| Где | |||
| Компоненты сборки стойки стабилизатора | Шарнирные концы | Артикулирующие шарниры | OEM-пальцы или хромомолибденовые heims |
| Adjuster body | Корпус регулятора | Настройка длины и преднатяга | Регулятор тяги правая/левая |
| Locking hardware | Фиксирующая оснастка | Удержание настройки | Контргайки правая/левая |
| Complete links | Полные стойки | Изготовлены в размер | Кастомные регулируемые комплекты |
Related suspension links?Связанные подвесочные тяги? Смотрите тяговые стержни для сборок в размер и проставки род-эндов
для оснастки heim-артикуляции.Получить помощь в выборе
Вопросы покупателей стоек стабилизатораQ1What does a sway bar link do?
Q2Она соединяет штангу анти-ролл с подвеской так, чтобы крутящий момент штанги передавался колесам при крене кузова, при этом подвеска продолжает двигаться.
Q3Всякий раз, когда клиренс или геометрия подвески перестают совпадать со штатными — лифты, занижение, длинноходовые комплекты — чтобы штангу можно было выставить в предусмотренное рабочее положение.
Q4Да — хромомолибденовые heim-концы обычны на внедорожных, UTV и регулируемых стойках: ремонтируемые, толерантные к отклонению и прочные под нагрузкой крена.
Q5Контргайки правая/левая блокируют резьбы регулятора; стойка видит постоянную вибрацию, поэтому фиксирующая оснастка обязательна.
Да — кастомные регулируемые стойки (включая задние класса RZR) изготавливаются под размеры вашей штанги и крепления; пришлите геометрию для расчета.Связанная тяговая оснастка: смотрите тяговые стержни для регулируемых сборок и малые шаровые опоры
, где компактное сферическое соединение подходит геометрии стабилизатора.
