Стяжные муфты с шестигранной штангой (внутренняя резьба с двух сторон) для регулируемых тяг
Стяжные муфты и шестигранные штанги для род-эндов

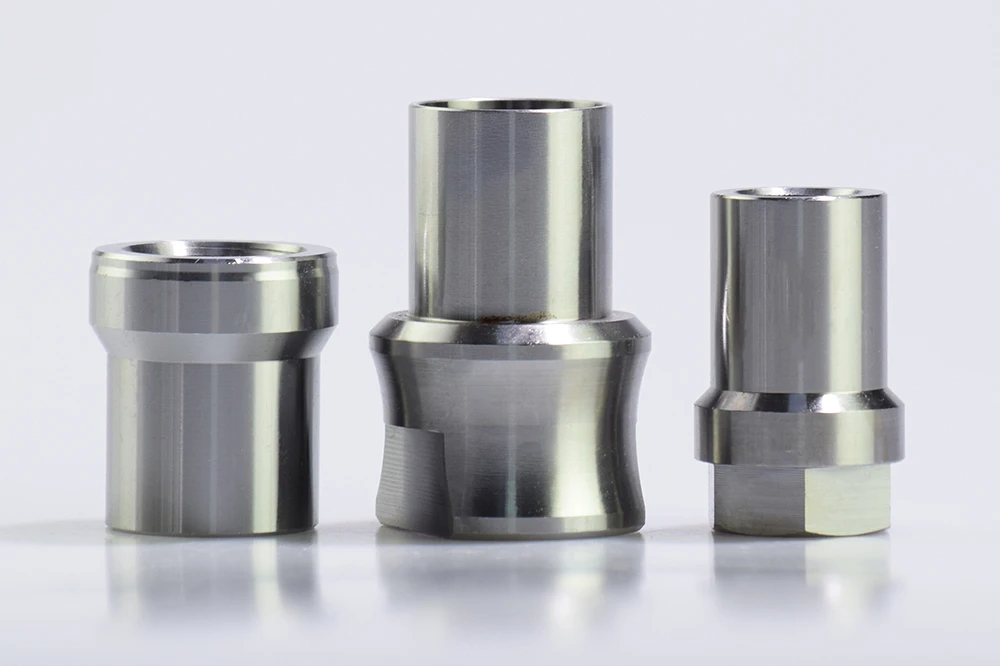

Стяжная муфта (талреп) — самый быстрый способ собрать регулируемую тягу: вверните род-энд в каждый конец и вращайте шестигранную штангу, задавая длину. Стяжные муфты SYZ с внутренней резьбой с двух сторон охватывают резьбы от 10-32 до 3/4-16 в 161 конфигурации и нескольких длинах, с концами RH/LH для регулировки на собранном узле и гранями под ключ для лёгкой затяжки. Для род-эндов с резьбой 7/8″ и крупнее используйте трубные адаптеры из хром-молибденовой трубы.
Обзор
Что такое стяжная муфта с шестигранной штангой?
Продуктовая линейка
Серия
| Серия | Тип | Резьба / размеры | Особенности |
|---|---|---|---|
| Стяжная муфта с шестигранной штангой | Внутренняя/внутренняя | Резьба от 10-32 до 3/4-16, несколько длин | 161 конфигурация; для род-эндов и вилок |
161 опубликованных конфигураций
Матрица резьб, шестигранников и длин стяжных муфт
Сначала подберите резьбу сопрягаемого род-энда, затем подтвердите доступную длину корпуса и шестигранник. Каждая строка ведёт к опубликованной таблице размеров; точные артикулы, длины резьбы и диапазоны регулировки — на странице спецификации.
| Внутренняя резьба | Шестигранник между гранями | Диапазон длин корпуса | Кол-во артикулов | Типичный внутренний диаметр род-энда |
|---|---|---|---|---|
| 10-32 | 0.375″ | 2″–17.75″ | 22 | Типичный род-энд с внутренним диаметром 3/16″ и наружной резьбой 10-32 |
| 1/4-28 | 0.438″ | 3″–24″ | 22 | Типичный род-энд с внутренним диаметром 1/4″ и наружной резьбой 1/4-28 |
| 5/16-24 | 0.5″ | 3″–24″ | 25 | Типичный род-энд с внутренним диаметром 5/16″ и наружной резьбой 5/16-24 |
| 3/8-24 | 0.563″ | 3″–24″ | 22 | Типичный род-энд с внутренним диаметром 3/8″ и наружной резьбой 3/8-24 |
| 7/16-20 | 0.688″ | 3″–4″ | 2 | Типичный род-энд с внутренним диаметром 7/16″ и наружной резьбой 7/16-20 |
| 1/2-20 | 0.75″ | 2.5″–23″ | 22 | Типичный род-энд с внутренним диаметром 1/2″ и наружной резьбой 1/2-20 |
| 5/8-18 | 0.875″ | 4″–26″ | 23 | Типичный род-энд с внутренним диаметром 5/8″ и наружной резьбой 5/8-18 |
| 3/4-16 | 1″ | 4″–26″ | 23 | Типичный род-энд с внутренним диаметром 3/4″ и наружной резьбой 3/4-16 |
Все перечисленные в настоящий момент детали выполнены из углеродистой стали с серебристым цинкованием. Метрические резьбы, специальные шестигранники и нестандартные длины рассчитываются отдельно; стандартная программа из 161 позиций — дюймовая UNF.
Инженерное руководство
Руководство по выбору
Промышленное применение
Применения
Регулируемые тяги подвески и рулевого управления, тяги управления, узлы натяжения и соосности — любая тяга на род-эндах, где нужна повторяемая регулировка длины.
Техническое руководство
Как работает стяжная муфта с шестигранной штангой — и какой регулятор выбрать
Фокус стяжной муфты — во встречных резьбах: один конец RH, другой LH. Вверните род-энд с наружной резьбой в каждый конец; при вращении шестигранного корпуса оба конца одновременно затягиваются внутрь (или выталкиваются наружу) — так вы меняете установленную длину, не отсоединяя ни один конец. Шестигранная форма даёт грани под ключ, чтобы вращать корпус и удерживать его при фиксации.
Чистая регулировка:
- Вверните род-энд в каждый конец (конец RH ↔ род-энд RH, конец LH ↔ род-энд LH).
- Вращайте корпус до нужной длины, сохраняя полное зацепление резьбы с обеих сторон.
- Зафиксируйте каждый род-энд контргайкой относительно корпуса стяжной муфты.
С 161 конфигурацией для резьб от 10-32 до 3/4-16 и несколькими длинами подберите внутреннюю резьбу (и её направление) под ваши род-энды и выберите длину с запасом резьбы на весь диапазон регулировки.
Инженерная деталь
Зацепление резьбы, смотровые отверстия и безопасная регулировка
Скрытый риск любой тяги со стяжной муфтой — нехватка резьбы: при излишне длинной регулировке род-энды выкручиваются до тех пор, пока держат лишь несколько витков, — отказ, который только ждёт своего часа. Две меры предосторожности:
- Минимальное зацепление — держите каждый род-энд ввёрнутым как минимум на величину диаметра его резьбы (больше — для узлов, критичных по безопасности). У предела переходите на более длинный корпус муфты, а не на больший вылет резьбы.
- Смотровое окно — некоторые сборщики сверлят в корпусе малое контрольное отверстие, чтобы был виден конец резьбы; если резьба видна через отверстие, зацепление достаточно. Если его нет, отметьте на род-эндах минимально безопасное вворачивание перед окончательной регулировкой.
Виды отказов:
| Симптом | Причина | Профилактика |
|---|---|---|
| Тяга удлиняется / ослабевает в работе | Нет контргаек; вибрация | Зафиксируйте оба конца контргайками к корпусу; перепроверьте после обкатки |
| Род-энд вырывается под нагрузкой | Слишком малое зацепление резьбы | Держите зацепление ≥ ~1× диаметра резьбы; выбирайте длину корпуса под диапазон |
| Невозможно отрегулировать на автомобиле | Круглый корпус, нечем удержать | Шестигранная штанга даёт грани под ключ — удерживайте корпус при вращении |
| Сорванная резьба / перепутаны направления | RH/LH перепутаны | Ставьте род-энд RH на конец RH, LH — на LH; проверяйте перед сборкой |
FAQ
Частые вопросы
Для чего нужна стяжная муфта?
Почему внутренняя/внутренняя с резьбами RH/LH?
Какие резьбы доступны?
Стяжная муфта или jack screw?
Это муфты для троса?
Нужны ли контргайки?
