Johnny Joint — это восстанавливаемый шарнир гибкого хода, применяемый во внедорожных подвесках. Он обеспечивает больший ход, чем резиновые втулки, и работает тише хайм-джойнтов. Ключ к этому — конструкция и материалы: каждая деталь рассчитана на прочность, гибкость и долгий срок службы.

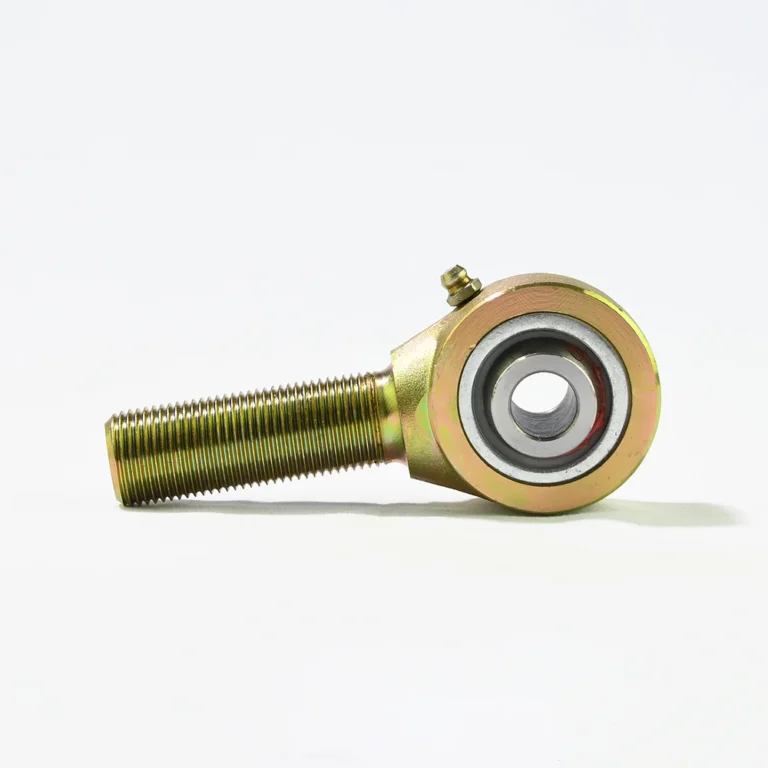

Конструкция Johnny Joint
Johnny Joint состоит из трёх основных частей: корпуса, внутреннего шара и втулок. Корпус удерживает всю конструкцию, шар служит точкой вращения, а втулки разделяют металлические поверхности, снижая трение и шум.Конструкция Johnny Joint— именно она обеспечивает долговечность и возможность восстановления.
Материалы Johnny Joint

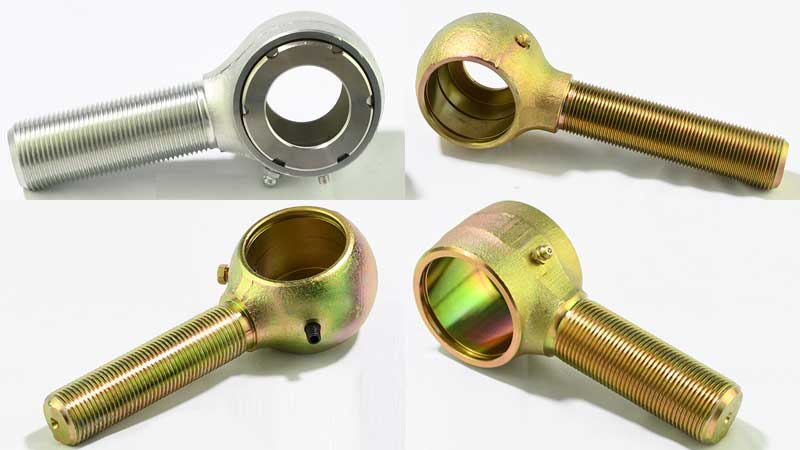

Корпус
Корпус — основная часть Johnny Joint. Он несёт внутренний шар и втулки и должен выдерживать высокие нагрузки, постоянное движение и воздействие внешней среды. Поэтому выбор материала корпуса напрямую определяет прочность узла, коррозионную стойкость и общий срок службы.
1. Кованая сталь
Самый распространённый материал корпуса для Johnny Joint. Кованая сталь сочетает прочность и вязкость, что идеально для внедорожной и тяжёлой эксплуатации. Она отлично выдерживает удары и крутящие нагрузки, но немного тяжелее и требует надлежащей защиты поверхности от коррозии.
2. Хромомолибденовая сталь 4130
Тем, кому нужны одновременно прочность и экономия веса, стоит присмотреться к хромомолибденовой стали 4130. По сравнению с обычной углеродистой сталью она обладает более высокой прочностью на растяжение и усталостной стойкостью. Её часто используют в производительных сборках, где нужна дополнительная долговечность без лишнего веса. Корпуса из хромомолибденовой стали также легче сваривать и точно обрабатывать.
3. Нержавеющая сталь
Хотя используется нечасто,нержавеющая сталькорпуса из этого материала иногда изготавливаются для клиентов, работающих во влажном или морском климате. Они обеспечивают отличную коррозионную стойкость и аккуратный внешний вид, но дороже и уступают хромомолибденовой стали по прочности. Нержавеющие корпуса обычно выбирают для специальных проектов, а не для серийного производства.
| Тип материала | Прочность | Коррозионная стойкость | Вес | Типичное применение |
|---|---|---|---|---|
| Кованая сталь | ★★★★☆ | ★★☆☆☆ | Тяжёлый | Общее внедорожное применение |
| Хромомолибденовая сталь 4130 | ★★★★★ | ★★★☆☆ | Средний | Производительные сборки |
| Нержавеющая сталь | ★★★☆☆ | ★★★★★ | Средний | Морское или специальное применение |
Поверхностная обработка
Для защиты корпуса большинство Johnny Joint покрываются бесцветным или золотистым цинком. Такие покрытия предотвращают коррозию, улучшают внешний вид и продлевают срок службы изделия, особенно при контакте с грязью, водой или дорожной солью.

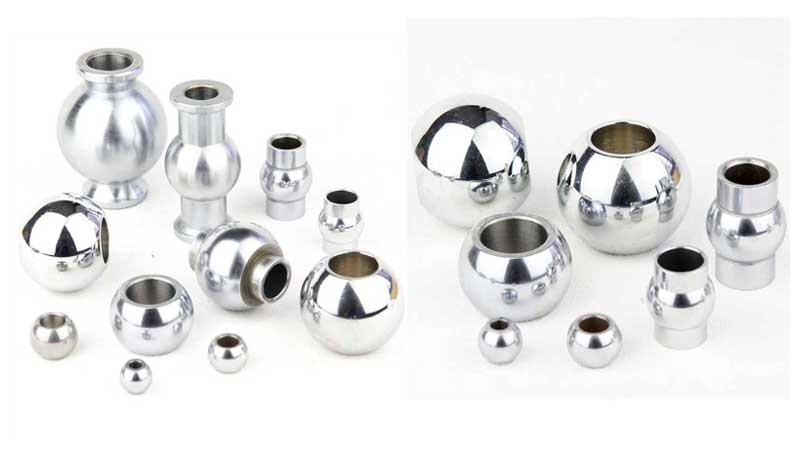

Шар
Шар — центральная подвижная деталь каждого Johnny Joint. Он соединяется с рычагом или тягой и позволяет подвеске свободно перемещаться в нескольких направлениях. Поскольку шар воспринимает нагрузку и вращение напрямую, он должен быть предельно прочным, точно обработанным и стойким к поверхностному износу.
1. Термообработанная сталь
Во многих Johnny Joint используется обычная легированная сталь, прошедшая термообработку для повышения твёрдости и прочности на растяжение. Термообработка помогает поверхности противостоять деформации и продлевает срок службы при повторяющихся ударах. Это надёжное и экономичное решение для большинства внедорожников.
2. Высокоуглеродистая термообработанная сталь
Высокоуглеродистая сталь содержит больше углерода, что позволяет получить более глубокую закалку при термообработке. Это даёт шару повышенную поверхностную твёрдость и износостойкость, что подходит для подвесок с высокой нагрузкой или большим ходом. Компромисс — несколько меньшая пластичность.
3. Подшипниковая сталь 52100
Это тот же материал, что применяется в прецизионных шарикоподшипниках. Подшипниковая сталь 52100 отличается отличной усталостной прочностью, высокой твёрдостью и очень гладкой поверхностью. Она превосходно работает при непрерывном вращении и вибрации, поэтому популярна в премиальных и гоночных Johnny Joint.
4. Хромомолибденовая сталь 4130
Некоторые производители используют хромомолибденовую сталь 4130 и для шара — особенно когда нужно сбалансировать прочность и обрабатываемость. Она даёт хорошее сочетание жёсткости, долговечности и лёгкости точного шлифования.
| Тип материала | Твёрдость | Усталостная прочность | Коррозионная стойкость | Типичное применение |
|---|---|---|---|---|
| Термообработанная сталь | ★★★★☆ | ★★★★☆ | ★★☆☆☆ | Стандартное внедорожное применение |
| Высокоуглеродистая сталь | ★★★★★ | ★★★★☆ | ★★☆☆☆ | Тяжёлые конфигурации |
| Подшипниковая сталь 52100 | ★★★★★ | ★★★★★ | ★★★☆☆ | Гоночные шарниры |
| Хромомолибденовая сталь 4130 | ★★★★☆ | ★★★★☆ | ★★★☆☆ | Сбалансированные характеристики |
Поверхностная обработка
После механической обработки шар обычно полируется, а затем покрывается твёрдым хромом. Полировка обеспечивает плавное движение с минимальным трением, а хромирование повышает коррозионную стойкость и добавляет поверхностную твёрдость.

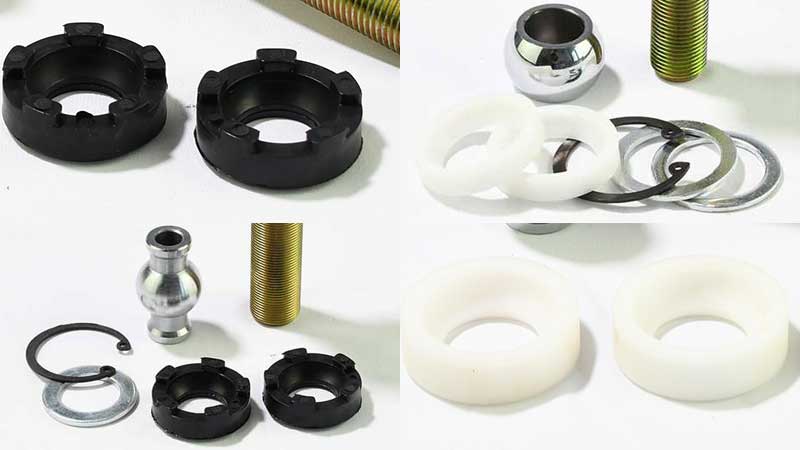

Втулка
Именно втулка отличает Johnny Joint от традиционного хайм-джойнта. Вместо контакта металл-по-металлу здесь используются прочные полимерные вкладыши, изолирующие вибрацию и снижающие шум. Правильный выбор материала втулки — ключ к балансу между подвижностью и комфортом.
1. Полиуретан высокой плотности
Полиуретан — самый распространённый материал втулок в Johnny Joint. Он гибкий и одновременно вязкий: поглощает удары, сохраняя форму под нагрузкой. Материал стойкий к маслу, смазке и погодным воздействиям, что делает его идеальным для внедорожных и повседневных подвесок. Полиуретан также снижает шум, вибрации и жёсткость хода (NVH), обеспечивая более плавную езду.
2. Delrin® (ацеталь / POM)
Delrin — высококачественный конструкционный пластик, известный низким трением и превосходной размерной стабильностью. Он даёт более плотное и точное ощущение, чем полиуретан. Втулки из Delrin применяются в производительных и гоночных сборках, где требуются максимальный угол поворота и минимальная деформация; при этом они передают чуть больше вибраций, чем полиуретан.
| Тип материала | Гибкость | Износостойкость | Снижение шума | Типичное применение |
|---|---|---|---|---|
| Полиуретан высокой плотности | ★★★★★ | ★★★★☆ | ★★★★★ | Офф-роуд / общее применение |
| Delrin (POM) | ★★★☆☆ | ★★★★★ | ★★★☆☆ | Гонки / высокая подвижность |
Итоги
Понимание материалов Johnny Joint помогает выбрать подходящий шарнир под задачи подвески вашего автомобиля. От корпусов из кованой стали до шаров из хромомолибденовой стали и втулок из полиуретана — каждый материал решает свою задачу, балансируя прочность, гибкость и долговечность. Строите ли вы внедорожник или настраиваете гоночный автомобиль, качественные материалы гарантируют долговременные характеристики и надёжность.
