Johnny Joints — это усиленные шарниры подвески для внедорожья, созданные, чтобы обеспечить большую гибкость и долговечность, чем штатные резиновые сайлентблоки. Они широко распространены на внедорожных автомобилях, где ход подвески и артикуляция имеют решающее значение. По сравнению со стандартными шарнирами Johnny Joints более долговечны, проще в обслуживании и восстановлении. Это практичный вариант для всех, кто использует внедорожную подвеску.
Что такое Johnny Joints?

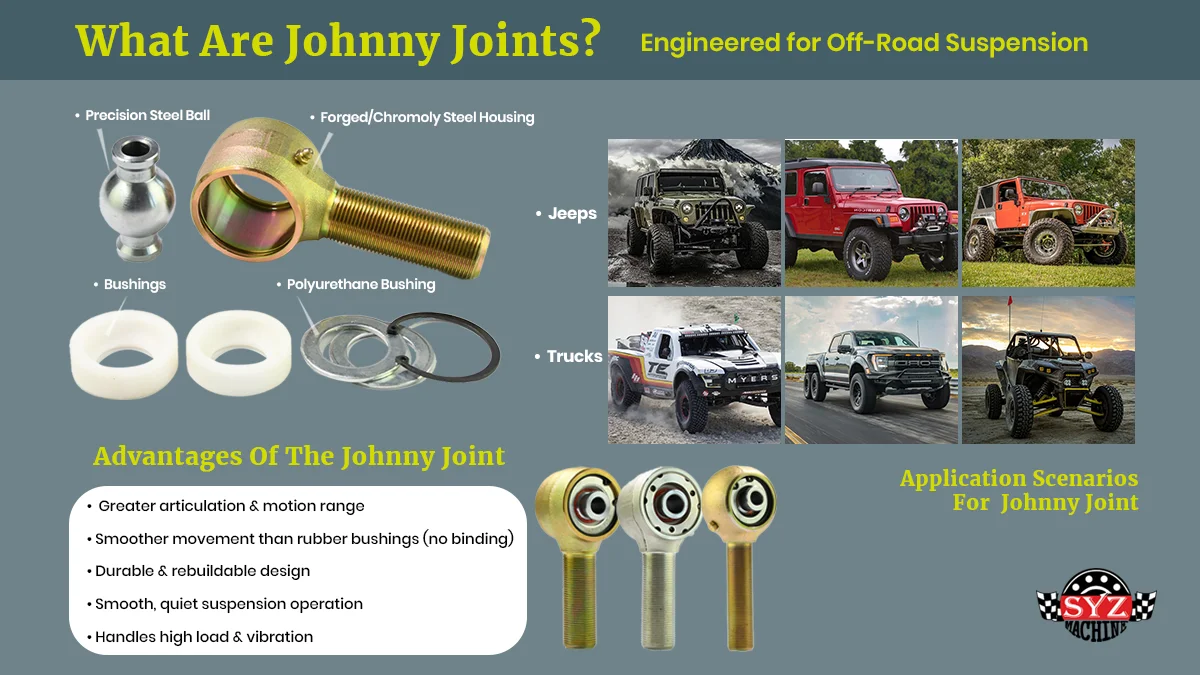

Johnny Joint — это специализированный шарнир подвески, изобретённый Джоном Карри, чтобы преодолеть ограничения штатных резиновых сайлентблоков. Он состоит из полиуретанового сайлентблока, стального шара и корпуса из хром-молибденовой стали. Такая конструкция, в которой полиуретановый сайлентблок охватывает стальной шар, обеспечивает больший диапазон движения, чем резиновые сайлентблоки. Если штатные сайлентблоки допускают лишь несколько градусов отклонения до заклинивания, то Johnny Joint обеспечивает больший диапазон вращения и дуги, позволяя вашей подвеске работать свободнее.
Ещё одно преимущество Johnny Joint — простота ремонта и восстановления. Вместо замены деталей целиком или трудоёмкого выпрессовывания изношенных резиновых сайлентблоков достаточно простых инструментов и ремкомплекта. Это означает более долгий срок службы, меньшие затраты в перспективе и стабильные характеристики.
Короче говоря, Johnny Joint — это не просто ещё один компонент подвески, а прочное высокопроизводительное решение, созданное для джипов, пикапов и других внедорожных или тяжёлых грузовых применений.
Почему Johnny Joint важен?
В любой внедорожной подвеске выбор правильного шарнира определяет, поедете вы плавно или будете постоянно ремонтироваться. Johnny Joint создан, чтобы гасить удары, снижать шум и обеспечивать гораздо больший угол артикуляции по сравнению со штатными резиновыми сайлентблоками и даже металлическими heim joint. Для сборщиков, которым нужен тихий шарнир подвески без потери прочности, Johnny Joints — то, что нужно.
Краткое сравнение:
| Характеристика | Резиновый сайлентблок | Heim joint | Johnny Joint |
|---|---|---|---|
| Долговечность | Быстро изнашивается | Очень прочный, но жёсткий | Долговечный, восстанавливаемый |
| Шум | Тихий, но с малой податливостью | Шумный, передаёт вибрации | Тихий и плавный |
| Диапазон движения | Ограниченная артикуляция | Высокая артикуляция | Шарнир с большим углом артикуляции |
| Обслуживание | Необслуживаемый | Требует частой очистки | Восстанавливаемый, простой уход |
Преимущества по характеристикам:
- Снижает жёсткие вибрации и передачу ударов.
- Обеспечивает более плавную и тихую езду даже на плохих дорогах.
- Даёт артикуляцию, необходимую для профессионального внедорожного вождения.
- Простая в обслуживании конструкция продлевает срок службы изделия.
Применения Johnny Joint
От внедорожников до грузовиков — Johnny Joints улучшают работу подвески. Они обычно используются в схемах 4-link, рычагах подвески и продольных рычагах (trailing arms), обеспечивая более плавную артикуляцию, лучшую долговечность и повышенный комфорт хода.
1. Применение в подвеске 4-link
Johnny Joint очень популярен в подвесках 4-link, поскольку позволяет каждой тяге двигаться независимо, сохраняя соосность и снижая нагрузку на точки крепления. В отличие от традиционных резиновых сайлентблоков, которые под большими нагрузками быстро заклинивают или изнашиваются, Johnny Joint обеспечивает большую свободу движения и плавное вращение, что идеально для внедорожных условий и тяжёлых применений.
В высокопроизводительных подвесках 4-link верхние и нижние тяги обычно соединяются с рамой и мостом через Johnny Joints. Такая конструкция обеспечивает более широкий диапазон движения, эффективно устраняет заклинивание подвески и помогает автомобилю сохранять стабильный контакт колёс на неровных поверхностях. Поэтому внедорожные тюнеры и инженеры часто выбирают подвески 4-link с Johnny Joints для джипов и грузовиков, повышая их характеристики и надёжность на бездорожье.
- Повышенная гибкость подвески
- Противостоит ударам и вибрациям под большими нагрузками
- Долговечность, ремонтопригодность и восстанавливаемость для длительной эксплуатации
Тем, кто хочет улучшить подвеску своего внедорожника, установка Johnny Joints в подвеску 4-link способна заметно повысить характеристики и долговечность. Подробнее о системе подвески 4-link
2. Применение в рычагах подвески (control arms)
Рычаги подвески — центральный элемент любой системы: они соединяют верхнюю и нижнюю части и напрямую влияют на точность рулевого управления и устойчивость автомобиля. Установка Johnny Joints в рычаг позволяет этому критическому узлу сохранять плавные угловые перемещения и высокую несущую способность в сложных условиях эксплуатации. Для внедорожника это означает стабильное положение колёс даже при ударах на высокой скорости или на разбитых дорогах.
По сравнению с резиновыми сайлентблоками Johnny Joints не создают чрезмерных напряжений при отклонениях на большие углы и не передают нежелательные шум и вибрации, свойственные heim joint. Они сочетают долговечность с комфортом, расширяют рабочий диапазон рычага и обеспечивают более тихую езду.
В решениях по модернизации джипов и грузовиков рычаги с Johnny Joints обычно применяются для улучшения
- Реакции рулевого управления — точное сохранение установки колёс
- Внедорожных возможностей — увеличение диапазона подвески
- Долговечности — восстанавливаемая конструкция для надёжности на долгий срок и более простого обслуживания
Рычаги подвески с Johnny Joints — это не только долговечная замена, но и улучшенные характеристики и комфорт.
3. Применение в продольных рычагах (trailing arms)
В отличие от рычагов подвески, которые в основном задают положение колёс, продольные рычаги воспринимают основную часть продольных сил, возникающих при торможении и разгоне. Точка крепления с Johnny Joint позволяет продольному рычагу плавно поворачиваться, предотвращая заклинивание подвески и снижая износ других компонентов. Это означает лучшее сцепление на рыхлых покрытиях и более предсказуемый отклик при разгоне в пустыне или при лазании по камням.
- Сохраняют точную соосность моста под большими нагрузками и высоким крутящим моментом.
- Обеспечивают контролируемое сжатие и отбой подвески для конструкций с большим ходом.
- Снижают риск усталостных трещин по сравнению с жёсткими сайлентблоками.
- Повышают комфорт при разгоне и торможении
Для грузовиков и высокопроизводительных внедорожных доработок Johnny Joints в продольных рычагах — это прежде всего надёжность и производительность в экстремальных условиях, а не только комфорт. Поэтому их выбирают те, кому нужны долговечность и предсказуемая управляемость на самых разных покрытиях.
Заключение
Johnny Joint — это не просто запасная часть, а важное улучшение для повышения характеристик подвески. Он обеспечивает исключительную гибкость, долговечность и стабильность, гарантируя точное управление и длительную надёжность при сложном позиционировании автомобиля. Для инженеров, автопроизводителей и тюнеров, требовательных к характеристикам и качеству, выбор Johnny Joint означает выбор профессионального решения, созданного для самых суровых задач.
Хотите узнать больше о наших Johnny Joints? Ознакомьтесь с нашим подробным описанием Johnny Joint.

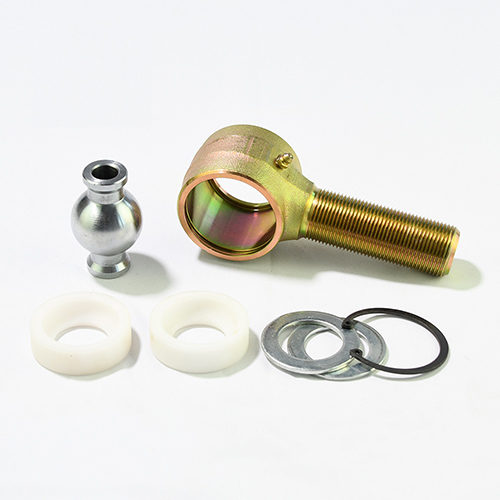

Johnny joint — это восстанавливаемый flex joint: его можно приварить к верхнему кронштейну моста как фиксированный корпус или использовать как резьбовую деталь регулируемой тяги. Johnny joint состоит из металлического резьбового корпуса, шайбы, втулки, шарового узла и стопорного кольца. В корпусе есть канавка под стопорное кольцо и отверстие под пресс-маслёнку.
Johnny joints от SYZ Machine доступны в исполнении с наружной резьбой и с приварной гильзой. Корпус куется, а затем прецизионно обрабатывается из термообработанной хром-молибденовой стали 4130. Доступны разные внутренние конфигурации: например, стопорная гайка под ключ и винт с внутренним шестигранником для более прочной фиксации и регулируемой затяжки; либо вместо схемы с цапфой мы используем стандартные стальные шары и различные проставки, что упрощает применение в самых разных задачах!
Специальные размеры и конфигурации доступны оптом — напишите нам на почту со своим дизайном, и мы сможем изготовить его для вас.

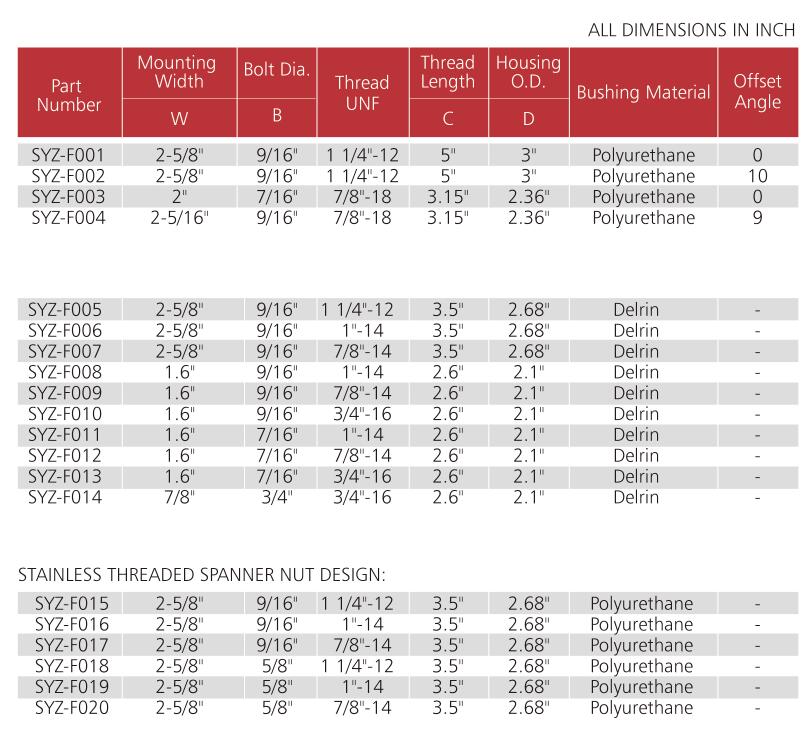

Наши стандартные размеры:
