A Род-энд (heim joint), также известный как род-энд, сферический род-энд или rose joint (в Великобритании), — это гибкое механическое соединение, созданное для компенсации перекоса в системах с движением. Название «Heim» пошло от Льюиса Хейма, который запатентовал эту конструкцию во время Второй мировой войны для систем управления самолётов. С тех пор род-энды нашли дорогу в гоночные подвески, сельскохозяйственные тяги и промышленное оборудование. Подробнее читайте в нашей статье История род-эндов

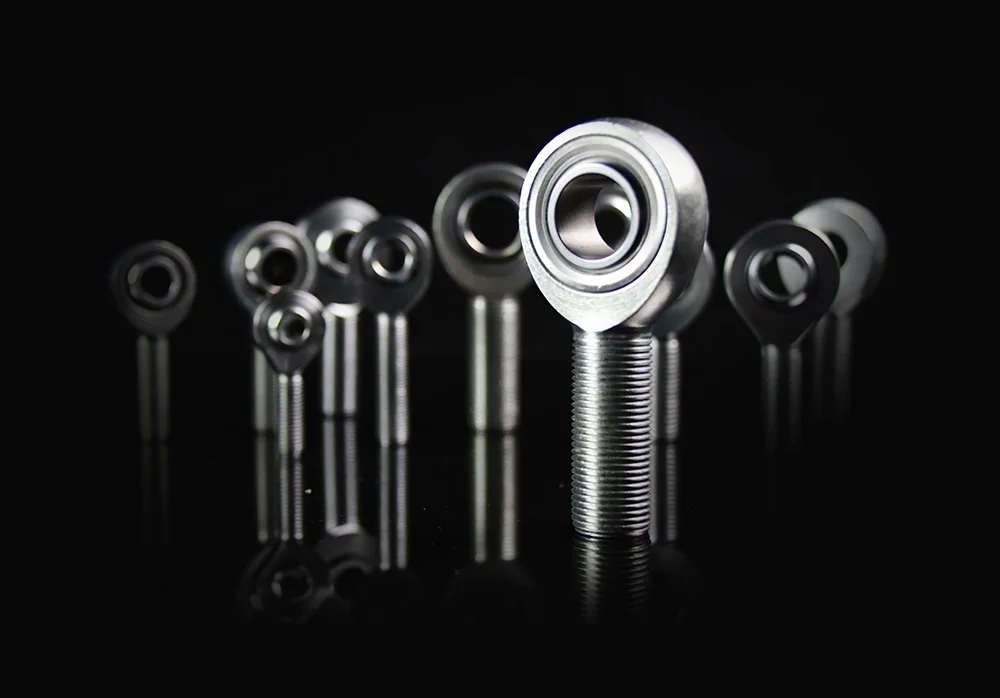

Итак… Что же такое род-энд (heim joint)?
A Род-энд (heim joint) — это тип подшипника — а именно сферический подшипник, который относится к семейству подшипников скольжения, а не подшипников качения. Это значит, что для снижения трения он использует не шарики или ролики, а гладкую поверхность контакта между деталями, допускающую движение.
Сферический шарик
Наружный корпус
Стержень
Сферический шарик
Наружный корпус
Стержень

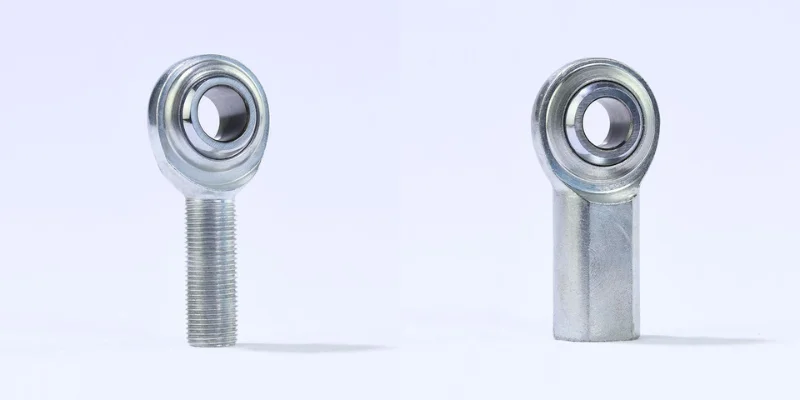

Как показано на приведённом выше изображении «Род-энд с наружной резьбой и род-энд с внутренней резьбой», конструктивно род-энд (heim joint) состоит из трёх основных частей:
- Стальной шарик — со сквозным отверстием для крепления
- Наружный корпус или дорожка, который удерживает шарик, позволяя ему наклоняться и поворачиваться.
- Стержень, соединяющий род-энд с остальной системой.
Такие соединения выпускаются с резьбовым хвостовиком, a сварным основанием или с внутренним диаметром под ответную деталь, в зависимости от способа установки. Шарик обычно стальной, а корпус может различаться по материалу — от алюминия до нержавеющей стали и армированного пластика.
Важно, что род-энды относятся к категории подшипников скольжения: шарик и корпус контактируют напрямую, без тел качения. Такая простая и компактная конструкция идеально подходит для компенсации перекоса при сохранении структурной устойчивости соединения.
И хотя термин «род-энд (heim joint)» типичен для Северной Америки, в мире они также известны как род-энды, rose joints или сферические род-энды — все это названия одного и того же остроумного механизма.
Что делает род-энд (heim joint)?
Считайте род-энд (heim joint) механическим универсалом: он соединяет две детали, позволяя им при этом двигаться. Именно поэтому он так ценен в сложных машинах, автомобилях и высокопроизводительных конструкциях.
1. Компенсация перекоса
Одна из важнейших функций род-энда — восприятие углового перекоса. Благодаря сферической конструкции шарик может наклоняться внутри корпуса — обычно до 30° в нескольких направлениях, — позволяя соединённым деталям поворачиваться без перегрузки соединения.
2. Управляемое движение
Род-энды обеспечивают плавное вращательное или качательное движение между двумя соединёнными компонентами. Будь то рулевая тяга или рычаг подвески, соединение сохраняется, а детали двигаются независимо.
3. Несущая способность
Хотя род-энды славятся гибкостью, они ещё и прочны. Они воспринимают радиальные нагрузки (силу, перпендикулярную оси) и умеренные осевые нагрузки (силу вдоль оси), что делает их идеальными для передачи усилий в движении.
4. Точность и регулируемость
Многие род-энды имеют резьбу или сварное исполнение, что позволяет точно подгонять длину тяг для идеальной геометрии — будь то настройка подвески или выверка станков. Одна из главных причин их популярности в гоночном и внедорожном сегменте.
5. Стойкость к вибрациям и износу
Продвинутые род-энды комплектуются самосмазывающимися вкладышами, которые снижают контакт металла с металлом, уменьшают шум и продлевают срок службы — идеально для повторяющихся движений в тяжёлых условиях.
Короче говоря, род-энды предлагают прочность, движение и регулируемость в компактном универсальном корпусе. Поэтому они встречаются везде: от быстрых гоночных автомобилей до промышленных машин и джипов для rock crawling.
Большое преимущество род-энда — способность сохранять надёжное соединение, даже когда детали не идеально соосны. В отличие от соединений с фиксированным углом — например, вилки, требующей строгой установки под 90 градусов, — род-энды терпят угловой перекос благодаря сферическому шарику.
Например, когда тяга завершается двумя род-эндами, соединяемые ими оси не обязаны лежать на идеально прямой линии. При растяжении система допускает гибкое движение. При сжатии шарик может наклониться к краю своего диапазона, слегка перекашивая тягу, — но соединение остаётся стабильным и надёжным. Именно эта адаптивность делает род-энды столь доверенным решением в реальных механических системах.
Составные части род-энда
На первый взгляд все род-энды одинаковы, но изнутри их конструкция меняется в зависимости от типа. В этом разделе мы разберём внутреннее устройство трёх распространённых вариантов — двухдетального, трёхдетального и литьевого — сосредоточившись в первую очередь на отличиях самой головки (шарик и корпус), чтобы вы лучше понимали, как работает каждый тип и почему это важно.
1. Двухдетальный род-энд
Двухдетальные род-энды состоят всего из двух частей:
- Сферический шарик – Качающийся элемент, обеспечивающий вращение и угловое движение.
- Наружный корпус – Массивный металлический корпус с полостью, удерживающей шарик.
В зависимости от конструкции шарик фиксируется обжимом (свагингом), запрессовкой или кернением. Этот тип не использует отдельный вкладыш, что делает конструкцию компактной и недорогой. Обратная сторона? Он неразборный — при износе узел меняют целиком.
2. Трёхдетальный род-энд
Трёхдетальные род-энды рассчитаны на высокие нагрузки и высокую точность — идеальны для производительных конструкций.
- Сферический шарик – Часто хромированный или полированный для снижения трения.
- Наружный корпус – Прочная металлическая оболочка, вмещающая шарик и вкладыш.
- Вкладыш (дорожка) – Третий компонент, обычно из PTFE, бронзы или композита. Он находится между шариком и корпусом, снижая износ и вибрацию.
В некоторых моделях используется монтажный паз, позволяющий вставить шарик сбоку, а затем зафиксировать. Эти соединения ценят за долговечность; они часто применяются в автоспорте, внедорожных сборках и промышленной робототехнике.
3. Литьевой род-энд (вкладыш залит под давлением)
Конструктивно этот тип похож на трёхдетальный род-энд, но его вкладыш отливается под давлением прямо в корпусе.
- Металлический корпус – Обычно из углеродистой стали, хром-молибденовой стали или алюминия, с высокой конструкционной прочностью.
- Сферический шарик – Из подшипниковой стали 52100 или нержавеющей стали, прецизионно шлифованный для плавного вращения.
- Вкладыш – Вместо отдельной вставной дорожки самосмазывающийся полимер (часто армированный PTFE) впрыскивается под высоким давлением между шариком и корпусом.
Этот процесс создаёт идеальную, нулевую посадку. Литьевые соединения отлично гасят вибрации и сопротивляются проникновению грязи — надёжный выбор для автомобильных подвесок и тяжёлых промышленных применений.
Сравнение компонентов
| Тип | Компоненты | Вкладыш / дорожка | Способ сборки | Ремонтопригодность |
|---|---|---|---|---|
| Двухдетальный | 1. Сферический шарик 2. Металлический корпус (обжат / запрессован) | Нет | Обжим, запрессовка или кернение | Неремонтопригоден (замена узлом) |
| Трёхдетальный | 1. Сферический шарик 2. Вкладыш / дорожка 3. Металлический корпус | Да (PTFE, бронза или композит) | Шарик вставляется вместе с дорожкой, затем кернится/обжимается | Неремонтопригоден (замена узлом) |
| Литьевой | 1. Сферический шарик 2. Залитый вкладыш 3. Металлический корпус | Да (армированный PTFE нейлон) | Полимер впрыскивается между шариком и корпусом | Неремонтопригоден (замена узлом) |
Типы резьбы
Род-энды выпускаются с двумя основными типами резьбы:

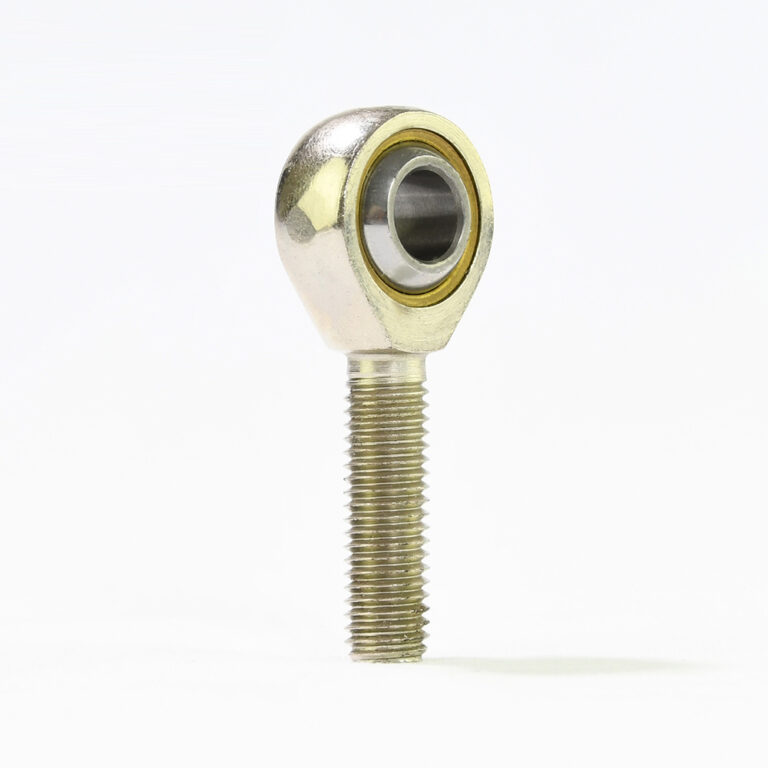

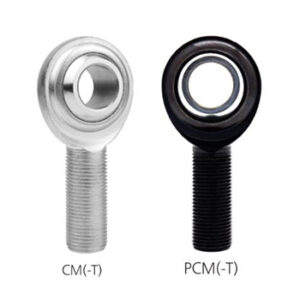

Наружная резьба: расположена на тяге или стержне; ввинчивается в деталь с внутренней резьбой.

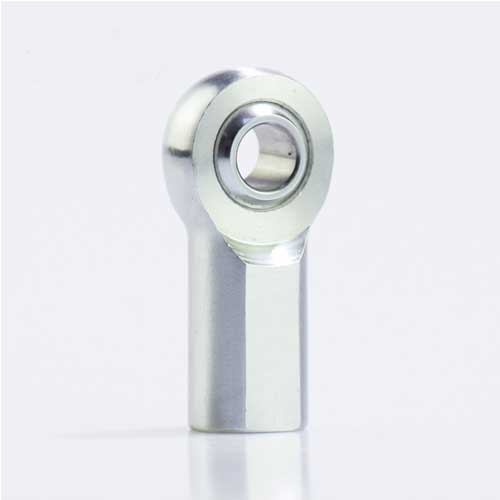

Внутренняя резьба: расположена в корпусе; принимает стержень или тягу с наружной резьбой.

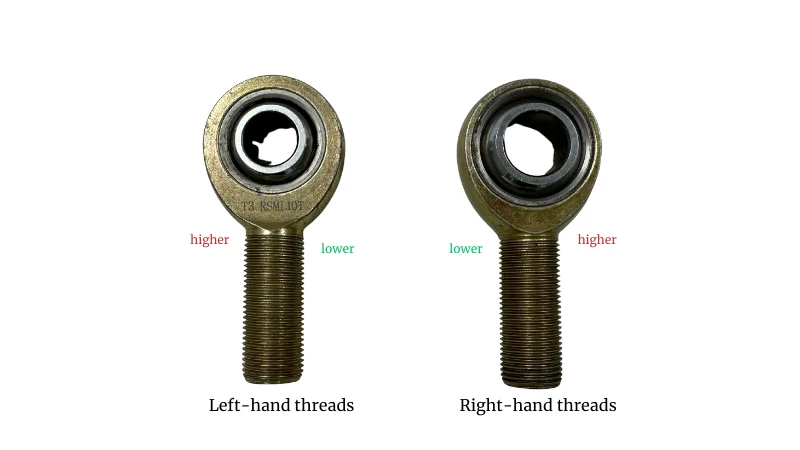

Левая резьба против правой
Правая резьба: стандартная резьба, которая затягивается по часовой стрелке и ослабляется против часовой стрелки.
Левая резьба: затягивается против часовой стрелки и ослабляется по часовой стрелке; часто применяется парами, чтобы исключить самоотвинчивание в определённых применениях.
Какие материалы используются в производстве род-эндов?
Хотя род-энды снаружи выглядят просто, их характеристики сильно зависят от материалов каждой детали. Разные типы род-эндов сочетают сталь, алюминий, бронзу и инженерные пластики в разных комбинациях — под конкретные задачи: прочность, коррозионную стойкость или снижение веса.
1. Двухдетальный род-энд
Шарик: обычно из подшипниковой стали 52100 или нержавеющей стали 440C, оба варианта прецизионно шлифуются, термообрабатываются и хромируются ради износостойкости и плавного хода.
Корпус: как правило, углеродистая сталь с цинкованием либо нержавеющая сталь 304 для коррозионной стойкости. Некоторые модели используют хром-молибденовую сталь 4130 для повышенной прочности.
2. Трёхдетальный род-энд
Шарик: как выше — подшипниковая сталь 52100 или нержавеющая сталь 440, закалённые и хромированные.
Дорожка / вкладыш: именно здесь начинается разнообразие материалов. Вкладыши делают из PTFE, бронзы или композита на основе бронзового порошка — в зависимости от нагрузки и потребности в смазке.

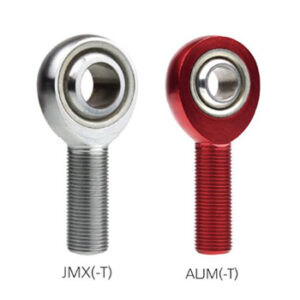

Корпус: от хром-молибденовой и углеродистой стали до авиационного алюминия 7075-T6, часто с анодированием или цинкованием ради коррозионной стойкости и внешнего вида.
3. Литьевой род-энд
Шарик: обычно та же подшипниковая сталь 52100, обработанная для прочности и долговечности.
Дорожка: из армированного PTFE нейлона с низким трением и самосмазыванием.
Корпус: из хром-молибденовой стали или алюминия 7075-T6, часто анодируется в красный, чёрный или другой цвет — для лёгких и коррозионностойких применений.
Перечисленные материалы покрывают большинство типовых применений, но некоторые задачи требуют большего — повышенной коррозионной стойкости, компонентов, пригодных для пищевой отрасли, или нестандартных требований к размеру и весу. И здесь мы можем помочь. Мы предлагаем поддержку услуг обработки на станках с ЧПУ: от подбора особых материалов до прецизионной обработки, чтобы ваши род-энды точно соответствовали требованиям.
Заключение
Род-энды — маленькие компоненты, но их влияние на производительность, точность и надёжность огромно. Строите ли вы гоночный автомобиль, модернизируете рулевую тягу или проектируете промышленную систему, понимание типов, конструкции и материалов род-эндов поможет подобрать правильную деталь для задачи.
Если хотите увидеть, как эти базовые знания связаны с материалами, типами, характеристиками и применениями, посмотрите наш Гид по оптовой закупке род-эндов (heim joints).
