Заказать сменный heim joint, не измерив старый, — верный способ получить коробку деталей, которые не навинчиваются на тягу, не принимают палец вилки и не проходят в кронштейн, — а потом две недели ждать подходящую. Система спецификаций heim joint издалека кажется простой: выбрал размер резьбы — и готово. Это не так. Размер резьбы — лишь одна из семи характеристик, которые нужно проверить перед заказом или подбором нового шарнира.
Это руководство охватывает все семь. Для каждого размера вы получите четкое объяснение того, на что он влияет, как выполнить измерение штангенциркулем и резьбомером и каковы типичные значения на практике.
Почему одного размера резьбы недостаточно
Спецификация резьбы — например, 1/2″-20 или M12×1.25 — это число, выбитое на большинстве упаковок и используемое в большинстве фильтров поиска по каталогам. По ней заказывают замену, и для прямой замены между каталожными брендами её обычно достаточно. Но она говорит лишь о том, что heim joint накрутится на конец вашей тяги или трубу. Она ничего не говорит о том, совпадает ли отверстие сферического подшипника с пальцем вашей вилки, помещается ли корпус в кронштейн, имеет ли шарнир угол перекоса, который требует ваша геометрия, и не изменит ли общая длина шарнира отрегулированную длину тяги так, что собьётся регулировка.
Сначала измерьте резьбу, затем всё остальное. Все семь параметров работают вместе; если четыре верны, а пятый упущен, шарнир всё равно не подойдёт.
Необходимые инструменты
Штангенциркуль — через него проходят все измерения, кроме шага резьбы. Достаточно цифрового штангенциркуля на 6″ с разрешением 0,001″ (0,02 мм). Mitutoyo и Starrett надёжны; собственная марка Harbor Freight подойдёт для нечастого использования. Нониусный штангенциркуль точен, но показания снимаются медленнее. Любой из них на порядок лучше рулетки.
Резьбомер — набор складных гребёнок однозначно определяет шаг. Без него вы сравниваете шаг «на глаз» между почти одинаковыми спецификациями (3/8″-24 и 3/8″-16 выглядят на хвостовике похоже, пока не приложишь резьбомер). Набор резьбомеров стоит менее 15 долларов и полностью исключает догадки.
Угломер или приложение-инклинометр — для угла перекоса достаточно цифрового угломера или функции уровня в смартфоне. Вы проверяете, достигает ли шарнир смещения, которое требует ваша геометрия, а не сертифицируете размер под допуск.
Стальная линейка на 6″ полезна для общей длины, если шарнир длиннее вылета штангенциркуля. В остальном штангенциркуль и резьбомер закрывают всё.

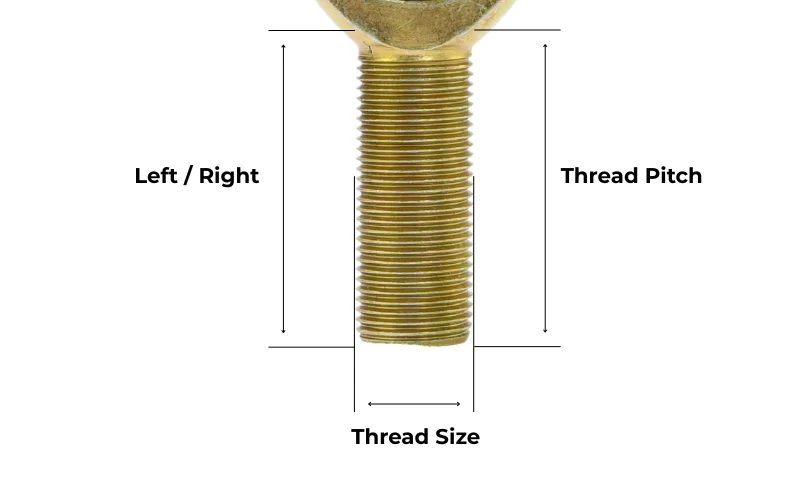

Размер 1: размер и шаг резьбы
Спецификация резьбы — отправная точка и самая цитируемая характеристика heim joint. Она определяет, присоединится ли шарнир к резьбовому концу вашей тяги, к корпусу стяжной муфты или к резьбовому корпусу род-энда.
Диаметр резьбы: Измерьте наружный диаметр хвостовика (у шарнира с наружной резьбой) губками штангенциркуля по вершинам витков. Это номинальный диаметр резьбы. У шарнира с внутренней резьбой измерьте внутренний диаметр резьбы внутренними губками.
Шаг резьбы: Приложите гребёнки резьбомера к виткам, пока одна не сядет плотно, без покачивания. Распространённые дюймовые спецификации heim joint: 1/4″-28, 5/16″-24, 3/8″-24, 1/2″-20, 5/8″-18, 3/4″-16. Распространённые метрические: M6×1.0, M8×1.25, M10×1.25, M12×1.25, M14×1.5, M16×1.5. Метрическая и дюймовая системы перекрываются по номинальному диаметру настолько, что легко запутаться — хвостовик 3/8″-24 и хвостовик M10×1.25 оба близки к 10 мм по наружному диаметру. Но шаг разный; резьбы невзаимозаменяемы, и насильственное свинчивание повреждает обе.
Правая или левая резьба: Стандартные heim joint имеют правую резьбу. Левая резьба применяется в стяжных муфтах и регулировочных узлах, где один конец тяги должен навинчиваться в противоположную сторону, чтобы трубку можно было вращать для регулировки длины без отсоединения. Левая резьба обычно помечена проточкой или клеймом «LH» на хвостовике, но не всегда. Снимая шарнир с существующей тяги, подтвердите направление резьбы до заказа.
Наружная или внутренняя резьба: Шарниры с наружной резьбой имеют резьбовой хвостовик, который ввинчивается в трубку или вилку. Шарниры с внутренней резьбой имеют резьбовое отверстие в корпусе под палец или болт. Спецификация резьбы измеряется одинаково в обоих случаях — диаметр и шаг, — но геометрия корпуса разная. Перед измерением подтвердите, какая конфигурация нужна вашему применению.

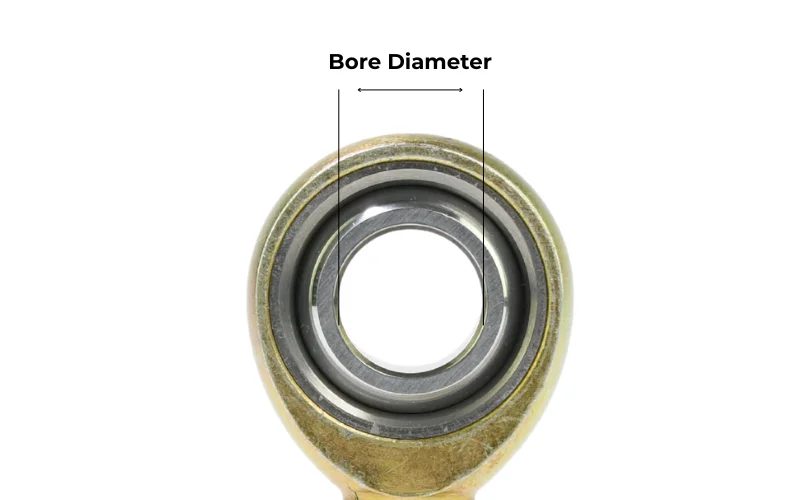

Размер 2: диаметр отверстия
Отверстие — это сквозное отверстие через центр сферического подшипника, через которое проходит палец вилки, крепёжный болт или ось шарнира. Это механически самая критичная посадка. Заниженное отверстие означает, что палец не входит без усилия. Завышенное — боковой люфт, из-за которого шарнир гремит под нагрузкой, даже когда всё остальное подходит правильно.
Как измерить: Используйте внутренние губки цифрового штангенциркуля — небольшие ступенчатые губки над основными. Разведите их до касания стенок отверстия с противоположных сторон. Измерьте отверстие при 0°, поверните на 90° и измерьте снова. У нового шарнира показания совпадают в пределах разрешения инструмента. Изношенный шарнир приобретает овальность отверстия от повторных циклов нагрузки на палец — показания расходятся, что говорит о значительной наработке.
Распространённые размеры отверстий: Дюймовые размеры отверстий: 1/4″ (6,35 мм), 5/16″ (7,94 мм), 3/8″ (9,53 мм), 1/2″ (12,7 мм), 5/8″ (15,88 мм), 3/4″ (19,05 мм).
Метрические размеры отверстий: 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм, 20 мм.
Здесь действует то же предостережение о пересечении систем, что и с резьбой: отверстие 3/8″ — это 9,53 мм; отверстие 10 мм — это 10 мм. Эти 0,47 мм могут дать посадку с натягом или люфт в зависимости от вашего пальца. Проверьте, дюймовая или метрическая это спецификация, прежде чем считать их взаимозаменяемыми.
Проверка посадки отверстие-палец: Если палец вилки под рукой, испытайте его до сборки. Палец должен проходить от умеренного усилия руки — без заклинивания и бокового стука. Если пальцу нужен молоток, отверстие занижено или палец завышен; усилие повредит вкладыш. Если палец смещается вбок при покачивании, отверстие завышено или палец занижен; этот люфт проявится в шарнире под нагрузкой.
Размер 3: наружный диаметр корпуса
Наружный диаметр корпуса — это наружный диаметр кольца или части корпуса, в которой размещён сферический подшипник, самая широкая точка шарнира при измерении перпендикулярно оси отверстия. Эта характеристика определяет, пройдёт ли шарнир в окружающую конструкцию: кронштейн, трубу рамы, корпус род-энда на другом конце тяги.
Как измерить: Разведите наружные губки штангенциркуля и наложите их на самую широкую точку корпуса шарнира перпендикулярно оси отверстия. Снимите размер в двух ориентациях с шагом 90°, чтобы убедиться в круглости корпуса. У нового шарнира показания совпадают. Перегруженный, деформированный корпус даст разные показания в разных ориентациях — полезная диагностика для бывших в употреблении шарниров.
Что определяет этот параметр: Наружный диаметр корпуса важнее всего, когда шарнир ставится в существующий кронштейн с фиксированным гнездом или когда рядом с местом шарнира нужно пройти трубу или элемент конструкции. При прямой замене, когда каталожный шарнир заменяет другой, наружный диаметр корпуса у аналогов меняется меньше, чем отверстие и резьба, — но меняется, особенно между производителями. Не считайте, что heim joint 1/2″-20 одного поставщика имеет тот же наружный диаметр корпуса, что 1/2″-20 другого.
Типичные диапазоны наружного диаметра корпуса по размеру резьбы (приблизительно; у разных производителей не точно):
| Резьба | Наружный диаметр корпуса (прибл.) |
|---|---|
| 1/4″-28 / M6 | 16–18 mm |
| 3/8″-24 / M10 | 22–26 mm |
| 1/2″-20 / M12 | 28–32 mm |
| 5/8″-18 / M16 | 36–40 mm |
| 3/4″-16 / M20 | 44–50 mm |
Сверьте с вашим фактическим шарниром — это ориентировочные диапазоны, а не фиксированные спецификации.
Если наружный диаметр показывает общую ширину, то расстояние от центра шарнира до вершины—Размер 6—именно оно определяет внутренний зазор вашего кронштейна.
Размер 4: ширина и общая длина
Эти два размера вместе определяют, сколько места шарнир занимает в вашей сборке: ширина корпуса (также называемая шириной кольца или шириной корпуса) показывает, сколько осевого пространства занимает шарнир в самом широком месте, а общая длина показывает полный размер шарнира от конца хвостовика до противоположной стороны корпуса.

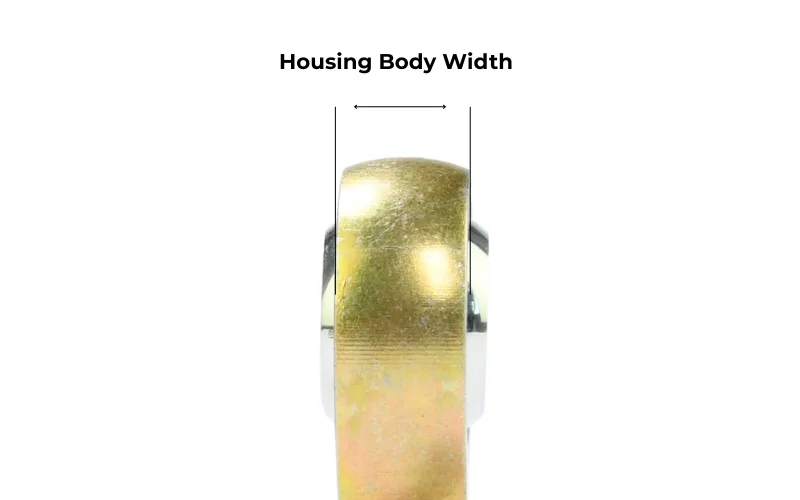

Ширина корпуса: Расстояние между плоскими сторонами корпуса — теми сторонами, которые контактируют с кронштейном или вилкой. Используйте наружные губки или глубиномер штангенциркуля. Этот размер определяет необходимую ширину паза кронштейна. Корпус шире паза не сядет. Корпус уже паза потребует проставок для устранения осевого люфта.
Общая длина: Полная длина от конца хвостовика до противоположной стороны корпуса у шарнира с наружной резьбой или от края корпуса до противоположного конца у шарнира с внутренней резьбой. Этот размер влияет на отрегулированную длину тяги. Если вы заменяете изношенный шарнир новым от другого производителя, разница в несколько миллиметров по общей длине изменит геометрию тяги, если вы не проведете повторную регулировку при сборке. На ответственных рулевых тяга и тягах подвески учитывайте разницу до фиксации регулировки.
Как измерить общую длину: Приложите конец хвостовика вплотную к неподвижной губке штангенциркуля и подведите подвижную губку к противоположной стороне корпуса. У длинного шарнира это может выйти за пределы диапазона штангенциркуля 6″ — при необходимости используйте линейку 12″ вместе с штангенциркулем.
В каталогах общая длина обычно обозначается **L** или **C**, ширина корпуса — **B** или **W**, а ширина корпуса иногда указывается отдельной строкой от наружного диаметра кольца. Обозначения различаются в зависимости от стандарта каталога (ISO, ANSI, JIS) — уточните, какой стандарт использует ваш поставщик.
Обратите внимание: ширина корпуса относится к самому корпусу; для ширины точки шарнира см. Размер 5.

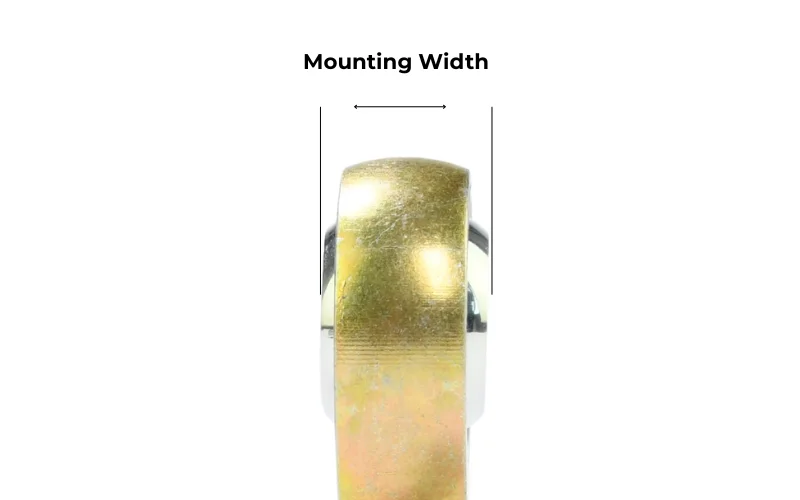

Размер 5: монтажная ширина
Если Размер 4 описывает толщину корпуса, то монтажная ширина — это осевое расстояние между плоскими сторонами внутреннего шара, то есть фактическая поверхность, контактирующая с вашими проставками или ушками кронштейна. В высокопроизводительных heim joint шар почти всегда шире корпуса, чтобы шарнир мог поворачиваться, не задевая тягой кронштейн.
Как измерить: Измерьте наружными губками штангенциркуля расстояние между двумя плоскими параллельными сторонами вращающегося внутреннего шара. Перед измерением убедитесь, что шар отцентрирован в корпусе. Если шарнир имеет интегрированные проставки для больших углов перекоса, измеряйте от самой внешней стороны одной проставки до самой внешней стороны другой.
Почему это важно: Этот размер определяет «высоту пакета» вашей сборки. Если монтажная ширина меньше проема кронштейна, зазор придется заполнять прокладками или проставками. Если больше — шарнир не встанет. В прецизионных рулевых схемах даже разница 0,5 мм создает осевой люфт, который ухудшает управляемость и вызывает слышимые стуки под нагрузкой.

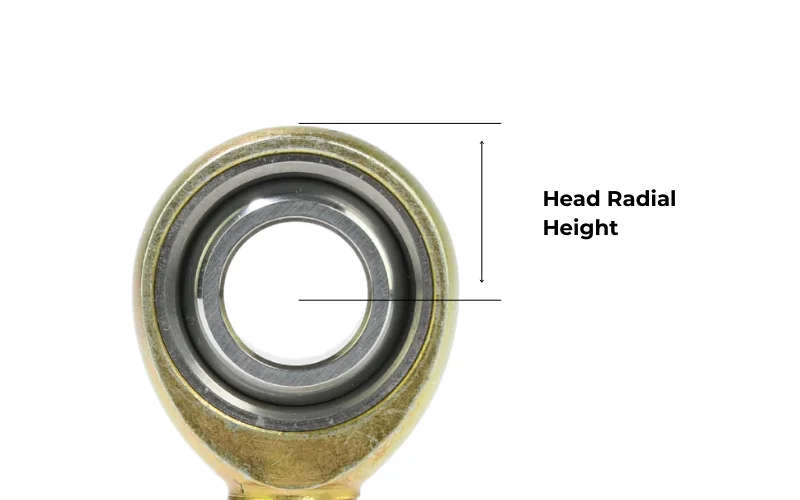

Размер 6: радиальная высота головки
Радиальная высота головки — это расстояние от точного центра отверстия до самой внешней кромки головки корпуса, измеренное вдоль вертикальной оси шарнира. Она представляет собой «радиус» головки шарнира.
Как измерить: Это производное измерение. Сначала измерьте наружный диаметр корпуса (Размер 3). Если корпус идеально симметричен, радиальная высота равна ровно половине наружного диаметра. Для ручной проверки используйте глубиномер штангенциркуля: прижмите основание штангенциркуля к наружной вершине корпуса и выдвиньте штангу в отверстие до центральной точки. Либо измерьте от вершины корпуса до нижней кромки отверстия и прибавьте половину диаметра отверстия (Размер 2).
Почему это важно: Это «радиус зазора». Он показывает, сколько места нужно внутри C-образного кронштейна или вилки, чтобы шарнир не садился на упор. Если вы проектируете кастомное крепление подвески, расстояние от отверстия под болт до задней части кронштейна должно быть больше этой радиальной высоты. Если корпус слишком «высокий» (большая радиальная высота), шарнир упрется в кронштейн еще до начала наклона, ограничивая эффективный диапазон движения.

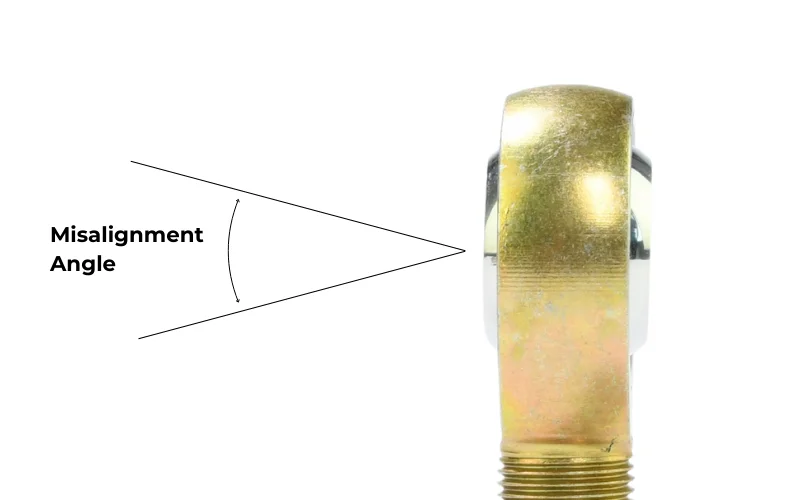

Размер 7: Угол перекоса
Угол перекоса — это угловой диапазон, в котором может поворачиваться сферический подшипник, прежде чем шар коснется корпуса и остановится. Это не измерение штангенциркулем — это функциональная проверка или каталожная характеристика, которую сверяют с геометрическими требованиями вашего применения.
Как измерить шарнир в руках: Зафиксируйте корпус шарнира и поворачивайте ось отверстия, пока она не коснется корпуса в жестком упоре. Угол между центральным положением и упором — это угол перекоса. Используйте цифровой угломер: установите его на хвостовик в центральном положении, обнулите, поверните до упора и считайте угол. Либо используйте функцию угла в приложении-уровне смартфона, приложив телефон к ровной поверхности вдоль оси отверстия.
Угол перекоса обычно указывается как полное значение: шарнир с рейтингом ±25° суммарно имеет по 25° в каждую сторону от центра. Одни производители указывают полное значение, другие — на сторону. Внимательно читайте описание характеристики, прежде чем сравнивать значения.
Типичные углы перекоса по типам шарниров:
- Стандартные шарниры со спеченной или PTFE-вкладышем: ±12° до ±15° на сторону (±24° до ±30° суммарно)
- Широкоугольные шарниры / high-misalignment: ±25° до ±30° на сторону
- Прецизионные сталь-по-стали шарниры: ±8° до ±12° на сторону (меньший угол, выше несущая способность)
Почему это важно: Если геометрия вашей подвески при полном отбое или рулевой тяги при полном вывороте требует от шарнира 20° углового отклонения, стандартный шарнир на ±12° на сторону в этом положении не справится. Шарнир заклинит до того, как подвеска пройдет полный ход, и возникшую силу примет на себя либо шарнир, либо тяга — оба исхода плохи.
Проверка б/у шарнира на работоспособный угол поворота: От руки проведите подшипник через весь угловой диапазон. Движение должно быть плавным, без заеданий, щелчков или скрежета в любой точке дуги. Если шарнир свободно поворачивается в центре, но заклинивает на 8°, вкладыш поврежден или изношен. Заявленный угол на оригинальной упаковке не имеет значения, как только вкладыш потерял целостность.
Сведение измерений вместе: краткая контрольная таблица
Прежде чем заказывать замену или специфицировать новый шарнир для постройки, подтвердите все пять размеров:
Контрольный список замеров heim joint
Резьба: _____ диаметр × _____ шаг, наружная / внутренняя, правая / левая
Отверстие: _____ дюймы / мм (посадка пальца)
Наружный диаметр корпуса: _____ дюймы / мм (внешний зазор)
Ширина / длина корпуса: _____ / _____ (паз кронштейна и геометрия тяги)
Монтажная ширина: _____ (шар между плоскостями / высота пакета)
Радиальная высота: _____ (зазор от центра до вершины)
Перекос: _____ градусов суммарно (угловой ход)
Прямая замена должна совпадать по всем пяти. Спецификация для нового применения должна согласовывать отверстие и резьбу с вашей оснасткой, помещать корпус в габарит кронштейна и обеспечивать угол перекоса, который требует ваша геометрия.
Метрика против дюймов: как понять, с какой системой вы работаете
Heim joints следуют разным размерным стандартам в зависимости от страны происхождения и отраслевых традиций. Гоночные и офф-роуд конструкции в Северной Америке преимущественно используют дюймовые размеры. Европейский автопром, промышленное оборудование, сельхозтехника и большинство азиатских продуктов используют метрическую систему.
Самая простая проверка: посмотрите маркировку или гравировку на корпусе. У большинства шарниров размер резьбы выбит на хвостовике (наружная резьба) или рядом с резьбовым отверстием (внутренняя). Если маркировка M10, M12, M14 — метрика. Если 3/8, 1/2, 5/8 — дюймы. Если маркировки нет, измерьте наружный диаметр резьбы штангенциркулем и пройдитесь резьбомером. Хвостовик 3/8″-24 имеет наружный диаметр ~9,5 мм с шагом 24 ниток на дюйм; хвостовик M10×1.25 — около 10 мм с шагом 1,25 мм. Наружные диаметры достаточно близки, чтобы спутать их на глаз; резьбомеры для дюймов и метрики заметно различаются.
Если оснастка вашего применения дюймовая (пальцы вилок, концы труб тяг, приварные бунги), а рассматриваемый шарнир метрический, измерьте оба и сравните численно. Похоже — не значит взаимозаменяемо.
Когда измерения не соответствуют ни одному стандартному размеру
Старые OEM шарниры тяг, некоторые шарниры сельхозтехники и отдельные импортные изделия изготавливались в нестандартных размерах — метрическое отверстие с дюймовой резьбой, наружные диаметры корпуса между ходовыми каталожными размерами или отверстия, не совпадающие со стандартными диаметрами пальцев вилок. Если ни один каталожный вариант не соответствует вашим измерениям:
Найдите размерное соответствие у специализированного или кастомного поставщика. Стандартные каталоги покрывают самые ходовые комбинации. Поставщики, работающие под заказ, могут выполнить конкретные диаметры отверстий, шаги резьбы и размеры корпуса.
Расточите или перережьте резьбу ответной детали под стандартный шарнир. Это ответ механического цеха: разверните отверстие до следующего стандартного размера или нарежьте новую резьбу на конце трубы.
Переработайте кронштейн или концевую оснастку под стандартный шарнир. Как правило, это самое чистое долгосрочное решение для сварной сборки: заменить нестандартную точку крепления на ту, что принимает стандартный шарнир и стандартную оснастку вилки.
