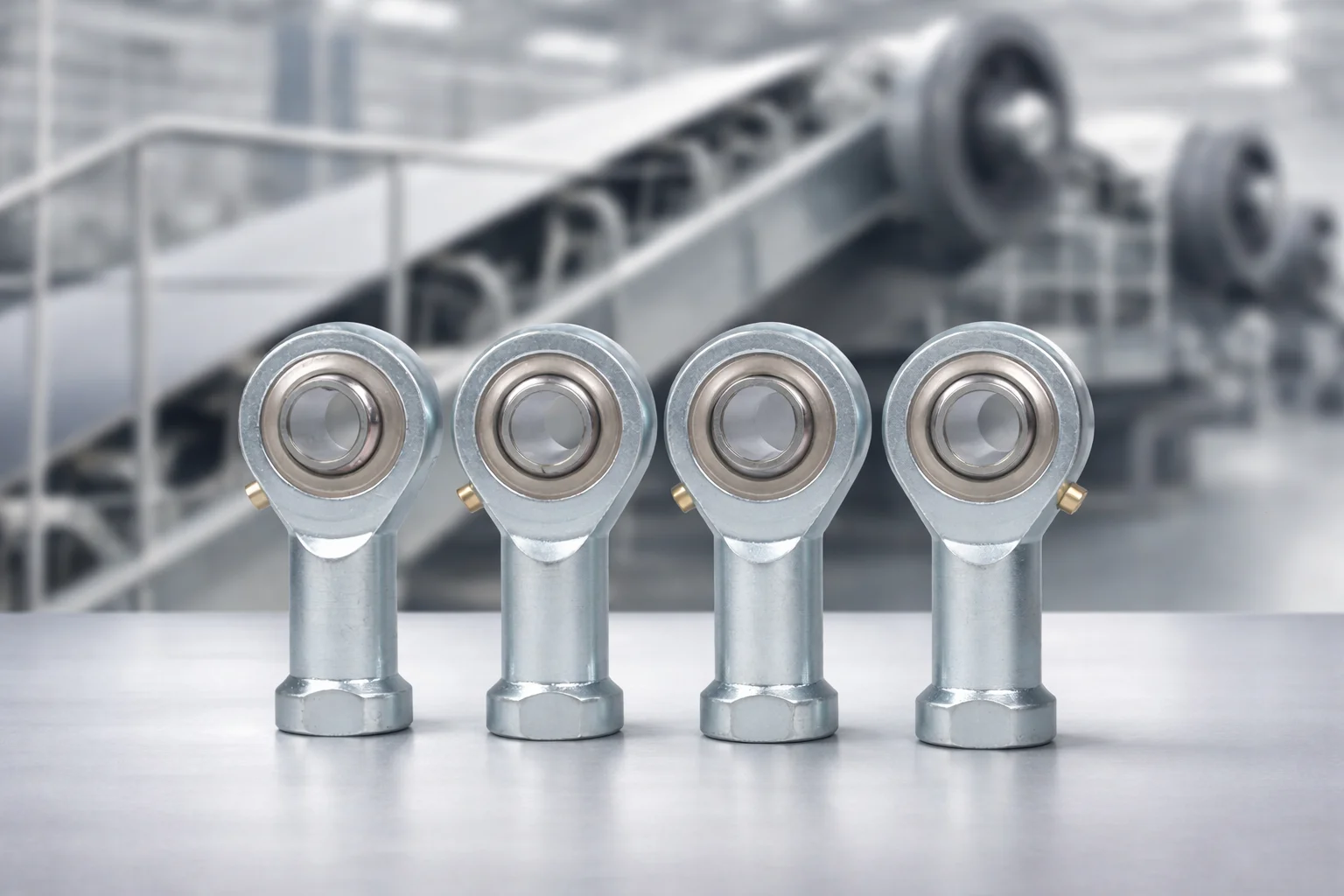

Отказы натяжения конвейерной ленты редко дают знать о себе заранее. Чаще всего выясняется, что что-то не так, когда лента сходит с барабана в два часа ночи, или когда техник замечает, что натяжная тележка ушла на три дюйма, и никто не знает, как давно. Поиск первопричины таких отказов часто приводит к маленькому упускаемому из виду компоненту: род-энду, соединяющему механизм натяжения с рамой подшипника натяжной тележки.
Род-эндам обычно не отводят отдельной главы в руководствах по проектированию конвейерных систем. Их специфицируют под конец проектирования, часто выбирая из того, что есть на складе. Это ошибка. В системе натяжения род-энды несут нагрузку ленты, передаваемую через натяжную тележку, компенсируют перекос, который рамы неизбежно набирают со временем, — и всё это в средах от умеренно пыльных до агрессивно коррозионных. Ошибиться в выборе дороже самой детали.
Что делают род-энды в системе натяжения
Механическая роль род-энда в конвейерном натяжителе отличается от большинства других применений род-эндов — и понимание этой разницы отличает хороший выбор от дорогостоящего возврата.
В винтовой системе натяжения (самая распространённая конфигурация для конвейеров примерно до 80–100 метров) натяжной винт передаёт усилие от точки регулировки к подшипниковой тележке. Род-энд находится между винтом и тележкой либо является частью тяги в гравитационном или гидравлическом натяжителе. Шток ввинчивается в узел винта; отверстие (проушина) соединяется с тележкой через палец. Нагрузка натяжения ленты идёт от тележки → палец через отверстие → шар → корпус → шток → обратно в винт. Это направление нагрузки — вдоль оси штока, перпендикулярно пальцу проушины — в каталогах подшипников род-эндов называется «радиальная несущая способность». Это основная номинальная характеристика компонента, и потому тяговые и рычажные применения — ровно то, для чего род-энды и созданы.
Но передача нагрузки — лишь половина работы. Настоящая ценность род-энда в этом применении — компенсация перекоса: даже хорошо изготовленная конвейерная рама прогибается под нагрузкой, температурные циклы смещают точки крепления, фундаменты оседают. За срок службы конвейера ось натяжной тележки и ось винта разойдутся из соосности. Жёсткое соединение превратило бы этот перекос в изгибающее напряжение в зоне резьбового зацепления — с износом резьбы, задирами или растрескиванием рамы. Сферический подшипник внутри род-энда поглощает угловое смещение, позволяя винту оставаться в чистом растяжении, пока тележка движется по направляющим.
Анализ нагрузки — получите правильные цифры, прежде чем что-либо выбирать
Большинство ошибок выбора род-эндов начинаются с неверной цифры нагрузки. Натяжители конвейеров располагаются на ведомой ветви системы — их задача поддерживать натяжение T₂ (ведомой ветви), которое даёт приводному барабану достаточно сцепления с лентой, чтобы избежать пробуксовки. Приводной барабан создаёт T₁, тянув против T₂. Для подбора это значит: нагрузка, которую видит ваш род-энд, — это не T₁, и не просто T₂.
Для хвостового барабана с охватом ленты около 180° (стандарт для простого конвейера с головным приводом и хвостовым натяжителем) равнодействующая на натяжную тележку составляет примерно 2 × T₂ — векторная сумма двух ветвей ленты, отходящих от барабана в противоположные стороны. При T₂ = 15 кН род-энды, поддерживающие тележку, несут около 30 кН равнодействующей. Если натяжитель с одним центральным винтом, один род-энд несёт всю равнодействующую. При двух боковых винтах нагрузка делится примерно поровну.
Статическая и динамическая нагрузка
Конвейерные натяжители нагружены преимущественно статически — натяжение ленты задаётся при пусконаладке и в нормальной эксплуатации не скачет драматически. Однако пусковые моменты, стыки ленты, проходящие по приводному барабану, и работы по устранению заторов вносят переходные динамические нагрузки до 1,5–2 номинала. Учитывайте это коэффициентом запаса: для промышленных конвейеров с вибрацией и деградацией среды минимальный коэффициент 3× к номинальной статической грузоподъёмности — стандартная инженерная практика. Это значит, что род-энд с постоянной нагрузкой тележки 10 кН должен иметь рейтинг минимум 30 кН статических.
Род-энд на 20 кН не подходит для применения на 12 кН — кажущийся запас 1,6× быстро исчезает, стоит учесть факторы среды и циклическую нагрузку.
Осевая и радиальная нагрузка в контексте род-энда
Терминологический момент: в каталогах подшипников род-эндов «радиальная нагрузка» означает нагрузку перпендикулярно оси пальца проушины — то есть вдоль оси штока. «Осевая нагрузка» — вдоль оси пальца, производители обычно ограничивают её 10–20 % радиального рейтинга. В правильно установленном натяжном род-энде нагрузка натяжения ленты идёт вдоль штока (= радиальная нагрузка в терминах каталога). Если ваш род-энд несёт значительную нагрузку по оси пальца — геометрия установки неправильная.
Выбор материала — решение, задающее частоту вашего обслуживания
Три пары трения покрывают большинство применений конвейерных натяжителей:
Сталь/Бронза — Закалённый стальной шар в обойме из фосфорной бронзы или латуни. Хорошая несущая способность, терпит умеренные удары, допускает повторное смазывание. Практический потолок — дисциплина обслуживания: эта комбинация требует свежей смазки каждые 500–1 000 часов работы в зависимости от среды. Там, где обслуживание спланировано и доступ лёгкий, сталь/бронза даёт солидную отдачу на вложенные средства. Там, где сервисные окна короткие или редкие, бронзовая обойма изнашивается быстро, как только масляная плёнка разрушается, — часто быстрее, чем кто-либо замечает, потому что износ идёт молча.
Сталь/Композит PTFE — вкладыш на основе PTFE исключает внешнюю смазку. Премия 40–60 % к цене против стали/бронзы оправдана там, где повторное смазывание действительно нереализуемо: высотные позиции на высоких конструкциях, пищевое производство, где попадание смазки запрещено, или пыльные среды, где смазка притягивает абразивные частицы, превращающиеся вокруг подшипника в шлифовальную пасту.
Часто упускаемое ограничение: композитные вкладыши PTFE имеют более низкий предел длительной нагрузки, чем равногабаритные металл-металл конструкции. Под длительным высоким сжатием материал вкладыша холодно течёт — по сути ползёт под постоянным давлением — что со временем увеличивает люфт подшипника. Для тяжёлых высоконатяжных применений сверяйте конкретный предел длительной нагрузки вкладыша с фактической постоянной нагрузкой, а не только с динамическим рейтингом. Также учтите: связующие смолы во многих композитных PTFE конструкциях начинают размягчаться выше 90–100 °C; если применение горячее, подтвердите температурный рейтинг у производителя, а не предполагайте, что паспортные 120 °C относятся ко всем конфигурациям.
Сталь/Сталь — Закалённый стальной шар против закалённой стальной обоймы. Максимальная несущая способность на единицу размера, минимальные габариты при заданном рейтинге. Применяется в тяжёлых условиях с высокой нагрузкой и доступной установкой для регулярной смазки. Работа стали по стали всухую недопустима — заклинивание наступает быстро, и повреждение обычно уносит с собой весь узел натяжителя.
Быстрая справка по выбору материала
- Доступное место + предсказуемый график обслуживания + высокая нагрузка → Сталь/Бронза
- Труднодоступное место, либо пыльная/пищевая среда → Сталь/Композит PTFE
- Высокая нагрузка + регулярный доступ + надёжная программа смазки → Сталь/Сталь
- Влажные, прибрежные или химические среды → Корпус из нержавеющей стали независимо от пары трения
Компенсация перекоса и соответствие среде
Правильно выставить угол
Род-энды рассчитаны на максимальный угловой перекос — угловое отклонение между осью штока и осью пальца проушины, которое сферический подшипник компенсирует без контакта шаровой обоймы с краем корпуса. Типичные промышленные род-энды варьируются от ±5° у компактных усиленных конструкций до ±15° у лёгких типов.
Для конвейерных натяжителей необходимая компенсация зависит от геометрии рамы и ожидаемого прогиба. Короткие жёсткие конвейеры однопролётной конструкции могут видеть лишь 2–3° углового дрейфа за время службы. Длинные системы на стальных конструкциях, подверженных термическим перемещениям, или на подвижных/плавающих фундаментах легко достигают 8–10°. Практическое правило: выбирайте размер под ожидаемый угол перекоса с запасом минимум 30–40 % и не эксплуатируйте постоянно у номинального предела. Род-энд, работающий на 90–100 % номинального угла, изнашивается существенно быстрее, чем на 60–70 %.
Соответствие среде
Пыль и абразивы: герметичные самосмазывающиеся род-энды стабильно превосходят смазываемые конструкции в щебёночных, горнодобывающих и цементных конвейерных средах. Смазка притягивает мелкие частицы и делает их абразивными; каждый цикл досмазывания вдавливает часть частиц глубже в зону контакта. Полевой опыт карьеров обычно показывает 2–3-кратный ресурс между заменами у герметичных узлов против обслуживаемых смазываемых в той же среде.
Влага и коррозия: стандартные род-энды из углеродистой стали быстро корродируют во влажных средах и прибрежных зонах. Варианты по возрастанию стойкости: оцинкованный корпус, хромированный шар, корпус из нержавейки (304 или 316), полностью нержавеющий с шаром из нержавейки. Для портовых терминалов, переработки морепродуктов или химической обработки нержавеющая конструкция — правильная отправная точка, а не апгрейд.
Температура: стандартные композитные вкладыши PTFE рассчитаны от −50 °C до примерно +120 °C, но при устойчивых температурах выше 90 °C проверьте температурный рейтинг конкретной связующей смолы. У смазываемых узлов сталь/бронза стандартные литиевые смазки теряют эффективность выше 120 °C; высокотемпературные полиурейные или синтетические смазки расширяют рабочий диапазон до 150–180 °C. Ниже −20 °C вязкость стандартной смазки резко растёт — закладывайте низкотемпературную смазку при пусконаладке.
Зацепление резьбы и монтаж — где хорошие спецификации ломаются
Выбор подшипника может быть верным, а род-энд всё равно преждевременно выйдет из строя. Зацепление резьбы и детали монтажа объясняют больше ранних отказов, чем любая ошибка в спецификации подшипника.
Длина зацепления резьбы
Шток род-энда в натяжителе нуждается в достаточном зацеплении в ответной части, чтобы распределить нагрузку по адекватной площади контакта. Минимум — 1× номинального диаметра резьбы; 1,5× — более консервативная норма. Род-энд 25 мм с зацеплением 20 мм под нагрузкой тележки 30 кН работает на предельной длине контакта — при пусковых рывках срыв или задир резьбы становятся реальностью. Если корпус натяжителя имеет фиксированную глубину, дающую предельное зацепление, лучше взять род-энд с более широким корпусом (больше площади резьбы на единицу диаметра) или заложить в корпус резьбовую втулку, чем оставить 20 мм.
Усталость штока — другая сторона уравнения: зона у впадины резьбы, где шток встречается с буртом корпуса, — концентратор напряжений при сочетании растяжения и перекоса. Именно там начинается разрушение перегруженных или заниженных по размеру род-эндов. Достаточная длина зацепления снижает изгибающий момент в этой точке; выйти за минимум здесь — не перестраховка, а благоразумие.
Фиксация от проворачивания
Натяжные винты вибрируют. Незафиксированный род-энд будет проворачиваться — подтягивая или ослабляя натяжение, пока никто не видит. Стандартные шестигранные контргайки приемлемы на чистых, стабильных установках. Для уличных систем, сильно вибрирующих конвейеров или термических циклов надёжнее контргайки с нейлоновой вставкой (для умеренных температур) или цельнометаллические самоконтрящиеся. Среднепрочный фиксатор резьбы (Loctite 243 или аналог) на резьбе штока при сборке — практичный дополнительный слой для сильно вибрирующих сред.
Левая и правая резьба
У натяжителей с центральным винтом и двумя противоположными род-эндами — распространённая конфигурация для натяжителей на всю ширину конвейера — один род-энд требует левой резьбы. Тогда вращение центрального регулировочного винта двигает оба конца одновременно (один ввинчивается, другой вывинчивается), обеспечивая равномерное натяжение по ширине ленты. Заказ двух правых род-эндов для такого узла означает, что один будет откручиваться, пока другой затягивается. Закупочная мелочь, которая срывает пусконаладку всякий раз, когда её упускают, — а упустить легко, ведь род-энды с левой резьбой на складах встречаются куда реже стандартных правых.
В инженерном справочнике New Hampshire Ball Bearings по монтажу род-эндов подробно и полезно разобраны зацепление резьбы и распределение нагрузки в парных (back-to-back) конфигурациях.
Как выходят из строя род-энды в натяжителях
Отказы род-эндов конвейерных натяжителей следуют узнаваемым закономерностям. Знание того, какую закономерность искать, экономит время, которое иначе уходит на диагностику не того компонента.
Канавка износа на шаровой дорожке, в плоскости нагрузки: нормальный износ под постоянной нагрузкой. У правильно выбранного и обслуживаемого род-энда он развивается медленно, годами. Ускоренное развитие канавки обычно указывает на заниженный размер род-энда — проверьте, не выросли ли требования к натяжению ленты с момента первоначальной установки (новый продукт, повышенная производительность, больший уклон).
Канавка износа во вторичной плоскости: род-энд несёт нагрузку в направлении, в котором не должен — обычно из-за изношенных или заклинивших направляющих натяжной тележки. Тележка перекашивается в направляющих каналах, превращая чистое натяжение тележки в комбинированную нагрузку через род-энд. Замена род-энда без ремонта направляющих даёт тот же отказ в течение месяцев.
Коррозионное заедание: шар заклинивает в дорожке. Типично после длительного простоя во влажной среде — вода вытесняет масляную плёнку, продукты коррозии накапливаются между шаром и дорожкой, и при первом пуске заклинивший род-энд нагружается как жёсткое звено. Угловой перекос, который подшипник обычно компенсирует, теперь создаёт прямой изгибающий стресс в штоке. Следом идёт излом резьбы. Профилактика проста: правильный материал род-энда для среды и предпусковой осмотр после любого длительного простоя.
Задиры резьбы на штоке род-энда: недостаточное зацепление резьбы, отсутствие смазки на резьбе при сборке или слишком близкая твёрдость материалов штока род-энда и ответного корпуса (сталь по стали без разницы покрытий). Антизадирная паста на резьбе штока при монтаже предотвращает большинство отказов от задиров резьбы практически без дополнительных затрат.
Быстрая диагностика видов отказов
- Канавка износа в плоскости нагрузки → занижен размер; проверьте натяжение ленты и пересчитайте
- Канавка износа вне плоскости → проблема направляющих тележки; сначала отремонтируйте направляющие
- Коррозионное заедание → спецификация род-энда не соответствует среде; обновите материал/уплотнение
- Задиры резьбы → недостаточное зацепление или неправильный монтаж; антизадирная паста при следующей установке
Практический чек-лист выбора
Выбор род-энда для конвейерного натяжителя несложен, если задавать правильные вопросы в правильном порядке.
1. Чему равно T₂ (натяжение ведомой ветви)? Нагрузка натяжной тележки составляет примерно 2×T₂. Примените коэффициент запаса минимум 3×, чтобы получить требуемую статическую грузоподъёмность. Это ваш первичный фильтр.
2. Конфигурация с одним винтом или с двумя? Определяет, несёт ли один род-энд полную нагрузку тележки или она разделена между двумя.
3. Каков требуемый угол перекоса? Измерьте или рассчитайте максимальное ожидаемое угловое отклонение за срок службы конвейера, включая термические перемещения и осадку фундамента. Добавьте запас 30–40 %. Выбирайте соответственно.
4. Какова рабочая среда? Пыль, влага, химическое воздействие и диапазон температур определяют выбор материала. Не позволяйте цене быть единственным фильтром — отказы из-за среды наступают быстрее и стоят дороже, чем разница между стандартным и коррозионностойким род-эндом.
5. Каков реалистичный график обслуживания? Если регулярное досмазывание действительно осуществимо, сталь/бронза экономична. Если нет — платите надбавку за герметичную самосмазывающуюся конструкцию.
6. Левая или правая резьба — и какой стандарт резьбы? Сверьтесь с конструкцией узла натяжителя до заказа. Метрическая резьба (M) и дюймовая UNC/UNF не взаимозаменяемы.
7. Достаточно ли зацепление резьбы? Минимум 1× номинального диаметра, лучше 1,5×. Проверьте по глубине корпуса до размещения заказа.
В SYZ Rod Ends род-энды для конвейерных натяжителей доступны в исполнениях сталь/бронза, сталь/PTFE и нержавеющая сталь — с метрическими и дюймовыми стандартами резьбы, опциями левой резьбы и высокими рейтингами нагрузки для тяжёлого режима транспортировки насыпных грузов. Индивидуальные длины штоков для монтажа с увеличенным зацеплением и нестандартные диаметры отверстий — по запросу.
Род-энд — не самый заметный компонент системы натяжения. Но приведённые выше вопросы — заданные до заказа, а не после первого отказа — определяют, будет ли следующий межсервисный интервал измеряться годами или неделями.
