Если вы уже давно занимаетесь закупками или работой с род-эндами, вы наверняка встречали такие виды род-эндов (heim joint), как двухдетальные, трёхдетальные или с корпусом из пластмассы, полученной литьём под давлением. Звучит просто, не так ли? Но при более глубоком изучении не всегда ясно, чем они различаются — и какой тип когда применять.
Именно для этого написана данная статья. Мы отсекаем всё лишнее и даём практический разбор трёх самых распространённых видов род-эндов. Никакой воды и теоретических лекций — только то, что действительно важно для реальных применений.
Что такое двухдетальный род-энд (heim joint)?
Если вам когда-либо приходилось держать в руках род-энд, который выглядел просто как шар, запрессованный в металлический корпус, — скорее всего, это был двухдетальный род-энд. Это самая простая и самая экономичная конструкция на рынке, созданная прежде всего ради простоты.
Сферический шар
Корпус

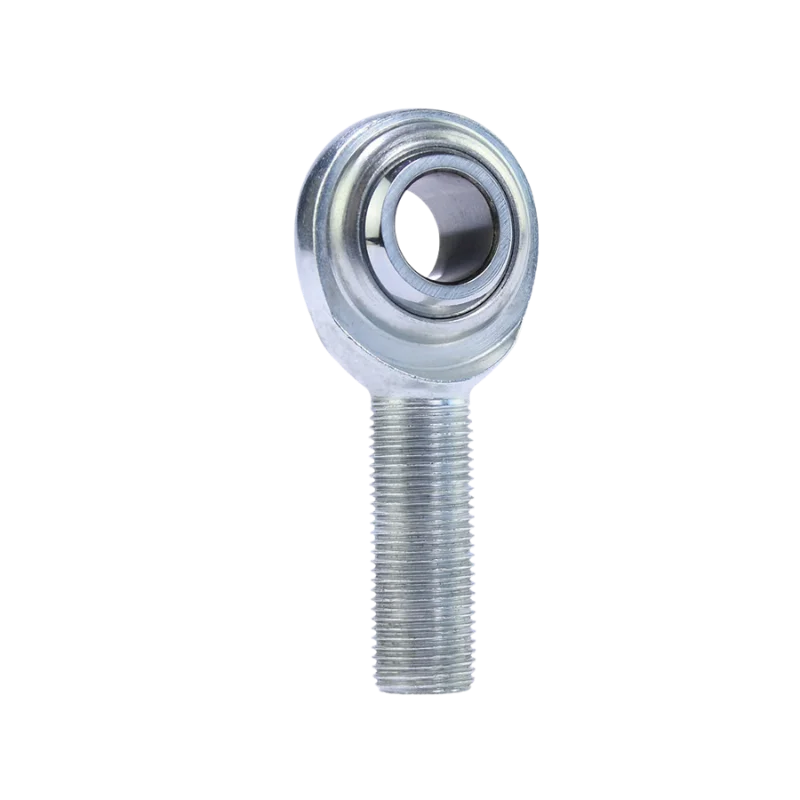

Как показано на изображении «Род-энд с наружной резьбой, двухдетальный» выше, двухдетальный род-энд состоит всего из двух компонентов:
- Сферический шар (обычно из подшипниковой стали 52100 или нержавеющей стали, с термообработкой и прецизионной шлифовкой)
- Корпус, который одновременно выполняет функцию дорожки качения (обычно из углеродистой стали, хром-молибденовой стали или нержавеющей стали, иногда с цинкованием)
Здесь нет отдельного вкладыша или внутренней дорожки качения. Шар располагается непосредственно в обработанной на станке сферической полости корпуса. Эта простота — одновременно и его сила, и его ограничение.
С точки зрения инженерной конструкции двухдетальные шарниры представляют собой то, что мы называем решением с контактом «металл по металлу», без промежуточного материала, снижающего трение или поглощающего удары. Это делает их более уязвимыми к износу при непрерывном движении, но придаёт им твёрдый, «отзывчивый» характер в статических или низкочастотных применениях.
- Экономичность при низких нагрузках — Идеальны, когда важнее объём, а не тонко настроенные характеристики.
- Малый вес и компактность — Меньше деталей, ниже масса, лёгкая интеграция в плотные компоновки.
- Простой монтаж — Не нужно заботиться об ориентации вкладыша или предварительном затяжном моменте.
- Терпимы к небольшому перекосу — По-прежнему допускают угловое движение в тяговых приводах управления.
- Нет износостойкого слоя — Контакт «металл по металлу» означает ускоренную деградацию при колебательном или высоконагруженном режиме.
- Не подходят для сильных ударов — Могут деформироваться или ослабнуть при тяжёлых или ударных нагрузках.
- Одноразовое решение — Восстановлению не подлежат. После износа требуется полная замена.
- Склонность к появлению люфта со временем — Особенно при использовании без пылезащиты в загрязнённых условиях.
Короче говоря, если вы проектируете узел для лёгких нагрузок и чистых условий и хотите сэкономить, двухдетальный род-энд — надёжный выбор. Просто помните о его пределах: не стоит ожидать от него стойкости к нагрузкам гоночной подвески или тяжёлым промышленным вибрациям.
Что такое трёхдетальный род-энд (heim joint)?
Когда задача становится серьёзной — вспомните автоспорт, внедорожную подвеску или тяжёлые промышленные перемещения — на сцену выходят трёхдетальные род-энды. Они спроектированы для прочности, долговечности и более плавной артикуляции под реальной нагрузкой.
Сферический шар
Корпус
Дорожка качения
Как показано на изображении «Трёхдетальный род-энд (heim joint) из анодированного в красный цвет алюминия» выше, в отличие от двухдетальной версии, трёхдетальный род-энд состоит из:
- Сферического шара, обычно из термообработанной прецизионно шлифованной подшипниковой стали 52100 или нержавеющей стали
- Внутренней дорожки качения (вкладыша), расположенной между шаром и корпусом
- Корпуса, как правило из легированной стали, нержавеющей или хром-молибденовой стали — часто с цинкованием или покрытием чёрным оксидом
Материал дорожки качения может различаться: это может быть PTFE для самосмазывания (почему в род-эндах так часто применяют PTFE, рассказано здесь), бронза (для удержания масла) или полиамид (нейлон), полученный литьём под давлением (для меньшего трения и шума). Этот средний слой служит одновременно распределителем нагрузки и барьером против износа — обеспечивая гораздо большую долговечность, чем конструкция прямого контакта двухдетального шарнира
Кроме того, такие шарниры часто подвергаются предварительной нагрузке для соблюдения жёстких допусков, а некоторые даже позволяют регулировать момент затяжки при сборке.
- Высокая грузоподъёмность — рассчитаны на серьёзные осевые и радиальные усилия
- Долговечность — лучшая износостойкость, особенно с дорожками из PTFE или бронзы
- Плавная артикуляция — идеальна для частых или высокоскоростных движений
- Возможность регулировки — в некоторых конструкциях доступны преднатяг и управление моментом
- Более высокая стоимость — больше деталей, больше механообработки, материалы более высокого класса
- Несколько тяжелее — дополнительные слои материала увеличивают массу
- Избыточны для лёгких режимов — могут оказаться лишними, если высокие характеристики не требуются
Поэтому, если вам нужны характеристики «на долгую дистанцию» — особенно в системах, которые изгибаются, поворачиваются или передают вибрации, — выбор очевиден: трёхдетальные род-энды. Они созданы, чтобы выдерживать удары, не разваливаясь, и именно поэтому остаются первым выбором для подвесок, гоночной техники и промышленного оборудования.
Что такое род-энд с литьём под давлением (injection-molded)?
Если вы работаете над конструкциями, где плавность хода, гашение вибраций и экономическая эффективность важнее грубой силы, вы наверняка сталкивались с род-эндами литьёвого типа. Такие шарниры часто остаются в тени, но широко применяются в автоматизированном оборудовании, лёгких тяговых системах и даже в OEM-конфигурациях, где решает соотношение цены и характеристик.
Сферический шар
Корпус
Дорожка качения

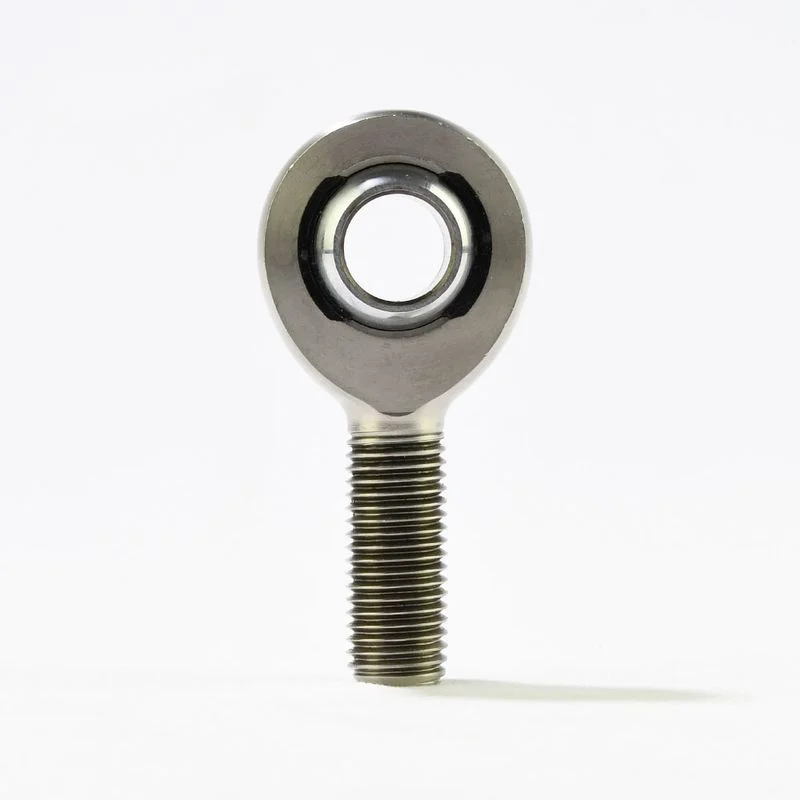

Как показано на изображении «Трёхдетальный род-энд (heim joint) из анодированного в красный цвет алюминия» выше, конструктивно род-энд литьёвого типа также следует трёхчастной схеме:
- Сферический шар, обычно стальной или нержавеющий, как и у других типов род-эндов
- Вкладыш или дорожка качения из инжекционного полимера, как правило армированного полиамида (нейлона) с PTFE.
- Корпус, конструктивно схожий с трёхдетальным род-эндом (heim joint).
Так что да — технически это разновидность трёхдетального род-эндa. Однако из-за способа изготовления и сфер применения большинство инженеров выделяет его в отдельную категорию. Дело не столько во взаимозаменяемых вкладышах, сколько в автоматизированном процессе литья под давлением, который формирует посадку без зазора и отличное гашение вибраций.
- Гашение вибраций — Инжекционный вкладыш поглощает вибрации и дорожный шум, что идеально для автомобильной подвески.
- Посадка без зазора — Процесс литья создаёт плотное уплотнение, естественным образом противостоящее проникновению грязи и влаги.
- Не требуют обслуживания — Современные полимерные вкладыши (например, PTFE/полиамид) самосмазывающиеся и не требуют смазки.
- Экономическая эффективность — Автоматизированное литьё под давлением заметно снижает себестоимость при крупных заказах.
- Ограничения по температуре — Полимерный вкладыш не выдерживает экстремального нагрева, который переносит шарнир «металл по металлу».
- Деформация вкладыша — Под экстремальными нагрузками пластиковый вкладыш может сжиматься или деформироваться раньше цельной стальной дорожки.
- Невосстанавливаемые — Узел герметичен; после износа подлежит полной замене.
- Чувствительность к химии — Материал вкладыша может реагировать на некоторые агрессивные промышленные растворители.
Короче говоря, род-энды литьёвого типа — разумное решение, когда вы не работаете на пределе, но всё же хотите чистой артикуляции, низкого трения и недорогого масштабирования. И хотя они разделяют базовую архитектуру трёхдетальных конструкций, уникальные материалы, технология формования и профиль характеристик оправдывают выделение их в отдельную категорию.
Подробное сравнение: конструкция, характеристики, производство
Конструкция
На первый взгляд все виды род-эндов могут выглядеть похоже — но их внутреннее устройство рассказывает совсем другую историю.
| Тип | Базовая конструкция | Вкладыш/дорожка качения | Корпус |
|---|---|---|---|
| Двухдетальный | Шар + корпус | Отсутствует | Металлический корпус выполняет роль дорожки |
| Трёхдетальный | Шар + дорожка + корпус | PTFE, бронза или полиамид | Хром-молибденовая сталь, углеродистая сталь, нержавеющая сталь, алюминий |
| Литьё под давлением | Шар + инжекционная дорожка + корпус | Армированный полиамид с PTFE | Хром-молибденовая сталь, углеродистая сталь, нержавеющая сталь, алюминий |
- Начнём с того, что двухдетальные шарниры — самые простые: просто шар, запрессованный непосредственно в металлический корпус.
- Для сравнения: трёхдетальные шарниры вставляют между шаром и корпусом отдельный вкладыш (дорожку качения), улучшая движение и срок службы.
- Литьёвые шарниры следуют той же схеме, но вкладыш формируется из формуемого материала.
Так что да, литьёвая версия технически является трёхдетальной — но из-за принципиально иного изготовления большинство инженеров относит её к отдельному классу.
Характеристики
Когда речь заходит о характеристиках, различия выходят далеко за пределы конструкции.
| Тип | Грузоподъёмность | Трение | Срок службы | Шум/Вибрация |
|---|---|---|---|---|
| Двухдетальный | Низкая и средняя | Высокое (металл по металлу) | Короче | От умеренного до высокого |
| Трёхдетальный | От средней до высокой | Низкое (с вкладышем) | Длинный | Меньше шума |
| Литьё под давлением | Низкая и средняя | Низкое | Умеренный | Тихий, но менее стабильный под нагрузкой |
- Двухдетальные шарниры отлично подходят для статичных или малоподвижных схем, но трение и износ нарастают быстро.
- Напротив, трёхдетальные конструкции раскрываются под нагрузкой — они самые долговечные и стабильные при высокочастотной артикуляции.
- Для менее нагруженных движений литьёвые варианты неплохо справляются с артикуляцией, но они не созданы для работы с сильными ударами.
Нужны тихое, плавное и чистое движение — берите литьёвой вариант. Нужны прочность и ресурс — берите трёхдетальный.
Производство
Понимание того, как изготавливается каждый вид род-эндов, объясняет их цену, характеристики и ограничения.
| Тип | Метод изготовления | Стоимость | Возможности кастомизации |
|---|---|---|---|
| Двухдетальный | Механообработка + осадка (обжим) | Низкая | Низкая |
| Трёхдетальный | Прецизионная обработка + установка дорожки качения | От средней до высокой | Высокая |
| Литьё под давлением | Полимер, впрыскиваемый в металлический корпус | Низкая (массовое производство) | Средняя (зависит от оснастки) |
- Если говорить просто, двухдетальные шарниры дёшевы и легко производятся в больших количествах, но им не хватает гибкости конструкции.
- Для сравнения, трёхдетальные шарниры требуют больше времени и точности, но вы получаете полный контроль над преднатягом, материалом вкладыша и посадкой.
- В результате, литьёвые шарниры выигрывают по стоимости за штуку—особенно при масштабировании производства, — однако оснастка требует более крупных первоначальных вложений.
Как выбирать вид род-энда (heim joint) для разных применений?
Внедорожная техника и мотоциклы
Внедорожные конструкции сталкиваются с жёсткой артикуляцией, внезапными ударами и грязью. Тяги подвески и рычаги управления здесь безоговорочно требуют трёхдетальных род-эндов, в идеале с вкладышами из PTFE или даже герметизированных. Избегайте всего пластикового или без вкладыша — песок и вибрация уничтожат их в кратчайший срок.
Автомобили и автоспорт
Для гоночных шасси, рулевых тяг и стабилизаторов ключевое значение имеют точность и минимальный люфт. Используйте преднатянутые трёхдетальные род-энды с высокопрочными корпусами из хром-молибденовой стали. На некритичных участках (например, кронштейнах тросов) могут сгодиться двухдетальные шарниры — но никогда в высокоскоростных силовых трактах.
Сельскохозяйственная техника
Род-энды в сельскохозяйственных применениях сталкиваются с грязью, вибрацией и нерегулярным обслуживанием. Для подвижных или поворотных рычагов используйте трёхдетальные шарниры, в идеале с пресс-маслёнками или бронзовыми дорожками. Двухдетальные род-энды допустимы в тягах дросселя или регулировочных тягах, но не в силовых поворотных узлах.
Промышленная автоматизация
Автоматизация дарит рычагам и приспособлениям серьёзные преимущества в виде литьёвых род-эндов: тихий ход, плавность и коррозионная стойкость. Но для высокоцикловых осей и там, где важен точный преднатяг, трёхдетальные род-энды с дорожками из PTFE обеспечивают лучшую повторяемость и стабильность во времени.
Тяжёлая техника
Вспомните экскаваторы и краны: высокие ударные нагрузки, частая артикуляция и суровые условия. Трёхдетальные род-энды с дорожками «металл по металлу» (медь или PTFE) держатся лучше всего. Двухдетальные род-энды будут деформироваться и ослабевать от повторяющихся ударных сил — здесь их избегайте.
Аэрокосмическая отрасль
В аэрокосмических применениях важен вес, но важна и точность. Здесь доминируют трёхдетальные род-энды с лёгкими корпусами и дорожками из PTFE. В ненагруженных зонах могут быть допустимы литьёвые версии и даже композитные род-энды, но всегда сверяйтесь со стандартами спецификаций.
Робототехника и прецизионное оборудование
В робототехнике высокочастотная малонагруженная артикуляция — вот где блестят литьёвые род-энды. Тихий ход и малый вес подходят для захватов, карданов подвесов датчиков и натяжителей. Когда критична повторяемость движения, выбирайте трёхдетальные род-энды с низким трением.
Морская и офшорная техника
В морской среде главный враг — солёная вода. Используйте трёхдетальные шарниры из нержавеющей стали с герметичными или самосмазывающимися вкладышами. Избегайте двухдетальных шарниров из углеродистой стали — они быстро заклинят или заржавеют. В ненесущих соединениях хорошо работают литьёвые род-энды с УФ-стойкими пластиками.
Горнодобыча и энергетика
Ожидайте абразивной пыли, тяжёлых пиковых нагрузок и минимальных окон обслуживания. Выбирайте трёхдетальные род-энды с усиленными дорожками качения, маслёнками и защитными покрытиями. Условия добычи и энергетики перемалывают пластиковые шарниры — литьёвые типы здесь не подходят.
Другие способы классификации род-эндов (heim joint)
Хотя категории «два детали», «три детали» и «литьё под давлением» покрывают большинство сценариев, реальная инженерная практика нередко требует более специфических свойств. В зависимости от применения вам могут быть важны ремонтопригодность, коррозионная стойкость, грузоподъёмность под углом или экономия веса.
Вот ещё девять способов классификации род-эндов — каждый со своими преимуществами при правильном применении.
| Тип | Конструкция и материалы | Ключевые особенности | Типичные применения |
|---|---|---|---|
| Однодетальный (цельный род-энд) | Шар и корпус изготавливаются механообработкой или ковкой как единое целое | Исключительная прочность, отсутствие швов, высокая жёсткость | Аэрокосмос, военная техника, ударобезопасные механизмы |
| Четырёхдетальный | Шар + 2 дорожки + корпус | Лучше распределяет нагрузку, лучше переносит сильные удары | Промышленные рычаги, шарниры горной техники |
| Самосмазывающийся | Трёхдетальный с дорожкой из PTFE или пропитанной маслом | Без обслуживания, плавный ход | Робототехника, пищевая промышленность |
| Радиально-упорный (угловой контакт) | Смещённая дорожка или шар для восприятия угловых нагрузок | Воспринимает и радиальные, и осевые нагрузки | Рулевые валы, поворотные опоры подвески |
| Ремонтопригодный род-энд | Раздельные корпус, сферический шар, втулки, шайба и стопорное кольцо. | Полностью обслуживаемый и кастомизируемый; заменяются изношенные детали, а не весь шарнир; увеличенный ресурс. | Внедорожные гонки, высокопроизводительные подвески, тяжёлые рулевые тяги |
| Род-энд с шарикоподшипником | Шар с внутренним прецизионным подшипником | Высокоскоростное вращение, сверхплавный ход | Тяги дросселя, рычаги управления в автоспорте |
| Герметизированный род-энд (heim joint) | Стандартный шарнир со встроенной пылевлагозащитой | Защита от грязи и воды, увеличенный срок службы | Внедорожная техника, морские применения |
| Род-энд со смазочными каналами | Корпус с маслёнкой и каналом для смазки | Подходит для загрязнённых/тяжёлых условий | Сельское хозяйство, строительство, горнодобыча |
| Металл по металлу | Шар и дорожка металлические, без вкладыша | Максимальная жёсткость, меньше люфта, возможна подтяжка | Гонки, поворотные рычаги с высокой нагрузкой |
| Сварной род-энд (heim joint) | Корпус с подготовленной под сварку базой, без резьбы | Приваривается непосредственно к конструкции | Нестандартные конструкции, кронштейны подвески |
| Композитный род-энд (heim joint) | Из углеволокна или высокопрочного полимера | Лёгкий, коррозионностойкий | БПЛА, лёгкая робототехника, чистые помещения |
Выбор без ошибок: как подобрать идеальный вид род-энда
К этому моменту вы убедились, что не все виды род-эндов одинаковы. Независимо от того, выбираете ли вы базовый двухдетальный род-энд для тяги дросселя, мощный трёхдетальный шарнир для подвески или лёгкий литьёвой род-энд для роботизированной руки — у каждого типа своя чёткая роль.
В конечном счёте понимание конструкции, характеристик и соответствия применению — это не только цифры в спецификациях: речь о верном решении для вашей конкретной сборки. Так что в следующий раз, листая каталоги или общаясь с поставщиком, вы будете точно знать, на что смотреть — и почему это важно.
Если вы всё ещё не уверены, какие виды род-эндов подходят для ваших задач, обращайтесь — не раздумывайте. Правильный шарнир не только повышает характеристики — он экономит время, деньги и массу нервов.
Выбор между двухдетальным, трёхдетальным или литьёвым исполнением — лишь один шаг. Полный процесс выбора род-эндов описан в нашем Руководстве покупателя для оптовиков.
