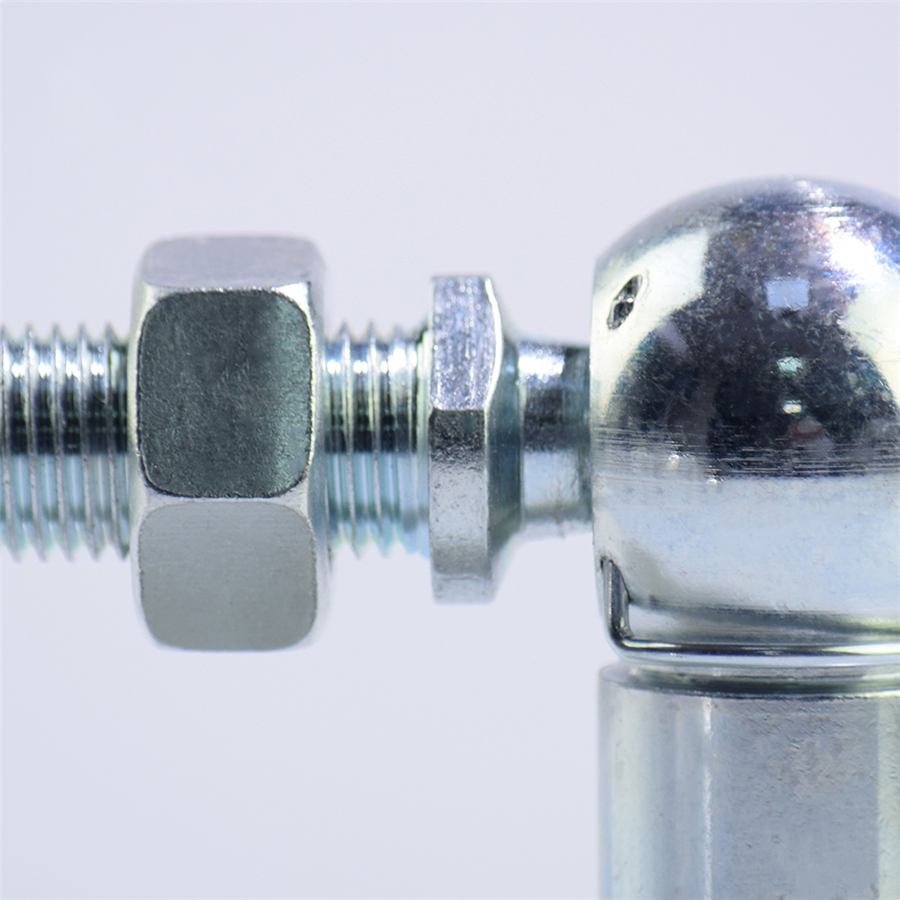

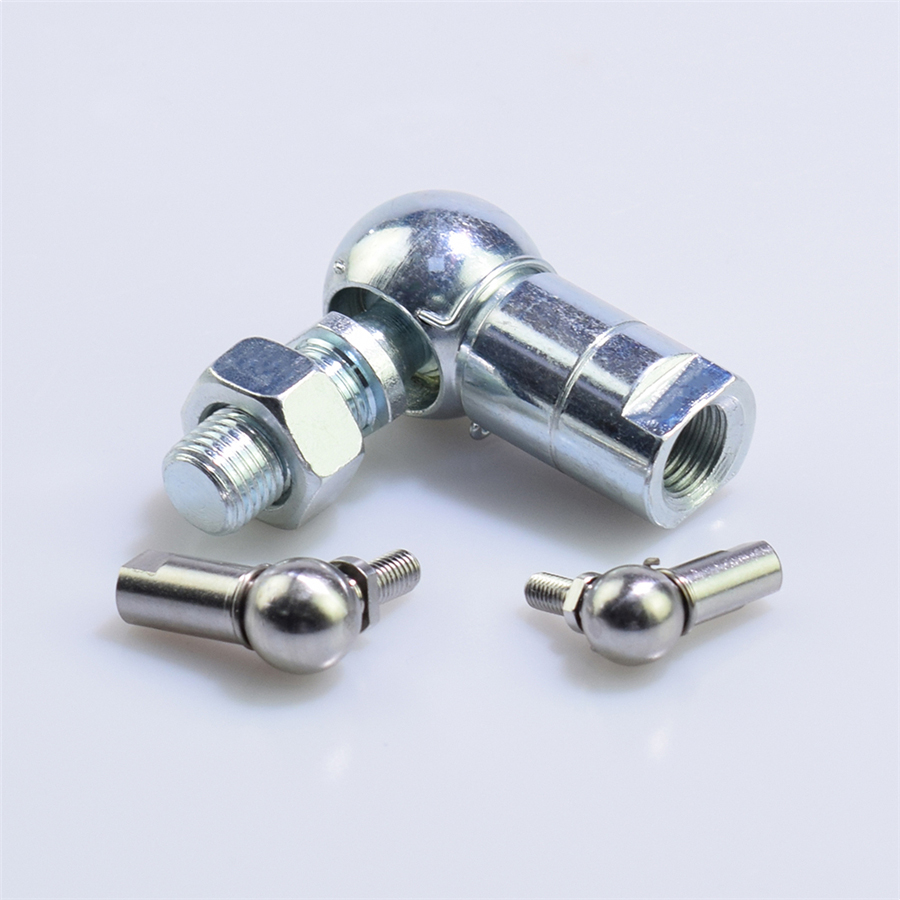

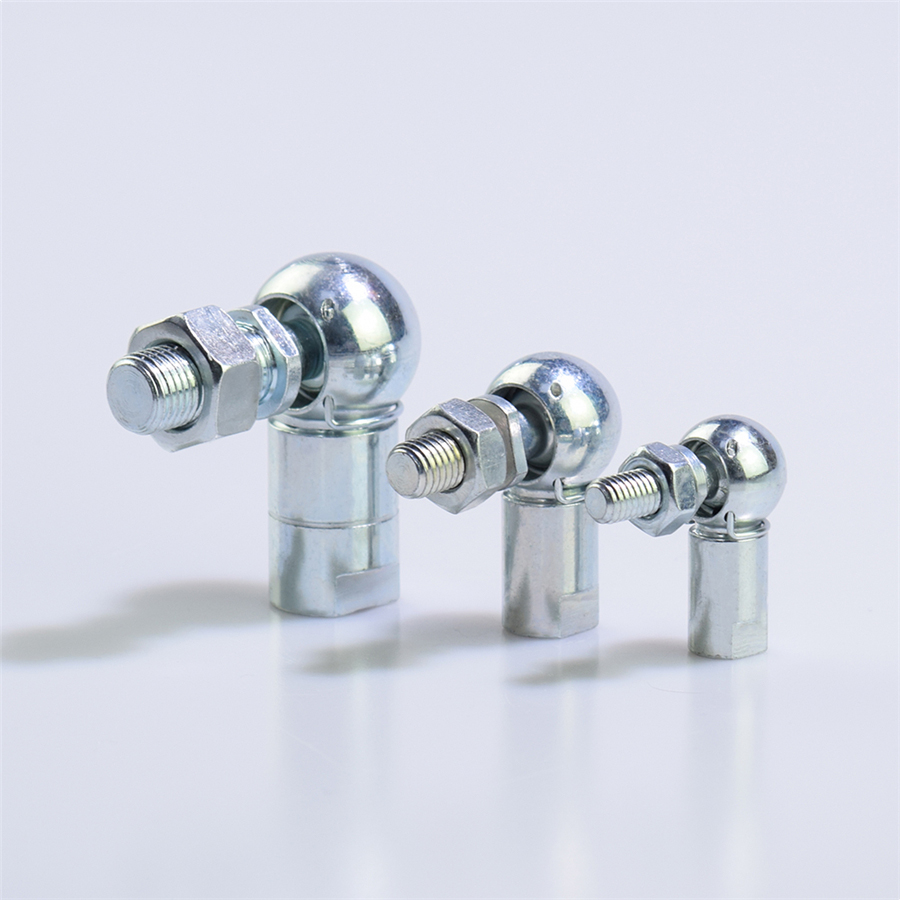

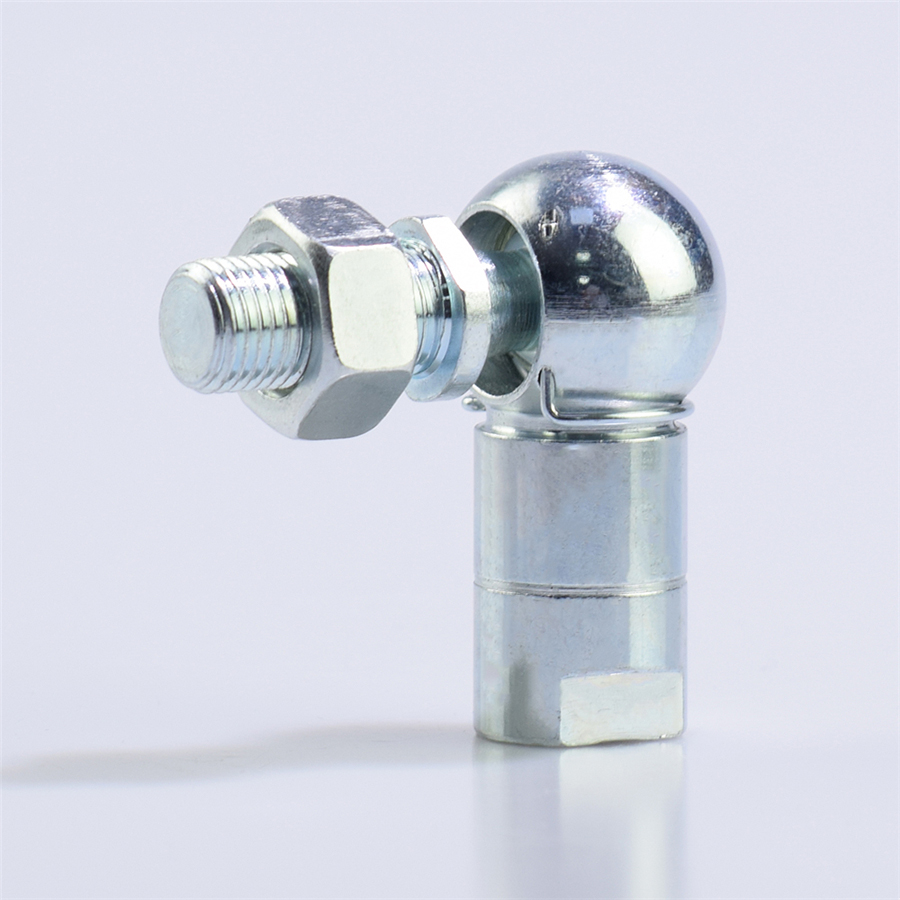

Тяга с резьбовым шаровым шарниром серии CS
Резьба: правая/левая
Стандартные размеры в дюймах: CSM5–CSM16
Доступны размеры в дюймах и метрической системе
Индивидуальные параметры: материал/размер
Особенности изделия:
Метрический размер, уплотнительная крышка O20
Шаровой палец: углеродистая сталь 1045
Зажим: пружинная сталь
Покрытие: Silver Zic Plated
| № ДЕТАЛИ | РЕЗЬБА | ДИАМЕТР ШАРА | M | C2 | C1 | D1 | D | A | MINICONE | МАССА (г) |
| CSM5 | M5 X 0.8 | 8 | M5 | 10.2 | 9 | 10.2 | 22 | 8 | 36° | 15.2 |
| CSM6 | M6 X 1.0 | 10 | M6 | 12.5 | 11 | 11.5 | 25 | 10 | 36° | 25.2 |
| CSM8 | M8 X 1.25 | 13 | M8 | 16.5 | 13 | 14 | 30 | 13 | 36° | 53.1 |
| CSM10 | M10 X 1.5 | 16 | M10 | 20 | 16 | 15.5 | 35 | 16 | 36° | 103.8 |
| CSM12 | M12 X 1.7 | 16 | M12 | 20 | 16 | 15.5 | 35 | 16 | 36° | 105 |
| CSM14 | M14 X 1.50 | 19 | M14X1.5 | 28 | 20 | 21.5 | 45 | 22 | 36° | 200 |
| CSM14F | M14 X 2.0 | 19 | M14 | 28 | 20 | 21.5 | 45 | 22 | 36° | 220 |
| CSM16 | M16 X 2.0 | 19 | M16 | 28 | 20 | 21.5 | 45 | 22 | 36° | 250 |
Процесс изготовления на заказ: выберите аналогичное изделие — подтвердите минимальный заказ — отправьте запрос — пришлите чертежи или образцы — начните индивидуальную доработку
Выберите изделие (если его нет на сайте, выберите аналог) — подтвердите, что нужное количество соответствует минимальному заказу — отправьте запрос с чертежами или образцами — мы свяжемся с вами для уточнения деталей — передадим данные на производство и начнем изготовление по индивидуальным требованиям
Сертификаты на материал проверяются до начала обработки и сборки.
Критические размеры проверяются по чертежу или требованиям к образцу.
Визуальный контроль подтверждает качество отделки, удаление заусенцев и чистоту сборки.
Протоколы контроля и прослеживаемость производства предоставляются по запросу.
Сообщите количество, сроки поставки, ссылку на чертёж или особые требования. Мы отвечаем в течение 24 часов.
