We are a Professional Manufacturer and Accept Special Request.
Таблица размеров:

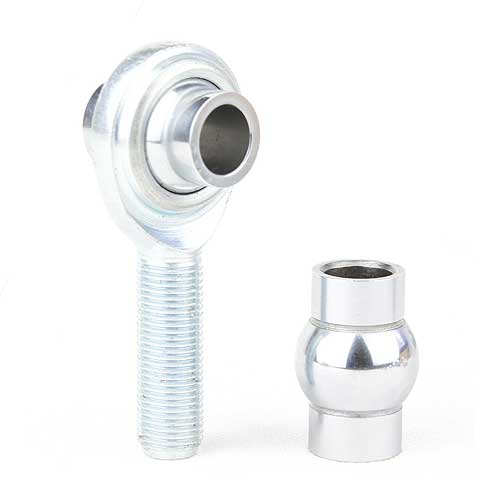

| НАКОНЕЧНИК PCYM-T ПРАВАЯ ЛЕВАЯ № ДЕТАЛИ № ДЕТАЛИ |
B ДИАМ. +0.0025 -0.0005 | D ДИАМ. +0.010 -0.010 | W ШИРИНА +0.005 -0.005 | T СПРАВ.
|
AM ДЛИНА +0.015 -0.015 | N РЕЗЬБА UNF 3A | CM ДЛИНА +0.062 -0.031 | a° УГОЛ ПЕРЕКОСА СПРАВ. | СТАТИЧЕСКАЯ РАДИАЛЬНАЯ НАГРУЗКА | ПРИБЛИЗИТЕЛЬНЫЙ ВЕС (ФУНТЫ) | |
| PCYMR6T | PCYML6T | 0.3750 | 1.125 | 0.875 | — | 2.125 | 3/8-24 | 1.375 | 55 | 11,050 | 0.14 |
| PCYMR7T | PCYML7T | 0.4375 | 1.312 | 1.000 | — | 2.438 | 7/16-20 | 1.500 | 58 | 14,449 | 0.22 |
| PCYMR8T | PCYML8T | 0.5000 | 1.500 | 1.250 | — | 2.625 | 1/2-20 | 1.625 | 65 | 16,240 | 0.33 |
| PCYMR8-10T | PCYML8-10T | 0.5000 | 1.750 | 1.250 | — | 2.875 | 5/8-18 | 1.750 | 65 | 24,158 | 0.44 |
| PCYMR10T | PCYML10T | 0.6250 | 1.750 | 1.375 | — | 2.875 | 5/8-18 | 1.750 | 64 | 21,219 | 0.51 |
| PCYMR10-12T | PCYML10-12T | 0.6250 | 2.000 | 1.375 | — | 3.375 | 3/4-16 | 2.000 | 64 | 30,290 | 0.68 |
| PCYMR12T | PCYML12T | 0.7500 | 2.000 | 1.500 | — | 3.375 | 3/4-16 | 2.000 | 61 | 29,127 | 0.79 |
Сертификаты на материал проверяются до начала обработки и сборки.
Критические размеры проверяются по чертежу или требованиям к образцу.
Визуальный контроль подтверждает качество отделки, удаление заусенцев и чистоту сборки.
Протоколы контроля и прослеживаемость производства предоставляются по запросу.
Сообщите количество, сроки поставки, ссылку на чертёж или особые требования. Мы отвечаем в течение 24 часов.
