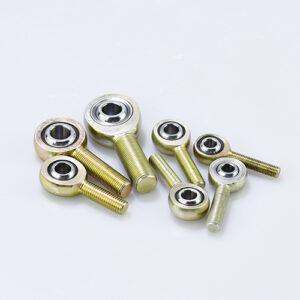

Сведения о метрических наконечниках Heim JMX-M/JFX-M
Прецизионное исполнение из термообработанной хромомолибденовой стали, 3 шт.; PTFE-футеровка опционально
Резьба: наружная/внутренняя, правая/левая
Стандартные размеры: наружная резьба JMXR5M-JMXR30M/внутренняя JFXR5M-JFXR30M
Доступны размеры в дюймах и метрической системе
Индивидуальные параметры: материал/размер/конфигурация шпильки/полировка
| ШАР | RACE | BODY | |||||||||
| Подшипниковая сталь 52100 | ЛЕГИРОВАННАЯ СТАЛЬ | ЛЕГИРОВАННАЯ СТАЛЬ | |||||||||
| ПРЕЦИЗИОННАЯ ШЛИФОВКА | ТЕРМООБРАБОТАННЫЙ | ТЕРМООБРАБОТАННЫЙ | |||||||||
| ТЕРМООБРАБОТАННЫЙ | УСТОЙЧИВОСТЬ К КОРРОЗИИ | СЕРЕБРИСТОЕ ЦИНКОВОЕ ПОКРЫТИЕ | |||||||||
| ТВЕРДОЕ ХРОМИРОВАНИЕ | ПО ЗАКАЗУ С ПОКРЫТИЕМ ИЗ PTFE | ||||||||||
| НАКОНЕЧНИК JMX-M | B | D | W | T | ШАР | AM | N | CM | E | F | a° | СТАТИЧЕСКАЯ | ПРИБЛ. | |
| ПРАВАЯ | ЛЕВАЯ | ДИАМ. | ДИАМ. | ШИРИНА | ШИРИНА | ДИАМ. | ДЛИНА | РЕЗЬБА | ДЛИНА | ДИАМ. | FLAT | ПЕРЕКОС | РАДИАЛЬНАЯ | МАССА |
| РЕЗЬБА | РЕЗЬБА | +0.0015 | +0.38 | +0.12 | +0.13 | Справ. | +0.4 | UNF | +1.00 | +0.25 | +0.25 | УГОЛ | НАГРУЗКА | (ГРАММЫ) |
| № ДЕТАЛИ | № ДЕТАЛИ | -0.0005 | -0.38 | -0.012 | -0.13 | -0.4 | 3A | -1.00 | -0.25 | -0.25 | Справ. | (ФУНТЫ) | ||
| JMXR6M | JMXL6M | 6 | 19 | 9 | 7.00 | 12.70 | 36 | M6 X 1.0 | 22 | — | — | 13 | 17,725 | 18 |
| JMXR8M | JMXL8M | 8 | 22 | 12 | 8.75 | 15.88 | 42 | M8 X 1.25 | 25 | — | — | 18 | 33,137 | 31 |
| JMXR10M | JMXL10M | 10 | 27 | 14 | 10.50 | 19.05 | 48 | M10 X 1.5 | 29 | — | — | 17 | 50,225 | 68 |
| JMXR12M | JMXL12M | 12 | 30 | 16 | 12.00 | 22.23 | 54 | M12X1.75 | 33 | — | — | 17 | 44,487 | 78 |
| JMXR14M | JMXL14M | 14 | 35 | 19 | 13.50 | 25.40 | 60 | M14 X 2.0 | 36 | — | — | 21 | 71,745 | 118 |
| JMXR16M | JMXL16M | 16 | 38 | 21 | 14.25 | 28.58 | 66 | M16 X 2.0 | 40 | — | — | 23 | 76,290 | 173 |
| НАКОНЕЧНИК JFX-M | B | D | W | T | ШАР | AF | N | CF | E | F | a° | СТАТИЧЕСКАЯ | ПРИБЛ. | |
| JFXR6M | JFXL6M | 6 | 19 | 9 | 7.00 | 12.70 | 30 | M6 X 1.0 | 14 | 13 | 11 | 13 | 25,785 | 25 |
| JFXR8M | JFXL8M | 8 | 22 | 12 | 8.75 | 15.88 | 36 | M8 X 1.25 | 17 | 16 | 14 | 18 | 33,215 | 40 |
| JFXR10M | JFXL10M | 10 | 27 | 14 | 10.50 | 19.05 | 43 | M10 X 1.5 | 21 | 19 | 17 | 17 | 50,230 | 80 |
| JFXR12M | JFXL12M | 12 | 30 | 16 | 12.00 | 22.23 | 54 | M12X1.75 | 24 | 22 | 19 | 17 | 44,490 | 95 |
| JFXR14M | JFXL14M | 14 | 35 | 19 | 13.50 | 25.40 | 57 | M14 X 2.0 | 27 | 25 | 22 | 21 | 71,745 | 160 |
| JFXR16M | JFXL16M | 16 | 38 | 21 | 14.25 | 28.58 | 64 | M16 X 2.0 | 33 | 27 | 22 | 23 | 76,295 | 215 |
Процесс изготовления на заказ: выберите аналогичное изделие — подтвердите минимальный заказ — отправьте запрос — пришлите чертежи или образцы — начните индивидуальную доработку
Выберите изделие (если его нет на сайте, выберите аналог) — подтвердите, что нужное количество соответствует минимальному заказу — отправьте запрос с чертежами или образцами — мы свяжемся с вами для уточнения деталей — передадим данные на производство и начнем изготовление по индивидуальным требованиям
Сертификаты на материал проверяются до начала обработки и сборки.
Критические размеры проверяются по чертежу или требованиям к образцу.
Визуальный контроль подтверждает качество отделки, удаление заусенцев и чистоту сборки.
Протоколы контроля и прослеживаемость производства предоставляются по запросу.
