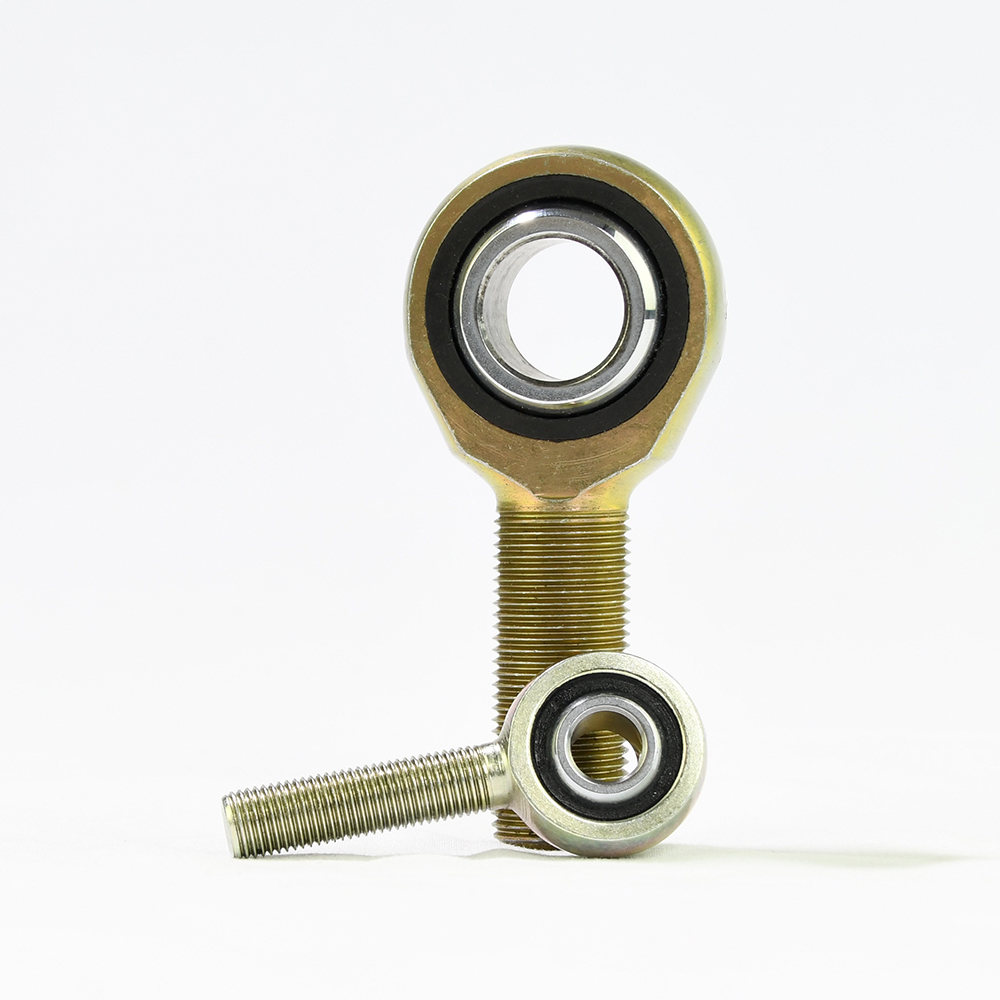

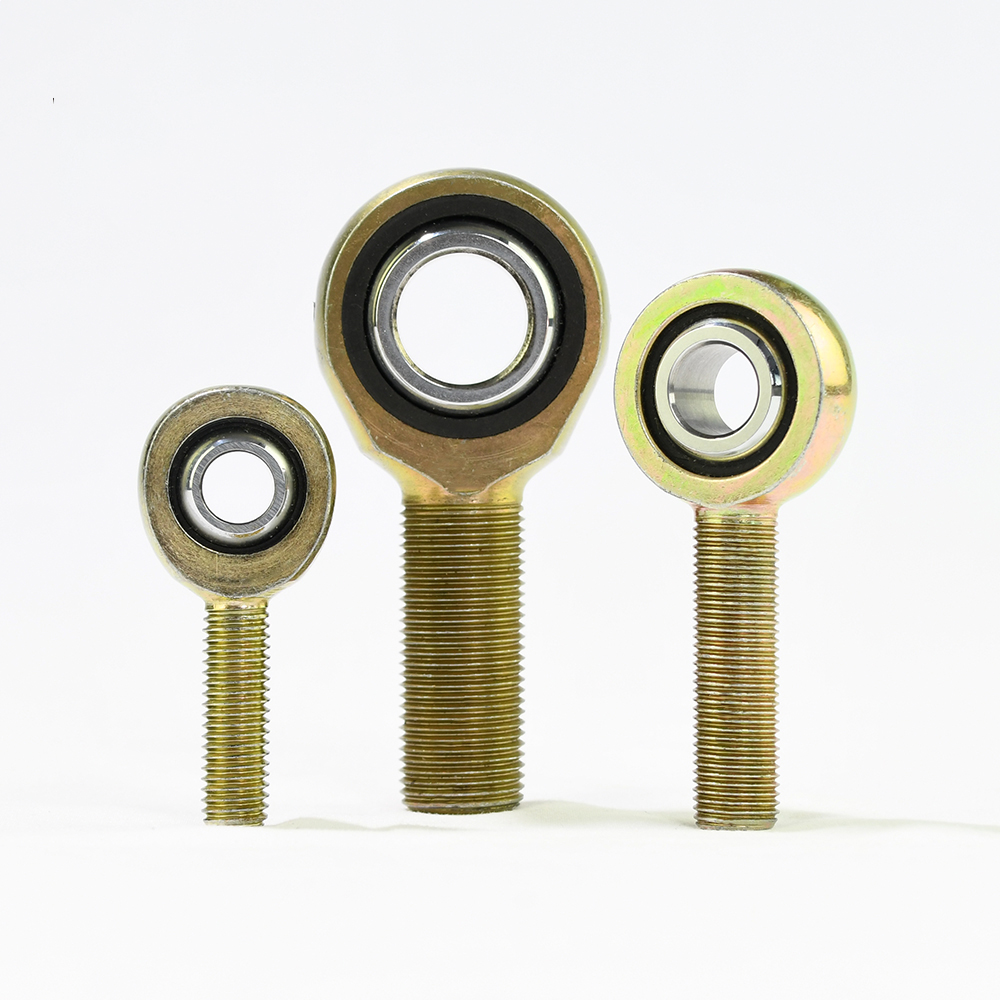

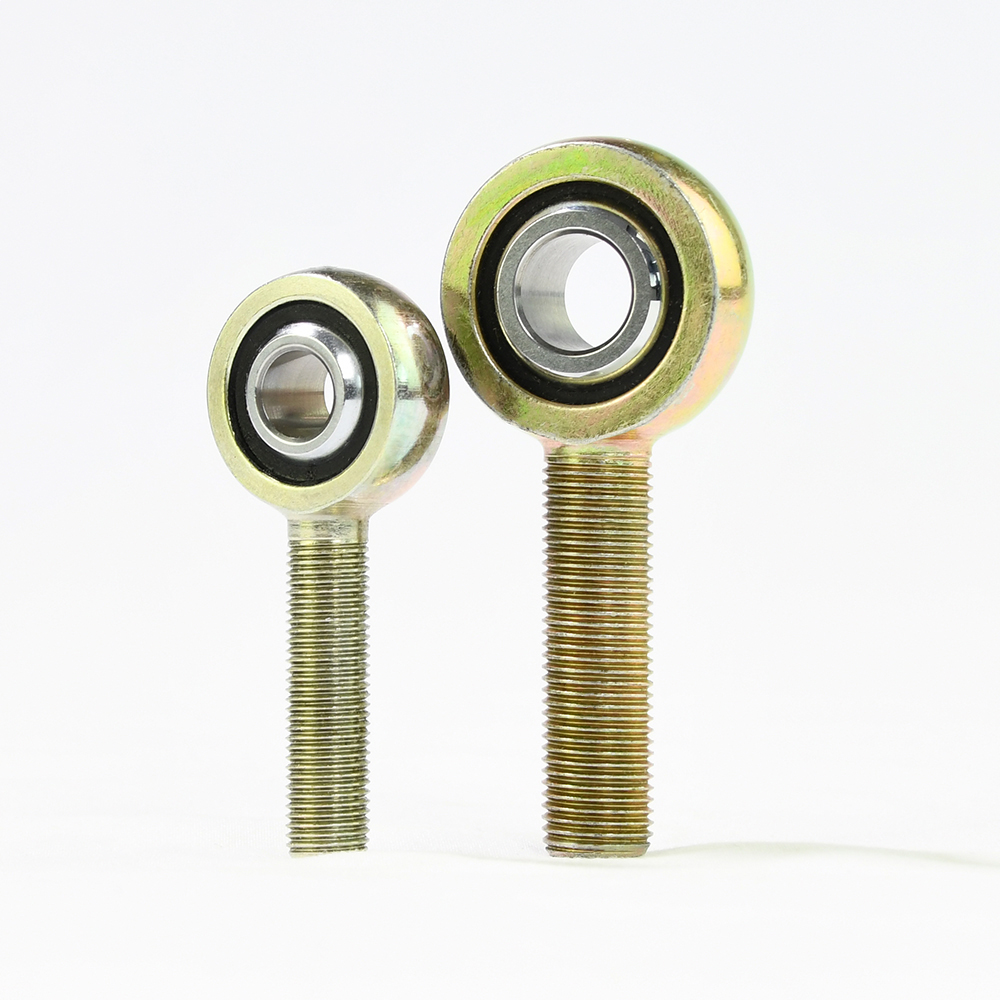

Сведения о метрических наконечниках тяг MPM/MPF
| ШАР | RACE | BODY | |||||
| Подшипниковая сталь 52100 | INJECTION | УГЛЕРОДИСТАЯ СТАЛЬ | |||||
| ПРЕЦИЗИОННАЯ ШЛИФОВКА | MOLDED | ЖЕЛТОЕ ЦИНКОВОЕ ПОКРЫТИЕ | |||||
| ТЕРМООБРАБОТАННЫЙ | REINFORCED | ||||||
| ТВЕРДОЕ ХРОМИРОВАНИЕ | НЕЙЛОН С PTFE | ||||||
Тип: наружная/внутренняя резьба
Резьба: правая/левая
Стандартные размеры: наружная резьба MPMR5-MPMR20 / внутренняя резьба MPFR5-MPFR20
Доступны размеры в дюймах и метрической системе
Индивидуальные параметры: материал/размер/конфигурация шпилек
Таблица размеров метрических наконечников тяг MPM/MPF
Размеры в мм
| НАКОНЕЧНИК MPM | B | D | W | T | ШАР | AM/AF | N | CM/CF | a° | СТАТИЧЕСКАЯ | ПРИБЛ. | |
| ПРАВАЯ | ЛЕВАЯ | ДИАМ. | ДИАМ. | ШИРИНА | ШИРИНА | ДИАМ. | ДЛИНА | РЕЗЬБА | ДЛИНА | ПЕРЕКОС | РАДИАЛЬНАЯ | МАССА |
| РЕЗЬБА | РЕЗЬБА | 0.065 | 0.038 | 0.12 | Справ. | Справ. | 0.4 | METRIC | 1 | УГОЛ | НАГРУЗКА | (ГРАММЫ) |
| № ДЕТАЛИ | № ДЕТАЛИ | -0.012 | -0.038 | -0.12 | -0.4 | MALE | -1 | Справ. | NEWTONS | |||
| MPMR-5M | MPML-5M | 5 | 18 | 8 | 6.00 | 11.10 | 33 | M5 X0.8 | 20 | 13 | 5,000 | 17 |
| MPMR-6M | MPML-6M | 6 | 20 | 9 | 6.75 | 12.70 | 36 | M6 X 1.0 | 22 | 13 | 7,000 | 25 |
| MPMR-8M | MPML-8M | 8 | 24 | 12 | 9.00 | 15.90 | 42 | M8 X 1.25 | 25 | 13 | 9,500 | 43 |
| MPMR-10M | MPML-10M | 10 | 28 | 14 | 10.50 | 19.10 | 48 | M10 X 1.5 | 29 | 13 | 14,500 | 73 |
| MPMR-12M | MPML-12M | 12 | 32 | 16 | 12.00 | 22.20 | 54 | M12 X 1.75 | 33 | 13 | 19,000 | 110 |
| MPMR-14M | MPML-14M | 14 | 36 | 19 | 13.50 | 25.40 | 60 | M14 X 2.0 | 36 | 15 | 20,500 | 160 |
| MPMR-16M | MPML-16M | 16 | 42 | 21 | 15.00 | 28.60 | 66 | M16 X 2.0 | 40 | 15 | 21,500 | 210 |
| MPMR-20M | MPML-20M | 20 | 50 | 25 | 18.00 | 34.90 | 78 | M20 X 1.5 | 47 | 15 | 36,000 | 380 |
| НАКОНЕЧНИК MPF | B | D | W | T | ШАР | AM/AF | N | CM/CF | a° | СТАТИЧЕСКАЯ | ПРИБЛ. | |
| MPFR-5M | MPFL-5M | 5 | 18 | 8 | 6.00 | 11.10 | 33 | M5 X0.8 | 20 | 13 | 5,000 | 17 |
| MPFR-6M | MPFL-6M | 6 | 20 | 9 | 6.75 | 12.70 | 36 | M6 X 1.0 | 22 | 13 | 7,000 | 25 |
| MPFR-8M | MPFL-8M | 8 | 24 | 12 | 9.00 | 15.90 | 42 | M8 X 1.25 | 25 | 13 | 9,500 | 43 |
| MPFR-10M | MPFL-10M | 10 | 28 | 14 | 10.50 | 19.10 | 48 | M10 X 1.5 | 29 | 13 | 14,500 | 73 |
| MPFR-12M | MPFL-12M | 12 | 32 | 16 | 12.00 | 22.20 | 54 | M12 X 1.75 | 33 | 13 | 19,000 | 110 |
| MPFR-14M | MPFL-14M | 14 | 36 | 19 | 13.50 | 25.40 | 60 | M14 X 2.0 | 36 | 15 | 20,500 | 160 |
| MPFR-16M | MPFL-16M | 16 | 42 | 21 | 15.00 | 28.60 | 66 | M16 X 2.0 | 40 | 15 | 21,500 | 210 |
| MPFR-20M | MPFL-20M | 20 | 50 | 25 | 18.00 | 34.90 | 78 | M20 X 1.5 | 47 | 15 | 36,000 | 380 |
Процесс изготовления на заказ: выберите похожее изделие — подтвердите минимальный заказ — отправьте запрос — приложите чертежи или образцы — изготовление на заказ
Выберите изделие (если его нет на сайте, выберите аналог) — подтвердите, что нужное количество соответствует минимальному заказу — отправьте запрос с чертежами или образцами — мы свяжемся с вами для уточнения деталей — передадим данные на производство и начнем изготовление по индивидуальным требованиям
Сертификаты на материал проверяются до начала обработки и сборки.
Критические размеры проверяются по чертежу или требованиям к образцу.
Визуальный контроль подтверждает качество отделки, удаление заусенцев и чистоту сборки.
Протоколы контроля и прослеживаемость производства предоставляются по запросу.
Сообщите количество, сроки поставки, ссылку на чертёж или особые требования. Мы отвечаем в течение 24 часов.
