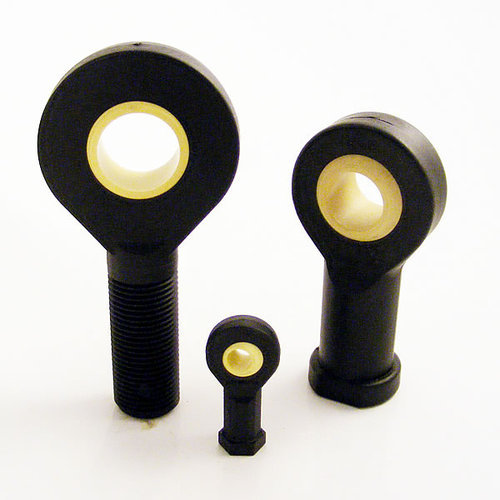

Сведения о пластиковых наконечниках тяг с наружной и внутренней резьбой
Резьба: наружная/внутренняя, правая/левая
| ШАР | BODY | ||||
| Подшипниковая сталь 52100 | ПОЛИМЕР, АРМИРОВАННЫЙ ВОЛОКНОМ | ||||
| ПРЕЦИЗИОННАЯ ШЛИФОВКА | SELF-LUBRICATING | ||||
| ТЕРМООБРАБОТАННЫЙ | |||||
| ТВЕРДОЕ ХРОМИРОВАНИЕ |
Таблица размеров пластиковых наконечников тяг (серия SL)
Размеры в мм
| ПРАВАЯ | ЛЕВАЯ | B | D | W | T | AF | N | CF | a° | СТАТИЧЕСКАЯ | МАССА |
| РЕЗЬБА | РЕЗЬБА | (g) | |||||||||
| SL-R-02 | SL-L-02 | 2 | 9 | 4 | 3 | 12.5 | M2 | 6 | 15 | 200 | 1.8 |
| SL-R-03 | SL-L-03 | 3 | 13 | 6 | 4.5 | 18.5 | M3 | 8 | 14 | 800 | 2.46 |
| SL-R-05M4 | SL-L-05M4 | 5 | 18 | 8 | 6 | 27 | M4 | 10 | 13 | 1000 | 3.64 |
| SL-R-05 | SL-L-05 | 5 | 18 | 8 | 6 | 27 | M5 | 10 | 13 | 1000 | 3.52 |
| SL-R-06 | SL-L-06 | 6 | 20 | 9 | 7 | 30 | M6 | 12 | 11 | 1400 | 5.03 |
| SL-R-10 | SL-L-10 | 10 | 30 | 14 | 10.5 | 43 | M10 | 20 | 13 | 3100 | 15.68 |
| SL-R-10 F | SL-L-10 F | 10 | 30 | 14 | 10.5 | 43 | M10X1.25 | 20 | 13 | 3100 | 15.68 |
| SL-R-12 | SL-L-12 | 12 | 34 | 16 | 12 | 50 | M12 | 22 | 13 | 3600 | 23.75 |
| SL-R-12 F | SL-L-12 F | 12 | 34 | 16 | 12 | 50 | M12x1.25 | 22 | 13 | 3600 | 23.75 |
| SL-R-14 | SL-L-14 | 14 | 38 | 19 | 13.5 | 57 | M14 | 25 | 16 | 4000 | 33.06 |
| SL-R-16 | SL-L-16 | 16 | 42 | 21 | 15 | 64 | M16 | 28 | 15 | 4200 | 41.76 |
| SL-R-16 F | SL-L-16 F | 16 | 42 | 21 | 15 | 64 | M16X1.5 | 28 | 15 | 4200 | 41.76 |
| SL-R-18 | SL-L-18 | 18 | 46 | 23 | 16.5 | 71 | M18X1.5 | 32 | 15 | 4600 | 58.92 |
| SL-R-20 | SL-L-20 | 20 | 50 | 25 | 18 | 77 | M20 | 33 | 14 | 5400 | 78.1 |
| SL-R-20 M20 | SL-L-20 M20 | 20 | 50 | 25 | 18 | 77 | M20x1.5 | 33 | 14 | 5400 | 76.95 |
| SL-R-22 | SL-L-22 | 22 | 56 | 28 | 20 | 84 | M22X1.5 | 37 | 15 | 7000 | 102.3 |
| SL-R-30 | SL-L-30 | 30 | 70 | 37 | 25 | 110 | M30x2.0 | 51 | 15 | 10500 | 197.5 |
Процесс изготовления на заказ: выберите аналогичное изделие — подтвердите минимальный заказ — отправьте запрос — пришлите чертежи или образцы — начните индивидуальную доработку
Выберите изделие (если его нет на сайте, выберите аналог) — подтвердите, что нужное количество соответствует минимальному заказу — отправьте запрос с чертежами или образцами — мы свяжемся с вами для уточнения деталей — передадим данные на производство и начнем изготовление по индивидуальным требованиям
Сертификаты на материал проверяются до начала обработки и сборки.
Критические размеры проверяются по чертежу или требованиям к образцу.
Визуальный контроль подтверждает качество отделки, удаление заусенцев и чистоту сборки.
Протоколы контроля и прослеживаемость производства предоставляются по запросу.
Сообщите количество, сроки поставки, ссылку на чертёж или особые требования. Мы отвечаем в течение 24 часов.
