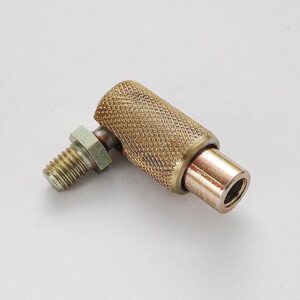

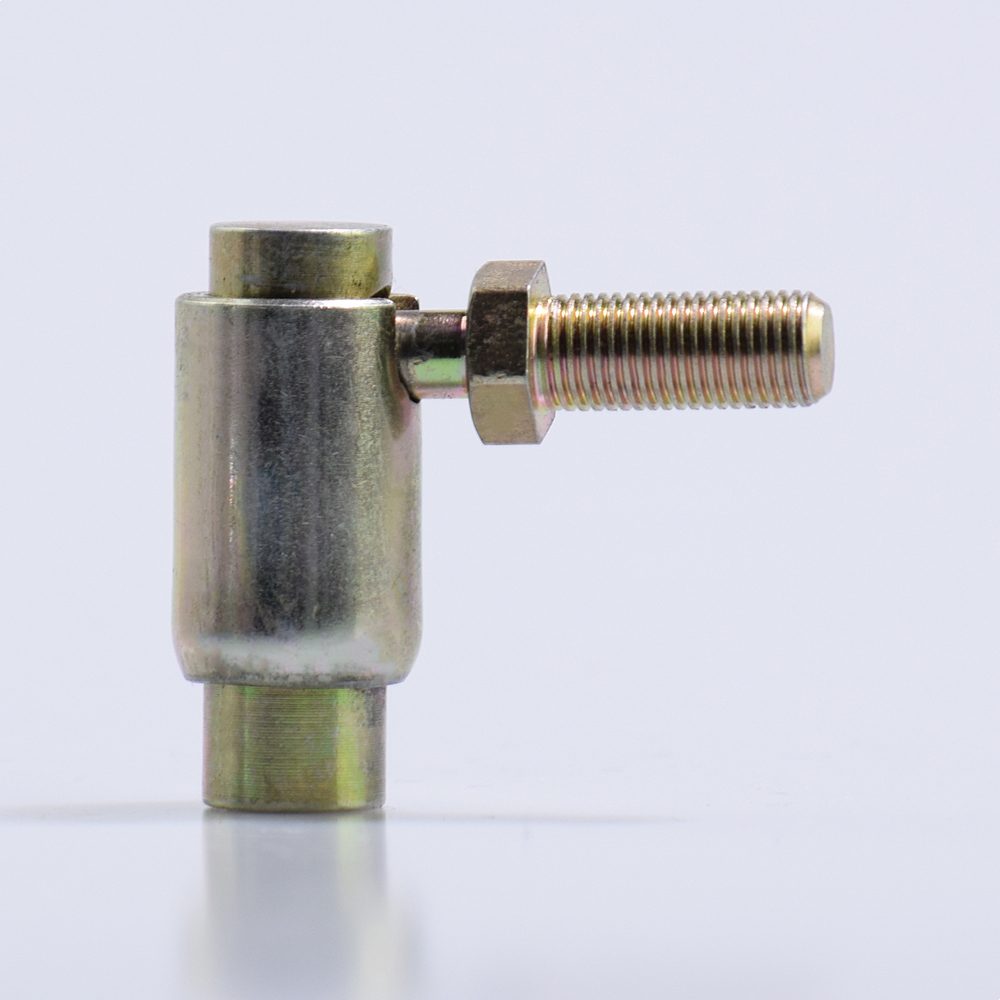

Тяга с быстроразъемным шаровым шарниром серии QD
Тип: дюймовый/метрический
Резьба: правая/левая
Стандартные размеры в дюймах: QD187–QD500
Доступны размеры в дюймах

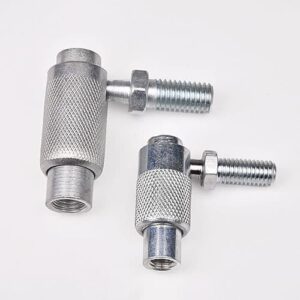

Индивидуальные параметры: материал/размер
| РАЗМЕР В ДЮЙМАХ | РЕЗЬБА | DIMENSIONS | ||||||||||
| № ДЕТАЛИ | D1 | D2 | A | C | F | G | J | L | M | N | P | |
| QD187 | 10-32-2B | 10-32-2A | 0.125 | 0.063 | 0.438 | 0.438 | 0.313 | 0.438 | 1.094 | 0.906 | 0.438 | |
| QD250 | 1/4-28-2B | 1/4-28-2A | 0.125 | 0.063 | 0.469 | 0.562 | 0.375 | 0.562 | 1.250 | 0.969 | 0.531 | |
| QD315 | 5/16-24-2B | 5/16-24-2A | 0.156 | 0.094 | 0.531 | 0.687 | 0.437 | 0.625 | 1.453 | 1.125 | 0.605 | |
| QD375 | 3/8-24-2B | 3/8-24-2A | 0.187 | 0.094 | 0.687 | 0.875 | 0.500 | 0.750 | 1.750 | 1.375 | 0.812 | |
| QD500 | 1/2-20-2B | 1/2-20-2A | 0.250 | 0.094 | 0.875 | 1.125 | 0.625 | 1.000 | 2.530 | 2.030 | 1.000 | |
Процесс изготовления на заказ: выберите аналогичное изделие — подтвердите минимальный заказ — отправьте запрос — пришлите чертежи или образцы — начните индивидуальную доработку
Выберите изделие (если его нет на сайте, выберите аналог) — подтвердите, что нужное количество соответствует минимальному заказу — отправьте запрос с чертежами или образцами — мы свяжемся с вами для уточнения деталей — передадим данные на производство и начнем изготовление по индивидуальным требованиям
Сертификаты на материал проверяются до начала обработки и сборки.
Критические размеры проверяются по чертежу или требованиям к образцу.
Визуальный контроль подтверждает качество отделки, удаление заусенцев и чистоту сборки.
Протоколы контроля и прослеживаемость производства предоставляются по запросу.
Сообщите количество, сроки поставки, ссылку на чертёж или особые требования. Мы отвечаем в течение 24 часов.
