Шарнирные головки и шарниры Хейма

Шарнирные головки SA-TK, SI-TK с бронзовой обоймой, 3 деталей

Name: Шарнирные головки SA-TK, SI-TK с бронзовой обоймой, 3 деталей
Brand: SYZ Rod Ends
Availability: InStock

✓ Сертификат ISO 9001

✓ Проверено SGS

✓ Завод с опытом более 26 лет

✓ OEM / ODM по запросу

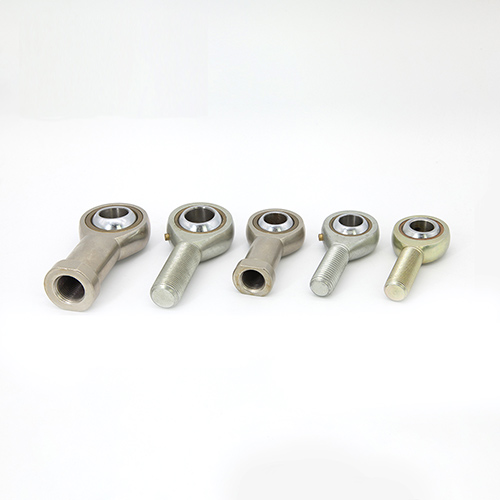

3-Pieces. Copper Alloy, Carbon Steel, Self-Lubricating/Greaseable Heim Joints
Ball:52100 Bearing Steel, Precision Ground, Heat Treated, Hard Chrome Plated
Race: Copper Alloy, PTFE Lined
Body: Carbon Steel, Silver Zinc Plated

Type: Male/Female
Thread: Right/Left
Regular Size: Male Type from SA5TK-SA35TK/Female Type from SI5TK-SI35TK
Metric Size and Inch Size Both Available
Custom Option: Material/Size/Stud Configurations

Запросить предложение →

⚡ Обычно отвечаем в течение 24 часов

MOQ:50 pcs / model

Срок изготовления:7–15 days

Образец:Бесплатно (без учёта доставки)

Оплата:T/T · PayPal · L/C

Обзор

Шарнирные головки SA-TK, SI-TK с бронзовой обоймой, 3 деталей — обзор

Изделие: наконечники тяг SA-TK/SI-TK с бронзовым вкладышем, комплект 3 шт.

ШАР	RACE	BODY
Подшипниковая сталь 52100	МЕДНЫЙ СПЛАВ	УГЛЕРОДИСТАЯ СТАЛЬ
ПРЕЦИЗИОННАЯ ШЛИФОВКА		СЕРЕБРИСТОЕ ЦИНКОВОЕ ПОКРЫТИЕ
ТЕРМООБРАБОТАННЫЙ		ВКЛАДЫШ ИЗ PTFE
ТВЕРДОЕ ХРОМИРОВАНИЕ

Тип: наружная/внутренняя резьба
Резьба: правая/левая
Стандартные размеры: наружная резьба SA5TK-SA35TK / внутренняя резьба SI5TK-SI35TK
Доступны метрические размеры и размеры в дюймах
Индивидуальные параметры: материал/размер/конфигурация шпилек

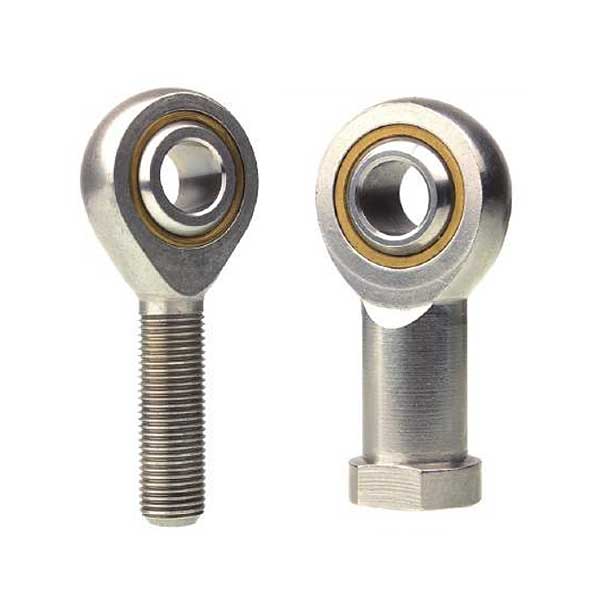

SITK SATK Rod Ends

Таблица размеров наконечников тяг SATK/SITK

НАКОНЕЧНИК SA-TK		B	D	W	T	AM	N	CM	a°	СТАТИЧЕСКАЯ	ПРИБЛ.
ПРАВАЯ	ЛЕВАЯ	ДИАМ.	ДИАМ.	ШИРИНА	ШИРИНА	ДЛИНА	РЕЗЬБА	ДЛИНА	ПЕРЕКОС	РАДИАЛЬНАЯ	МАССА
РЕЗЬБА	РЕЗЬБА	0.065	0.038	0.12	Справ.	0.4	METRIC	1	УГОЛ	НАГРУЗКА	(ГРАММЫ)
№ ДЕТАЛИ	№ ДЕТАЛИ	-0.012	-0.038	-0.12	Справ.	-0.4	MALE	-1	Справ.	KN	(ГРАММЫ)
SAR5TK	SAL5TK	5	18.00	8	6.00	33	M5 X0.8	19	4	7.5	13
SAR6TK	SAL6TK	6	20.00	9	6.75	36	M6 X 1.0	22	9	9.3	20
SAR8TK	SAL8TK	8	24.00	12	9.00	42	M8 X 1.25	25	13	16.7	33
SAR10TK	SAL10TK	10	28.00	14	10.50	48	M10 X 1.5	29	13	23.4	56
SAR12TK	SAL12TK	12	32.00	16	12.00	54	M12 X 1.75	33	13	32.0	87
SAR14TK	SAL14TK	14	36.00	19	13.50	60	M14 X 2.0	38	13	41.9	129
SAR16TK	SAL16TK	16	42.00	21	15.00	66	M16 X 2.0	40	13	52.7	189
SAR18TK	SAL18TK	18	46.00	23	16.50	72	M18 X 1.5	44	13	63.8	267
SAR20TK	SAL20TK	20	50.00	25	18.00	78	M20 X 1.5	47	13	78.1	348
SAR22TK	SAL22TK	22	54.00	28	20.00	84	M22 X 1.5	51	13	97.2	443
SAR25TK	SAL25TK	25	60.00	31	22.00	94	M24 X 2	58	13	122.1	600
SAR30TK	SAL30TK	30	70.00	37	25.00	110	M30 X 2	71	13	168.4	1030
SAR35TK	SAL35TK	35	80.00	43	28.00	125	M36 X 2	77	13	205.7	1600

НАКОНЕЧНИК SI-TK		B	D	W	T	AF	N	CF	a°	СТАТИЧЕСКАЯ	ПРИБЛ.
SIR5TK	SIL5TK	5	18.00	8	6.00	27	M5 X0.8	10	4	7.5	18
SIR6TK	SIL6TK	6	20.00	9	6.75	30	M6 X 1.0	12	9	9.3	27
SIR8TK	SIL8TK	8	24.00	12	9.00	36	M8 X 1.25	16	13	16.7	46
SIR10TK	SIL10TK	10	28.00	14	10.50	43	M10 X 1.5	20	13	23.4	76
SIR12TK	SIL12TK	12	32.00	16	12.00	50	M12 X 1.75	22	13	32.0	115
SIR14TK	SIL14TK	14	36.00	19	13.50	57	M14 X 2.0	25	13	41.9	170
SIR16TK	SIL16TK	16	42.00	21	15.00	64	M16 X 2.0	28	13	52.7	230
SIR18TK	SIL18TK	18	46.00	23	16.50	71	M18 X 1.5	32	13	63.8	320
SIR20TK	SIL20TK	20	50.00	25	18.00	77	M20 X 1.5	33	13	78.1	415
SIR22TK	SIL22TK	22	54.00	28	20.00	84	M22 X 1.5	37	13	97.2	540
SIR25TK	SIL25TK	25	60.00	31	22.00	94	M24 X 2	42	13	122.1	750
SIR30TK	SIL30TK	30	70.00	37	25.00	110	M30 X 2	51	13	168.4	1130
SIR35TK	SIL35TK	35	80.00	43	28.00	125	M36 X 2	56	13	205.7	1600

Популярные товары

Контроль качества

Каждое изделие проверяется перед отгрузкой

🔩

Входной контроль сырья

Сертификаты на материал проверяются до начала обработки и сборки.

🔍

Контроль размеров

Критические размеры проверяются по чертежу или требованиям к образцу.

🔬

Контроль поверхности

Визуальный контроль подтверждает качество отделки, удаление заусенцев и чистоту сборки.

📋

Документация по партии

Протоколы контроля и прослеживаемость производства предоставляются по запросу.

Применения

Применение: Шарнирные головки и шарниры Хейма

Тяги рулевого управления и подвески

Соединительные тяги и узлы с шарнирами Хейма обеспечивают регулируемые и ремонтопригодные соединения для систем рулевого управления, подвески и шасси. Согласуйте тип шарнира, резьбу, проставки и соосность с ходом механизма.

Изготовление для автоспорта и бездорожья

Эти компоненты широко применяются в нестандартных транспортных средствах, где важны геометрия, регулировка длины и сменные шарниры. Проверьте ударные нагрузки, угол перекоса, ориентацию крепежа и доступ для обслуживания.

Промышленные и сельскохозяйственные органы управления

Тяги с род-эндами могут соединять рычаги, приводы и рычаги управления в сельскохозяйственном и промышленном оборудовании. Выбирайте материал, обойму, уплотнение и поверхностную обработку с учётом ожидаемых загрязнения и колебаний.
