Шарнирные головки и шарниры Хейма

Усиленные сферические шарнирные головки XM/XF из хромомолибденовой стали с нагрузочным пазом

Name: Усиленные сферические шарнирные головки XM/XF из хромомолибденовой стали с нагрузочным пазом
Brand: SYZ Rod Ends
Availability: InStock

✓ Сертификат ISO 9001

✓ Проверено SGS

✓ Завод с опытом более 26 лет

✓ OEM / ODM по запросу

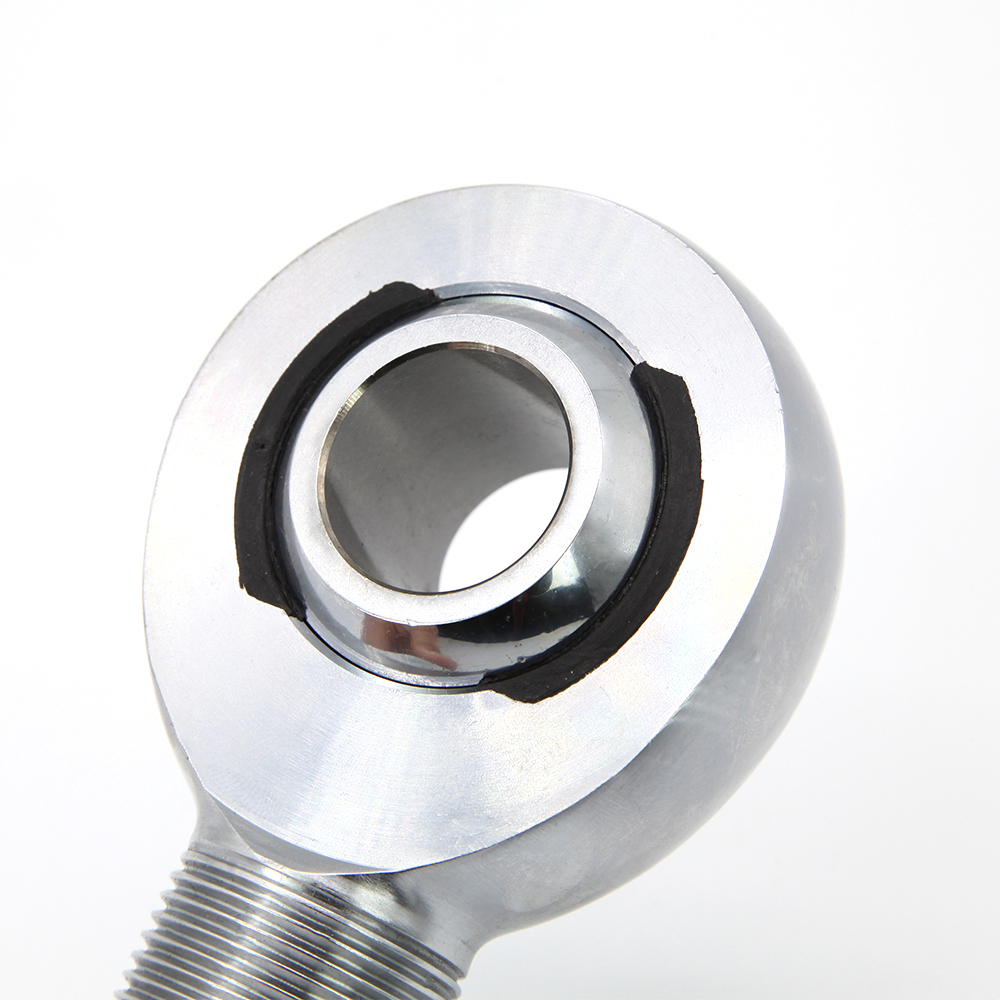

Loader Slot Structure, Heavy Duty, Nylon Race, Self-Lubricating, Self-Sealing Ball:52100 Bearing Steel, Precision Ground, Heat Treated, Hard Chrome Plated Race: Injection, Molded, Reinforced, Nylon with PTFE Body:4130 Chromoly Steel, Heat Treated, Hard Chrome Plated Type: Male/Female Thread: Right/Left Regular Size: Male Type from XM3-XM32/Female Type from XF3-XF16 Inch Size and Metric Size Both Available Custom Option: Material/Size/Stud Configurations

Запросить предложение →

⚡ Обычно отвечаем в течение 24 часов

MOQ:50 pcs / model

Срок изготовления:7–15 days

Образец:Бесплатно (без учёта доставки)

Оплата:T/T · PayPal · L/C

Обзор

Усиленные сферические шарнирные головки XM/XF из хромомолибденовой стали с нагрузочным пазом — обзор

Изделие: усиленный сферический наконечник XM/XF из хромомолибденовой стали с загрузочным пазом

ШАР	RACE	BODY
Подшипниковая сталь 52100	INJECTION	4130 ХРОМОМОЛИБДЕНОВАЯ СТАЛЬ
ПРЕЦИЗИОННАЯ ШЛИФОВКА	MOLDED	ТЕРМООБРАБОТАННЫЙ
ТЕРМООБРАБОТАННЫЙ	REINFORCED	ТВЕРДОЕ ХРОМИРОВАНИЕ
ТВЕРДОЕ ХРОМИРОВАНИЕ	НЕЙЛОН С PTFE

Тип: наружная/внутренняя резьба
Резьба: правая/левая

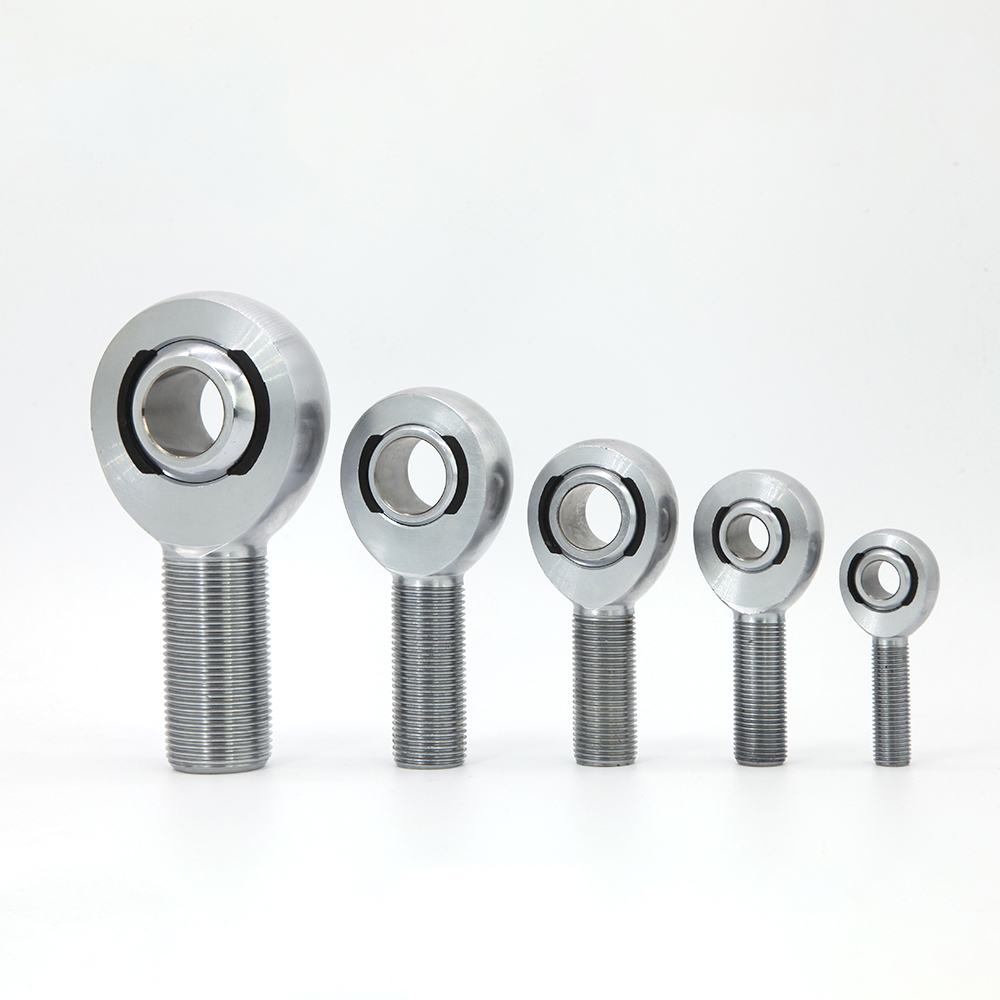

Стандартные размеры: наружная резьба XM3-XM32 / внутренняя резьба XF3-XF16

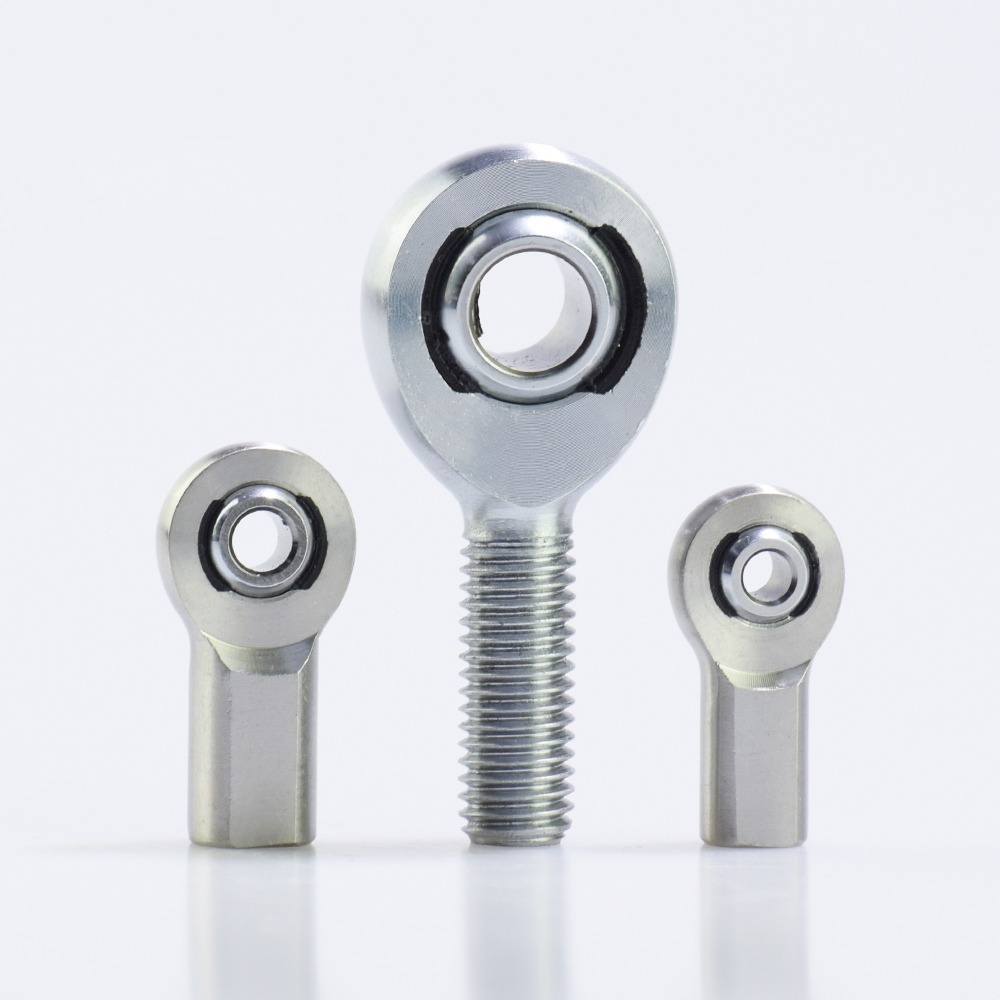

Доступны размеры в дюймах и метрической системе
Индивидуальные параметры: материал/размер/конфигурация шпилек

xm xf rod end

Таблица размеров шарниров Heim XM/XF из хромомолибденовой стали

MALE ROD END RH.	MALE ROD END LH.	B	D	W	T	BALL	AF	N	CF	a°	STATIC	LBS
XMR3	XML3	0.19	0.625	0.312	0.25	0.437	1.25	10-32	0.75	13	2851	0.03
XMR3-4	XML3-4	0.19	0.75	0.312	0.25	0.437	1.562	1/4-28	1	10	5260	0.04
XMR4	XML4	0.25	0.75	0.375	0.281	0.5	1.562	1/4-28	1	16	5260	0.04
XMR4-5	XML4-5	0.25	0.875	0.375	0.281	0.5	1.875	5/16-24	1.25	13	8452	0.07
XMR5	XML5	0.3125	0.875	0.437	0.344	0.625	1.875	5/16-24	1.25	14	7639	0.07
XMR5-6	XML5-6	0.3125	1	0.437	0.344	0.625	1.938	3/8-24	1.25	12	12978	0.11
XMR6	XML6	0.375	1	0.5	0.406	0.719	1.938	3/8-24	1.25	12	9544	0.11
XMR6-7	XML6-7	0.375	1.125	0.5	0.406	0.719	2.125	7/16-20	1.375	10	17508	0.15
XMR7	XML7	0.4375	1.125	0.562	0.437	0.812	2.125	7/16-20	1.375	14	10285	0.15
XMR7-8	XML7-8	0.4375	1.312	0.562	0.437	0.812	2.438	1/2-20	1.5	12	23452	0.24
XMR8	XML8	0.5	1.312	0.625	0.5	0.937	2.438	1/2-20	1.5	12	16238	0.24
XMR8-10	XML8-10	0.5	1.5	0.625	0.5	0.937	2.625	5/8-18	1.625	10	31390	0.36
XMR8-12	XML8-12	0.5	1.75	0.625	0.562	1.125	2.875	3/4-16	1.75	16	40572	0.42
XMR10	XML10	0.625	1.5	0.75	0.562	1.125	2.625	5/8-18	1.625	16	17955	0.36
XMR12MM-10	XML12MM-10	12MM	1.5	0.75	0.562	1.125	2.625	5/8-18	1.625	16	31390	0.36
XMR10-12	XML10-12	0.625	1.75	0.75	0.562	1.125	2.875	3/4-16	1.75	13	40572	0.57
XMR12	XML12	0.75	1.75	0.875	0.687	1.312	2.875	3/4-16	1.75	14	28081	0.57
XMR12-14	XML12-14	0.75	2	0.875	0.687	1.312	3.375	7/8-14	1.875	12	55692	0.88
XMR14	XML14	0.875	2	0.875	0.765	1.375	3.375	7/8-14	2	7	45051	0.88
XMR16	XML16	1	2.75	1.375	1	1.875	4.125	1 1/4-12	2.125	17	76200	2.41
XMR16-1	XML16-1	1	2.75	1.375	1	1.875	4.125	1-14	2.125	17	76200	2.13
XMR16-2	XML16-2	1	2.75	1.375	1	1.875	4.125	1-12	2.125	17	76200	2.13
XMR20	XML20	1.25	2.75	1.375	1	1.795	4.125	1 1/4-12	2.125	34	46638	2.3
XMR20-24	XML20-24	1.25	2.75	1.093	0.937	1.795	4.125	1 1/2-12	2.25	14	138465	2.63
XMR24	XML24	1.5	2.75	1.093	0.937	2.155	4.125	1 1/2-12	2.25	14	79000	2.63
XMR24-28	XML24-28	1.5	3.5	1.312	1.125	2.155	5.375	1 3/4-12	3	13	119595	6.06
XMR28	XML28	1.75	3.5	1.312	1.125	-	5.375	1 3/4-12	3	13	82000	6.06
XMR32	XML32	2	5	1.75	1.5	2.875	8	2-12	4	12	-	-

FEMALE ROD END RH.	FEMALE ROD END LH.	B	D	W	T	BALL	AF	N	CF	a°	STATIC	LBS
XFR3	XFL3	0.19	0.625	0.312	0.25	0.437	1.062	10-32	0.562	13	3733	0.04
XFR4	XFL4	0.25	0.75	0.375	0.281	0.5	1.312	1/4-28	0.75	16	6190	0.06
XFR5	XFL5	0.3125	0.875	0.437	0.344	0.625	1.375	5/16-24	0.75	14	7639	0.09
XFR6	XFL6	0.375	1	0.5	0.406	0.719	1.625	3/8-24	0.937	12	9544	0.14
XFR7	XFL7	0.4375	1.125	0.562	0.437	0.812	1.812	7/16-20	1.062	14	10285	0.19
XFR8	XFL8	0.5	1.312	0.625	0.5	0.937	2.125	1/2-20	1.187	12	15336	0.31
XFR10	XFL10	0.625	1.5	0.75	0.562	1.125	2.5	5/8-18	1.5	16	17955	0.45
XFR12	XFL12	0.75	1.75	0.875	0.687	1.312	2.875	3/4-16	1.75	14	28081	0.69
XFR14	XFL14	0.875	2	0.875	0.765	1.375	3.375	7/8-14	1.875	7	45051	0.93
XFR16	XFL16	1	2.75	1.375	1	1.875	4.125	1 1/4-12	2.125	17	76200	2.58
XFR16-1	XFL16-1	1	2.75	1.375	1	1.875	4.125	1-14	2.125	17	76200	2.58
XFR16-2	XFL16-2	1	2.75	1.375	1	1.875	4.125	1-12	2.125	17	76200	2.58

Процесс изготовления на заказ: выберите похожее изделие — подтвердите минимальный заказ — отправьте запрос — приложите чертежи или образцы — изготовление на заказ
Выберите изделие (если его нет на сайте, выберите аналог) — подтвердите, что нужное количество соответствует минимальному заказу — отправьте запрос с чертежами или образцами — мы свяжемся с вами для уточнения деталей — передадим данные на производство и начнем изготовление по индивидуальным требованиям

Каждое изделие проверяется перед отгрузкой

🔩

Входной контроль сырья

Сертификаты на материал проверяются до начала обработки и сборки.

🔍

Контроль размеров

Критические размеры проверяются по чертежу или требованиям к образцу.

🔬

Контроль поверхности

Визуальный контроль подтверждает качество отделки, удаление заусенцев и чистоту сборки.

📋

Документация по партии

Протоколы контроля и прослеживаемость производства предоставляются по запросу.

Применения

Применение: Шарнирные головки и шарниры Хейма

Тяги рулевого управления и подвески

Соединительные тяги и узлы с шарнирами Хейма обеспечивают регулируемые и ремонтопригодные соединения для систем рулевого управления, подвески и шасси. Согласуйте тип шарнира, резьбу, проставки и соосность с ходом механизма.

Изготовление для автоспорта и бездорожья

Эти компоненты широко применяются в нестандартных транспортных средствах, где важны геометрия, регулировка длины и сменные шарниры. Проверьте ударные нагрузки, угол перекоса, ориентацию крепежа и доступ для обслуживания.

Промышленные и сельскохозяйственные органы управления

Тяги с род-эндами могут соединять рычаги, приводы и рычаги управления в сельскохозяйственном и промышленном оборудовании. Выбирайте материал, обойму, уплотнение и поверхностную обработку с учётом ожидаемых загрязнения и колебаний.
