XMR XML Rod Ends Heim Joints XMR XML Rotula Heim Joints XMR XML Rod Ends Rose Joints XMR XML Rod Ends rótula
Шарнирные головки и шарниры Хейма

Шарнирные головки XMR XML SYZ Machine из хромомолибденовой стали (chromoly), Rótulas, шарниры Хейма

✓ Сертификат ISO 9001
✓ Проверено SGS
✓ Завод с опытом более 26 лет
✓ OEM / ODM по запросу
  • Product Name: XM XF Rod Ends
  • Thread: Both Right Hand & Left Hand; Male & Female
  • Packaging Details: Individual Plastic Bag, with Thread Cover, and into Cartons.
  • Brand Name: SYZ Machine
  • Origin: Made-in-China
Запросить предложение →
⚡ Обычно отвечаем в течение 24 часов
MOQ:50 pcs / model
Срок изготовления:7–15 days
Образец:Бесплатно (без учёта доставки)
Оплата:T/T · PayPal · L/C
Обзор

Шарнирные головки XMR XML SYZ Machine из хромомолибденовой стали (chromoly), Rótulas, шарниры Хейма — обзор

Наконечники тяг XMR/XML из хромомолибденовой стали SYZ Machine и шарниры Heim

Усиленный шарнир Heim из хромомолибденовой стали
Левая и правая резьба есть в наличии
Дополнительные принадлежности: контргайки, шестигранные и конические адаптеры для труб, шайбы для компенсации перекоса и трубы DOM.
Доступны все размеры

Характеристики шарнира Heim:
Корпус: хромомолибденовая сталь 4130, термообработка, твердое хромирование
Шар: подшипниковая сталь 52100
Вкладыш: нейлон с PTFE
Для небольших нагрузок: рулевые валы, легкие тяги Панара или шарниры подвески.

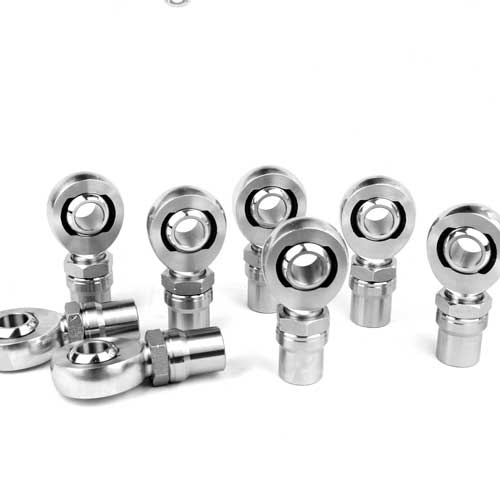

XMR XML Rod Ends Heim Joints

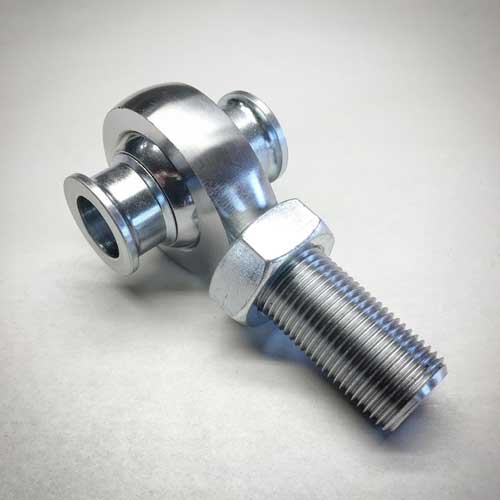

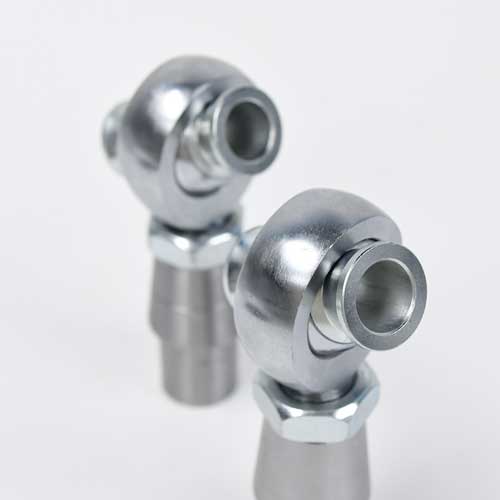

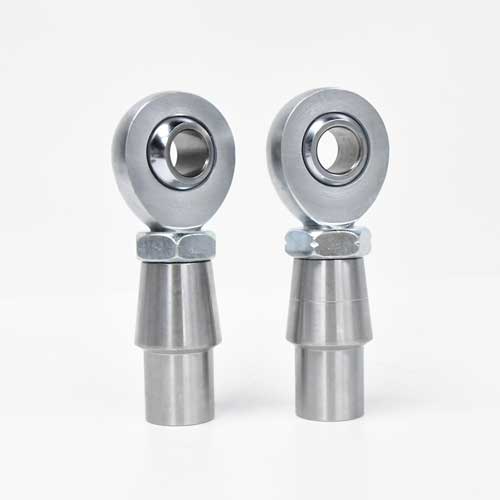

XMR XML Rotula Heim Joints  XMR XML Rod Ends Rose Joints XMR XML Rod Ends rótula

Таблица размеров наконечников XMR/XML

НАКОНЕЧНИК XM B D W T ШАР AM N CM a° СТАТИЧЕСКАЯ ПРИБЛ.
ПРАВАЯ ЛЕВАЯ ДИАМ. ДИАМ. ШИРИНА ШИРИНА ДИАМ. ДЛИНА РЕЗЬБА ДЛИНА ПЕРЕКОС РАДИАЛЬНАЯ ВЕС
РЕЗЬБА РЕЗЬБА 0.0025 0.01 0.005 СПРАВ. СПРАВ. 0.015 UNF 0.062 УГОЛ НАГРУЗКА (ФУНТЫ)
№ ДЕТАЛИ № ДЕТАЛИ -0.0005 -0.01 -0.005 -0.015 3A -0.031 СПРАВ. (ФУНТЫ)
XMR3 XML3 0.1900 0.625 0.312 0.250 0.437 1.250 10-32 0.750 13 2,851 0.03
XMR3-4 XML3-4 0.1900 0.750 0.312 0.250 0.437 1.562 1/4-28 1.000 10 5,260 0.04
XMR4 XML4 0.2500 0.750 0.375 0.281 0.500 1.562 1/4-28 1.000 16 5,260 0.04
XMR4-5 XML4-5 0.2500 0.875 0.375 0.281 0.500 1.875 5/16-24 1.250 13 8,452 0.07
XMR5 XML5 0.3125 0.875 0.437 0.344 0.625 1.875 5/16-24 1.250 14 7,639 0.07
XMR5-6 XML5-6 0.3125 1.000 0.437 0.344 0.625 1.938 3/8-24 1.250 12 12,978 0.11
XMR6 XML6 0.3725 1.000 0.500 0.406 0.719 1.938 3/8-24 1.250 12 9,544 0.11
XMR6-7 XML6-7 0.3725 1.125 0.500 0.406 0.719 2.125 7/16-20 1.375 10 17,508 0.15
XMR7 XML7 0.4375 1.125 0.562 0.437 0.812 2.125 7/16-20 1.375 14 10,285 0.15
XMR7-8 XML7-8 0.4375 1.312 0.562 0.437 0.812 2.438 1/2-20 1.500 12 23,452 0.24
XMR8 XML8 0.5000 1.312 0.625 0.500 0.937 2.438 1/2-20 1.500 12 16,238 0.24
XMR8-10 XML8-10 0.5000 1.500 0.625 0.500 0.937 2.625 5/8-18 1.625 10 31,390 0.36
XMR8-12 XML8-12 0.5000 1.750 0.625 0.562 1.125 2.875 3/4-16 1.750 16 40,572 0.42
XMR10 XML10 0.6250 1.500 0.750 0.562 1.125 2.625 5/8-18 1.625 16 17,955 0.36
XMR10-12 XML10-12 0.6250 1.750 0.750 0.562 1.125 2.875 3/4-16 1.750 13 40,572 0.57
XMR12 XML12 0.7500 1.750 0.875 0.687 1.312 2.875 3/4-16 1.750 14 28,081 0.57
XMR12-14 XML12-14 0.7500 2.000 0.875 0.687 1.312 3.375 7/8-14 1.875 12 55,692 0.88
XMR14 XML14 0.8750 2.000 0.875 0.765 1.375 3.375 7/8-14 2.000 7 45,051 0.88
XMR16 XML16 1.0000 2.750 1.375 1.015 1.875 4.125 1 1/4-12 2.125 17 76,200 2.41
XMR16-1 XML16-1 1.0000 2.750 1.375 1.015 1.875 4.125 1-14 2.125 17 76,200 2.13
XMR16-2 XML16-2 1.0000 2.750 1.375 1.015 1.875 4.125 1-12 2.125 17 76,200 2.13
НАКОНЕЧНИК XF B D W T ШАР AF N CF a° СТАТИЧЕСКАЯ ПРИБЛ.
XFR3 XFL3 0.1900 0.625 0.312 0.250 0.437 1.062 10-32 0.562 13 3,733 0.04
XFR4 XFL4 0.2500 0.750 0.375 0.281 0.500 1.312 1/4-28 0.750 16 6,190 0.06
XFR5 XFL5 0.3125 0.875 0.437 0.344 0.625 1.375 5/16-24 0.750 14 7,639 0.09
XFR6 XFL6 0.3750 1.000 0.500 0.406 0.719 1.625 3/8-24 0.937 12 9,544 0.14
XFR7 XFL7 0.4375 1.125 0.562 0.437 0.812 1.812 7/16-20 1.062 14 10,285 0.19
XFR8 XFL8 0.5000 1.312 0.625 0.500 0.937 2.125 1/2-20 1.187 12 15,336 0.31
XFR10 XFL10 0.6250 1.500 0.750 0.562 1.125 2.500 5/8-18 1.500 16 17,955 0.45
XFR12 XFL12 0.7500 1.750 0.875 0.687 1.312 2.875 3/4-16 1.750 14 28,081 0.69
XFR16 XFL16 1.0000 2.750 1.375 1.015 1.875 4.125 1 1/4-12 2.125 17 76,200 2.11

О нас

ОПЫТ
Более 15 лет специализируемся на запчастях для шасси
НАДЕЖНОСТЬ
Trade Assurance защищает весь процесс от оплаты до доставки
ИНДИВИДУАЛЬНОЕ ИЗГОТОВЛЕНИЕ
Производство OEM и ODM по вашим требованиям
СЛУЖБА ПОДДЕРЖКИ
Онлайн-поддержка 7*24 ч. Ответ на письмо в течение 24 ч.
КОМПЛЕКСНЫЕ РЕШЕНИЯ
Наша команда инженеров поможет реализовать ваш проект шасси — от концепции до готового изделия



Популярные товары

Main Products ROD ENDSMain Products 4 BAR ROD ENDSMain Products REBUILDABLE JOINTSMain Products ROD END KITS
Main Products HIGH MISALIGNMENT SPACERSMain Products TUBE ADAPTERSMain Products BALL JOINTSMain Products CLEVIS AND YOKE
Main Products LINKAGE ADJUSTERSMain Products SPHERICAL BALLSMain Products JAM NUTSMain Products TUBE CLAMP AND COUPLERS

Main Products COILOVER SLEEVE KITSMain Products SWAY BAR LINKSMain Products RACK ENDSMain Products RADIUS ROD

Main Products TUBESMain Products DOM/CHROMOLY TUBING



Контроль качества

Каждое изделие проверяется перед отгрузкой

🔩

Входной контроль сырья

Сертификаты на материал проверяются до начала обработки и сборки.

🔍

Контроль размеров

Критические размеры проверяются по чертежу или требованиям к образцу.

🔬

Контроль поверхности

Визуальный контроль подтверждает качество отделки, удаление заусенцев и чистоту сборки.

📋

Документация по партии

Протоколы контроля и прослеживаемость производства предоставляются по запросу.

Применения

Применение: Шарнирные головки и шарниры Хейма

Тяги рулевого управления и подвески

Соединительные тяги и узлы с шарнирами Хейма обеспечивают регулируемые и ремонтопригодные соединения для систем рулевого управления, подвески и шасси. Согласуйте тип шарнира, резьбу, проставки и соосность с ходом механизма.

Изготовление для автоспорта и бездорожья

Эти компоненты широко применяются в нестандартных транспортных средствах, где важны геометрия, регулировка длины и сменные шарниры. Проверьте ударные нагрузки, угол перекоса, ориентацию крепежа и доступ для обслуживания.

Промышленные и сельскохозяйственные органы управления

Тяги с род-эндами могут соединять рычаги, приводы и рычаги управления в сельскохозяйственном и промышленном оборудовании. Выбирайте материал, обойму, уплотнение и поверхностную обработку с учётом ожидаемых загрязнения и колебаний.
