Введение
В современном сельском хозяйстве зерноуборочные комбайны — незаменимые машины, а их эффективность зависит от того, насколько слаженно работают все детали. Кому доводилось работать с этими машинами вблизи, тот знает: род-энды — сферические подшипники, выполняющие роль шарниров и соединителей, — критически важны для слаженной работы всей техники. Они играют ключевую роль сразу в нескольких системах комбайна, обеспечивая эффективную работу в самых разных условиях. От регулировки мотовила до точной настройки зазора подбарабанья в молотильной системе и точного управления положением решётки в сепарирующей системе — род-энды обеспечивают прочность и гибкость, необходимые для надёжной работы.
В этой статье я расскажу о трёх ключевых применениях род-эндов в зерноуборочных комбайнах и покажу, как они повышают производительность и надёжность в реальных условиях уборки.
1. Система мотовила
О назначении узла

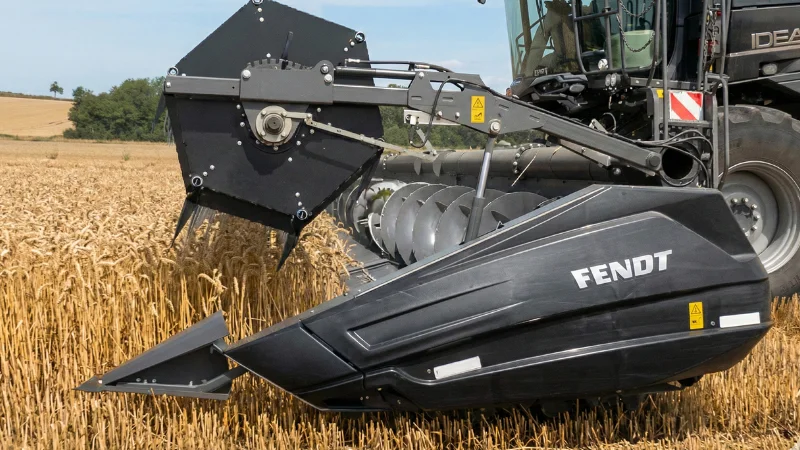

- Назначение: Мотовило направляет хлебную массу — как стоячую, так и полёгшую — к режущим ножам и подаёт её к шнеку. Это важнейшая часть подающей системы.
- Принцип работы: Чтобы предотвратить наматывание массы и обеспечить правильный угол подачи, современные мотовила используют эксцентриковый механизм для регулировки наклона пальцев (планок, которые подают массу).
Роль род-эндов
Места установки:
- Эксцентриковая тяга управления соединяет центральный эксцентриковый диск (крестовину/кулачок) с каждой планкой пальцев.
- Гидравлический толкающий шток с род-эндом служит для регулировки положения мотовила вперёд-назад и по высоте.
Функции род-эндов:
- Работа со сложным движением: При вращении мотовила род-энд позволяет каждой планке пальцев независимо менять угол относительно главного вала. Благодаря этому пальцы входят в массу вертикально, а по мере поворота мотовила отклоняются назад, освобождая массу.
- Стойкость к пыли и износу: Мотовило работает непосредственно в хлебной массе, поэтому род-энды должны выдерживать пыль, растительные остатки и износ от постоянного контакта с растениями. Конструкция должна безотказно работать в такой среде без заклинивания.
2. Молотильная система
О назначении узла
- Назначение: Подбарабанье расположено непосредственно под молотильным барабаном, и зазор между ними критически важен для обмолота. При слишком малом зазоре получается много дроблёного зерна, при слишком большом обмолот идёт неполноценно.

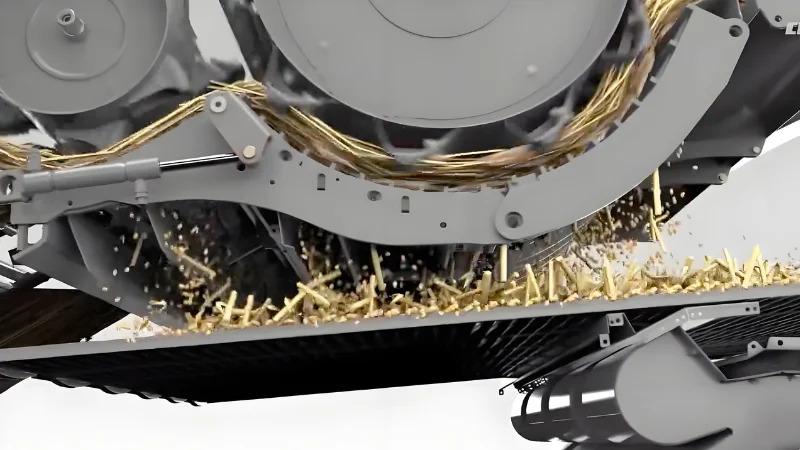

- Принцип работы: На изображении ниже видно гидравлический/электрический толкающий шток, подключённый к сложной тяговой системе, которая служит для подъёма и регулировки тяжёлого подбарабанья.
Роль род-эндов
Места установки:
Род-энд соединяет линейный актуатор (гидроцилиндр) с качающимся валом опоры подбарабанья.
Функции род-эндов:
- Преобразование линейного движения в дуговое: Актуатор движется по прямой, но подбарабанье обычно регулируется по дуге, чтобы оставаться соосным барабану. Род-энд позволяет штоку и качающемуся валу образовывать точный угол без заедания, обеспечивая плавное движение.
- Выдерживание высоких нагрузок: При обмолоте подбарабанье воспринимает большое давление от потока хлебной массы. Род-энд служит не только для регулировки — он является и силовым элементом. Он фиксирует положение и противостоит усилию от потока массы, не позволяя подбарабанью смещаться.
3. Сепарирующая система
О назначении узла
- Назначение: Биттер, расположенный за молотильным барабаном, отбрасывает обмолоченную солому в сепарирующее устройство (например, отбойный механизм или сепарирующий ротор). Решётка под ним определяет эффективность сепарации.

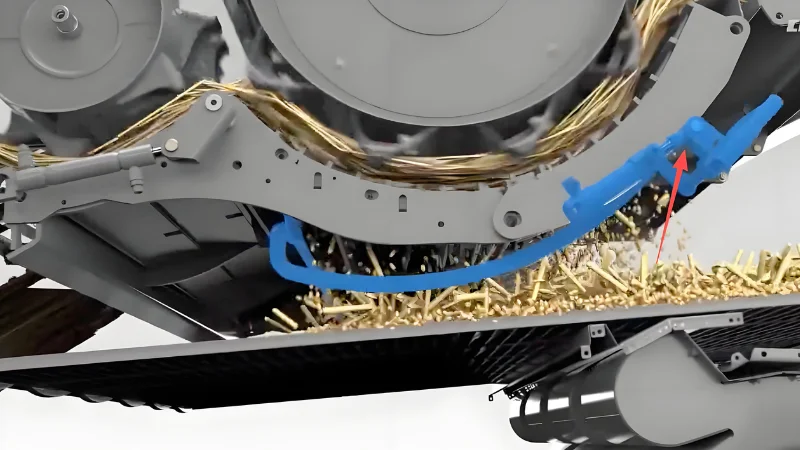

- Принцип работы: На изображении ниже область, выделенная синим, показывает типичную многозвенную регулировочную систему. В отличие от старых ручных болтовых систем, она регулируется активно.
Роль род-эндов
Места установки:
Красная стрелка на изображении выше указывает на приводной конец тяги, который соединяет главный управляющий стержень с рамой решётки.
Функции род-эндов:
- Многоточечная синхронная тяга: Чтобы решётка поднималась и опускалась равномерно, тяговая система приводит в движение оба её конца одновременно. Род-энд служит точкой опоры тяги, устраняет погрешности монтажа и обеспечивает плавное движение решётки без перекосов и заеданий.
- Геометрическая адаптивность: Когда оператор регулирует решётку из кабины (подстраиваясь под влажную или сухую массу), род-энд поглощает любые неосевые усилия в тяге, так что сила передаётся только вдоль оси тяги. Это защищает актуатор от изгиба и обеспечивает точное движение.
Итоги
В итоге очевидно, что род-энды крайне важны для бесперебойной работы зерноуборочных комбайнов. От системы мотовила до молотильной и сепарирующей систем род-энды — не просто соединители, а ключевые компоненты, обеспечивающие гибкость, точность и долговечность на каждом этапе работы комбайна. Мне довелось на собственном опыте убедиться, насколько важны эти маленькие детали — не только для того, чтобы машина продолжала работать, но и для сохранения её эффективности и ресурса. По мере эволюции сельхозтехники роль род-эндов будет только расти, и, уверен, мы увидим ещё больше инновационных применений род-эндов в сельском хозяйстве.
