Условия эксплуатации сельскохозяйственного трактора — настоящий механический кошмар. Тяга тяжёлых орудий, неровный рельеф и непрерывные циклические нагрузки создают в системах тяг сложный перекос, ударные нагрузки и упругие деформации конструкции. В таких условиях простые жёсткие соединения часто выходят из строя, поскольку не способны снимать внутренние напряжения, что приводит к излому или деформации.
Именно поэтому род-энды — и их ключевой компонент, сферический подшипник, — незаменимы в сельскохозяйственной технике. Они не просто передают нагрузки: они работают как «гибкие предохранители» механической системы.
В этой статье мы рассматриваем логику применения этих компонентов в четырёх ключевых системах трактора.
**Техническая терминология: род-энд и сферический подшипник
Чтобы в полной мере понять инженерные решения, о которых пойдет речь ниже, необходимо различать два термина, которые часто используют как взаимозаменяемые:

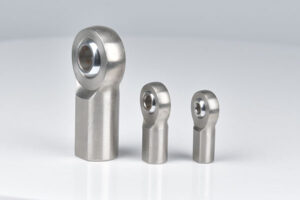

Род-энд: Это узел в сборе. Он представляет собой корпус с наружной или внутренней резьбовой шпилькой (хвостовиком), внутри которого размещён сферический подшипник. Главное преимущество — простота монтажа и возможность регулировки длины тяги.

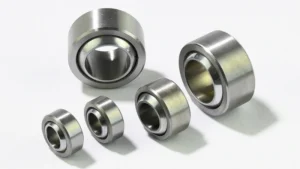

Сферический подшипник (SPB): Это основной узел «шар и наружное кольцо» без хвостовика. В чрезвычайно нагруженных применениях инженеры часто отказываются от резьбового род-энда и запрессовывают такой подшипник непосредственно в корпус или вилку цилиндра, чтобы избежать возможного излома по впадине резьбы.
1. Система трёхточечной навески
Трёхточечная навеска — основной интерфейс между трактором и орудием. Она должна выполнять две, казалось бы, противоречивые задачи: воспринимать огромные статические и динамические нагрузки, сохраняя при этом высокую регулируемость и способность следовать рельефу. Для этого технология род-эндов применяется в трёх ключевых зонах:
Регулируемая растяжка

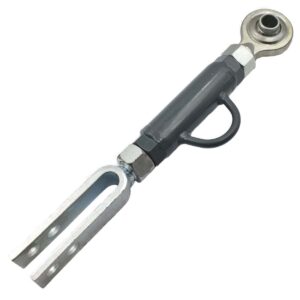

Растяжка соединяет гидравлический подъёмный рычаг с нижней тягой и отвечает за выравнивание орудия (например, за то, чтобы плуг стоял ровно). Механизмом регулировки обычно служит вертикальная резьбовая тяга. При движении подъёмного рычага между растяжкой и нижней тягой возникает сложное угловое перемещение. Жёсткий палец не способен компенсировать такой многоосевой перекос. Поэтому в растяжках повышенной прочности внизу часто устанавливают шарнир вилочного типа или род-энд: это позволяет регулировать длину и одновременно компенсировать угловое отклонение, предотвращая изгиб.
Регулируемый стабилизатор

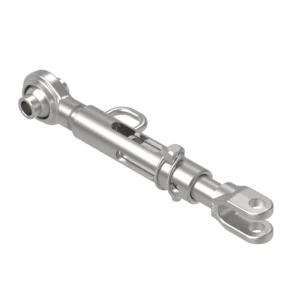

Стабилизаторы, расположенные по бокам нижних тяг, гасят поперечное раскачивание орудия. В работе нужна некоторая свобода, чтобы орудие следовало за рядком; при транспортировке стабилизатор необходимо фиксировать, чтобы орудие не задевало шины. Такие знакопеременные растягивающе-сжимающие нагрузки требуют долговечных точек соединения. В современных тракторах здесь широко применяются род-энды усиленного типа: они выдерживают боковые удары и позволяют легко регулировать натяжение через корпус стяжной муфты.
Верхняя тяга

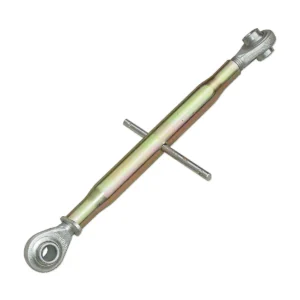

Выполняя роль «третьей точки», верхняя тяга регулирует наклон орудия (угол атаки). Это классическое применение род-эндов. Оба конца верхней тяги должны допускать значительный угол перекоса. Когда рельеф волнообразен и орудие наклоняется вперёд или назад относительно трактора, род-энд поворачивается, как карданный шарнир, обеспечивая постоянную осевую передачу усилия. При жёстком соединении достаточно малейшего наклона орудия, чтобы огромные изгибающие силы сломали резьбовую штангу.
2. Системы шарнирно-сочленённого рулевого управления
На мощных полноприводных тракторах шарнирно-сочленённое рулевое управление опирается на гидроцилиндры, которые раздвигают и сдвигают переднюю и заднюю рамы. Условия работы здесь принципиально иные и определяются экстремальными радиальными нагрузками.
Почему здесь доминируют сферические подшипники Когда тяжёлый трактор увязает в глубокой грязи и пытается повернуть, сминающая нагрузка на точки поворота колоссальна. Стандартный резьбовой род-энд может стать здесь слабым звеном: напряжение концентрируется у впадины резьбы. Поэтому на моделях тяжёлого класса инженеры обычно закладывают сферические подшипники (SPB), запрессовываемые непосредственно в проушину цилиндра или в шарнирные точки рамы. Такая конструкция сложнее в монтаже, чем резьбовой род-энд, но обеспечивает превосходную прочность. В сочетании с оптимизированными смазочными канавками она предотвращает пластическую деформацию дорожки качения («расколачивание») при колебаниях с высоким давлением и низкой скоростью.
3. Рулевое управление (передняя ось)
На тракторах классической конструкции с передней осью поперечные рулевые тяги и продольная тяга — это критически важное для безопасности соединение между рулевым колесом и колёсами. Ключевые проблемы здесь — ударные нагрузки и загрязнение.
Борьба с эффектом «абразивной пасты» Будучи самым близким к земле прецизионным компонентом, рулевые род-энды постоянно подвергаются воздействию грязи и песка. Если уплотнение выходит из строя, абразивные частицы проникают в корпус и, смешиваясь со смазкой, образуют типичный эффект «абразивной пасты», ускоряющий износ шара и дорожки.
В области подшипниковой техники разрушительное воздействие загрязнения изучено системно. Например, в модели коррекции срока службы по ISO 281 для подшипниках качения, если смазка загрязнена твёрдыми частицами при отсутствии эффективной изоляции, коэффициент загрязнения ($e_c$) значительно ухудшается, что может снизить фактическую усталостную долговечность до менее чем 10% от теоретического значения [1].
Хотя род-энды относятся к системам скользящего контакта и механизм их отказа отличается от подшипников качения, характер повреждений от загрязнителей в тяжёлых сельскохозяйственных условиях весьма схож. Поэтому для наружных рулевых систем обязательны, а не желательны, прочный резиновый пыльник и стратегия обслуживания, включающая регулярную промывку смазкой через пресс-маслёнки.
4. Тяги управления в кабине
Внутри кабины требования к тягам дросселя, сцепления и гидравлических рычагов меняются на 180 градусов. Цель — уже не грубая сила, а точность и ощущение на рычаге.

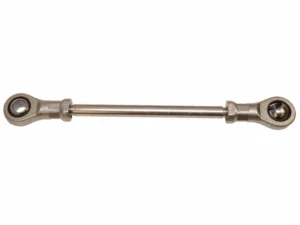

Предпочтение конструкции, не требующей обслуживания У операторов в кабине две главные нелюбимые вещи: заносить маслёнку на обивку сидений и ощущать «липкую» или нестабильную педаль. Поэтому стандартный выбор здесь — род-энд с вкладышем из PTFE (тефлона). Вкладыш из PTFE обеспечивает низкий и стабильный коэффициент трения, исключая эффект «липкого скольжения» металл-по-металлу. Это гарантирует плавную, линейную реакцию на действия оператора. Главное: такая конструкция не требует смазки в течение всего срока службы детали, сохраняя кабину чистой.
Краткое руководство по выбору
Эти четыре сценария показывают, что не существует «универсального» род-энда для сельскохозяйственной техники. Только понимая конкретные реальные условия в каждой точке, можно сделать правильный инженерный выбор.
| Область применения | Основная нагрузка | Ключевая задача | Типовое решение | Обслуживание |
|---|---|---|---|---|
| Трёхточечная навеска (верхняя тяга и др.) | Осевое растяжение/сжатие | Требуется большой угол перекоса и регулировка длины | Род-энд (резьбовой) — серия с большим углом перекоса | Регулярная смазка |
| Шарнирно-сочленённое рулевое | Экстремальная радиальная нагрузка | Предотвращение деформации дорожки и излома резьбы | Сферический подшипник — запрессовка, без резьбового хвостовика | Центральная смазка / густая смазка |
| Переднее рулевое (поперечная тяга) | Удары + проникновение грязи | Загрязнение резко сокращает срок службы (отраслевой консенсус) | Род-энд с пыльником — герметизированный и усиленный | Промывка смазкой |
| Управление в кабине | Высокая частота / малая нагрузка | Требуется плавность хода и отсутствие грязи от смазки | Род-энд с PTFE-вкладышем — самосмазывающаяся серия | Без обслуживания |
