Если вы управляете самоходным опрыскивателем за 300 000 долларов, худшее, что может случиться, — простой в разгар сезона из-за отказа подшипника за 50 долларов. Буквально в прошлом месяце мне позвонил встревоженный клиент: штанга его опрыскивателя Case IH заклинила прямо в разгар весенней кампании. После осмотра выяснилось: род-энд на соединении гидроцилиндра корродировал и вышел из строя, что стоило ему двух полных дней обработок. Дорого, когда гонишься за погодой.
Этот на вид незначительный компонент, официально называемый род-эндом (или сферическим подшипником), играет роль «суставов» сельхозопрыскивателей. От систем складывания 30-метровых штанг до прецизионных подвесок и новейших роботизированных распылительных манипуляторов с ИИ — они повсюду, и когда они отказывают, всё останавливается.
Почему сельхозопрыскивателям нужны род-энды

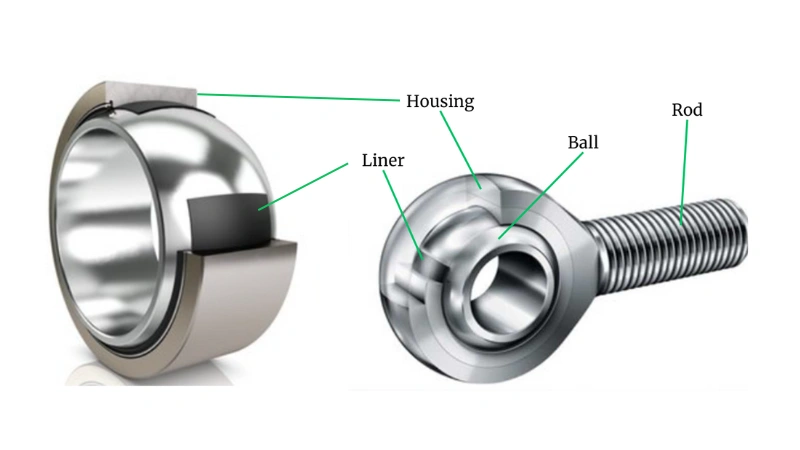

Главная особенность род-эндов — сферическая конструкция. Внутренняя дорожка качения — прецизионно шлифованный шар, внешняя — ответный сферический корпус, допускающий вращение в разных направлениях и компенсирующий угловой перекос от ±6° до ±15°. Это критично для техники, работающей на пересечённой местности, — а поверьте, поля отнюдь не гладкие парковки.
Я видел, как фермеры пытались сэкономить, ставя обычные втулки вместо род-эндов. За квартал сильный износ дал угловое отклонение штанги в 3°. Не недооценивайте эти 3°: отклонение высоты распыла напрямую снижает покрытие на 15 %, а стоимость испорченных химикатов и повторной обработки многократно превышает разницу в цене нормальных род-эндов. Скупой платит дважды.
Четыре основных типа
1. Сталь по стали, смазываемые (15-40 $/шт.)
Максимальная грузоподъёмность, подходят для основных гидроцилиндров складывания штанги, но есть нюанс: их нужно смазывать каждые 50 моточасов. У типового опрыскивателя 20-30 точек смазки — это 10 сеансов смазки за сезон и около 1000 долларов затрат на рабочую силу. Набегает быстро.
2. Самосмазывающиеся с PTFE (35-50 $/шт.)
Между шаром и корпусом установлен PTFE-вкладыш, обеспечивающий работу без обслуживания. Согласно технической документации GGB, их композитные подшипники с намоткой из волокна GAR-MAX® нарабатывают 1500-2000 моточасов на опрыскивателях John Deere. Изначально они на 30-50 % дороже, но потерпите — совокупная стоимость за 5 лет в действительности ниже.
3. Композитный материал (40-60 $/шт.)
Серия igus igubal использует конструкционные пластики, весит лишь 1/4 от стальных аналогов и работает полностью без смазки. Идеально для точной сельхозробототехники, где важен вес.
4. Нержавеющая сталь, высокотемпературные
Применяются в особых сценариях, например в системах паровой стерилизации теплиц. В полевых опрыскивателях встречаются редко.
Применение 1: соединения гидроцилиндров складывания штанги

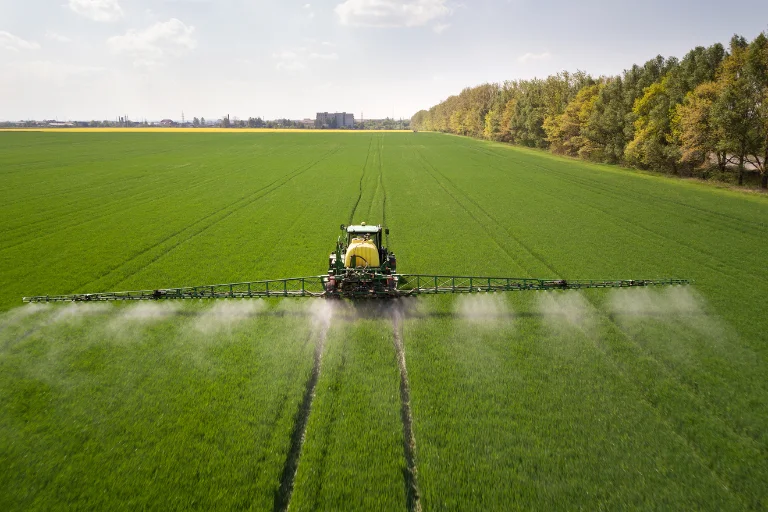

Современные самоходные опрыскиватели имеют штанги размахом 25-40 метров, складываемые 3-5 секциями гидроцилиндров. Каждый цилиндр требует род-эндов на обоих концах для компенсации углового перекоса; иначе боковые нагрузки деформируют корпус цилиндра — и это счёт за ремонт, который вам не нужен.
Возьмём Case IH Patriot 4440: одна секция штанги весит около 1000 кг и складывается двумя гидроцилиндрами. Вот в чём большинство ошибается: гидроцилиндры не поднимают штангу вертикально — они установлены рядом с осью поворота, образуя рычажную структуру.
Поскольку плечо силы (расстояние от оси цилиндра до оси вращения) намного короче плеча сопротивления (расстояние от центра тяжести штанги до оси вращения), передаточное отношение обычно составляет 1:3—1:5. Здесь физика становится интересной: хотя штанга весит 1000 кг (примерно 10 000 Н), гидроцилиндр фактически несёт статическую нагрузку 15-25 кН на цилиндр (расчёт при g=10 м/с² и передаточном отношении 1:3-1:5).
С динамическим коэффициентом 1,5-2x на удар при складывании пиковые нагрузки достигают 22-50 кН. Добавьте боковые нагрузки и коэффициент запаса сельхозтехники 2,5-3 — и реальный подбор попадает в диапазон 55-150 кН. На практике основные цилиндры складывания штанги комплектуются усиленными род-эндами на 60-100 кН.
Сравнение затрат за 5 лет
Посчитаем, сколько это стоит на самом деле (на базе 20 род-эндов):
Традиционные, сталь по стали, смазываемые:
- Первоначальная покупка: $25 × 20 = $500
- Срок службы: 2 года
- Замены за 5 лет: один раз на 2-й год, один раз на 4-й год
- Полная стоимость покупки: $500 (изначально) + $500 (2-й год) + $500 (4-й год) = $1500
- Обслуживание в год: 10 смазок × 2 часа × $50/ч = $1000/год
- Итого за 5 лет: $1500 + $5000 = $6500
Самосмазывающиеся с PTFE:
- Первоначальная покупка: $40 × 20 = $800
- Срок службы: 4 года
- Замены за 5 лет: один раз на 4-й год
- Полная стоимость покупки: $800 (изначально) + $800 (4-й год) = $1600
- Обслуживание в год: $0 (без обслуживания)
- Итого за 5 лет: $1600 + $0 = $1600
Самосмазывающееся решение на 60 % дороже на старте — понимаю, этот ценовой шок реален. Но вот что говорят цифры: примерно 75 % экономии совокупных затрат за 5 лет ($1600 против $6500). И это без учёта упущенной выгоды простоя в разгар сезона, когда нужно опрыскивать, а не смазывать подшипники.
Применение 2: угловая компенсация в подвесках штанги
Штангам нужны подвески для поддержания постоянного клиренса (обычно 18-24 дюйма). Отклонение высоты распыла на ±2 дюйма даёт 15-20 % разброса покрытия — а с дорогими химикатами это буквально деньги, распылённые по земле. Каждое звено подвески требует род-эндов для свободного шарнирного хода.
Традиционные втулки допускают вращение лишь по одной оси и заклинивают при качании штанги. Сферические подшипники дают ±10-15° многонаправленной угловой компенсации, полностью устраняя заклинивание. Технический документ GGB показывает, что подвески с композитными подшипниками GAR-MAX® улучшают стабильность штанги на 30 % по сравнению со втулками — и я видел этот эффект своими глазами в поле.
Выбор материала для коррозионно-агрессивных химических сред

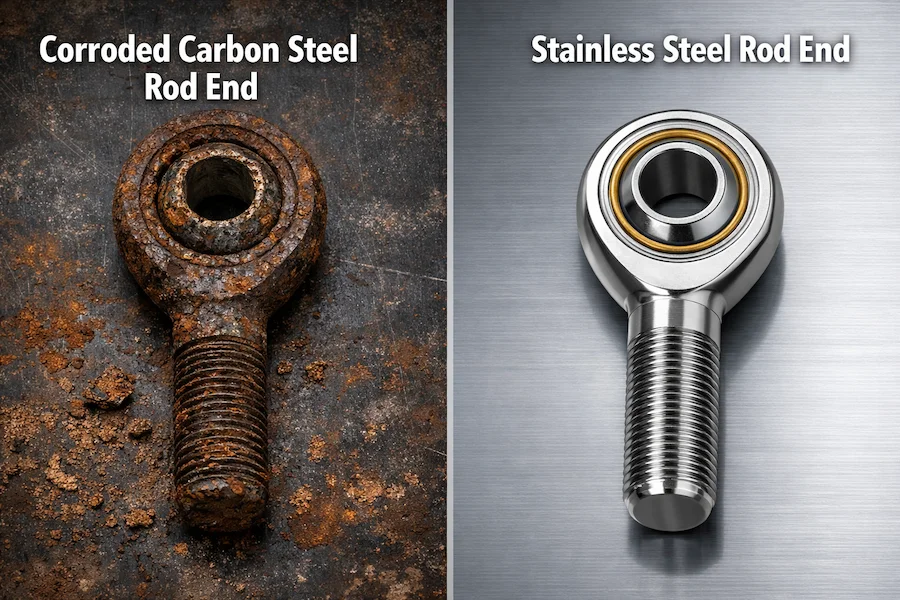

А вот самое неприятное: род-энды подвески штанги напрямую контактируют с раствором. Я сам проводил испытания: обычные оцинкованные род-энды из углеродистой стали в растворе глифосата через 6 месяцев показывают обширное разрушение покрытия и тяжёлую внутреннюю коррозию.
Цифры говорят сами за себя:
- Нержавеющая сталь + PTFE: $60, срок службы 3-5 лет, затраты в годовом исчислении $12-20
- Оцинкованная углеродистая сталь: $25, срок службы 6-12 месяцев, затраты в годовом исчислении $25-50
Одно хозяйство, с которым я работаю, три года назад перешло на серию GGB GAR-MAX® и с тех пор их не меняло. Стабильность штанги заметно выросла, экономия химикатов — около 8 %. Это реальные деньги, вернувшиеся в кассу.
Применение 3: двухманипуляторные распылительные системы точной сельхозробототехники
Традиционные опрыскиватели работают «сплошным способом», теряя 90 % химикатов на нецелевых участках. Новое направление точного земледелия — распознавание изображений с ИИ в связке с точечным внесением роботизированными манипуляторами, снижающее расход химикатов на 80-95 %. Одна экологическая составляющая чего стоит, не говоря об экономии.
Согласно кейсам igus по сельхозробототехнике, некоторые продвинутые роботы точного внесения оснащены манипуляторами с несколькими степенями свободы для точечного распыла после ИИ-распознавания. В каждом суставе таких роботов используются композитные род-энды igus igubal, обеспечивающие свободу движения.
Почему для роботизированных манипуляторов выбирают igus?
Вот что делает их выбором номер один:
- Сверхлёгкие: 50 г против 200 г у стали — минус 75 % веса, критично при сотнях перемещений манипулятора в час
- Нулевая смазка: Смазка загрязняет пахотные земли; композиты самосмазывающиеся по своей природе. Нет смазки — нет загрязнения почвы
- Без обслуживания: Подумайте: для 10 роботов со 160 подшипниками традиционные решения требуют 160 точек смазки еженедельно. Для коммерческой эксплуатации это полностью нереально
Сравнительная таблица:
| Параметр | Традиционная сталь | Композит igus |
|---|---|---|
| Вес | 200g | 50g |
| Грузоподъёмность | 50kN | +5-15kN |
| Обслуживание | Каждые 50 ч | Без обслуживания |
| Затраты за 5 лет (16 шт.) | $4,400 | $720 |
Руководство по подбору и рекомендации по закупке
Схема принятия решения
Шаг 1: оцените требования к нагрузке
- >50 кН → сталь по стали, смазываемые (тяжёлые применения, как основные цилиндры складывания штанги)
- 20-50 кН → нержавеющая сталь с PTFE
- <20 кН → подойдёт любой тип, но я бы приоритизировал необслуживаемые
Шаг 2: оцените среду
- Контакт с раствором → нужны коррозионностойкие материалы, точка
- Защищённое место → углеродистая сталь допустима, но, честно говоря, нержавейка стоит своей наценки
Шаг 3: оцените возможности обслуживания
- Ограниченные возможности обслуживания → берите необслуживаемые и избавьте себя от головной боли
- Крупные парки (10 и более единиц) → настоятельно рекомендую необслуживаемые — поверьте моему опыту
Решения для типовых сценариев
Самоходные опрыскиватели (Case IH, John Deere):
- Основные цилиндры складывания штанги (4-6 шт.): нержавеющая сталь с PTFE, $60-80
- Система подвески (10-15 шт.): композит GGB GAR-MAX®, $45-60
- Общая инвестиция: $1500-2500
- Ожидаемый ROI: экономия $4000-6000 на обслуживании за 5 лет
Малые и средние прицепные опрыскиватели:
- Система подвески: нержавеющая сталь с PTFE, $45
- Цилиндры складывания: смазываемая углеродистая сталь, $25 (допустимо при ограниченном бюджете, хоть и не идеально)
- Общая инвестиция: $600-1000
Роботы точного земледелия:
- Суставы манипуляторов (16-24 шт.): igus igubal, $40-60
- Инвестиция на единицу: $800-1500
- Крупные внедрения получают скидки 15-25 % за объём — обязательно спросите
Чек-лист закупки
Перед тем как разместить заказ:
- Расчёт нагрузок (статическая + динамическая + коэффициент запаса 2,5-3)
- Внутренний диаметр, совпадающий с пальцем гидроцилиндра
- Сертификация материалов (марка нержавеющей стали, спецификации PTFE)
- Закупайтесь за 2-3 месяца до высокого сезона — ждать, пока они понадобятся, значит напрашиваться на неприятности
- Держите 10-20 % запаса
Ключевые рекомендации
Запомните три вещи:
- Считайте совокупную стоимость за 5 лет, а не только цену покупки — Необслуживаемые решения на 60 % дороже на старте, но экономят 75 % за 5 лет. Посчитайте для своего хозяйства.
- Приоритет необслуживаемым в критических точках — Даже при ограниченном бюджете ставьте необслуживаемые как минимум в подвески и труднодоступные места. Себя в будущем поблагодарите.
- Закупайтесь заранее — За два месяца до посевной — лучшее время закупок. Я видел хозяйства, терявшие дни в ожидании запчастей из-за позднего заказа.
