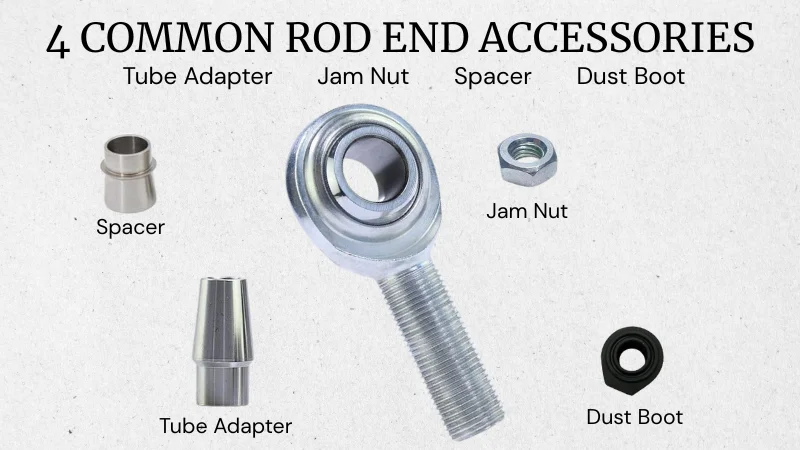

Род-энды широко используются в автоспорте, внедорожных проектах и промышленном оборудовании. Но сам шарнир — лишь часть истории. Чтобы правильно установить их и продлить срок службы, часто требуется несколько аксессуаров для род-эндов. Это не дополнительные опции — они решают реальные проблемы в ежедневной эксплуатации. В этой статье мы рассмотрим четыре распространенных аксессуара и объясним, почему они важны.
Зачем нужны аксессуары для род-эндов
Род-энд сам по себе может справиться с задачей, но большинству конструкций требуется больше, чем просто подшипник и корпус. Именно поэтому комплекты и аксессуары для род-эндов так важны. Трубчатый адаптер упрощает приварку род-энда к тяге. Контргайка надежно фиксирует соединение под нагрузкой. А проставка для компенсации перекоса позволяет увеличить угол и обеспечивает более плавное движение. А пылезащитный чехол защищает шарнир от грязи и песка. Каждый аксессуар выполняет простую, но важную функцию. Для покупателей, сборщиков и инженеров знание этих опций помогает выбрать род-энды, которые надежно работают в реальных условиях, а не только в каталоге.
Трубчатый адаптер для род-эндов
трубчатый адаптер — вероятно, первый аксессуар, который вы используете при работе с род-эндами. Он приваривается к концу тяги или рычага, образуя резьбовое отверстие, в которое ввинчивается род-энд.
Почему это важно:
- Без трубчатого адаптера замена изношенного род-энда означает обрезку и повторную приварку всей трубы.
- С ним достаточно просто выкрутить старый род-энд и установить новый — быстро и экономично.
Общие характеристики:
- Материалы: углеродистая сталь, легированная сталь, нержавеющая сталь
- Варианты резьбы: правая или левая
- Совместимость: подходит для род-эндов с наружной или внутренней резьбой
- Применение: гоночная подвеска, внедорожные тяги, промышленные рычаги
Короче говоря, именно трубчатый адаптер делает род-энды практичными в реальных условиях. Он экономит время, снижает объем слесарных работ и дает гибкость при проектировании или ремонте тяг без начала с нуля.
Контргайка для род-эндов

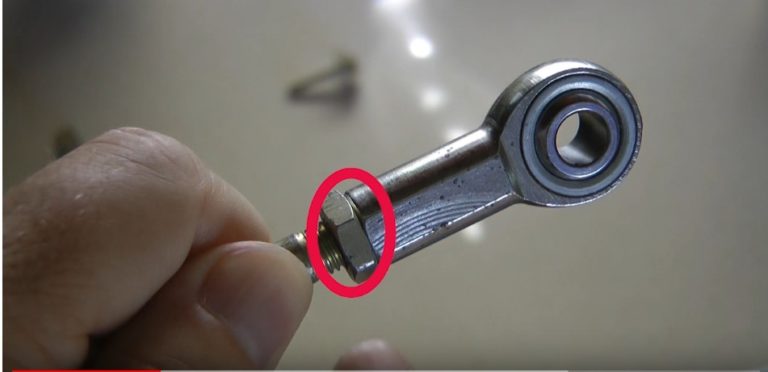

Контргайка — небольшая деталь, но она играет большую роль в надежной фиксации род-энда. После того как род-энд ввинчен в трубчатый адаптер или тягу, контргайка затягивается о поверхность, фиксируя его на месте. Без нее род-энд может ослабнуть от вибрации или тяжелых нагрузок.
Почему это важно:
- Предотвращает откручивание род-энда во время работы
- Сохраняет соосность даже при ударах и вибрациях
- Обеспечивает дополнительный уровень безопасности в ответственных узлах
Общие характеристики:
- Материалы: углеродистая сталь для стандартного применения, нержавеющая сталь для коррозионных или наружных условий
- Типы резьбы: доступны в правом и левом исполнении в соответствии с вашим род-эндом
- Использование: обычно одна контргайка на род-энд, хотя в некоторых конструкциях для большей надежности используют две
Строите ли вы рычаг подвески для гоночного автомобиля или тягу для промышленного оборудования, контргайка — недорогая, но незаменимая деталь любого комплекта род-эндов. Это самый простой способ убедиться, что соединение остается затянутым и надежным.
Проставка для компенсации перекоса род-энда
Для быстрой наглядной демонстрации посмотрите видео «Exploring High Misalignment Spacers» от автора на YouTube groutaone.

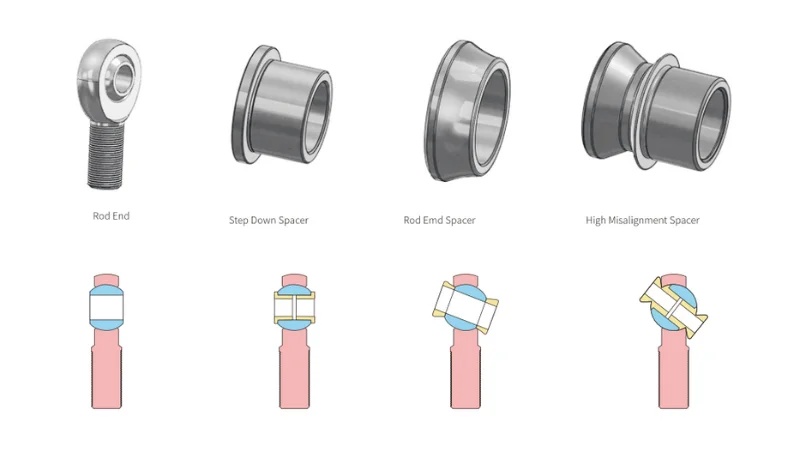

проставка для компенсации перекоса (иногда называемая проставкой большого угла перекоса) используется, когда род-энд должен двигаться под большим углом, чем он обычно допускает. Она устанавливается с обеих сторон шара внутри корпуса, создавая дополнительный зазор. Это особенно важно в рулевых или подвесочных конструкциях, где шарнир должен артикулировать сильнее обычного.
Почему это важно:
- Увеличивает рабочий угол род-энда, иногда почти вдвое
- Снижает заклинивание в рулевых системах и подвеске
- Обеспечивает более плавное движение при динамических нагрузках
- Помогает предотвратить преждевременный износ из-за ограниченного движения
Общие характеристики:
- Материалы: стандарт — углеродистая и нержавеющая сталь; для легких гоночных конструкций также используется алюминий
- Посадка: размер подобран под отверстие шара род-энда
- Применение: внедорожные рычаги подвески, гоночные рулевые тяги, рулевые валы и кастомные тяги
Если вы когда-нибудь сталкивались с заклиниванием род-энда или достижением его предела до того, как подвеска достигала полного хода, вы понимаете, почему эти проставки так важны. Это небольшие детали, но они кардинально меняют гибкость, которую могут дать аксессуары для род-эндов в вашей сборке.
Пылезащитный чехол для род-эндов

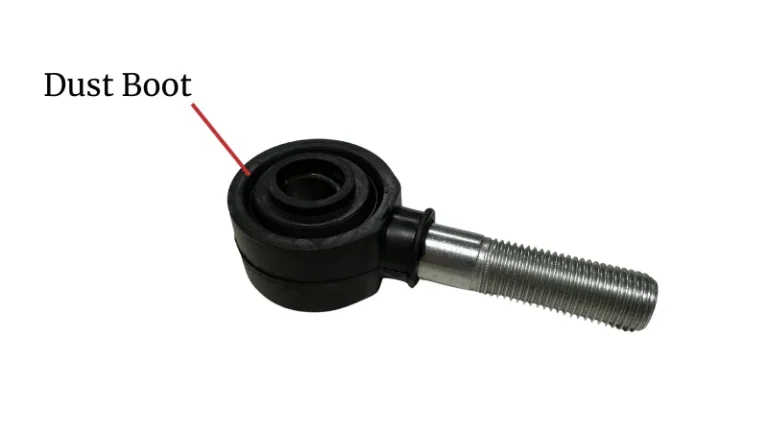

Пылезащитный чехол — это прежде всего защита. Он закрывает шарнир род-энда и не пропускает песок, грязь и другой мусор, которые иначе сократили бы срок его службы. Без него загрязнения могут попасть в шар и обойму, вызывая шум, жесткое движение и ускоренный износ.
Почему это важно:
- Защищает от пыли, песка и мелкого мусора
- Продлевает срок службы род-энда
- Предотвращает нежелательный шум и вибрации, вызванные загрязнением
- Снижает потребность в обслуживании в загрязненных или наружных условиях
Общие характеристики:
- Материал: обычно неопрен (хлоропреновый каучук) для прочности и гибкости
- Установка: надевается на род-энд простыми инструментами, быстрая установка
- Применение: внедорожная техника, сельскохозяйственные машины, горное оборудование и любые запыленные или влажные условия работы
Если ваши род-энды работают в тяжелых условиях, пылезащитный чехол — не опция, а необходимость. За цену небольшого аксессуара вы получаете более длительные интервалы обслуживания и значительно меньше проблем в эксплуатации. Именно поэтому многие комплекты род-эндов включают их по умолчанию.
Заключительное замечание
Род-энды могут выглядеть просто, но без правильных аксессуаров они не раскроют свой потенциал. Аксессуары для род-эндов, такие как трубчатые адаптеры, контргайки, проставки для компенсации перекоса и пылезащитные чехлы, решают реальные задачи — упрощают установку, повышают надежность и продлевают срок службы. Для покупателей, инженеров и сборщиков понимание этих деталей означает меньше отказов и более слаженную работу над проектами. Закупаете ли вы комплекты род-эндов для промышленного применения или модернизируете гоночную подвеску, не упускайте из виду мелкие детали. Именно они поддерживают работу всей системы как надо.
Аксессуары завершают узел, но сначала нужно выбрать правильный шарнир. Пошаговый процесс выбора смотрите в нашем руководстве по покупке heim joint.
