Работая с род-эндами — будь то гоночная подвеска, сельскохозяйственная техника или промышленная автоматизация, — вы быстро сталкиваетесь с простой, но критически важной задачей: добиться того, чтобы всё состыковалось. Именно здесь выходят на сцену проставки для род-эндов. Эти небольшие компоненты на первый взгляд не производят впечатления, но они решают проблемы соосности, зазора и хода, которые в противном случае обернулись бы дорогостоящими неприятностями.
Что такое проставки для род-эндов?
В самом простом виде проставки для род-эндов — это прецизионно обработанные втулки или гильзы, которые устанавливаются между род-эндом и его посадочной поверхностью. Их задача не сводится к «заполнению зазора». На деле они обеспечивают правильный зазор, при необходимости уменьшают диаметр болта, а в некоторых случаях позволяют получить больший угол поворота, чем род-энд мог бы обеспечить сам по себе. Без подходящих проставок возникает риск заклинивания, перекоса или преждевременного износа шарниров и кронштейнов. Для детали, выглядящей как маленькая металлическая трубка, роль проставок в геометрии подвески и проектировании рычажных механизмов куда больше, чем кажется.
Интересно то, что разные конструкции решают разные задачи.
A стандартная проставка для род-энда удерживает крепёж соосным, не уменьшая размер болта.
A ступенчатая проставка (step down) адаптирует избыточный крепёж к болтам меньшего диаметра, сохраняя центровку шарнира.

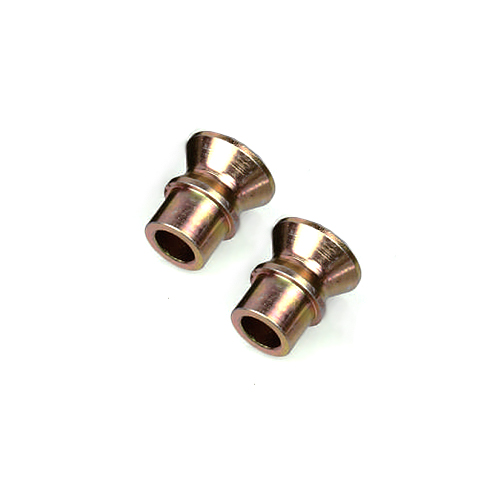

А a проставка повышенного перекоса идёт ещё дальше — буквально преобразует угол поворота шарнира, чтобы справляться с экстремальными перемещениями в подвесках 4-link или системах рулевой тяги.
Таким образом, говоря о «проставках для род-эндов», мы имеем в виду не отдельную деталь, а целое семейство решений, которые тонко настраивают работу род-эндов в реальных узлах.
Зачем мы их используем?
Если вы когда-нибудь пытались прикрутить род-энд напрямую к кронштейну или рулевому рычагу, то знаете: идеальной посадки добиться удаётся не всегда. Размеры крепежа не всегда совпадают, монтажная ширина варьируется, а иногда шарнир просто не может поворачиваться настолько, насколько требуется вашей системе. Именно здесь вступают в дело проставки для род-эндов: они устраняют эти мелкие, но критичные несоответствия. Например, ступенчатая проставка позволяет уменьшить размер болта, если крепёж избыточен, экономя и вес, и пространство. В схемах вроде панар-тяг или рулевых тяг, где перекос практически отсутствует, ступенчатые проставки гарантируют, что всё по-прежнему зафиксируется аккуратно, без перегрузки род-энда. Это маленькая деталь, но она предотвращает те проблемы с допусками, которые могут привести к заклиниванию или неравномерному износу.
Помимо простой «подгонки», проставки оптимизируют работу род-эндов в реальных условиях. Стандартная проставка даёт больший зазор относительно кронштейнов или рулевых рычагов без уменьшения размера болта — это принципиально, когда нужна полная прочность крепежа. Проставки повышенного перекоса — выбор номер один, когда геометрия подвески требует экстремальной артикуляции. Уменьшая диаметр болтового отверстия и увеличивая радиус сферы, они позволяют род-эндам отклоняться далеко за пределы естественного ограничения. Поэтому их устанавливают в рулевые тяги, рычаги подвески и системы 4-link, где значительные осевые и радиальные перемещения обязательны. Коротко говоря, мы используем проставки для род-эндов не только ради удобства: они сохраняют надёжность и безопасность систем и обеспечивают работу ровно так, как задумали инженеры и конструкторы.
3 типа проставок для род-эндов и их сравнение
Ступенчатая проставка (Step Down)
Ступенчатая проставка — это в точности то, что следует из названия: она «ступенчато снижает» требования к крепежу, уменьшая размер болтового отверстия. На практике это означает, что можно использовать болт меньшего размера, сохраняя при этом правильную центровку шарнира в кронштейне. Выгода двойная. Во-первых, она не позволяет избыточному крепежу добавлять лишний вес или занимать больше места, чем нужно. Во-вторых, она позволяет конструкторам адаптировать род-энды к существующим кронштейнам без перепроектирования всего узла. Ступенчатые проставки добавляют совсем немного монтажной ширины, что делает их идеальными для тяги Trac, панар-тяг и рулевых тяг — применений, где перекос практически отсутствует, а нагрузки высоки. Считайте их «адаптерами» в мире проставок: они кардинально не меняют характер движения род-энда, но гарантируют, что всё встанет как надо.
Стандартная проставка для род-энда
Стандартная проставка — самый простой вариант, но не путайте простоту с незначительностью. В отличие от ступенчатых проставок, они не уменьшают размер болта. Вместо этого они обеспечивают зазор между род-эндом и его посадочной поверхностью, например кронштейном или рулевым рычагом. Этот зазор критически важен для предотвращения трения, заклинивания или преждевременного износа при повороте шарнира. Представьте, что вы монтируете род-энд вплотную к кронштейну — при каждом движении корпус будет цепляться. Стандартная проставка даёт шарниру «пространство для дыхания», что напрямую означает более плавную работу и увеличенный срок службы. Покупатели и сборщики, которые хотят сохранить полную прочность крепежа (оставив размер болта неизменным), обычно выбирают именно их. Это скромные герои узлов, где долговечность важнее вычурной геометрии.
Проставка повышенного перекоса
Если ступенчатые проставки — адаптеры, а стандартные — защитники, то проставки повышенного перекоса — те, кто открывает возможности. Они спроектированы так, чтобы выжать максимум из углов поворота за счёт увеличения радиуса сферы и уменьшения диаметра болтового отверстия. Результат? Род-энд, который может отклоняться гораздо дальше обычного. Это бесценно в подвесках с большим ходом — системах 3-link и 4-link, рулевых тягах и рычагах подвески, где важны и осевые, и радиальные перемещения. Без проставок повышенного перекоса шарнир заклинивал бы на экстремальных углах, нагружая корпус и создавая риск отказа. С ними вы раскрываете полный диапазон движения, сохраняя надёжность соединения. Да, они немного уменьшают размер болта, но этот компромисс оправдан, когда приоритет — артикуляция. Для сборщиков внедорожных проектов и гоночных инженеров это часто первый выбор, когда геометрия становится сложной.
Сравнение
Каждый тип проставок решает свою задачу, поэтому универсального решения не существует.
Ступенчатые проставки служат для адаптации крепежа, снижения веса и центровки шарнира без переделки кронштейна.
Стандартные проставки сохраняют размер болта и обеспечивают столь необходимый зазор — они незаменимы, когда приоритетом является прочность.
Проставки повышенного перекоса меняют размер болта на артикуляцию, открывая углы подвески, которые род-энды не могут обеспечить самостоятельно.
Если поставить их рядом, выбор сводится к приоритетам вашего проекта: снижение веса, долговечность или максимальный ход? На практике большинство конструкторов и инженеров используют сочетание всех трёх в разных системах. Поэтому проставки для род-эндов — не просто аксессуары, а точные инструменты, которые позволяют род-эндам работать так, как задумано, в реальных условиях.
В конечном счёте, проставки для род-эндов — это маленькие детали, которые имеют большое значение. Ступенчатая проставка, адаптирующая избыточный крепёж, стандартная проставка, защищающая от заклинивания, или проставка повышенного перекоса, открывающая экстремальную артикуляцию, — каждая вносит вклад в безопасную и эффективную работу узлов. От гоночных подвесок до сельскохозяйственной техники — везде, где применяются род-энды, рядом найдётся проставка, которая обеспечит работу в соответствии с проектом. В следующий раз, когда будете определять характеристики рычажного механизма или рулевого управления, не упускайте из виду эти маленькие компоненты — зачастую именно они служат скрытой причиной надёжной работы вашей системы.
