Выбирая между сферическими подшипниками и шариковыми подшипниками, важно понимать различия в их конструкции, принципе работы и области применения. Оба типа подшипников широко используются в механических системах, однако каждый из них благодаря своим особенностям превосходит в определённых условиях. В этой статье мы разберём ключевые различия и поможем вам выбрать вариант, оптимальный для вашей задачи.
Механизм работы: скольжение или качение

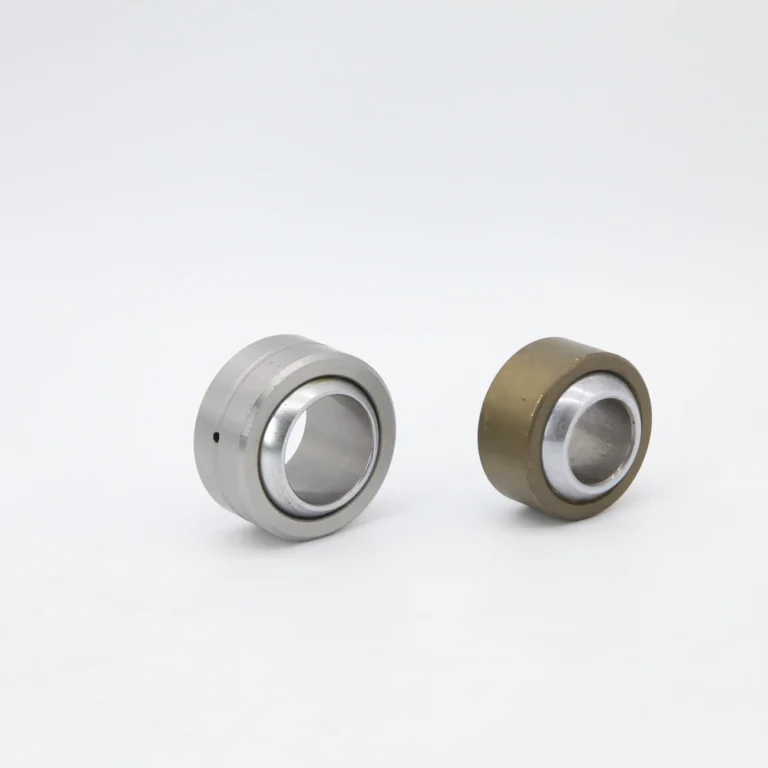

Сферические подшипники работают за счёт скользящего контакта между внутренним и наружным кольцами. Обычно в них применяются специальные антифрикционные материалы, например армированный нейлон, PTFE (тефлон) или бронза, при этом часто используется смазка (масло или пластичная смазка) для снижения трения. Такой механизм скольжения позволяет этим подшипникам компенсировать угловой перекос без потери производительности.
Шариковые подшипники, напротив, работают по принципу качения: шарики катятся между внутренним и наружным кольцами, создавая точечный контакт. Такая конструкция сводит трение к минимуму, но не допускает столь же свободной компенсации перекосов, поэтому шариковые подшипники лучше всего подходят для высокоскоростных узлов с низким трением.
Применения

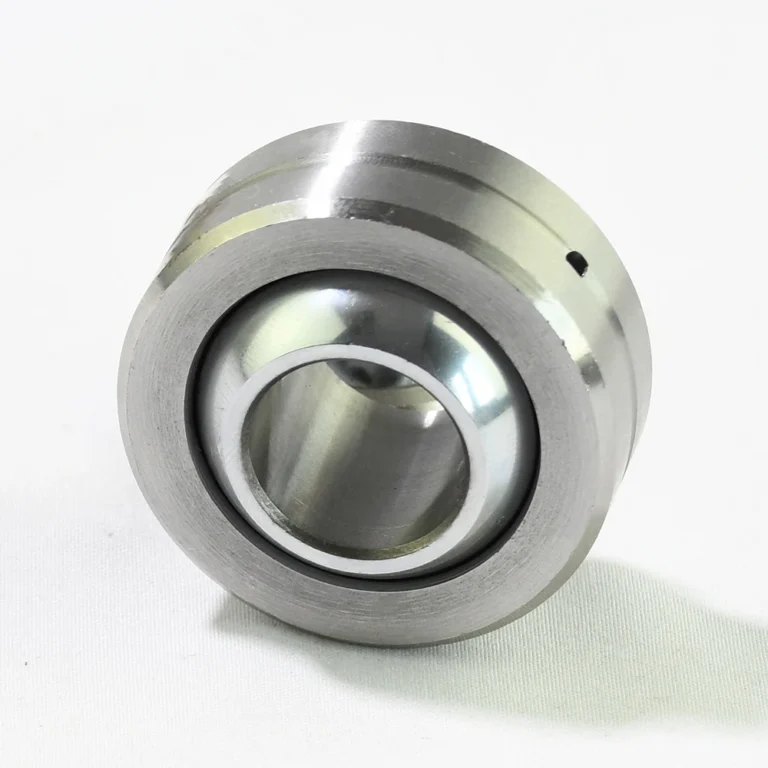

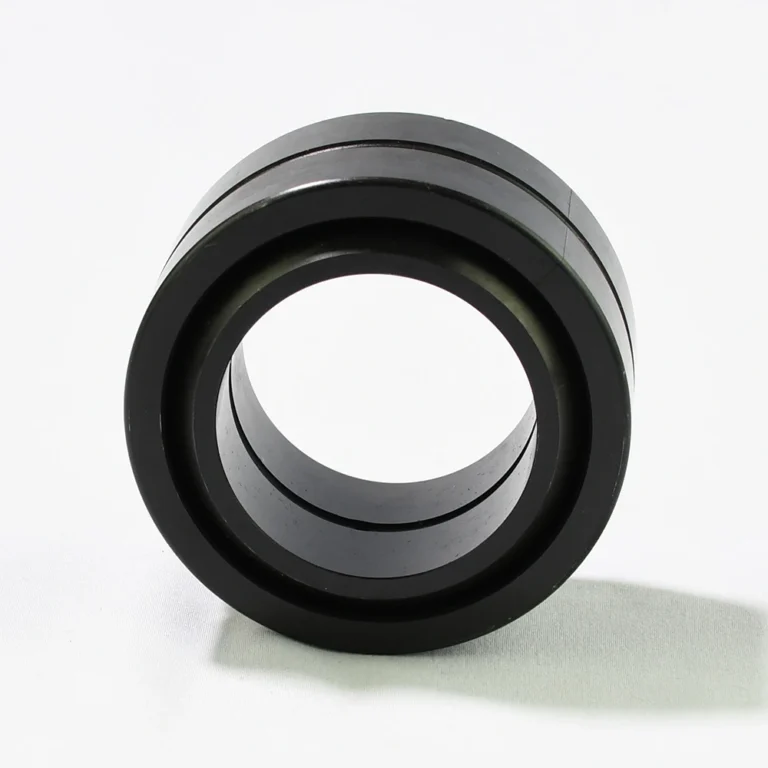

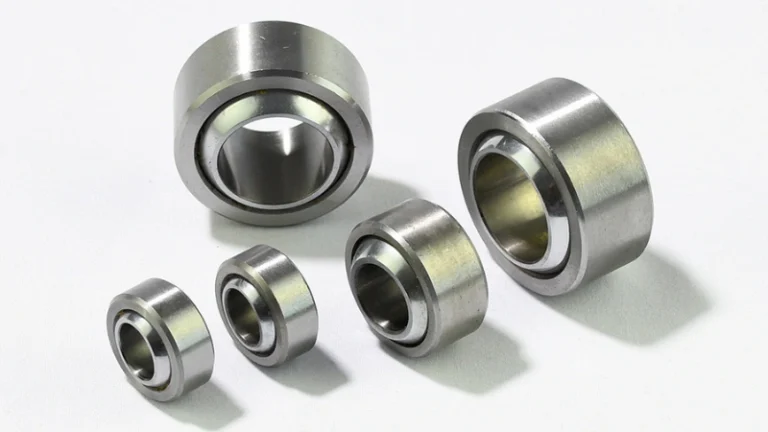

Сферические подшипники
Эти сферические подшипники рассчитаны на восприятие высоких радиальных и осевых нагрузок с одновременной компенсацией углового перекоса. Они типичны для тяжёлой техники, автомобильных подвесок и морского оборудования — там, где критичны соосность и грузоподъёмность. Если вам нужно работать с большими сложными нагрузками при периодических перекосах, сферические подшипники — оптимальный выбор.
Шариковые подшипники
Шариковые подшипники созданы для работы с низким трением и на высоких скоростях. Они широко применяются в электродвигателях, велосипедных колёсах и офисной технике, где важны скорость и плавность хода. Они отлично подходят для условий с минимальным сопротивлением и высокой частотой вращения, но проигрывают, когда возникает проблема соосности.
Несущая способность
Сферические подшипники
Эти подшипники воспринимают значительные радиальные и осевые нагрузки одновременно, что делает их идеальными для приложений, где нужно нести тяжёлые комбинированные нагрузки и при этом допускать перекосы. Они прекрасно подходят для узлов с медленным или качательным движением, где требуется высокая грузоподъёмность, — например, для гидроцилиндров и тяжёлой техники.
Шариковые подшипники
Шариковые подшипники по своей конструкции отлично работают с радиальными нагрузками, но могут воспринимать и лёгкие осевые (в зависимости от исполнения). Поскольку площадь контакта ограничена точечным контактом шариков и дорожек качения, их несущая способность обычно ниже, чем у сферических подшипников. Они идеальны для лёгких нагрузок и высокоскоростных применений — например, в двигателях и прецизионном оборудовании.
Ключевые различия
| Особенность | Шариковый подшипник | Сферический подшипник |
|---|---|---|
| Механизм контакта | Качение (точечный контакт) | Скольжение (без тел качения) |
| Несущая способность | Лёгкие и средние нагрузки | Тяжёлые и сложные нагрузки |
| Основные типы нагрузок | Преимущественно радиальные, ограниченные осевые | Радиальные и осевые, компенсируют перекос |
| Способность к самоустановке | Низкая (чувствителен к перекосам) | Отличная (рассчитан на угловое смещение) |
| Пригодность по скорости | Высокие скорости | Низкие скорости или качательное движение |
| Типичные применения | Двигатели, прецизионное оборудование | Автомобильные подвески, тяжёлая техника |
Ключевые преимущества сферических подшипников

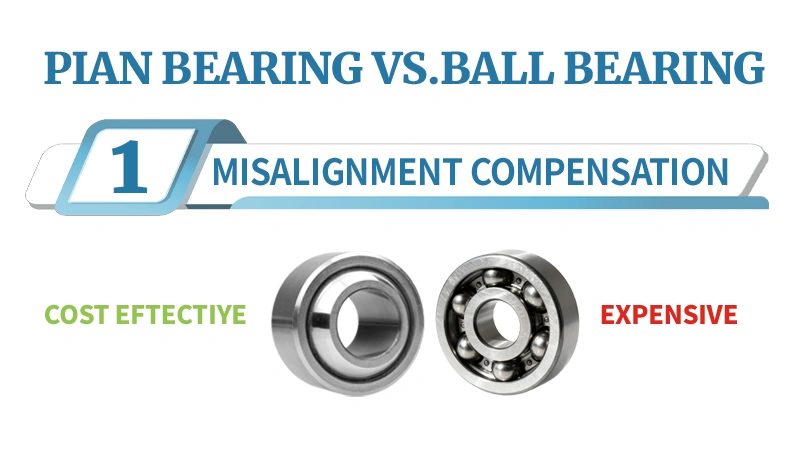

1. Экономичная компенсация перекосов
В отличие от шариковых подшипников с функцией самоустановки, сферические подшипники легко компенсируют перекосы без дополнительных затрат. Они автоматически выставляются при монтаже, избавляя от дорогостоящих регулировок и доработок механической обработкой.

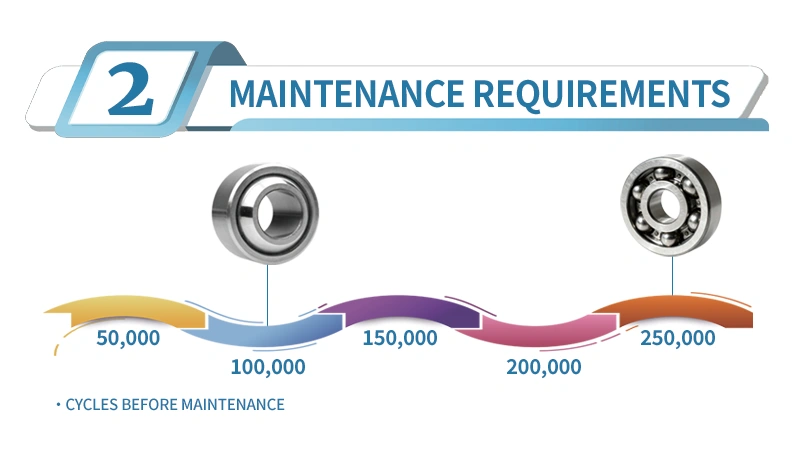

2. Минимальные требования к обслуживанию
Сферические подшипники изготавливаются методом спекания с использованием пропитанного маслом металлического порошка. Эта постоянная смазка снижает частоту обслуживания, благодаря чему на протяжённой дистанции такие подшипники заметно экономичнее традиционных шариковых.

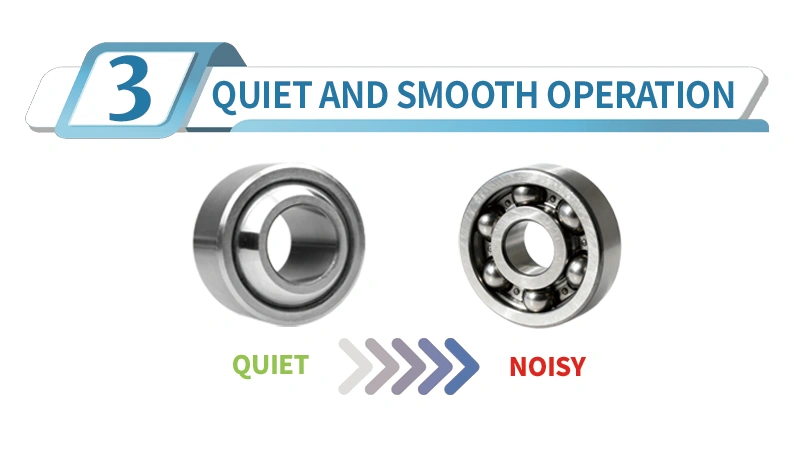

3. Тихий и плавный ход
Благодаря постоянной смазке сферические подшипники работают тихо и плавно. Это делает их отличным выбором для применений, чувствительных к шуму, и обеспечивает более тихую работу промышленных и автомобильных систем.

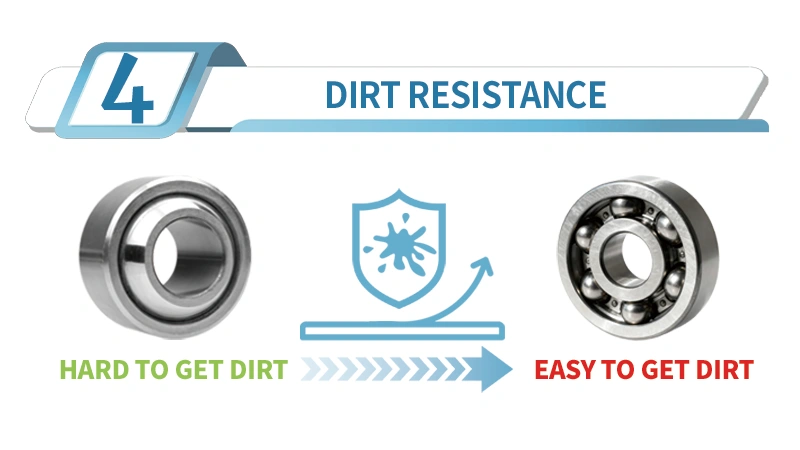

4. Повышенная стойкость к загрязнениям
Конструкция сферических подшипников способствует выталкиванию грязи и частиц, особенно в запылённых условиях. При работе тепло выдавливает масло из пор, вытесняя загрязнения и снижая вероятность их накопления.

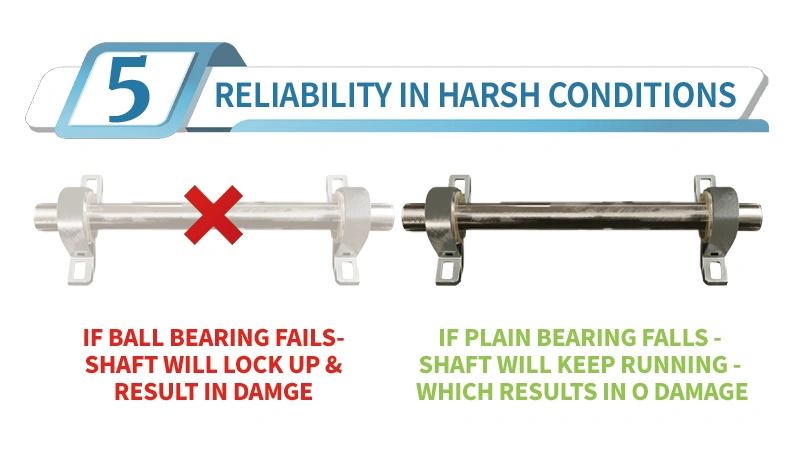

5. Повышенная надёжность в тяжёлых условиях
При износе сферический подшипник обычно начинает скрипеть, но система продолжает работать. Выход из строя шарикового подшипника, напротив, может заклинить вал и повредить двигатель и другие компоненты. Поэтому в критичных применениях сферические подшипники надёжнее.

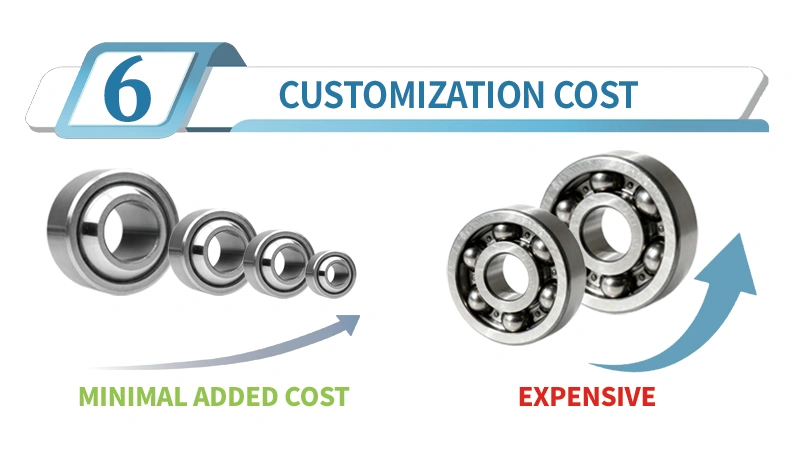

6. Дешёвая кастомизация
Благодаря технологии спекания сферические подшипники можно изготавливать на заказ с минимальными дополнительными затратами, особенно в объёмах OEM. Шариковым подшипникам для доработки требуются более сложные процессы, что делает любые изменения дороже.

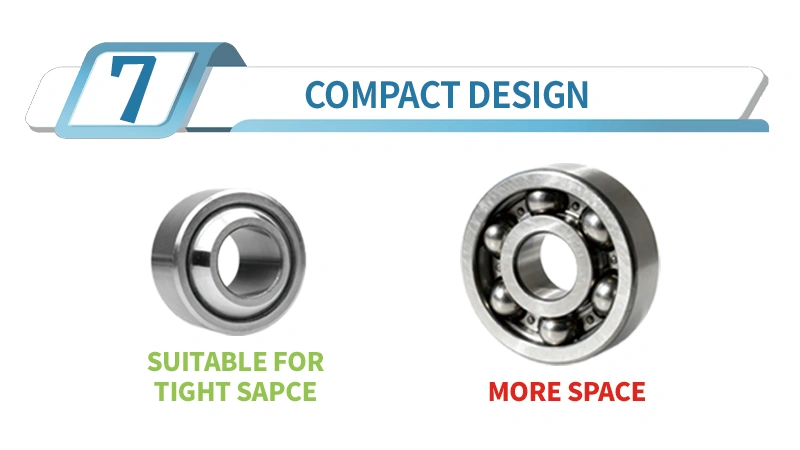

7. Компактная конструкция для стеснённых пространств
Сферические подшипники имеют компактную конструкцию, что делает их подходящими для применений с ограниченным пространством. Малые размеры позволяют устанавливать их там, где шариковый подшипник может не поместиться, обеспечивая большую свободу проектирования.
Заключение
Выбор между сферическими и шариковыми подшипниками во многом зависит от области применения. Сферические подшипники идеальны для тяжёлых условий, где требуются высокая грузоподъёмность и допуск перекосов, а шариковые раскрывают себя в высокоскоростных узлах с низким трением и умеренными нагрузками. Понимание ключевых различий в конструкции, восприятии нагрузок и пригодности для разных задач поможет принять взвешенное решение и обеспечить оптимальную работу вашего оборудования.
