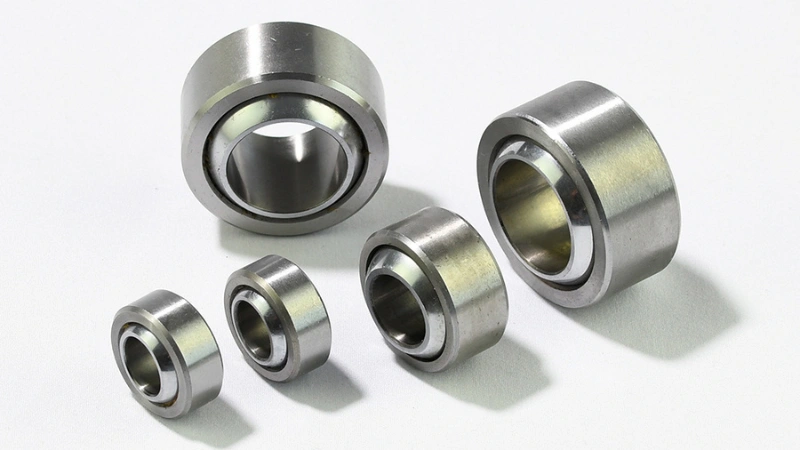

Сферический подшипник, также известный как сферический подшипник скольжения, сферическая втулка или uniball-подшипник, предназначен для компенсации угловых и колебательных движений между двумя компонентами. Такие подшипники рассчитаны на перекосы, тяжёлые нагрузки и экстремальные условия, обеспечивая долговечность и надёжную работу. Как в промышленном, так и в автомобильном применении сферические подшипники обеспечивают отличную грузоподъёмность и коррозионную стойкость, что делает их незаменимыми для техники, требующей гибкости и прочности.
В этом блоге мы подробно рассмотрим, что такое сферические подшипники, их конструкцию, материалы, особенности и области применения. В завершение мы также сравним различия между сферическими подшипниками и сферическими роликоподшипниками.
Конструкция сферического подшипника
Сферический подшипник обычно состоит из трёх ключевых компонентов: наружного кольца (обоймы), внутреннего кольца (сферы) и вкладыша. В зависимости от функции эти подшипники делятся на два типа, которые мы подробно рассмотрим ниже.
Сферический подшипник «сталь по стали»

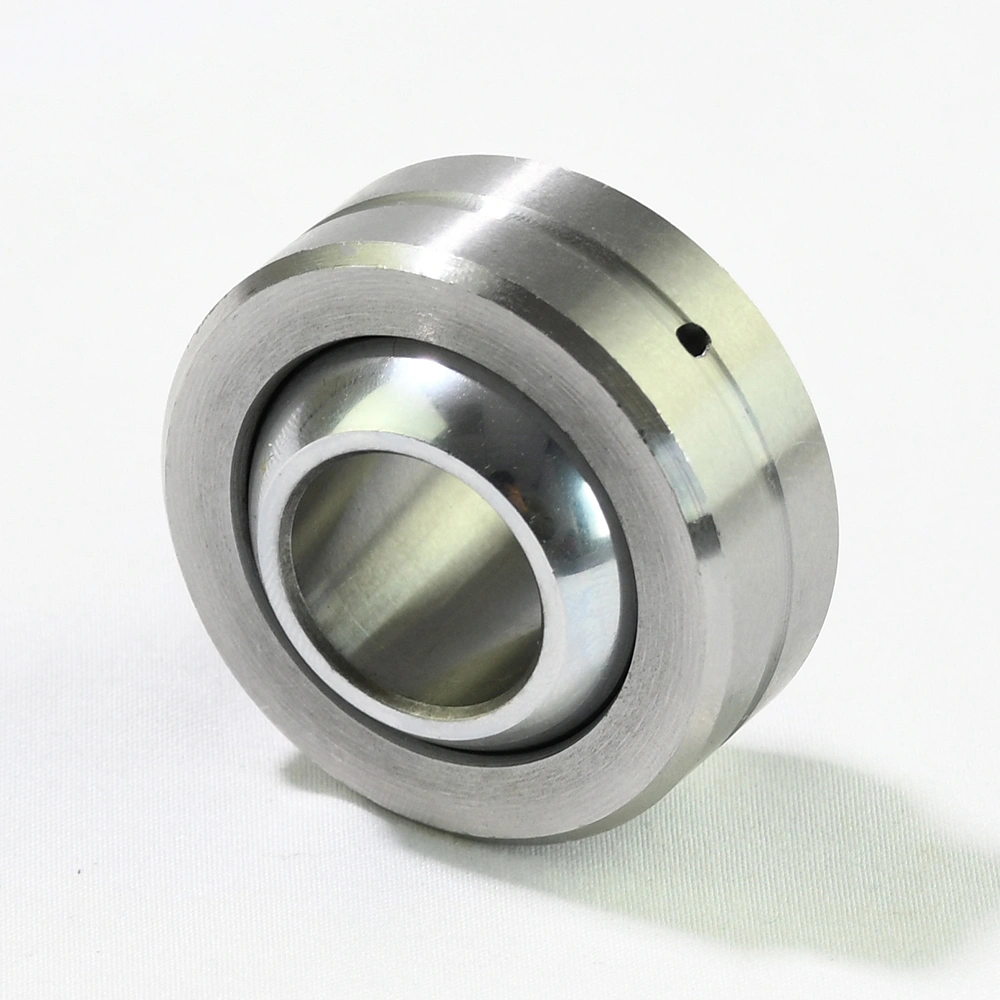

Ниже приведено изображение нашего сферического подшипника «сталь по стали» серии COM, демонстрирующее классическую конструкцию этого типа подшипника.
Наружное кольцо (обойма)
Поверхность скольжения (вкладыш)
Внутреннее кольцо (сфера)
Пресс-маслёнка
Эта конструкция представляет собой одно из самых ранних исполнений сферических подшипников. Около 1840 года Джеймс Несмит впервые применил самоустанавливающийся подшипник скольжения для опор приводных валов заводского оборудования, причём исходная конструкция основывалась на схеме «сталь по стали».
Из-за трения сферические подшипники «сталь по стали» требуют смазки. Корпус оснащён пресс-маслёнкой, через которую регулярно подаётся консистентная смазка для обеспечения плавной работы и снижения износа.
Самосмазывающийся сферический подшипник

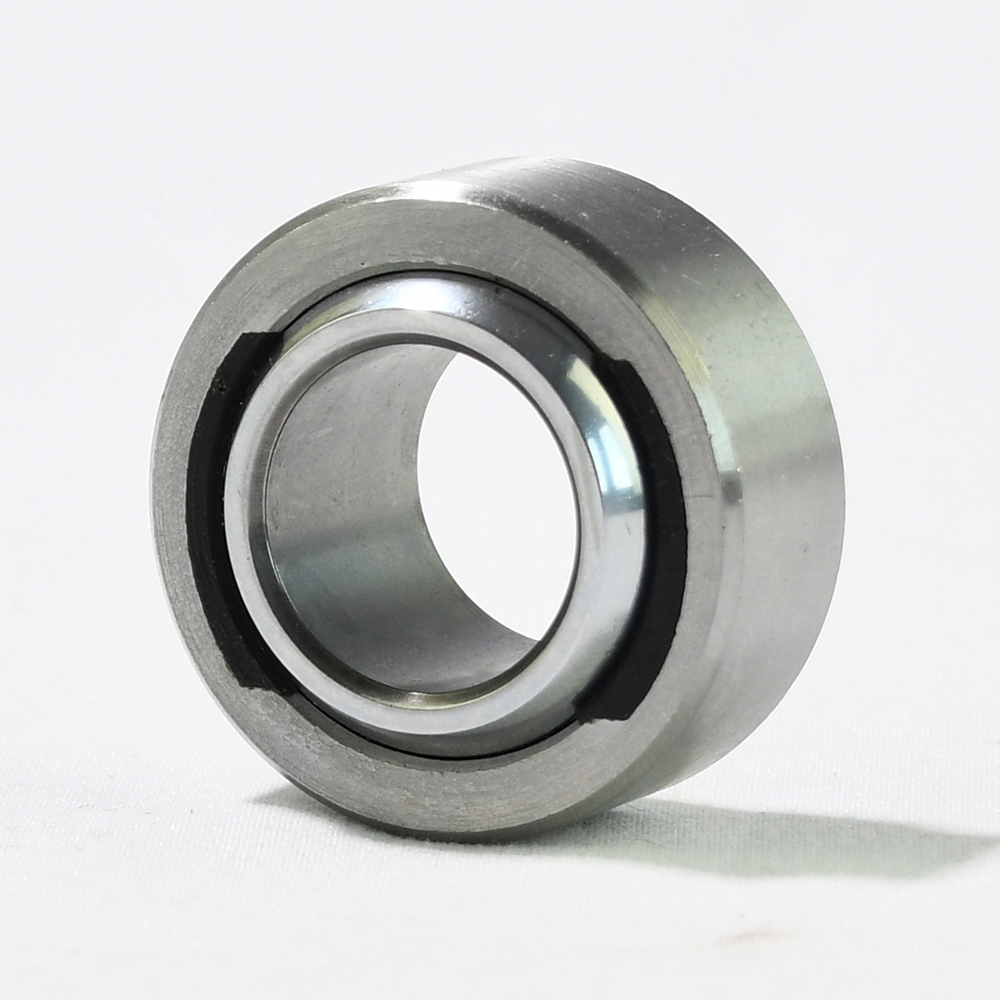

Ниже приведено изображение нашего самосмазывающегося сферического подшипника серии SLB, демонстрирующее этот передовой тип подшипника.
Наружное кольцо (обойма)
Поверхность скольжения (вкладыш)
Внутреннее кольцо (сфера)
Этот подшипник обеспечивает самосмазывание за счёт использования специальных материалов поверхности скольжения, таких как армированный нейлон, PTFE (тефлон) или бронза. Эти материалы снижают трение и износ без дополнительной смазки, что упрощает обслуживание и делает его более эффективным. Такая конструкция особенно полезна в тех применениях, где регулярная смазка затруднена или невозможна.
Материалы сферического подшипника
В зависимости от области применения сферического подшипника различные компоненты изготавливаются из разных материалов для оптимизации рабочих характеристик. Вот основные материалы, используемые для каждого компонента:
Материалы наружного кольца:
Легированная сталь
Углеродистая сталь
Нержавеющая сталь
Подшипниковая сталь 52100
Материалы поверхности скольжения:
Сталь по стали (без самосмазывающихся материалов)
Армированный нейлон
PTFE (тефлон)
Бронзовая сетка
Материалы внутреннего кольца:
Подшипниковая сталь 52100
Углеродистая сталь
Нержавеющая сталь
Эти материалы выбираются с учётом таких факторов, как требования к нагрузке, условия эксплуатации и необходимость самосмазывания.
Особенности сферического подшипника
Компенсация углового перекоса: Сферические подшипники спроектированы для компенсации углового перекоса между валом и корпусом, что обеспечивает плавную работу даже при небольшом перекосе и предотвращает возникновение напряжений в деталях.
Высокая грузоподъёмность: Благодаря своей прочной конструкции сферические подшипники воспринимают как радиальные, так и осевые нагрузки, что делает их идеальными для высоконагруженных применений в таких отраслях, как автомобилестроение, строительство и промышленное производство.
Подходят для колебательного/качательного движения: Эти подшипники идеально подходят для применений с колебательными или наклонными движениями, обеспечивая надёжную работу машин, где требуются непрерывные или повторяющиеся перемещения.
Применение сферических подшипников
ATV / UTV
- Точка поворота задней подвески
- Точки крепления амортизаторов
- Шарниры рулевых тяг
- Регулируемые тяги
Мотоциклы
- Ось поворота маятника
- Крепления проушин амортизаторов (верхние и нижние)
- Шарнир рулевой колонки
- Регулируемые рычажные механизмы
Автомобили / автоспорт
- Подвеска: рычаг, продольный рычаг, стойка стабилизатора
- Рулевое управление: наконечники рулевых тяг, шарнир рулевой рейки
- Опоры амортизаторов
- Точки соединения трансмиссии и привода
- Шасси гоночных автомобилей и регулируемые компоненты

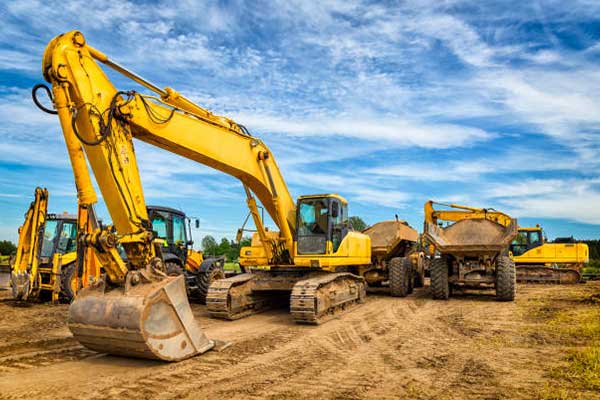

Строительная и тяжёлая техника
- Тяги стрелы экскаваторов и погрузчиков
- Концы гидроцилиндров
- Рычажные механизмы бульдозеров, кранов и колёсных погрузчиков
Аэрокосмическая отрасль / оборона
- Шарниры шасси (летательных аппаратов)
- Тяги систем управления полётом
- Сервомеханизмы ракет и системы крепления вооружения
Сельскохозяйственная техника
- Рулевые тяги тракторов
- Тяги комбайнов и шарниры рычагов подвески
- Поворотные соединения опрыскивателей и плугов

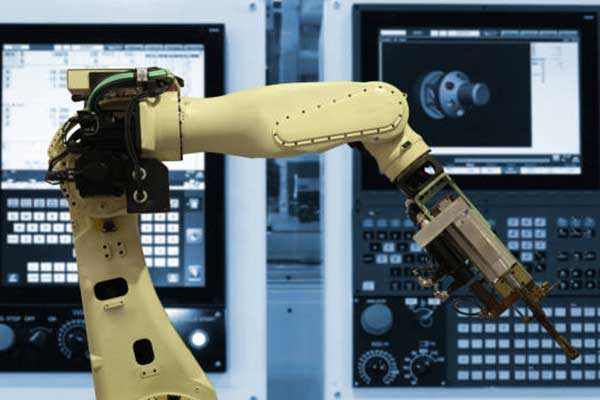

Промышленное оборудование
- Шарниры роботизированных манипуляторов и механизмы автоматизации
- Качающиеся компоненты упаковочных и конвейерных систем
- Тяги прессов и механизмов открывания/закрывания пресс-форм
- Опорные точки в текстильных и печатных машинах
Энергетика и промышленные системы
- Системы ориентации (yaw) и изменения шага лопастей ветротурбин
- Тяги приводов клапанов в нефтехимическом оборудовании
- Штоки управления клапанами природного газа
- Сейсмические швы в строительных конструкциях
Эти примеры применения демонстрируют универсальность и надёжность сферических подшипников в самых разных отраслях, обеспечивая плавную работу в условиях высоких нагрузок и высоких требований к производительности.
Разница между сферическим подшипником и сферическим роликоподшипником

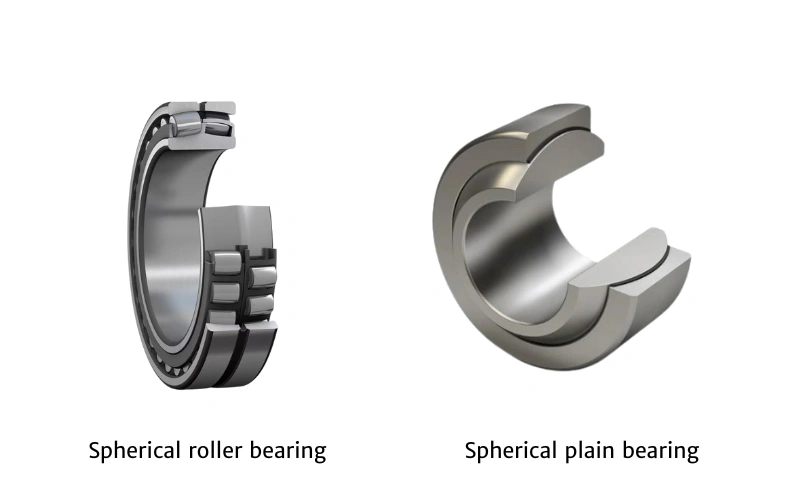

Ключевое различие между сферическим подшипником (также известным как сферический подшипник скольжения) и сферическим роликоподшипником заключается в их конструкции. Сферический подшипник использует элементы скольжения для снижения трения, тогда как сферический роликоподшипник передаёт нагрузку через тела качения (например, цилиндрические ролики). Ниже приведено сравнение обоих подшипников в разрезе, наглядно показывающее разницу между их компонентами.
Заключение
Подводя итог: сферические подшипники универсальны и предлагают решения для компенсации перекосов, высоких нагрузок и колебательных движений. Благодаря разнообразию материалов и сфер применения эти подшипники обеспечивают долговечную и надёжную работу как в промышленности, так и в автомобильном секторе.
Если вы хотите узнать подробности о спецификациях нашей продукции из сферических подшипников и условиях сотрудничества, ознакомьтесь с нашим руководством покупателя сферических подшипников.
