При проектировании механических тяговых систем для гоночных подвесок, гидравлических передач и даже тяжёлой сельскохозяйственной техники правильный выбор концевого наконечника имеет принципиальное значение: он напрямую определяет срок службы и безопасность системы.

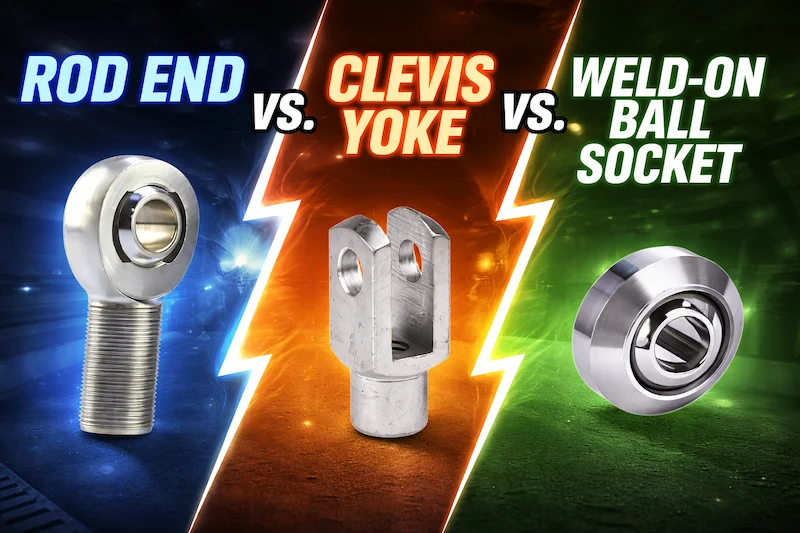

Как инженеры, мы нередко сталкиваемся с ранним конструкторским решением: выбрать подвижный род-энд, прочную вилку или конструктивно интегрированную приварную шаровую опору? Судя по опыту работы в разных отраслях, ответ зависит от нескольких факторов, включая тип

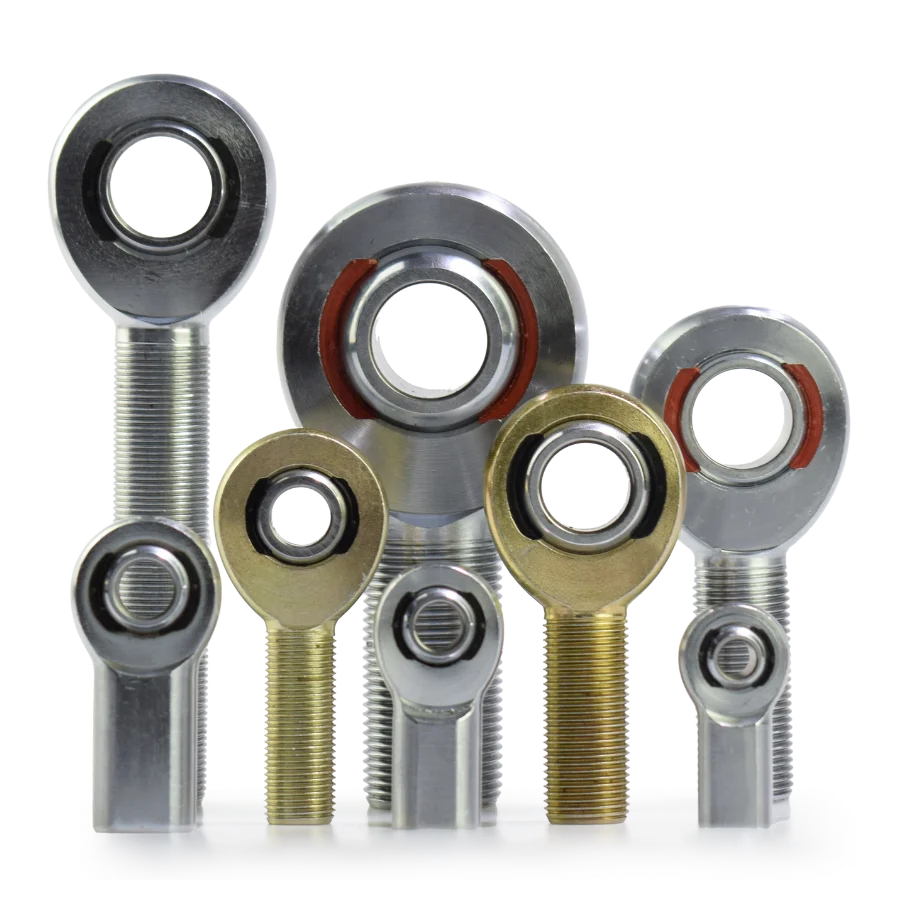

1. Род-энд (шарнир Heim)
род-энд, который часто называют шарниром Heim или «rose joint», — это компонент, передающий движение через прецизионно шлифованную сферу, вращающуюся в дорожке качения. Это базовое решение для многоосевого движения, незаменимое там, где требуется угловая гибкость.
Конструкция: род-энд состоит из корпуса, как правило с резьбовым хвостовиком (наружная или внутренняя резьба), прецизионно обработанной сферы и вкладыша (часто из PTFE или медного сплава).
Движение: главное достоинство род-энда — многоосевые степени свободы. Он не только вращается вокруг оси, но и компенсирует угловой перекос, что идеально, когда тяга и точки крепления лежат в разных плоскостях.
Соединение: резьбовое соединение вворачивается непосредственно в реактивную тягу или рычаг подвески, обеспечивая регулировку — идеально для точной настройки геометрии подвески.
Анализ нагрузок:
- Радиальная нагрузка: род-энд хорошо работает под радиальной нагрузкой — это его основное рабочее направление.
- Осевая нагрузка: с осевыми нагрузками род-энд справляется хуже. Допустимая осевая нагрузка обычно составляет лишь 10–15 % от радиальной, а чрезмерное боковое усилие может привести к «вырыву» вкладыша.
- Концентрация напряжений: впадина резьбы — типичное место усталостных разрушений, что следует учитывать при выборе прочности резьбы.
Применение: рычаги гоночных подвесок (4-link), рулевые тяги, стойки стабилизатора, тяги промышленной автоматизации.
2. Вилка (карданное соединение)
вилка — проверенное временем механическое соединение, известное простотой, прочностью и высокой жёсткостью. Хотя она уступает род-энду в подвижности, её прочность и удобство делают её отличным выбором для ряда применений.
Конструкция: вилка имеет П-образный металлический корпус с двумя соосными отверстиями, через которые проходит соединительный палец.
Движение: в отличие от род-энда, вилка допускает вращение только вокруг одной оси, в одной плоскости. Принудительный перекос приводит к деформации вилки или заклиниванию пальца.
Соединение: обычно вилка крепится к штоку через резьбовой хвостовик, хотя для большей долговечности её можно приварить непосредственно к детали.
Анализ нагрузок:
- Двойной срез: палец вилки опирается с двух концов, что обеспечивает исключительную прочность на срез.
- Линейное усилие: вилка идеально подходит для передачи больших линейных толкающих или тянущих усилий.
- Чувствительность к боковым нагрузкам: очень чувствительна к перекосу; боковые нагрузки создают значительные изгибающие моменты, ослабляющие конструкцию.
Применение: типична для штоков пневмоцилиндров и гидроцилиндров, механизмов педали тормоза, простых рычагов и механизмов линейного перемещения, не требующих угловой компенсации.

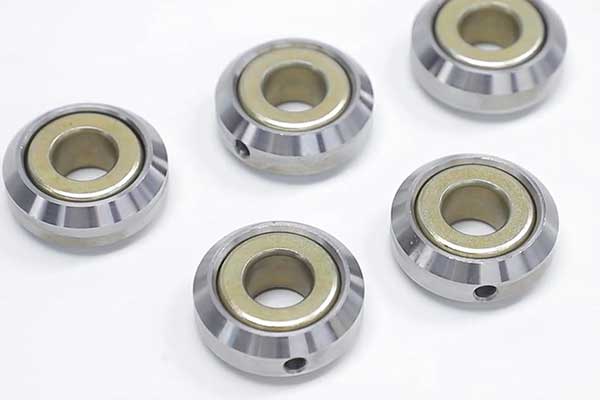

3. Приварная шаровая опора
приварная шаровая опора — это, по сути, род-энд тяжёлой серии, но без резьбового хвостовика. Рассчитанная на экстремальную конструкционную прочность, она часто применяется там, где нужны прочные и постоянные соединения.
Конструкция: представляет собой обработанный круглый корпус со сферой внутри и плоским или криволинейным основанием, предназначенным для стыковки с круглой трубой. Отсутствие резьбового хвостовика исключает проблемы, связанные с резьбой.
Движение: как и род-энд, приварная шаровая опора имеет многоосевые степени свободы и компенсирует перекос, обеспечивая гибкое движение.
Соединение: опора приваривается непосредственно к концу трубы тяги или к гильзе гидроцилиндра, образуя постоянное нерегулируемое соединение.
Анализ нагрузок:
- Максимальная конструкционная целостность: без резьбы исключается риск её ослабления или срыва.
- Ударостойкость: сварной шов и более глубокий обхват сферы позволяют выдерживать более сильные ударные нагрузки и вибрации по сравнению с резьбовыми род-эндами.
- Зона термического влияния: сварка вносит тепло, способное повлиять на внутренние компоненты, поэтому требуются аккуратные сварочные приёмы, чтобы сохранить целостность сферы и вкладыша. Совет: чтобы снизить риск ослабления внутренних компонентов, используйте прерывистую сварку (stitch welding) или сварку с поддувом обратной стороны (back-purge), удерживая тепло контролируемым и локализованным.
Применение: типична для трёхточечной навески сельскохозяйственных тракторов (центральная тяга, подъёмные рычаги), оснований тяжёлых гидроцилиндров, тяг горной техники и усиленных внедорожных подвесок на заказ.
4. Сводная сравнительная таблица
Чтобы упростить выбор, мы сравнили три компонента по ряду технических параметров:
| Параметр | Род-энд (шарнир Heim) | Вилка | Приварная шаровая опора |
|---|---|---|---|
| Степени свободы | Высокие (многоосевое вращение + перекос) | Низкие (вращение только в одной плоскости) | Высокие (многоосевое вращение + перекос) |
| Регулировка | Да (длина регулируется резьбой) | Да (при резьбовом хвостовике) | Нет (постоянное сварное соединение) |
| Механическое преимущество | Компенсирует угловые изменения, высокая радиальная нагрузка | Двойной срез даёт высокую прочность на срез | Нет резьбовых напряжений, максимальная целостность конструкции |
| Механическая слабость | Слабая осевая нагрузка, усталость впадины резьбы | Чувствительность к боковым нагрузкам, проблемы с перекосом | Зона термического влияния может затронуть внутренние компоненты |
| Типичное применение | Гоночные подвески, прецизионные тяги | Штоки цилиндров, тормозные механизмы | Сельхозтяги, гидроцилиндры |
Рекомендации
- Выбирайте род-энд, если системе нужны регулировка, многоосевое движение и точная настройка (например, внедорожные амортизаторы).
- Выбирайте вилку, если система выполняет в основном линейное движение и важна максимальная прочность на срез (например, толкающие/тянущие системы цилиндров).
- Выбирайте приварную шаровую опору, если вы работаете с тяжёлой техникой, где нужны конструкционная прочность и долговечность без регулировки на концевом присоединении (например, сельхозтехника, тяжёлые гидросистемы).
Понимая особенности этих компонентов, вы гарантированно подберёте подходящий наконечник для своей задачи, оптимизировав характеристики и срок службы.
