При работе с род-эндами один параметр часто упускают из виду: крутящий момент. Он определяет, сколько усилий требуется для вращения сферического шарика в корпусе, и напрямую влияет на грузоподъемность, срок службы и точность управления. В этом руководстве мы объясним, что такое крутящий момент род-энда, разберем три класса момента (F1, F2, F3), покажем, как он измеряется и регулируется, и обсудим, почему он меняется со временем в реальной эксплуатации.
Что такое вращающий момент род-энда?

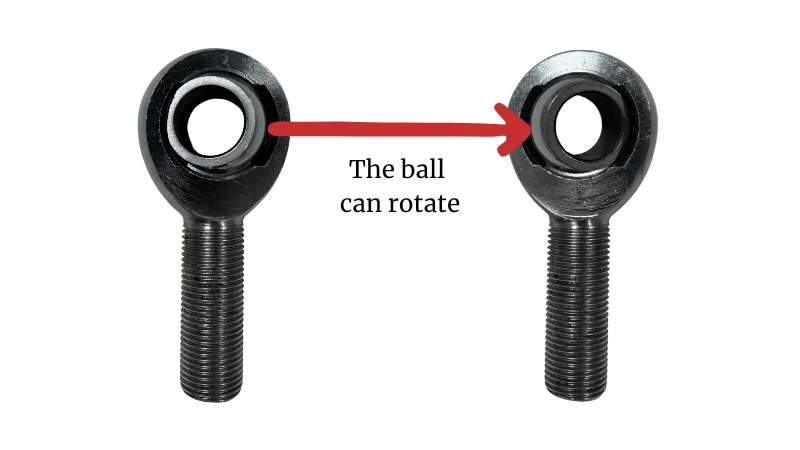

По своей сути крутящий момент род-энда — его также называют моментом страгивания или пусковым моментом — это усилие, необходимое для того, чтобы шарик пришел в движение в своем сферическом гнезде. Шарик должен плавно поворачиваться, будучи плотно удерживаемым корпусом, и именно это сопротивление мы измеряем.
Почему это важно?
Потому что крутящий момент определяет, как работает род-энд:
- Высокий момент шарниры сопротивляются движению, сохраняют соосность под нагрузкой, но затрудняют регулировку.
- Низкий момент шарниры движутся свободно, улучшая отзывчивость, но быстрее изнашиваясь.
Заводской момент задается предварительным натягом между шариком и дорожкой, выбором материалов (сталь против PTFE-вкладышей) и смазкой. После определения класс момента (F1, F2 или F3) дает инженерам четкий ориентир для выбора.
Думайте об этом как об «ощущении» шарнира: некоторые намеренно тугие, другие вращаются легко. Правильный выбор зависит от применения — гоночным подвескам может требоваться стабильность, тогда как автоматизация предпочитает плавное движение.
Три распространенных уровня момента в род-эендах
Если вы когда-нибудь пытались повернуть шарик род-энда голыми руками, то, возможно, заметили, что иногда он кажется полностью заблокированным, а иногда вращается свободно. Эта разница не случайна — она связана с классом момента, к которому относится деталь. Большинство род-эндов делятся на три практических уровня: F1, F2 и F3. Каждый уровень соответствует своему диапазону пускового момента (или момента страгивания) и занимает своё место в машиностроении.
Момент класса F1 (6–24 lbf)
F1 — тяжелый вес в этой группе. С пусковым моментом от 6 до 24 фунтов эти род-энды чрезвычайно жесткие. На практике шарик обычно нельзя повернуть рукой; потребуется рычаг или штанга.
Зачем делать шарнир таким тугим?
Потому что момент F1 идеален для высоконагруженных и высоконапряженных условий. Подумайте о гоночных автомобилях, которым нужен максимальный контроль геометрии подвески, или о тяжелой технике, где любой люфт может привести к катастрофическому износу. Более высокое сопротивление помогает сохранять соосность в экстремальных условиях, хотя и жертвует удобством регулировки.
Короче говоря: момент F1 означает стабильность и долговечность под нагрузкой, но легкого движения не ждите.
Момент класса F2 (2–6 lbf)

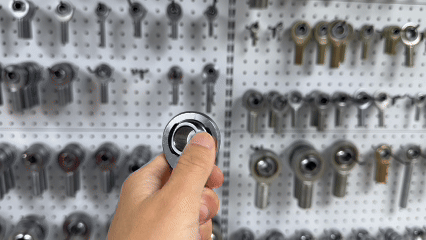

F2 комфортно располагается посередине. При пусковом моменте около 2–6 фунтов шарик можно повернуть рукой, но сопротивление определенно чувствуется. Этот баланс делает род-энды F2 одной из самых широко используемых категорий как в легкой технике, так и в промышленных установках.
Почему? Потому что они представляют идеальный компромисс:
- Достаточный момент для стабильности под умеренными нагрузками.
- Достаточно низкое сопротивление для более легкого обращения и быстрой регулировки.
Если вы работаете с общей автоматизацией, легким оборудованием или умеренными механическими системами, момент F2 часто оказывается оптимальным выбором.
Момент класса F3 (0–1 lbf)
На противоположном конце спектра находится F3. Почти без сопротивления (от 0 до 1 фунта) эти род-энды вращаются без усилий. Шарик можно повернуть одним пальцем, и он ощущается практически без трения.
Это не делает их слабыми — просто они разработаны для чувствительности и отзывчивости, а не грубой силы. Применения включают легкие устройства, прецизионные приборы и ситуации, когда шарнир должен двигаться свободно с минимальным усилием.
Конечно, компромисс — это долговечность под высокой нагрузкой. Род-энд F3 не прослужит долго в высоконагруженной гоночной подвеске, но в подходящей среде он непревзойден для плавного движения.
Быстрое сравнение классов момента
| Класс момента | Диапазон пускового момента | Ощущение | Типичные применения |
|---|---|---|---|
| F1 | 6–24 lbf | Нельзя повернуть рукой; требуется рычаг | Тюнингованные автомобили, гоночные подвески, тяжелая техника |
| F2 | 2–6 lbf | Поворачивается рукой с заметным сопротивлением | Легкое оборудование, промышленные машины, автоматизированные системы |
| F3 | 0–1 lbf | Вращается свободно, почти без сопротивления | Прецизионные приборы, легкие устройства, отзывчивые механизмы |
Как измерить крутящий момент?
Здесь мы используем сферический подшипник с приспособлением для испытания момента, чтобы показать принцип. При проверке род-эндов применяются те же шаги.
Шаг 1 — Фиксация установки
Зажмите стальной стержень в тисках и установите на него подшипник. Так вся конструкция остаётся неподвижной.

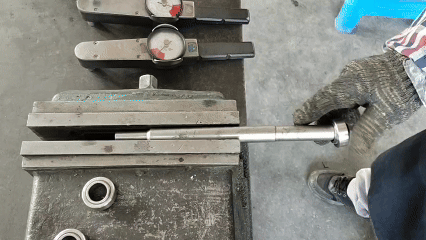

Шаг 2 — Крепление приспособления
Приспособление для испытания момента устанавливается на наружное кольцо подшипника. У него есть шестигранная головка, служащая точкой привода.

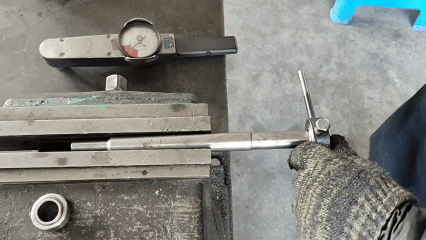

Шаг 3 — Установка моментомера
Шкальный моментомер имеет шестигранную посадку. Наденьте его на шестигранную головку приспособления до плотной посадки.

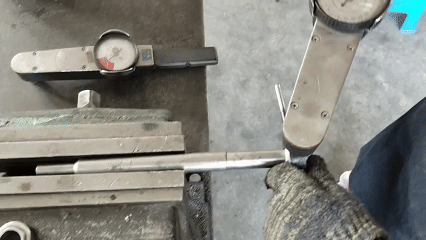

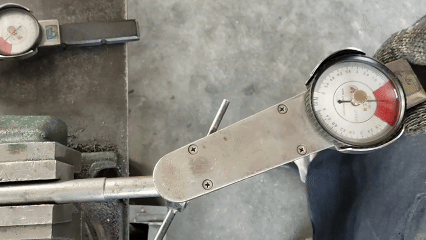

Шаг 4 — Приложение момента
Поворачивайте рукоятку плавно. Держите движение равномерным и избегайте резких рывков.
Шаг 5 — Считывание значения
Когда шарик начнёт вращаться, зафиксируйте показание. Это и есть момент страгивания. Сравните его с диапазонами F1, F2 или F3.
Как регулировать уровни момента?

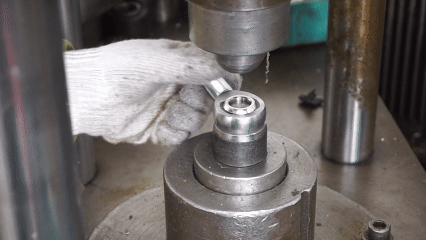

На заводе род-энды настраиваются на свой класс момента — F1, F2 или F3 — с помощью специального пресса. Процесс создаёт контролируемое давление на наружное кольцо шарнира, увеличивая или уменьшая предварительный натяг шарика, пока момент не совпадёт с требуемым диапазоном.
Эта регулировка гарантирует, что каждый отгруженный род-энд соответствует заданному уровню момента, обеспечивая покупателям стабильные характеристики F1, F2 или F3 прямо из коробки.
Меняются ли уровни момента со временем?
Отвечаем честно: да!
Как бы тщательно ни изготавливались род-энды, их момент не остаётся неизменным навсегда. Со временем детали притираются, смазка высыхает, а нагрузки берут своё. Результат? Момент, который вы ощущали в новой детали, может сместиться — иногда немного, иногда существенно.
Смазка вырабатывается
Смазка и покрытия не вечны. Тепло, пыль или влага могут сделать их более жидкими или загрязнить. Когда это происходит, шарик скользит уже не так плавно, и шарнир ощущается более тугим. Если смазка закончится полностью, трение может резко возрасти.
Поверхности изнашиваются
При каждом движении шарик и корпус трутся друг о друга. Поначалу они могут даже слегка «притереться» по мере полировки поверхностей. Но после долгой эксплуатации появляются царапины, вмятины и даже лёгкая ржавчина. Эти мелкие изменения увеличивают сопротивление, и шарнир ощущается более жёстким, чем новый.
Несоосность и нагрузка
Если род-энд установлен не идеально соосно или вал изгибается под тяжёлой нагрузкой, шарик больше не движется по своей гладкой траектории. Такое неравномерное давление создаёт дополнительное сопротивление. Это немного похоже на езду с нарушенным сход-развалом — всё даётся тяжелее, чем должно.
Перепады температуры
Холод может сделать шарнир «тугим»; сильная жара — разжижить смазку и изменить посадку шарика в корпусе. В обоих случаях момент будет ощущаться иначе, чем при комнатной температуре.
Натяг стабилизируется
Свой класс момента (F1, F2 или F3) род-энды получают от того, насколько плотно шарик посажен в корпусе. Со временем эта посадка может немного ослабнуть. Род-энд F1 может по-прежнему считаться «высокомоментным», но после долгой эксплуатации ощущаться ближе к F2.
Инженеры часто связывают это изменение с поведением предварительного натяга, который в ряде случаев можно оценить через момент трения. NASA даже описывает косвенные методы оценки натяга через момент трения в своих стандартах крепежа.
Уровни момента действительно меняются с эксплуатацией, но не как по щелчку выключателя. Это медленный дрейф, вызванный износом, смазкой и реальными условиями работы. Если точность момента критична для вашего применения, лучше всего регулярно проверять род-энды и заменять их до того, как изменение станет проблемой.

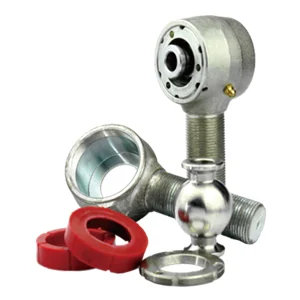

Особая конструкция: регулируемые комбинированные род-энды
До сих пор мы рассматривали классы момента (F1, F2, F3) как неизменные с завода — и для большинства род-эндов это так. Но есть одна конструкция, которая ломает правило: разборный род-энд.
Вместо фиксированного уровня момента этот тип позволяет точно настраивать сопротивление, затягивая или ослабляя наружный корпус. Правильным инструментом можно добавить натяг для более жёсткого ощущения (похоже на F1) или ослабить его ради более плавного и свободного хода (скорее F3). Иначе говоря, одна деталь может перекрывать весь диапазон момента.
Чем это полезно?
- Гибкость на месте: гонщики, механики-сборщики и техники могут регулировать момент на месте, а не менять детали.
- Прототипирование: инженеры могут тестировать разные настройки момента в ходе разработки, не заказывая несколько образцов.
- Продление срока службы: поскольку момент со временем естественным образом дрейфует, шарнир можно подтянуть или ослабить, вернув его в рабочий диапазон.
В чём минус?
Регулируемые род-энды обычно дороже и требуют аккуратного обращения. Перетянете — шарнир износится преждевременно. Оставите слишком свободным — рискуете потерять стабильность. Но для проектов, где момент действительно важен, наличие такого регулировочного механизма — огромное преимущество. Этот баланс между затяжкой и износом схож с болтовыми соединениями, где момент играет ключевую роль в безопасности и долговечности. Для справки см. критерии проектирования моментов затяжки крепежа.
Заключение
Крутящий момент — возможно, не самая заметная характеристика в спецификации, но одна из важнейших. Понимание того, как работает момент род-энда и как он меняется между F1, F2 и F3, помогает подобрать подходящую деталь для вашей задачи — закупаете ли вы комплектующие для промышленного оборудования или настраиваете гоночную подвеску. А если нужна большая гибкость, регулируемые конструкции дают контроль над моментом вместо заводской настройки.
Главное: не игнорируйте момент. Правильный баланс сопротивления и свободы делает род-энд надёжным, отзывчивым и долговечным.
Крутящий момент — лишь один из ключевых факторов производительности. Полный разбор всех факторов, влияющих на хайм-джойнты, смотрите в нашем Руководстве для оптовых покупателей.
