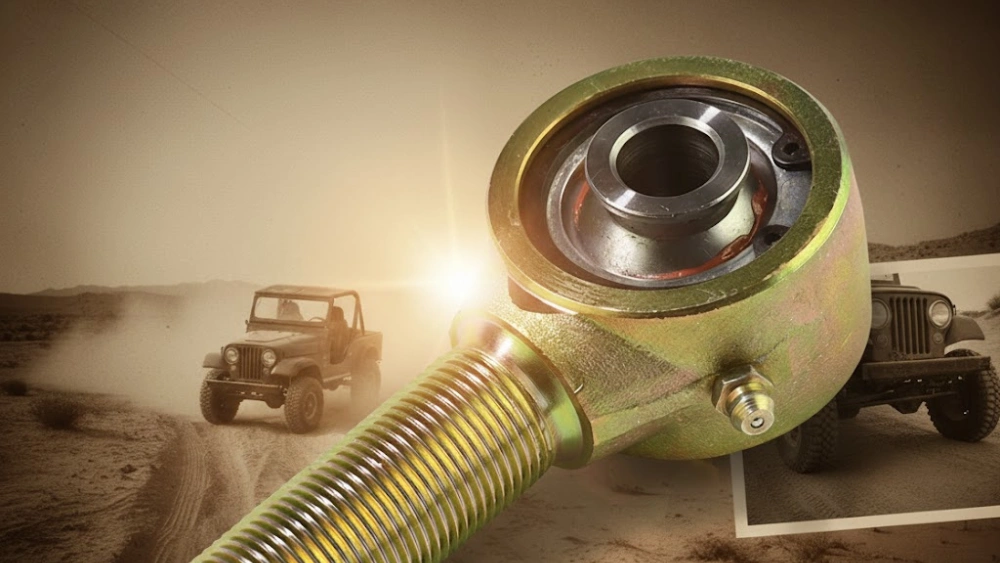

Johnny Joint — это шарнир подвески, разработанный для улучшения опыта внедорожной езды путем объединения лучших качеств резиновых втулок и металлических heim joint. Он обеспечивает высокую артикуляцию для бездорожья, сохраняя при этом комфорт и долговечность при движении по дорогам. Изобретенный Джоном Карри в середине 1990-х годов, Johnny Joint быстро стал основным элементом внедорожных подвесок. В этой статье мы подробнее рассмотрим историю, изобретение и эволюцию Johnny Joint.
До изобретения Johnny Joint
До появления Johnny Joint внедорожные подвески в основном полагались на два основных типа шарниров подвески: штатные резиновые втулки и heim joint. У обоих были свои преимущества, но каждый имел существенные ограничения, особенно при тяжелых внедорожных условиях эксплуатации.

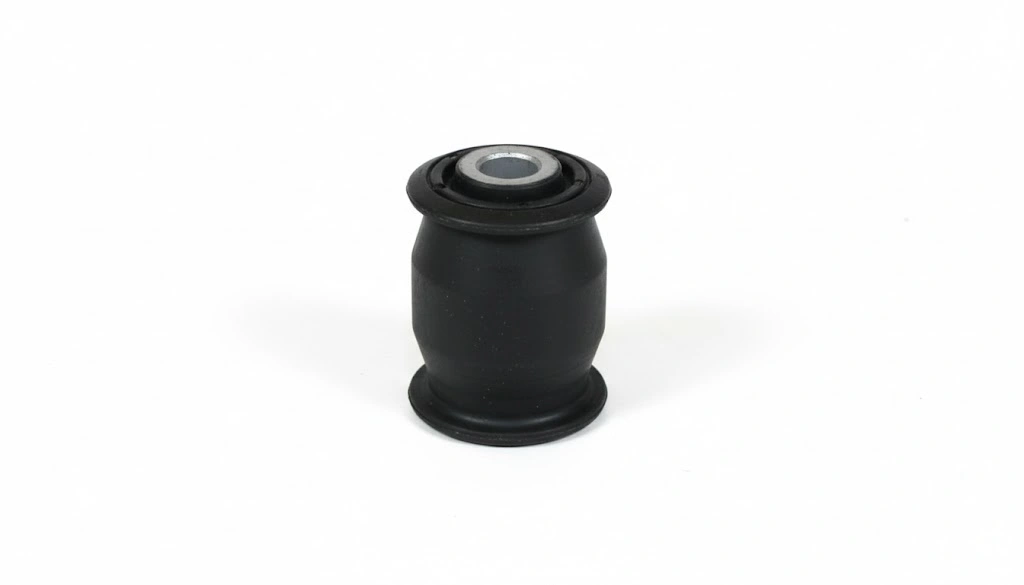

Штатные резиновые втулки
Штатные резиновые втулки обычно использовались в заводских подвесках, поскольку они поглощали дорожные вибрации, обеспечивая плавный ход на асфальтированных дорогах. Они снижали шум, вибрации и жесткость (NVH), что делало их идеальными для повседневной езды.
Однако главным недостатком резиновых втулок была их ограниченная артикуляция. Хотя на ровных дорогах они работали хорошо, они не справлялись с экстремальными движениями, необходимыми для бездорожья. Когда подвеска изгибалась при тяжелой внедорожной эксплуатации, резина сопротивлялась движению, ограничивая ход колеса и снижая способность поддерживать контакт шины с землей на неровных поверхностях. Это стало серьезной проблемой для любителей бездорожья, которым требовалась большая гибкость подвески.
Heim joint
Напротив, heim joint (также известные как род-энды) обеспечивали гораздо большую артикуляцию. Эти металлические шарниры допускали значительно больший диапазон движений, что делало их идеальными для бездорожья, где гибкость и подвижность имеют решающее значение.
Однако недостатком heim joint было отсутствие демпфирования. Конструкция «металл по металлу» передавала все вибрации прямо на раму автомобиля, что приводило к жесткой и шумной езде по асфальтированным дорогам. Поэтому heim joint не подходили автомобилям, которым требовался комфорт как на шоссе, так и на бездорожье.
Сравнение: штатные резиновые втулки и heim joint
| Характеристика | Штатные резиновые втулки | Heim joint |
|---|---|---|
| Диапазон артикуляции | Ограниченная артикуляция, ограничивает ход колеса | Максимальная артикуляция, обеспечивает большой ход колеса |
| Комфорт езды | Обеспечивает плавный ход, снижает NVH (шум, вибрации, жесткость) | Без демпфирования, жесткий ход на асфальтированных дорогах |
| Внедорожные характеристики | Не подходит для экстремальных внедорожных условий | Идеален для экстремального бездорожья благодаря лучшей гибкости |
| Долговечность | Менее долговечны при тяжелом бездорожье, подвержены износу | Очень долговечны, но контакт металл-металл может изнашиваться со временем |
| Обслуживание | Низкое обслуживание, но требуется периодическая замена из-за износа | Требует регулярной смазки и обслуживания для долговечности |
| Стоимость | Как правило, ниже стоимость | Как правило, дороже из-за материала и характеристик |
Изобретение и концепция конструкции Johnny Joint
Джон Карри, основатель Currie Enterprises, а впоследствии президент RockJock 4×4, осознавал необходимость создания шарнира подвески, сочетающего лучшее из обоих миров: гибкость heim joint и комфорт резиновых втулок. К середине 1990-х годов такие автомобили, как Jeep TJ Wrangler, становились все более популярными, и любителям бездорожья требовалось лучшее решение, балансирующее производительность и комфорт.
Джон Карри экспериментировал с различными конструкциями, включая полиуретановые втулки с мягкими краями и твердым центром. Но они не обеспечивали той свободы движения, которая ему была нужна. И вот однажды, по дороге на работу, его осенила мысль:
«Почему бы не создать шарнир, работающий как heim joint, но с полиуретановой наружной обоймой?»
Эта простая, но новаторская идея легла в основу Johnny Joint. Конструкция включала:
- Сердечник: центральным элементом шарнира был стальной шар (поворотный шар), обеспечивающий вращательное движение.
- Полиуретановая втулка: стальной шар был заключен в изготовленную на заказ полиуретановую втулку, обеспечивающую необходимую амортизацию и гашение вибраций.
- Стальной корпус: весь шарнир размещался в прочном стальном кожухе, обычно из хромомолибденовой стали 4140, обеспечивающем прочность и долговечность.
На изображении ниже показаны компоненты Johnny Joint.
Эта конструкция обеспечивала высокую артикуляцию и более плавный ход, сочетая преимущества резиновых втулок и heim joint. Это стало переломным моментом для любителей бездорожья, желавших гибкости без ущерба для комфорта.
Рекомендуем прочитать: Что внутри Johnny Joint?
История и эволюция Johnny Joint
С момента своего появления в 1996 году Johnny Joint значительно эволюционировал. Он постоянно совершенствовался для повышения долговечности, простоты обслуживания и характеристик.
Ранний дизайн и улучшения
Первые версии Johnny Joint изготавливались с обработанными полиуретановыми втулками и приварными резьбовыми шпильками. Со временем Карри и его команда в RockJock 4×4 внесли ключевые улучшения, такие как пресс-масленки для более легкой смазки и втулки индивидуального литья для лучшей производительности.
Усовершенствования и современные особенности
Johnny Joint продолжал развиваться благодаря улучшенным материалам, включая передовые полиуретановые композиции и более прочные стальные сплавы. Добавление пресс-масленок облегчило обслуживание шарниров, обеспечив более длительный срок службы.
Кроме того, конструкция была адаптирована для различных внедорожных применений, таких как 4-звенные подвески в моделях Jeep JK/TJ, военные машины вроде MRAP и даже высокопроизводительные тюнингованные автомобили. Универсальность Johnny Joint сделала его выбором по умолчанию для внедорожных подвесок всех типов.
Заключение
Johnny Joint произвел революцию во внедорожных подвесках с момента своего изобретения Джоном Карри в 1996 году. Устраняя ограничения как резиновых втулок, так и heim joint, Johnny Joint предлагает решение, сочетающее высокую артикуляцию с комфортом на дороге. За прошедшие годы он стал жизненно важным компонентом для любителей бездорожья, которые требуют от подвески как производительности, так и долговечности. Будь то Jeep, гоночный автомобиль или военная машина, Johnny Joint продолжает обеспечивать надежность и гибкость, необходимые внедорожной технике.
