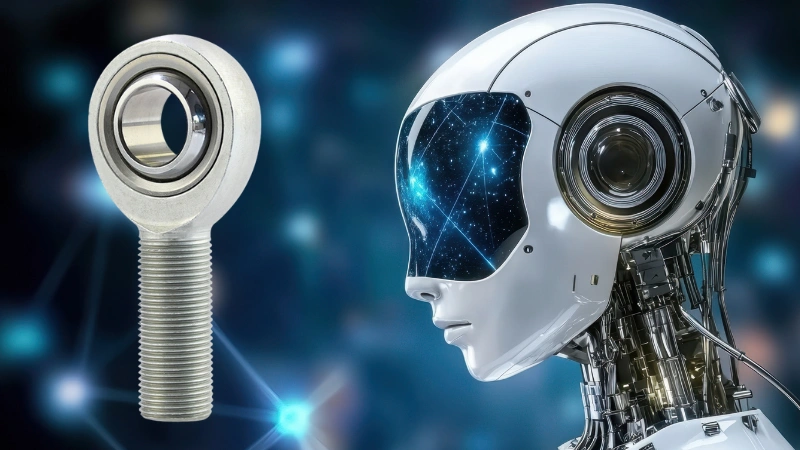

При закупке компонентов для гуманоидных роботов внимание часто уделяется ИИ, но механическая реальность в значительной степени опирается на род-энды (также известные как шарниры Гейма). Эти критически важные механические связи соединяют линейные приводы с рамой, обеспечивая плавное, похожее на человеческое движение. Однако стандартные промышленные детали здесь просто не подходят. Для инженеров и закупщиков рынок сошелся на одном конкретном решении, отвечающем строгим требованиям современной робототехники: род-энд с вкладышем и самосмазыванием.
Почему традиционные шарниры устарели для гуманоидов
Если вы работаете с тяжелой техникой, вам наверняка знакомы стандартные стальные род-энды со стальным шарниром и пресс-масленками. Для экскаватора или подвесного моста они превосходны. Но для гуманоидного робота? Это недостаток.
- Во-первых, проблема обслуживания. Невозможно эксплуатировать парк автономных роботов, если техник должен каждую неделю вручную смазывать пятьдесят шарниров. Это логистический кошмар.
- Во-вторых, первостепенное значение имеет чистота. Работает ли робот в стерильной медицинской лаборатории или в пыльном складе, смазка притягивает загрязнения и может вытекать.
Эта потребность в компоненте «установил и забыл» заставила индустрию уйти от жидкой смазки в сторону технологии сухой смазки.
Самосмазывающиеся род-энды с вкладышем — основа движения роботов
Так в чем же ответ? Анализируя характеристики высококлассных роботизированных приводов, видно, что индустрия в подавляющем большинстве стандартизировалась на типе с вкладышем. В спецификации это может быть описано как род-энд с PTFE-вкладышем или подшипник с композитным вкладышем.
Как это работает
A сферический подшипник скольжения этого типа состоит из внутреннего кольца со сферической выпуклой наружной поверхностью (шарик) и наружного кольца со сферической вогнутой внутренней поверхностью (корпус). В версии с вкладышем специальная ткань или композитный материал — обычно политетрафторэтилен (PTFE) сотканная с армирующими волокнами, — прочно соединяется с внутренней поверхностью корпуса. Шарик затем скользит по этому вкладышу.
На рисунке ниже показаны типичные самосмазывающийся сферический подшипник скольжения с PTFE-вкладышем и род-энд:
Это не просто кусок пластика; это трибологическая система. При движении шарнира вкладыш переносит микроскопическую «твердую переносную пленку» на шарик. Это создает невероятно скользкий, самовосстанавливающийся интерфейс, который становится еще более гладким после первоначального периода приработки.
Почему тип с вкладышем — «единственный» выбор
Поставщики могут предлагать другие «необслуживаемые» варианты, но вот почему тип с вкладышем — практически единственный род-энд для гуманоидных роботов род-энд, который имеет значение.
1. Критическое требование «нулевого люфта»
Гуманоидные роботы — это, буквально, балансирование. Они полагаются на сложные контуры обратной связи от IMU и датчиков, чтобы оставаться в вертикальном положении.
Если используется стандартный металло-металлический шарнир, между шариком и дорожкой существует неизбежный зазор (пространство) для масла. В робототехнике это называется «люфт» или backlash. Даже доли миллиметра люфта в тазобедренном суставе превращаются в несколько сантиметров колебаний головы. Это сбивает с толку алгоритмы управления и приводит к падению робота.
Род-энды с вкладышем обычно изготавливаются с «предварительным натягом». Вкладыш слегка сжимается вокруг шарика при сборке, устраняя внутренний зазор. Это создает род-энд с истинно нулевым люфтом, гарантируя, что каждый микрон движения привода напрямую преобразуется в движение конечности.
2. Освоение высокочастотных колебаний
Вот здесь многие инженеры ошибаются. Роботы не просто ходят; они «дрожат». Для поддержания баланса серводвигатели выполняют тысячи крошечных быстрых микрокорректировок в секунду.
В этих условиях (малый угол, высокая частота) стандартные подшипники страдают от фреттинг-коррозии — смазка выдавливается, и металл вибрацией превращается в пыль.
PTFE-вкладыш действует как демпфер. Он поглощает эти микровибрации и выдерживает высокочастотные колебания без риска заедания. Он обеспечивает стабильное, плавное ощущение, необходимое для «органичного» движения, которое мы ожидаем от гуманоидов.
3. Стабильный крутящий момент и «стикшн»
«Стикшн» (статическое трение) — это сила, необходимая для начала движения шарнира из полного покоя. Высокий стикшн вызывает рывковые, роботизированные движения.
Благодаря низкому коэффициенту трения PTFE (одному из самых низких среди твердых материалов) сферические подшипники с вкладышем обеспечивают невероятно плавный переход от статического к динамическому движению. Это позволяет точно управлять силой, что жизненно важно, когда робот держит хрупкий предмет, например яйцо, — или пожимает руку человеку.
Вес и материалы
Теперь, когда мы согласились, что тип с вкладышем — верный путь, какие конкретные характеристики следует искать при закупке этих компонентов управления движением?
Переход к легкому алюминию
В промышленном мире сталь — король. В робототехнике враг — гравитация. Каждый грамм веса в ноге робота увеличивает момент инерции, требуя более мощных двигателей и быстрее разряжая батарею.
Поэтому мы наблюдаем массовый переход к легким алюминиевым род-эндам.
- Корпус: Высокопрочный алюминиевый сплав 7075-T6. Обладает прочностью, сравнимой с некоторыми сталями, при малой доле веса.
- Дорожка: Часто вкладыш крепится непосредственно к алюминиевому корпусу, либо используется тонкая вставка из нержавеющей стали для опоры.
- Шарик: Обычно нержавеющая сталь 440C или подшипниковая сталь (с твердым хромированием) для обеспечения твердой гладкой поверхности, по которой скользит вкладыш.
Способность к большим углам отклонения
Суставы человека редко движутся по прямым линиям. Плечевой или тазобедренный сустав должен одновременно вращаться и наклоняться. Стандартные промышленные род-энды часто имеют ограниченный угол наклона.
Для робототехники следует специально запрашивать род-энды с большими углами отклонения. Они имеют специальную геометрию шейки и корпуса, позволяющую шарику значительно наклоняться (иногда до 20–30 градусов) без столкновения корпуса со шпилькой. Это максимизирует степени свободы (DoF) робота и предотвращает катастрофическое заклинивание при сложных маневрах.
Почему другие «самосмазывающиеся» типы проигрывают
Для полноты картины кратко рассмотрим альтернативы, чтобы вы знали, чего следует избегать.
- Спеченная бронза (маслонаполненная): Они дешевы и распространены в бытовой технике. Однако они полагаются на масло, хранящееся в порах металла. При нагреве и скорости конечности робота масло может вытекать или высыхать. После высыхания они мгновенно выходят из строя. Им просто не хватает долговечности, необходимой для коммерческого B2B-робота.
- Типы с покрытием (DLC/MoS2): Вы можете встретить покрытия «алмазоподобный углерод», позиционируемые как высокие технологии. Они превосходны для деталей авиационных двигателей, но в род-энде покрытия невероятно тонкие. Когда тонкий слой изнашивается, возникает контакт металла с металлом и быстрый отказ. PTFE-вкладыш, напротив, имеет глубину и объем — он может изнашиваться постепенно в течение миллионов циклов, сохраняя характеристики.
Заключение
Индустрия робототехники движется быстро, но физика шарнирного движения остается неизменной. Хотя в каталоге много типов шарниров, для этого конкретного применения спор фактически завершен.
Для уникального сочетания нулевого обслуживания, нулевого люфта и малого веса самосмазывающийся род-энд с вкладышем — это окончательное решение.
Проектируете ли вы следующего складского гуманоида или исследовательского двуногого робота, успех вашей системы управления движением зависит от качества этих соединений. Выбирая высококачественные алюминиевые род-энды с PTFE-вкладышем, вы гарантируете, что ваш робот не просто движется — он работает на полную.
